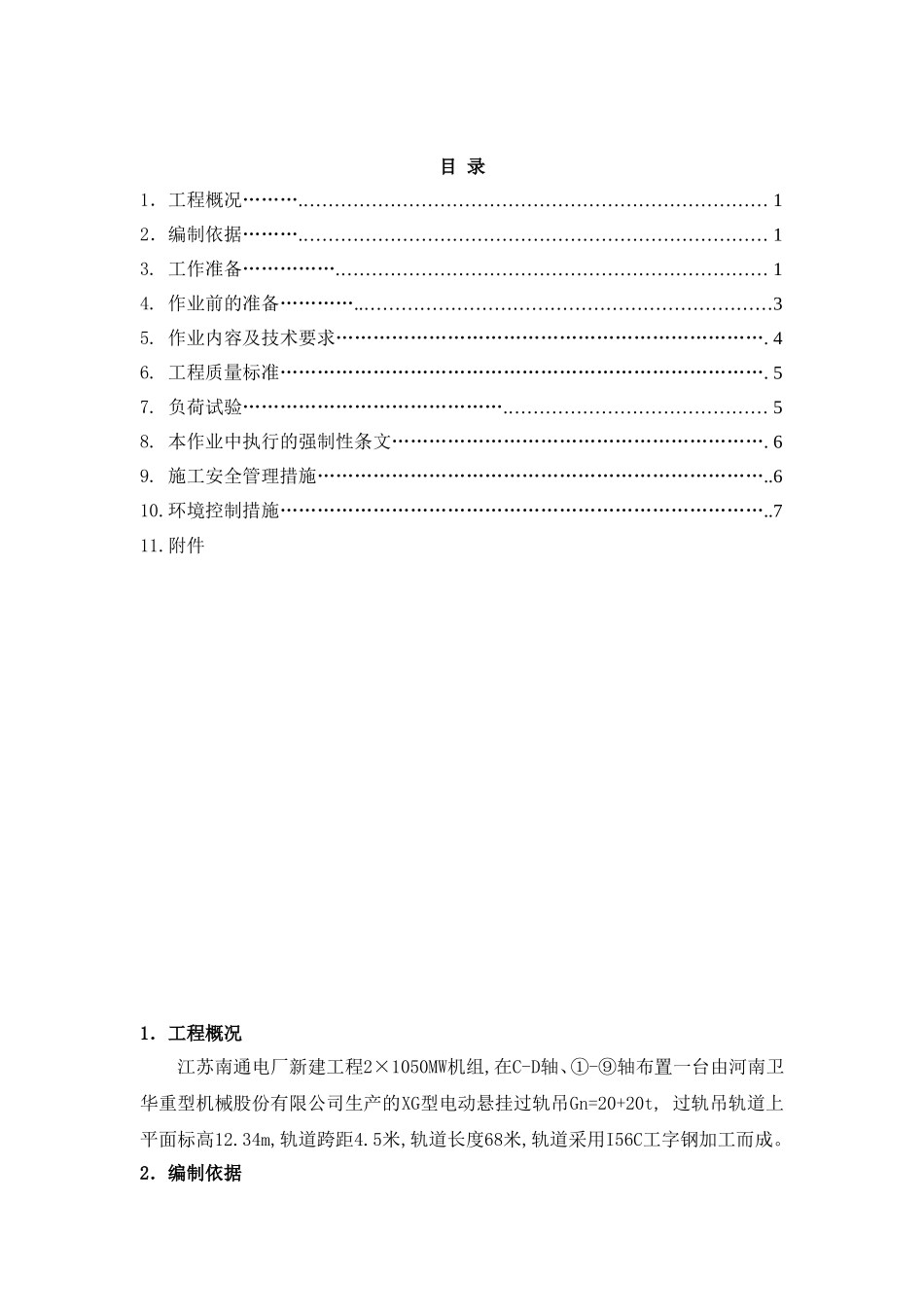

目录1．工程概况……….…………………………………………………………………12．编制依据……….…………………………………………………………………13.工作准备…………….……………………………………………………………14.作业前的准备…………..…………………………………………………………35.作业内容及技术要求…………………………………………………………….46.工程质量标准…………………………………………………………………….57.负荷试验…………………………………….……………………………………58.本作业中执行的强制性条文…………………………………………………….69.施工安全管理措施………………………………………………………………..610.环境控制措施……………………………………………………………………..711.附件1．工程概况江苏南通电厂新建工程2×1050MW机组,在C-D轴、①-⑨轴布置一台由河南卫华重型机械股份有限公司生产的XG型电动悬挂过轨吊Gn=20+20t,过轨吊轨道上平面标高12.34m,轨道跨距4.5米,轨道长度68米,轨道采用I56C工字钢加工而成。2．编制依据2.1华东电力设计院图纸2.2设备厂家技术资料2.3《电力建设施工质量验收及评价规程》汽轮发电机组篇DL/T5210.3-20092.4《电力建设施工技术规范》汽轮发电机组篇DL/T5190.3-20122.5《起重机设计规范》GB/T3811-20082.6《60t轮胎式起重机性能表》2.7《电力建设安全工作规程》DL5009.1-20022.8《特种设备安全监察条例》国务院第594号令2.9《起重机械安全监察规定》国家质量监督检验检疫总局92号令2.10《特种设备作业人员监督管理办法》国家监督70号令2.11《工程建设标准强制性条文（电力工程部分）》2006年版3.工作准备3.1机具准备列表序号名称规格数量备注1卷扬机1t1台2路基箱6m×1.5m×16cm4块3平板车10t1辆4钢丝绳6×37＋1-170Φ32,5mm，L＝14m1对5千斤绳Φ19.5mm4对6手拉葫芦5t6个7卸扣5t4只8电动角磨1只9电焊机1台10大锤12磅3把11钢丝刷3把12活动扳手12寸3把13火焊把1把14电焊枪1把注意：起重机械必须持国家专业部门颁发的有效安全准用证，且机械状况良好，1安全装置齐全；起重工器具必须有使用合格证，并在使用前经检查确认。3.2人员准备列表序号工种人数备注1起重指挥12安装负责人13技术负责人1邬玉龙4安全员1顾强强5检验人员2机务1人、电气1人6机务安装47起重工28电气安装39焊工110架子工211司机1轮胎吊操作合计19注意：以上作业人员凡属特殊工种的，必须持有效的特殊工种作业证书上岗。3.3材料准备序号名称规格数量备注1氧气2瓶2乙炔1瓶3砂纸粗10张4道木220cm*22cm*16cm20根5铅丝12#20kg6棉纱10kg7焊条J5072kg8脚手管6m、4m30根9扣件直角30只10安全绳10m2根211安全带5个3.4测量仪器准备序号名称规格数量备注1电阻表1台2万用表1台3试电笔2支450m钢卷尺50m1把5钢卷尺5m4把6细钢丝70m1根0.6mm7铅锤2个8钢板尺2把9钢角尺2把10水准仪1台11水平仪1把4．作业前的准备4.1所有施工人员经过技术、安全交底并签字；4.2建筑专业的梁及埋件经过验收合格；4.3周围环境具备施工条件；4.4全体技术人员进行施工前图纸会审，对整个构架结构及各种安装要求了解清楚；4.5对所使用的工器具全面检查、检修，保证使用的可靠性。4.6在地面加注润滑油，各减速器及润滑部位加注润滑油，减速器润滑采用从顶部油塞处注入粘度为5.11-5.9E50机械油（GB443-64）,在开式齿轮上涂抹润滑脂（GB491-65）,保证开式齿轮的润滑。4.7复核轨道标高及跨距，符合施工图纸尺寸及《电力建设施工及验收技术规范》（汽轮发电机组篇）34.8吊装前必须完成对传动机构的检查，并符合《电力建设施工及验收技术规范》（汽轮发电机组篇）5.作业内容及技术要求5.1作业程序架子搭设—铺设脚手板作一平台---检查验收轨道---过轨吊设备清点---设备检查---设备安装----负荷试验5.2作业方法和内容5.2.l架子搭设：根据轨道位置在C-D列0米至12.34米高左右搭设脚手架，脚手架由专业人员搭设，搭设完毕经过安全部门检查合格后再进行下一工序。5.2.2在脚手架顶部铺设脚手板用铅丝绑扎牢固。6.2.3用水平仪测量土建钢梁的标高。用钢丝拉出过轨吊轨道的中心...
