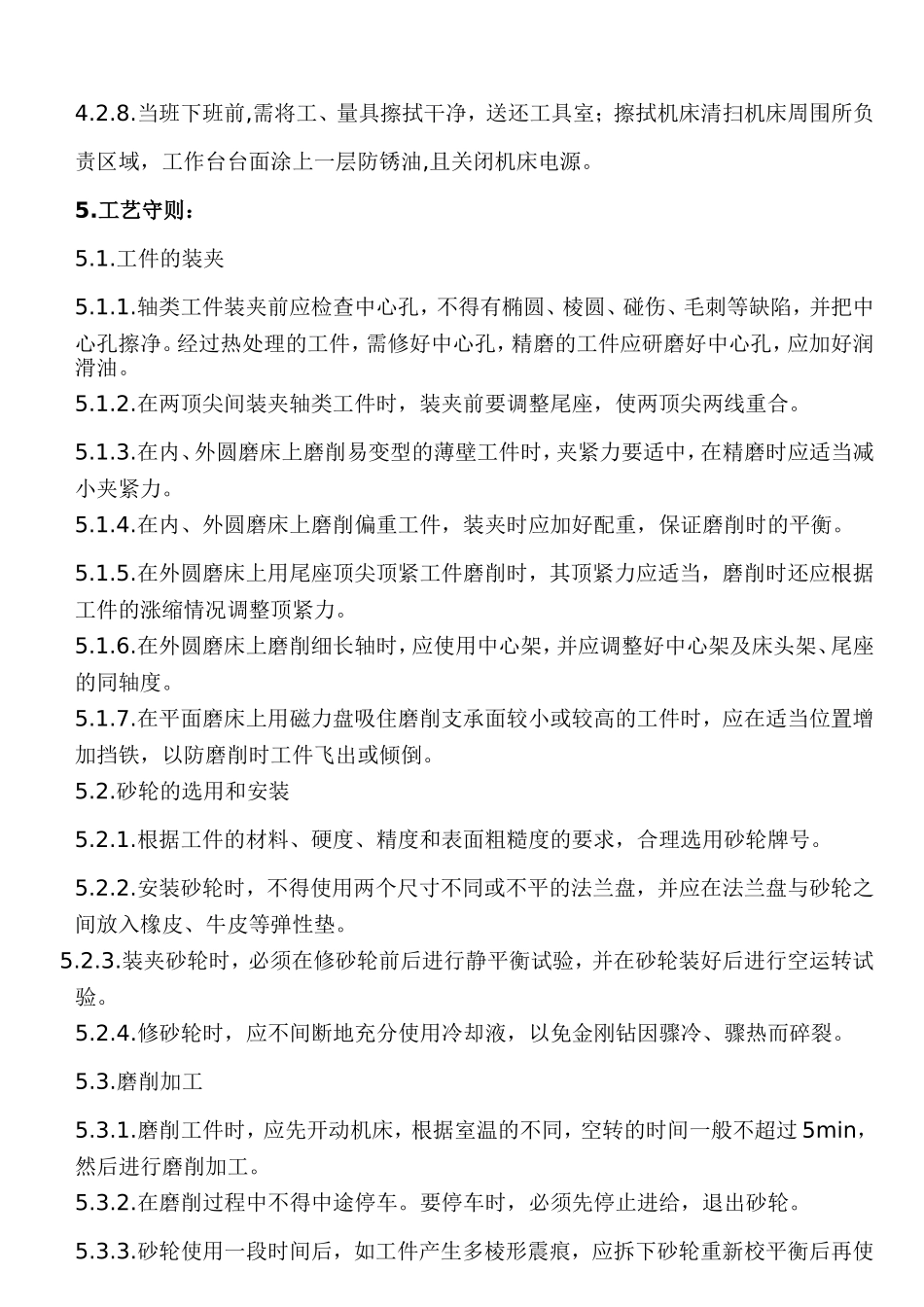

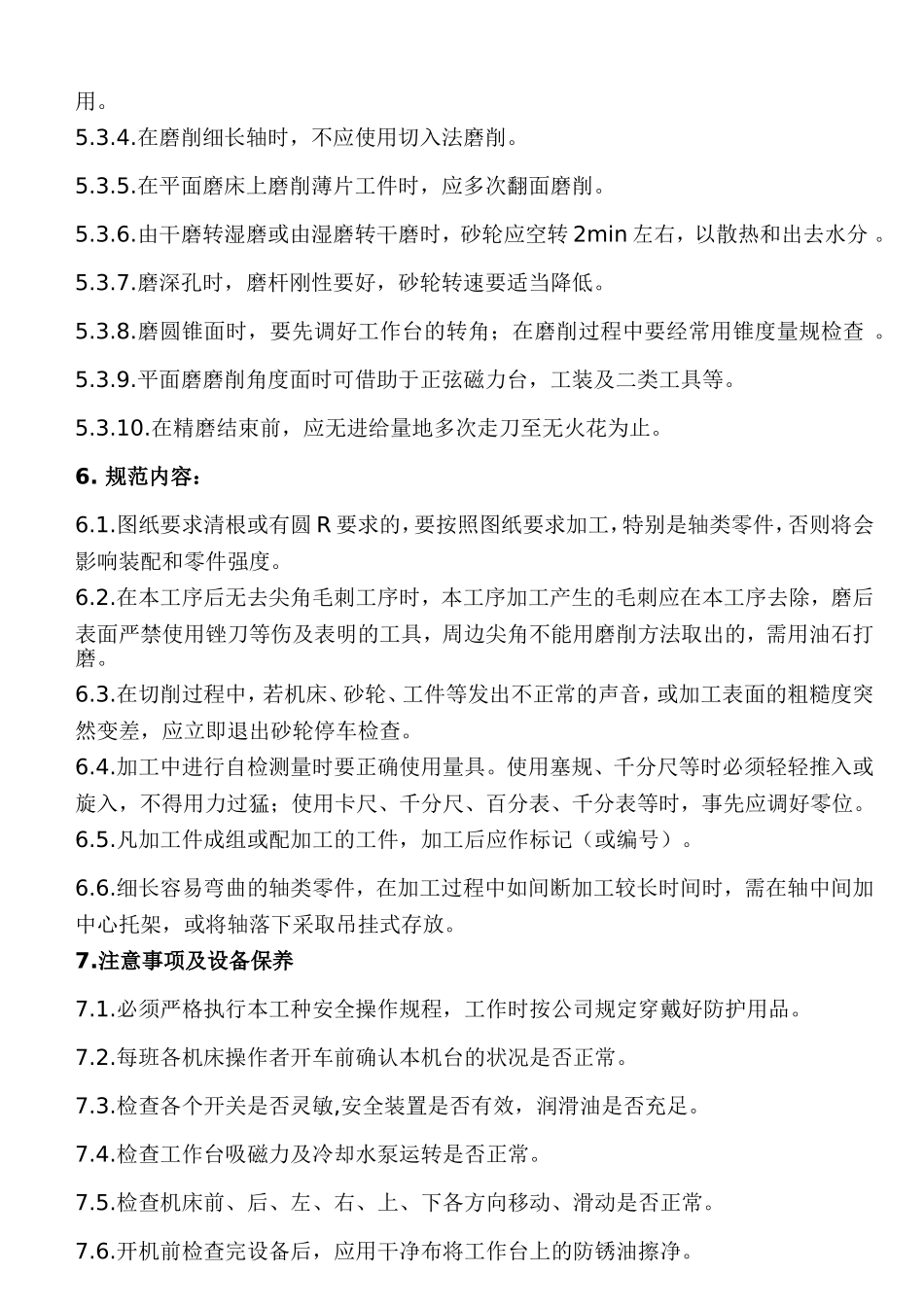

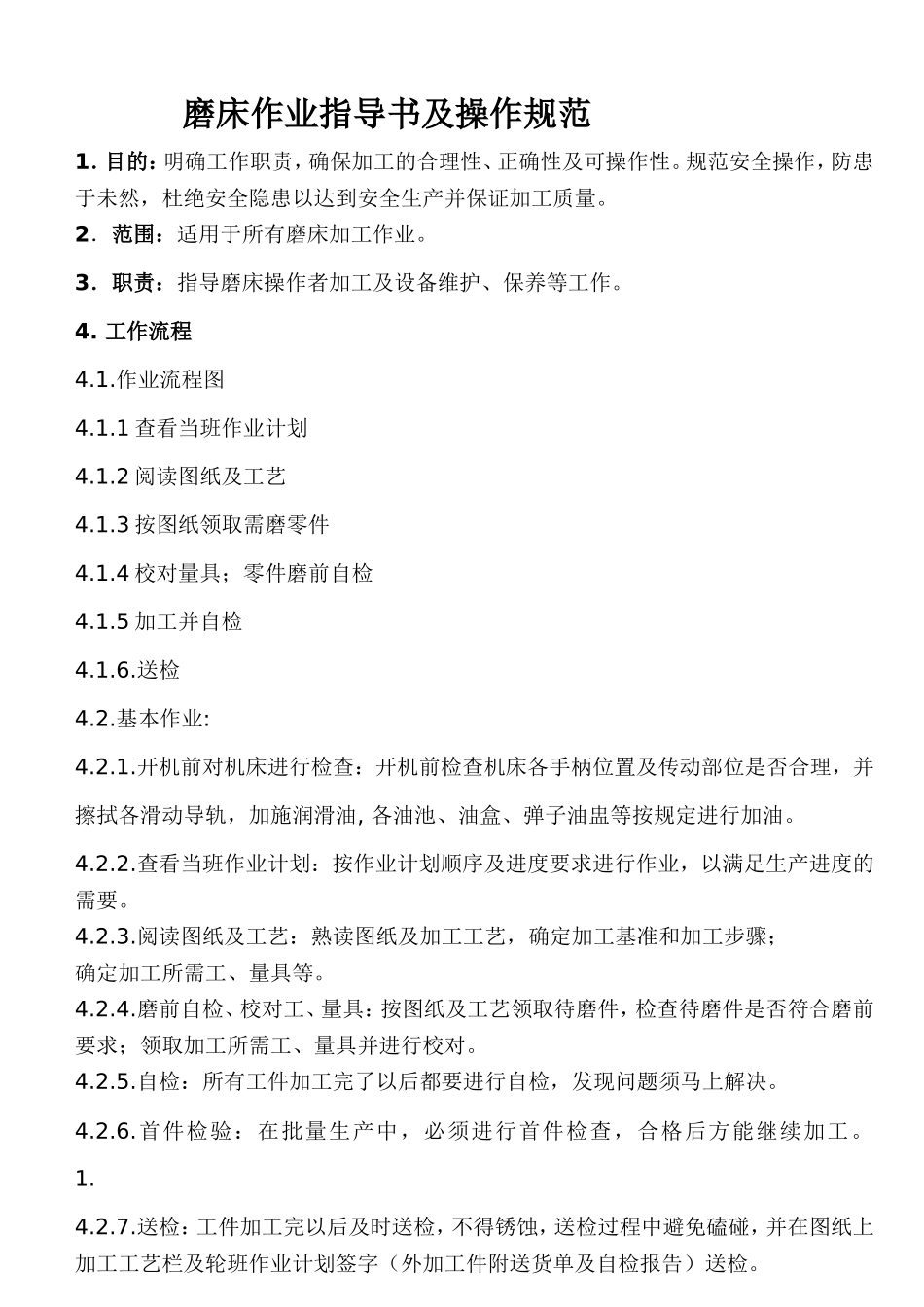

磨床作业指导书及操作规范1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。2．范围：适用于所有磨床加工作业。3．职责：指导磨床操作者加工及设备维护、保养等工作。4.工作流程4.1.作业流程图4.1.1查看当班作业计划4.1.2阅读图纸及工艺4.1.3按图纸领取需磨零件4.1.4校对量具；零件磨前自检4.1.5加工并自检4.1.6.送检4.2.基本作业:4.2.1.开机前对机床进行检查：开机前检查机床各手柄位置及传动部位是否合理，并擦拭各滑动导轨，加施润滑油,各油池、油盒、弹子油盅等按规定进行加油。4.2.2.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度的需要。4.2.3.阅读图纸及工艺：熟读图纸及加工工艺，确定加工基准和加工步骤；确定加工所需工、量具等。4.2.4.磨前自检、校对工、量具：按图纸及工艺领取待磨件，检查待磨件是否符合磨前要求；领取加工所需工、量具并进行校对。4.2.5.自检：所有工件加工完了以后都要进行自检，发现问题须马上解决。4.2.6.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。1.4.2.7.送检：工件加工完以后及时送检，不得锈蚀，送检过程中避免磕碰，并在图纸上加工工艺栏及轮班作业计划签字（外加工件附送货单及自检报告）送检。4.2.8.当班下班前,需将工、量具擦拭干净，送还工具室；擦拭机床清扫机床周围所负责区域，工作台台面涂上一层防锈油,且关闭机床电源。5.工艺守则：5.1.工件的装夹5.1.1.轴类工件装夹前应检查中心孔，不得有椭圆、棱圆、碰伤、毛刺等缺陷，并把中心孔擦净。经过热处理的工件，需修好中心孔，精磨的工件应研磨好中心孔，应加好润滑油。5.1.2.在两顶尖间装夹轴类工件时，装夹前要调整尾座，使两顶尖两线重合。5.1.3.在内、外圆磨床上磨削易变型的薄壁工件时，夹紧力要适中，在精磨时应适当减小夹紧力。5.1.4.在内、外圆磨床上磨削偏重工件，装夹时应加好配重，保证磨削时的平衡。5.1.5.在外圆磨床上用尾座顶尖顶紧工件磨削时，其顶紧力应适当，磨削时还应根据工件的涨缩情况调整顶紧力。5.1.6.在外圆磨床上磨削细长轴时，应使用中心架，并应调整好中心架及床头架、尾座的同轴度。5.1.7.在平面磨床上用磁力盘吸住磨削支承面较小或较高的工件时，应在适当位置增加挡铁，以防磨削时工件飞出或倾倒。5.2.砂轮的选用和安装5.2.1.根据工件的材料、硬度、精度和表面粗糙度的要求，合理选用砂轮牌号。5.2.2.安装砂轮时，不得使用两个尺寸不同或不平的法兰盘，并应在法兰盘与砂轮之间放入橡皮、牛皮等弹性垫。5.2.3.装夹砂轮时，必须在修砂轮前后进行静平衡试验，并在砂轮装好后进行空运转试验。5.2.4.修砂轮时，应不间断地充分使用冷却液，以免金刚钻因骤冷、骤热而碎裂。5.3.磨削加工5.3.1.磨削工件时，应先开动机床，根据室温的不同，空转的时间一般不超过5min，然后进行磨削加工。5.3.2.在磨削过程中不得中途停车。要停车时，必须先停止进给，退出砂轮。5.3.3.砂轮使用一段时间后，如工件产生多棱形震痕，应拆下砂轮重新校平衡后再使用。5.3.4.在磨削细长轴时，不应使用切入法磨削。5.3.5.在平面磨床上磨削薄片工件时，应多次翻面磨削。5.3.6.由干磨转湿磨或由湿磨转干磨时，砂轮应空转2min左右，以散热和出去水分。5.3.7.磨深孔时，磨杆刚性要好，砂轮转速要适当降低。5.3.8.磨圆锥面时，要先调好工作台的转角；在磨削过程中要经常用锥度量规检查。5.3.9.平面磨磨削角度面时可借助于正弦磁力台，工装及二类工具等。5.3.10.在精磨结束前，应无进给量地多次走刀至无火花为止。6.规范内容：6.1.图纸要求清根或有圆R要求的，要按照图纸要求加工，特别是轴类零件，否则将会影响装配和零件强度。6.2.在本工序后无去尖角毛刺工序时，本工序加工产生的毛刺应在本工序去除，磨后表面严禁使用锉刀等伤及表明的工具，周边尖角不能用磨削方法取出的，需用油石打磨。6.3.在切削过程中，若机床、砂轮、工件等发出不正常的声音，或加工表面的粗糙度突然变差，应立即退出砂轮停车检查。6.4.加工中进行自检测量时要正确使用量具。使用塞规...
