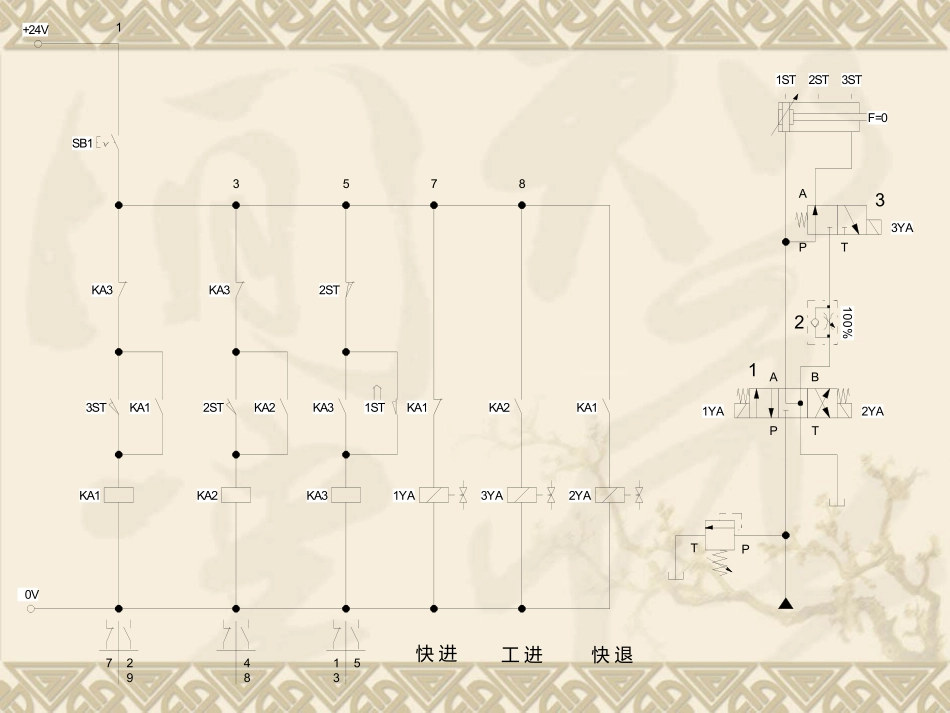

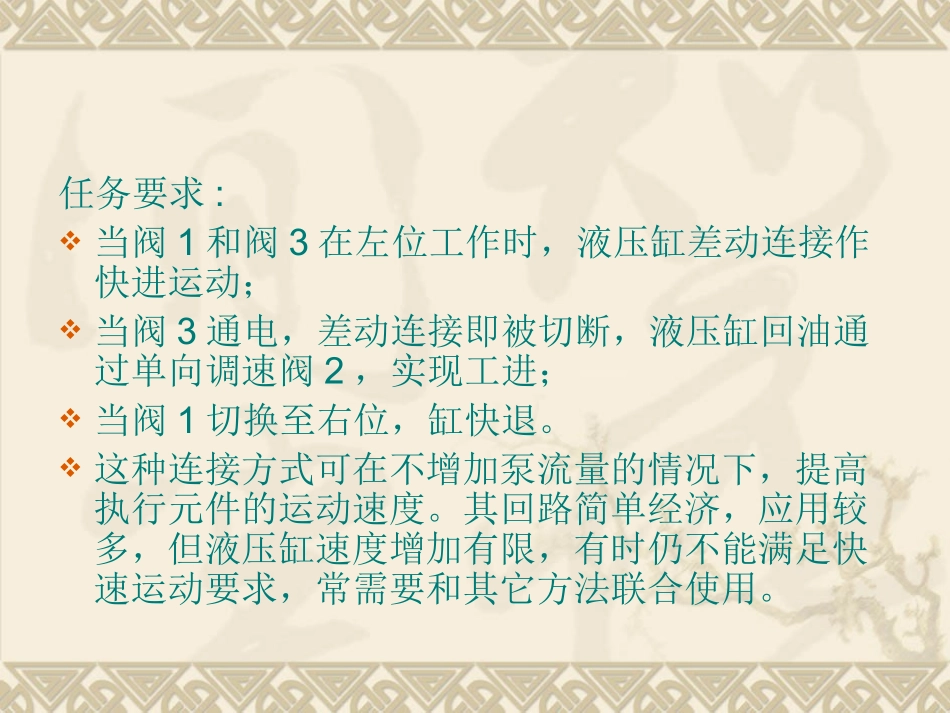

液压缸差动连接增速回路（7-18）任务要求:当阀1和阀3在左位工作时，液压缸差动连接作快进运动；当阀3通电，差动连接即被切断，液压缸回油通过单向调速阀2，实现工进；当阀1切换至右位，缸快退。这种连接方式可在不增加泵流量的情况下，提高执行元件的运动速度。其回路简单经济，应用较多，但液压缸速度增加有限，有时仍不能满足快速运动要求，常需要和其它方法联合使用。ABPT1YA2YAPTF=0+24V0V1YA2YA3YA100%APT3YASB11ST2ST3ST快进工进快退321KA1KA1KA2KA13ST2STKA2KA2KA1KA3KA31STKA3KA32ST1357829748513SB1闭合，1YA得电，实现快进。活塞运动到2st时，KA2得电并自锁，3YA得电，实现工进。活塞运动到3st时，KA1得电并自锁，2YA得电，实现快退。活塞到达1st时2YA、3YA失电，1YA得电，再次实现快进，如此循环往复运动。1YA2YA3YA快进+--工进+-+快退-+(+)停止---
