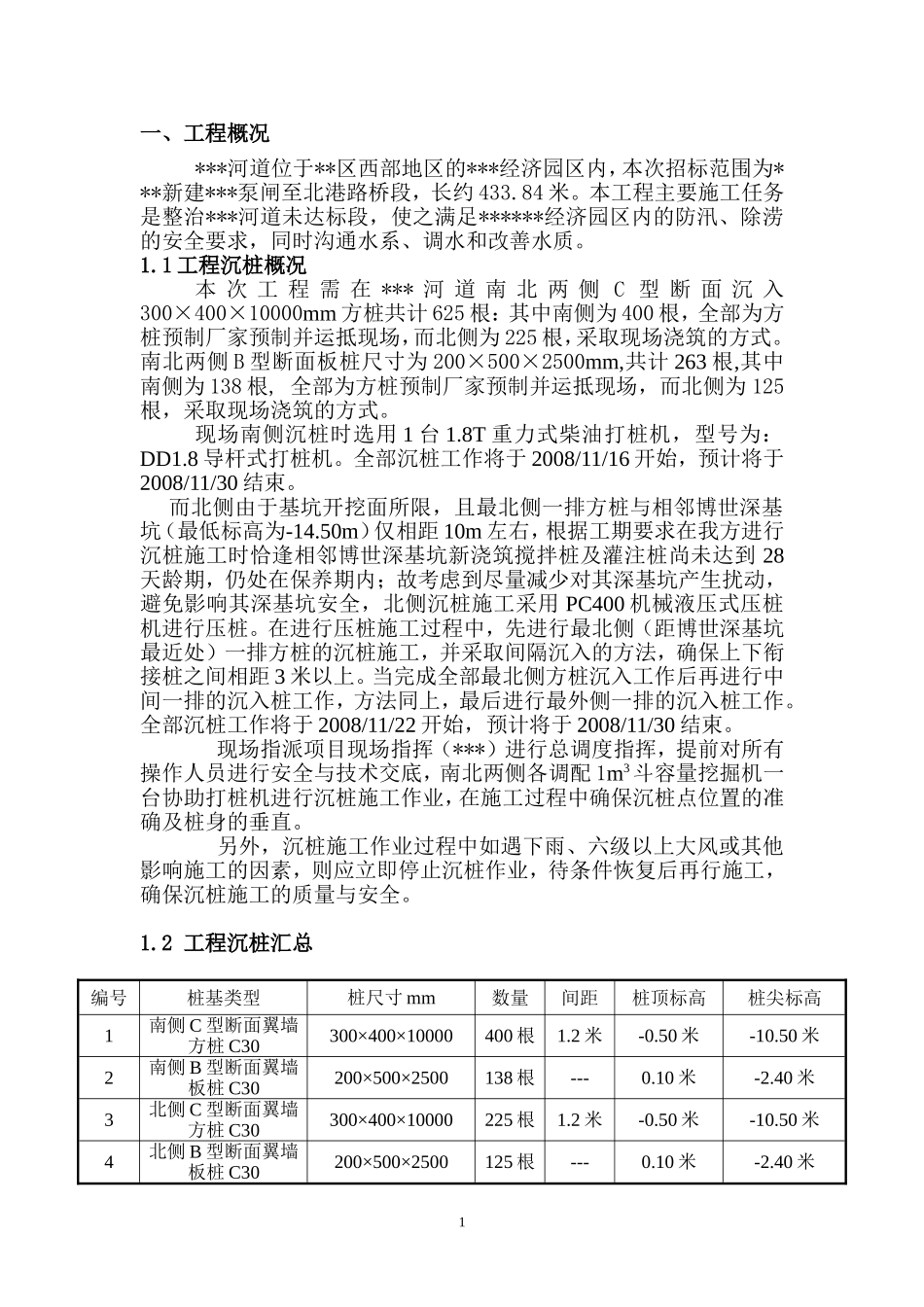

一、工程概况***河道位于**区西部地区的***经济园区内，本次招标范围为***新建***泵闸至北港路桥段，长约433.84米。本工程主要施工任务是整治***河道未达标段，使之满足******经济园区内的防汛、除涝的安全要求，同时沟通水系、调水和改善水质。1.1工程沉桩概况本次工程需在***河道南北两侧C型断面沉入300×400×10000mm方桩共计625根：其中南侧为400根，全部为方桩预制厂家预制并运抵现场，而北侧为225根，采取现场浇筑的方式。南北两侧B型断面板桩尺寸为200×500×2500mm,共计263根,其中南侧为138根,全部为方桩预制厂家预制并运抵现场，而北侧为125根，采取现场浇筑的方式。现场南侧沉桩时选用1台1.8T重力式柴油打桩机，型号为：DD1.8导杆式打桩机。全部沉桩工作将于2008/11/16开始，预计将于2008/11/30结束。而北侧由于基坑开挖面所限，且最北侧一排方桩与相邻博世深基坑（最低标高为-14.50m）仅相距10m左右，根据工期要求在我方进行沉桩施工时恰逢相邻博世深基坑新浇筑搅拌桩及灌注桩尚未达到28天龄期，仍处在保养期内；故考虑到尽量减少对其深基坑产生扰动，避免影响其深基坑安全，北侧沉桩施工采用PC400机械液压式压桩机进行压桩。在进行压桩施工过程中，先进行最北侧（距博世深基坑最近处）一排方桩的沉桩施工，并采取间隔沉入的方法，确保上下衔接桩之间相距3米以上。当完成全部最北侧方桩沉入工作后再进行中间一排的沉入桩工作，方法同上，最后进行最外侧一排的沉入桩工作。全部沉桩工作将于2008/11/22开始，预计将于2008/11/30结束。现场指派项目现场指挥（***）进行总调度指挥，提前对所有操作人员进行安全与技术交底，南北两侧各调配1m3斗容量挖掘机一台协助打桩机进行沉桩施工作业，在施工过程中确保沉桩点位置的准确及桩身的垂直。另外，沉桩施工作业过程中如遇下雨、六级以上大风或其他影响施工的因素，则应立即停止沉桩作业，待条件恢复后再行施工，确保沉桩施工的质量与安全。1.2工程沉桩汇总编号桩基类型桩尺寸mm数量间距桩顶标高桩尖标高1南侧C型断面翼墙方桩C30300×400×10000400根1.2米-0.50米-10.50米2南侧B型断面翼墙板桩C30200×500×2500138根---0.10米-2.40米3北侧C型断面翼墙方桩C30300×400×10000225根1.2米-0.50米-10.50米4北侧B型断面翼墙板桩C30200×500×2500125根---0.10米-2.40米11.3工程地质情况层序土层层顶标高（米）含水量（%）状态土层描述①填土及淤泥1.2~2.5夹大量废矿石渣、石子等杂物，土质不均。②粉质粘土0.4~-0.131.7软~可塑含氧化铁锈斑及铁锰结核，局部夹粘土③淤泥质粘质粉土-4.0~-4.741.2软~可塑土质从上到下渐变软，局部夹粘质粉土几淤泥质粉质粘土④淤泥质粘土-14.9~-15.447.1软~流塑夹砂质粉土及淤泥质粉质粘土，土质不均二.施工工艺三、沉桩施工3.1场地平整本工程场地“三通一平”已由业主基本处理完成，上部建筑物已清除完毕，基坑内原有老防汛墙及地下桩基础等障碍物也已清除。沉桩施工基坑两侧设置明沟排水，确保场地周围排水畅通。3.2沉桩准备桩基工程施工前，需及时正确地定出桩位。在沉桩地区附近设置的水准点、控制点应不受打桩影响，并经常作系统的检查。沉桩前必须先按放样轴线用钢钎探测有无障碍物，如发现障碍物必须先清除，以确保轴线及沉桩质量。2桩位放样、复核搭设打桩支架吊桩就位桩机安装就位沉桩并观测打、送桩移桩机沉桩以标高作为主要控制，贯入度作为参考，沉桩时必需认真、详细地填写沉桩记录。沉桩前应检查桩端位置，桩锤、桩帽、桩垫及桩身的完好情况，检查桩架稳定安全，沉桩之前，必须在绝对安全状态下方可进行。3.3沉桩施工顺序场地平整→探桩→地下障碍物清除→定桩位→复核桩位→进桩→桩机调试→对位→机身调平→沉桩→垂直度校正→沉桩→送桩。3.4轴线、高程控制及施工放样根据业主提供的坐标点和控制点绘出测量方格网，再根据测量方格网定出各打桩建筑物的沉桩控制轴线。桩定位应按桩位图纸进行，并需进行复核。桩位定位前应检查各轴交点之间的距离是否与桩位图相符，无误后再用主轴线之交点设置次轴线和桩位。桩位用短钢筋做标记，顶端涂以红油漆。标高控制：每隔15米左右设置1个水准点...
