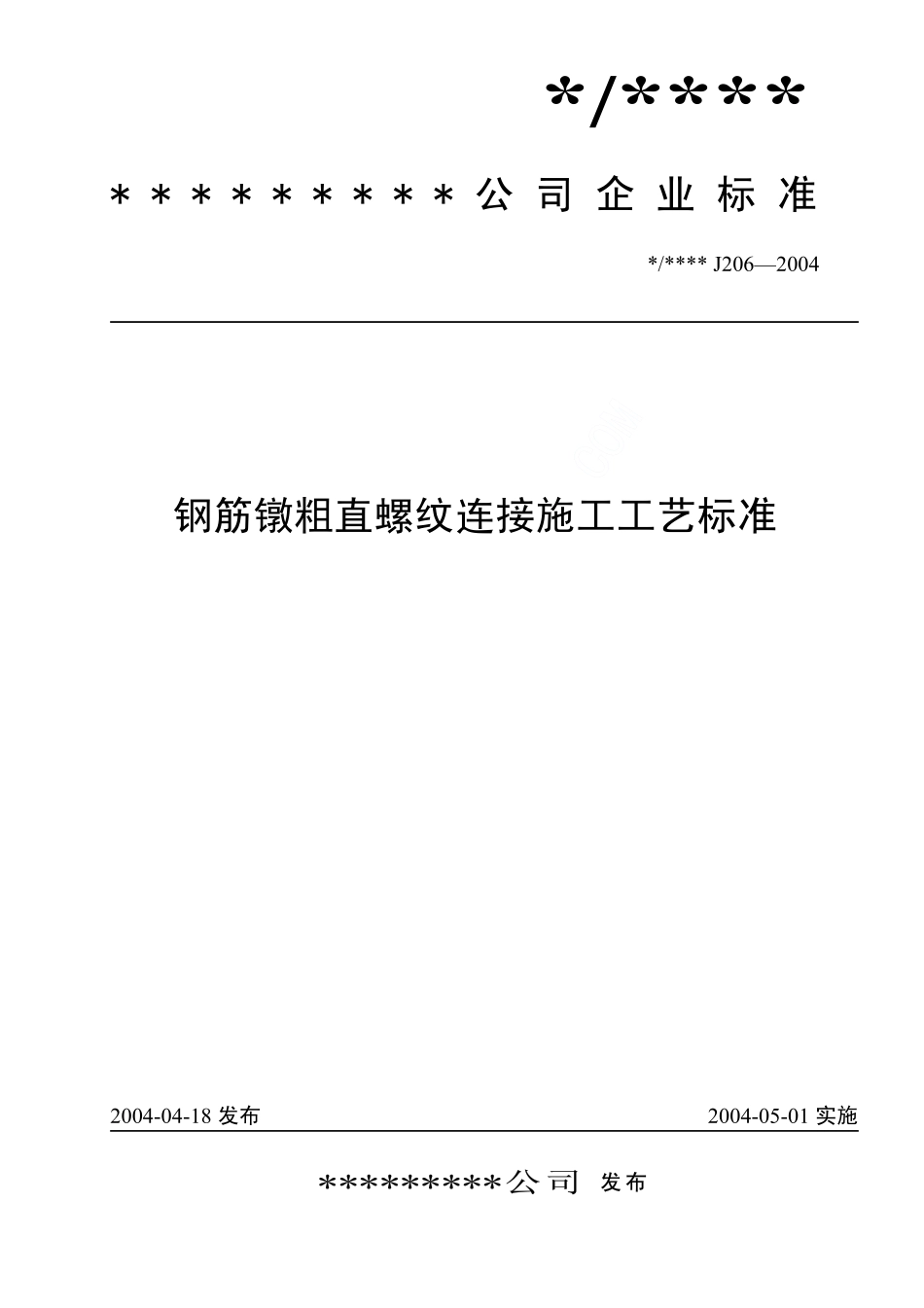

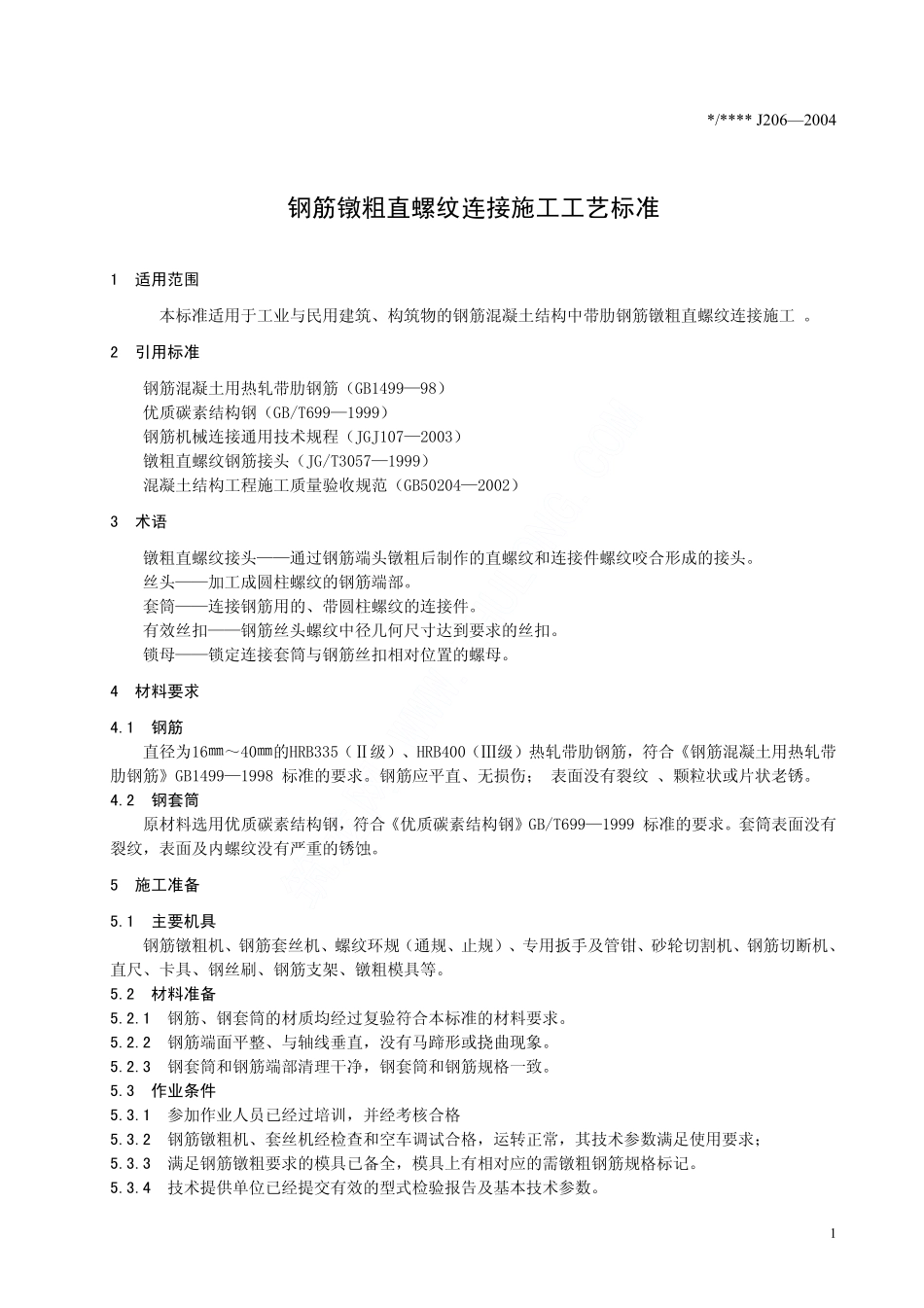

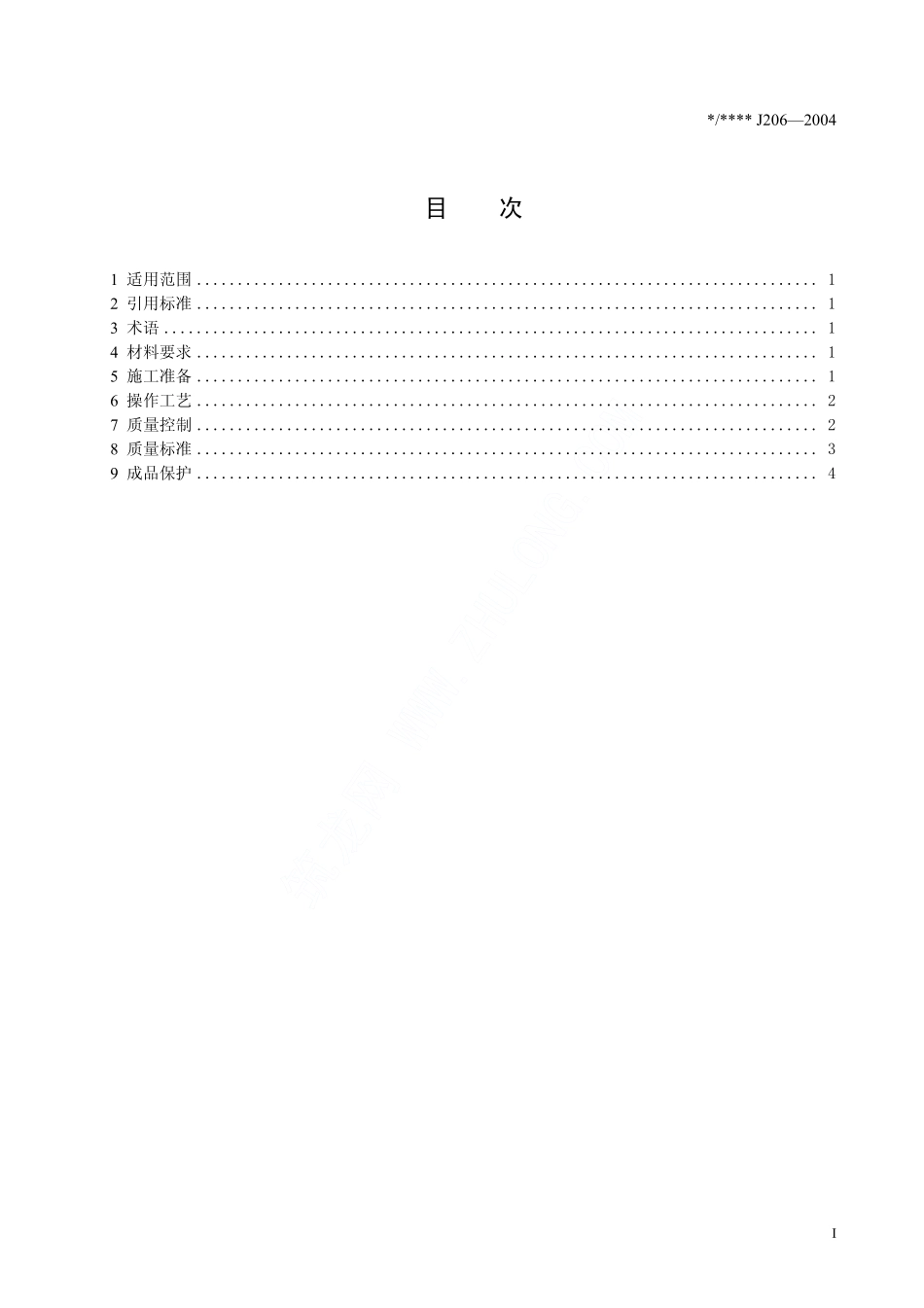

筑龙网WWW.ZHULONG.COM*********公司企业标准*/*****/****J206—2004钢筋镦粗直螺纹连接施工工艺标准2004-04-18发布2004-05-01实施*********公司发布筑龙网WWW.ZHULONG.COM*/****J206—2004I目次1适用范围............................................................................12引用标准............................................................................13术语................................................................................14材料要求............................................................................15施工准备............................................................................16操作工艺............................................................................27质量控制............................................................................28质量标准............................................................................39成品保护............................................................................4筑龙网WWW.ZHULONG.COM*/****J206—20041钢筋镦粗直螺纹连接施工工艺标准1适用范围本标准适用于工业与民用建筑、构筑物的钢筋混凝土结构中带肋钢筋镦粗直螺纹连接施工。2引用标准钢筋混凝土用热轧带肋钢筋（GB1499—98）优质碳素结构钢（GB/T699—1999）钢筋机械连接通用技术规程（JGJ107—2003）镦粗直螺纹钢筋接头（JG/T3057—1999）混凝土结构工程施工质量验收规范（GB50204—2002）3术语镦粗直螺纹接头——通过钢筋端头镦粗后制作的直螺纹和连接件螺纹咬合形成的接头。丝头——加工成圆柱螺纹的钢筋端部。套筒——连接钢筋用的、带圆柱螺纹的连接件。有效丝扣——钢筋丝头螺纹中径几何尺寸达到要求的丝扣。锁母——锁定连接套筒与钢筋丝扣相对位置的螺母。4材料要求4.1钢筋直径为16㎜～40㎜的HRB335（Ⅱ级）、HRB400（Ⅲ级）热轧带肋钢筋，符合《钢筋混凝土用热轧带肋钢筋》GB1499—1998标准的要求。钢筋应平直、无损伤；表面没有裂纹、颗粒状或片状老锈。4.2钢套筒原材料选用优质碳素结构钢，符合《优质碳素结构钢》GB/T699—1999标准的要求。套筒表面没有裂纹，表面及内螺纹没有严重的锈蚀。5施工准备5.1主要机具钢筋镦粗机、钢筋套丝机、螺纹环规（通规、止规）、专用扳手及管钳、砂轮切割机、钢筋切断机、直尺、卡具、钢丝刷、钢筋支架、镦粗模具等。5.2材料准备5.2.1钢筋、钢套筒的材质均经过复验符合本标准的材料要求。5.2.2钢筋端面平整、与轴线垂直，没有马蹄形或挠曲现象。5.2.3钢套筒和钢筋端部清理干净，钢套筒和钢筋规格一致。5.3作业条件5.3.1参加作业人员已经过培训，并经考核合格5.3.2钢筋镦粗机、套丝机经检查和空车调试合格，运转正常，其技术参数满足使用要求；5.3.3满足钢筋镦粗要求的模具已备全，模具上有相对应的需镦粗钢筋规格标记。5.3.4技术提供单位已经提交有效的型式检验报告及基本技术参数。筑龙网WWW.ZHULONG.COM*/****J206—200426操作工艺6.1工艺流程钢筋丝头加工：钢筋端面平头→端头镦粗→钢筋套丝→丝头质量检查→戴帽保护→存放待用钢筋连接：钢筋就位→拧下钢筋保护帽和套筒保护塞→接头拧紧→对已拧紧的接头作标记→施工检验6.2钢筋端部平头钢筋调直后用砂轮切割机或专用切割设备下料。要求钢筋端面垂直于钢筋轴线，端头不准挠曲，不得有马蹄形。6.3端头镦粗镦粗前镦粗机应先退回零位，再把钢筋从前端插入、顶紧，然后给油泵上压。油泵控制压力及各规格钢筋的镦粗基圆尺寸、钢筋镦粗缩短尺寸详见表1。表1钢筋端头镦粗技术参数一览表钢筋规格Ф16Ф18Ф20Ф22Ф25Ф28Ф32Ф36Ф40镦粗压力(Mpa)12～1415～1717～1921～2322～2424～2629～3126～2828～30镦粗基圆直(mm)19.5～20.521.5～22.523.5～24.524.5～25.528.5～29.531.5～32.535.5～36.539.5～40.544.5～45.5镦粗缩短尺寸（mm）12±312±312±315±315±315±315±318±318±3镦粗长度（mm）16～1818～2020～2322～2525～2828～3132～3536～3940～43注：表...
