石膏板生产工艺VIP免费

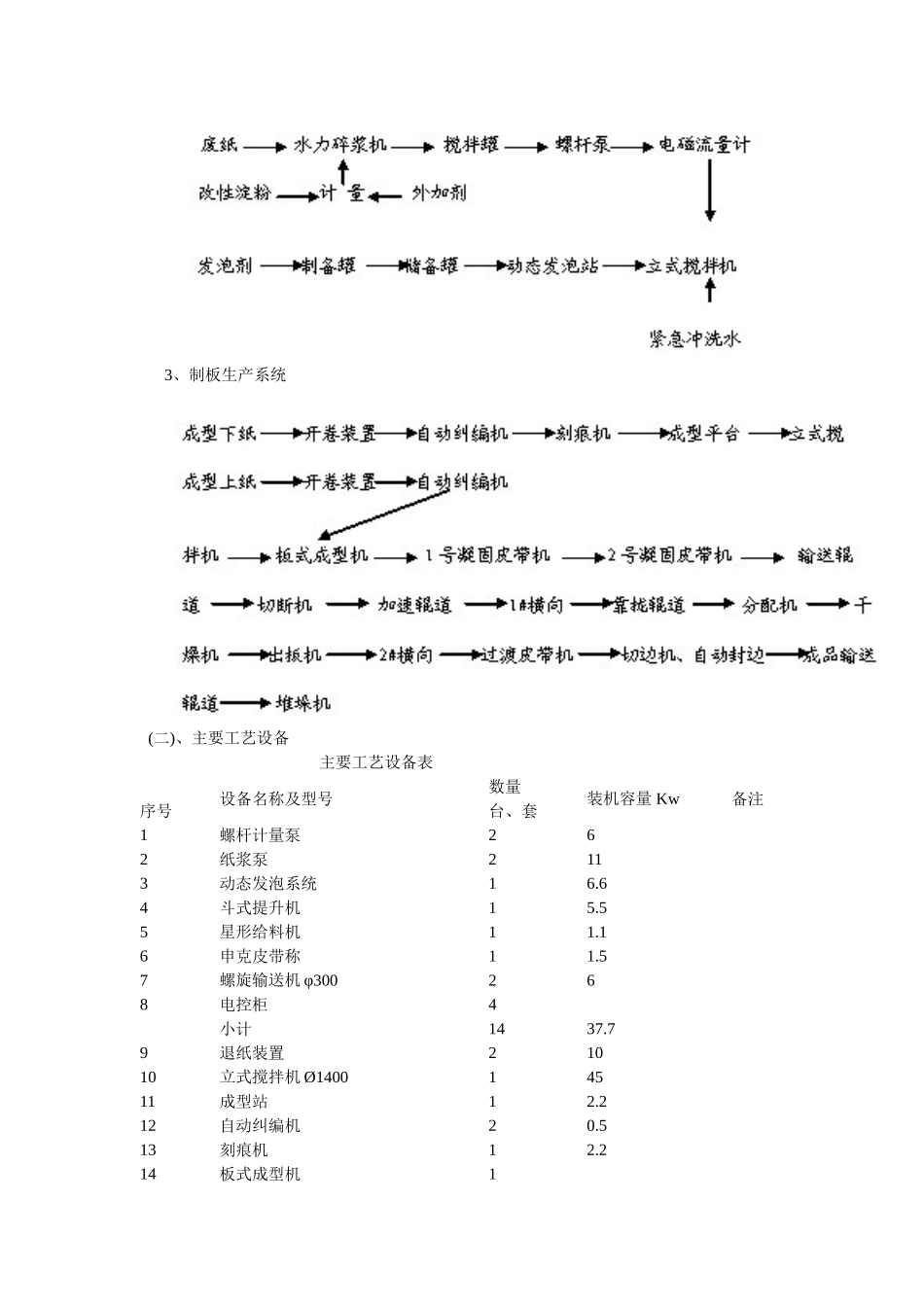

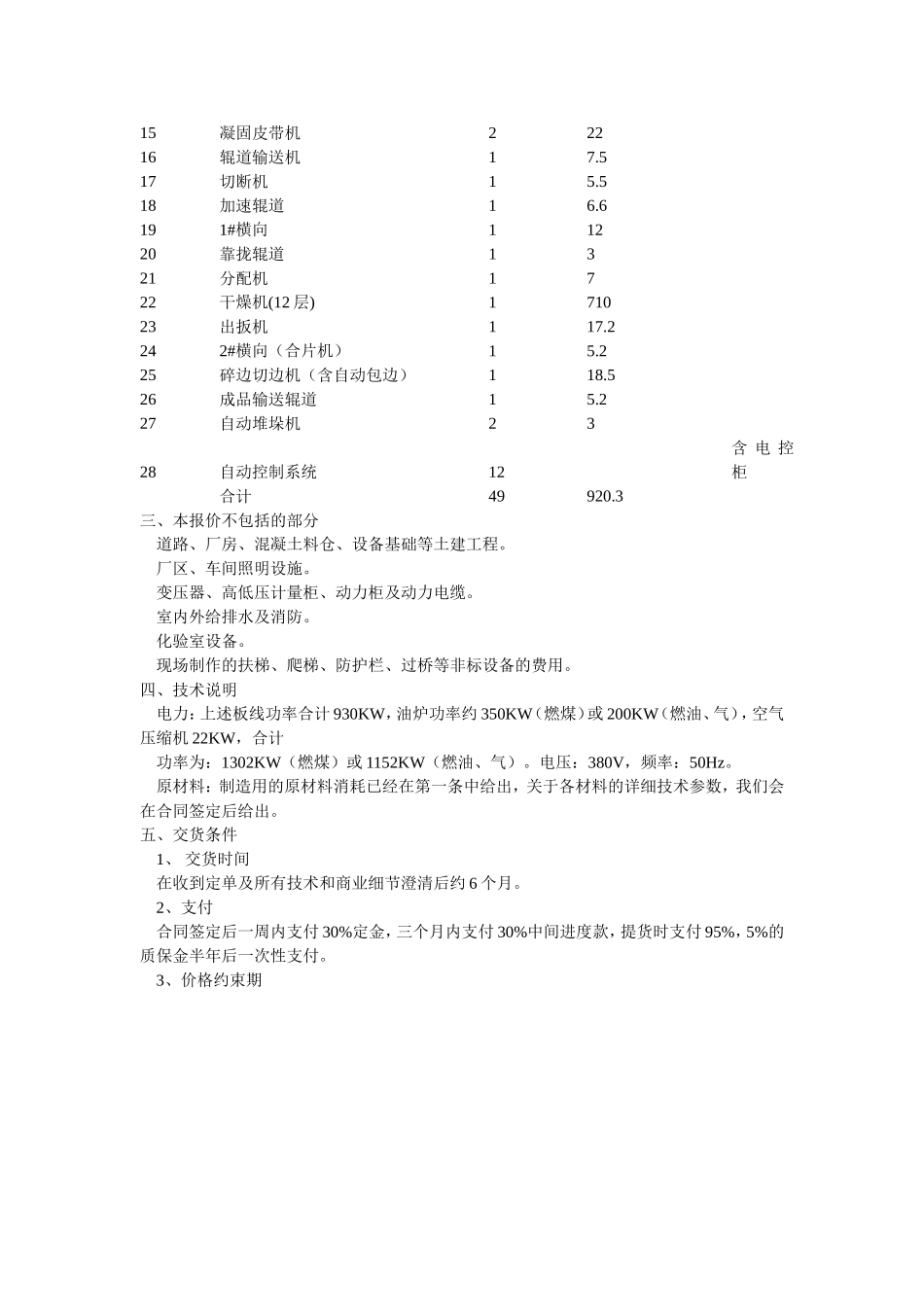

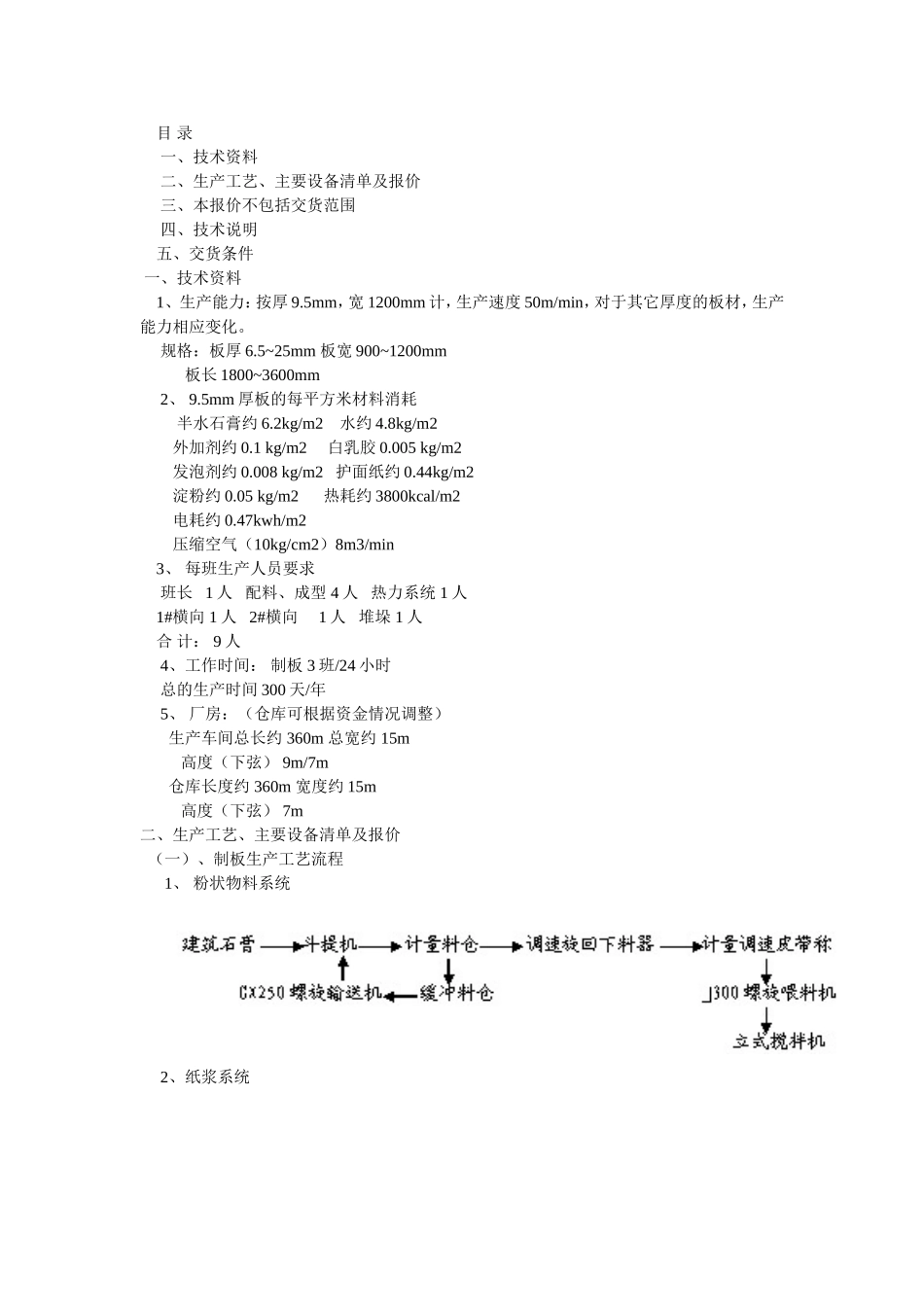

目录一、技术资料二、生产工艺、主要设备清单及报价三、本报价不包括交货范围四、技术说明五、交货条件一、技术资料1、生产能力：按厚9.5mm，宽1200mm计，生产速度50m/min，对于其它厚度的板材，生产能力相应变化。规格：板厚6.5~25mm板宽900~1200mm板长1800~3600mm2、9.5mm厚板的每平方米材料消耗半水石膏约6.2kg/m2水约4.8kg/m2外加剂约0.1kg/m2白乳胶0.005kg/m2发泡剂约0.008kg/m2护面纸约0.44kg/m2淀粉约0.05kg/m2热耗约3800kcal/m2电耗约0.47kwh/m2压缩空气（10kg/cm2）8m3/min3、每班生产人员要求班长1人配料、成型4人热力系统1人1#横向1人2#横向1人堆垛1人合计：9人4、工作时间：制板3班/24小时总的生产时间300天/年5、厂房：（仓库可根据资金情况调整）生产车间总长约360m总宽约15m高度（下弦）9m/7m仓库长度约360m宽度约15m高度（下弦）7m二、生产工艺、主要设备清单及报价（一）、制板生产工艺流程1、粉状物料系统2、纸浆系统3、制板生产系统(二)、主要工艺设备主要工艺设备表序号设备名称及型号数量装机容量Kw备注台、套1螺杆计量泵262纸浆泵2113动态发泡系统16.64斗式提升机15.55星形给料机11.16申克皮带称11.57螺旋输送机φ300268电控柜4小计1437.79退纸装置21010立式搅拌机Ø140014511成型站12.212自动纠编机20.513刻痕机12.214板式成型机115凝固皮带机22216辊道输送机17.517切断机15.518加速辊道16.6191#横向11220靠拢辊道1321分配机1722干燥机(12层)171023出扳机117.2242#横向（合片机）15.225碎边切边机（含自动包边）118.526成品输送辊道15.227自动堆垛机2328自动控制系统12含电控柜合计49920.3三、本报价不包括的部分道路、厂房、混凝土料仓、设备基础等土建工程。厂区、车间照明设施。变压器、高低压计量柜、动力柜及动力电缆。室内外给排水及消防。化验室设备。现场制作的扶梯、爬梯、防护栏、过桥等非标设备的费用。四、技术说明电力：上述板线功率合计930KW，油炉功率约350KW（燃煤）或200KW（燃油、气），空气压缩机22KW，合计功率为：1302KW（燃煤）或1152KW（燃油、气）。电压：380V，频率：50Hz。原材料：制造用的原材料消耗已经在第一条中给出，关于各材料的详细技术参数，我们会在合同签定后给出。五、交货条件1、交货时间在收到定单及所有技术和商业细节澄清后约6个月。2、支付合同签定后一周内支付30%定金，三个月内支付30%中间进度款，提货时支付95%，5%的质保金半年后一次性支付。3、价格约束期纸面石膏板生产线的规格型号、成套价格，是依据用户要求的产品质量、产品产量、原料结构等因素设计确定的。生产工艺简介纸面石膏板生产线的规格性能一览表（以板式成型，导热油烘干为例）1.设计合理、配套完善、运行可靠2.集生产线设计、制造、安装、调试、生产于一身，造就了一批精英队伍，我公司产品具备：投资少、建厂快、运行成本低、性价比高等优点3.以客户成功、客户发展为经营宗旨，以长期合作、共创美好未来为理念中国石膏板机械——开拓者1).引进国外技术，融合众家之长，最早设计、制造石膏板生产线的厂家2).中国首家采用导热油烘干工艺的厂家3).中国首家采用板式成型、自动包装技术的厂家4).中国首家采用切双板或三张板工艺的厂家，降低了运行成本5).中国石膏板行业选用慧航产品的企业70家，运行良好，客户满意度100%，为行业之最.纸面石膏板国家标准GB/T9775-1999规格尺寸纸面石青板的长度为1800mm,2100mm,2400mm,2700mm,3000mm,3300mm和3600mm.纸面石膏板的宽度为900mm和1200mm,纸面石膏板的厚度为9.5mm,12.0mm,15.0mm,18.0mm,21.0mm和25.0mm,注:可根据用户要求，生产其他规格尺寸的板材纸面石膏板的边部形状分为矩形、倒角形、楔形和圆形四种(见图1-4)，也可根据用户要求生产其他边部形状的板。标记方法标记的顺序为:产品名称、代号、长度、宽度、厚度及标准号。技术要求1）外观质量纸面石膏板表面应平整，不得有影响使用的破损、波纹、沟槽、污痕、过烧、亏料、边部漏料和纸面脱开等缺陷。2）尺寸偏差纸面石膏板的尺寸偏差应不大于表1的规定。3）对角线长度差板材应切成矩形，两对角线长度差应不大于5mm4）楔形棱边断面尺寸楔形棱边宽度...
