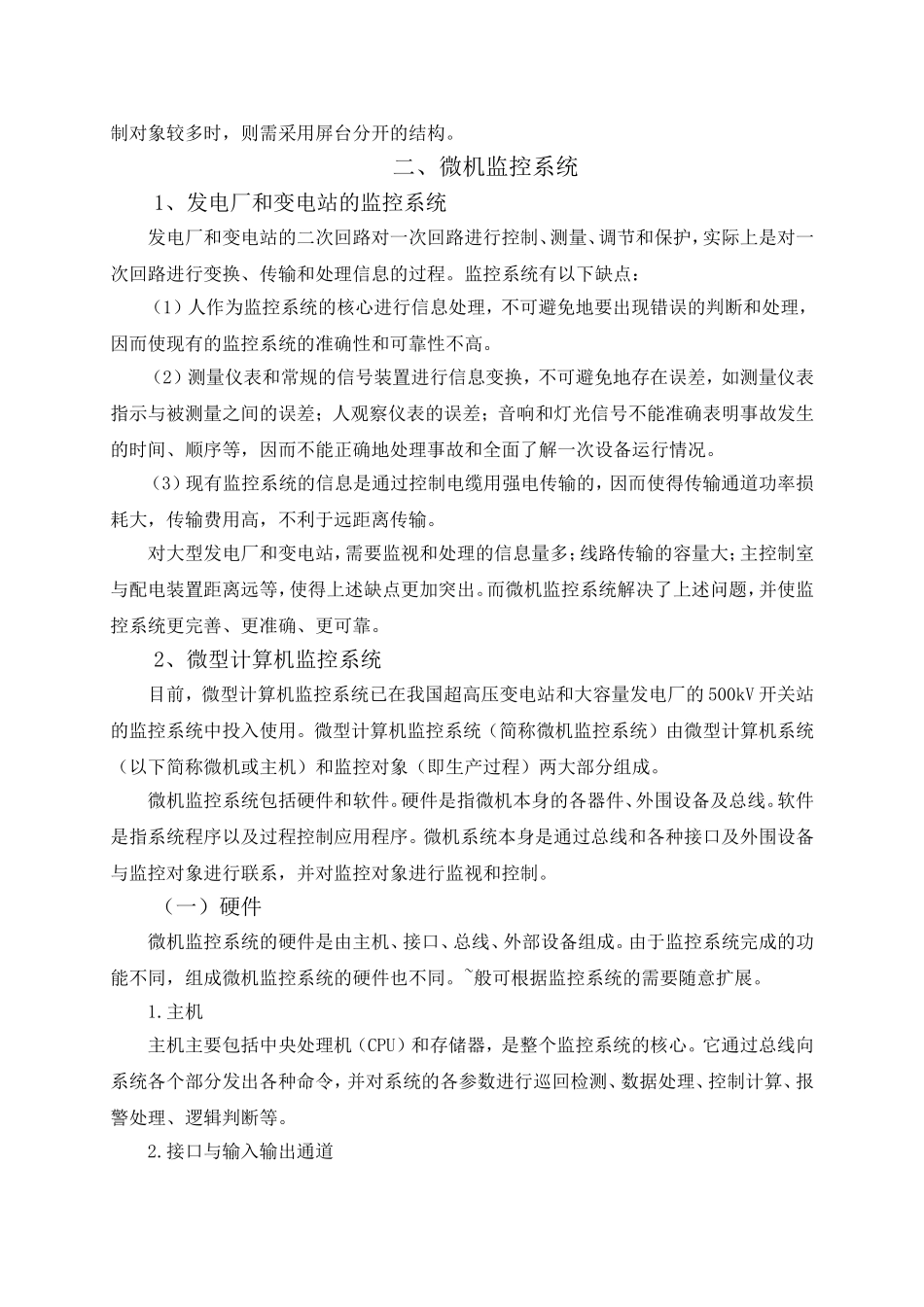

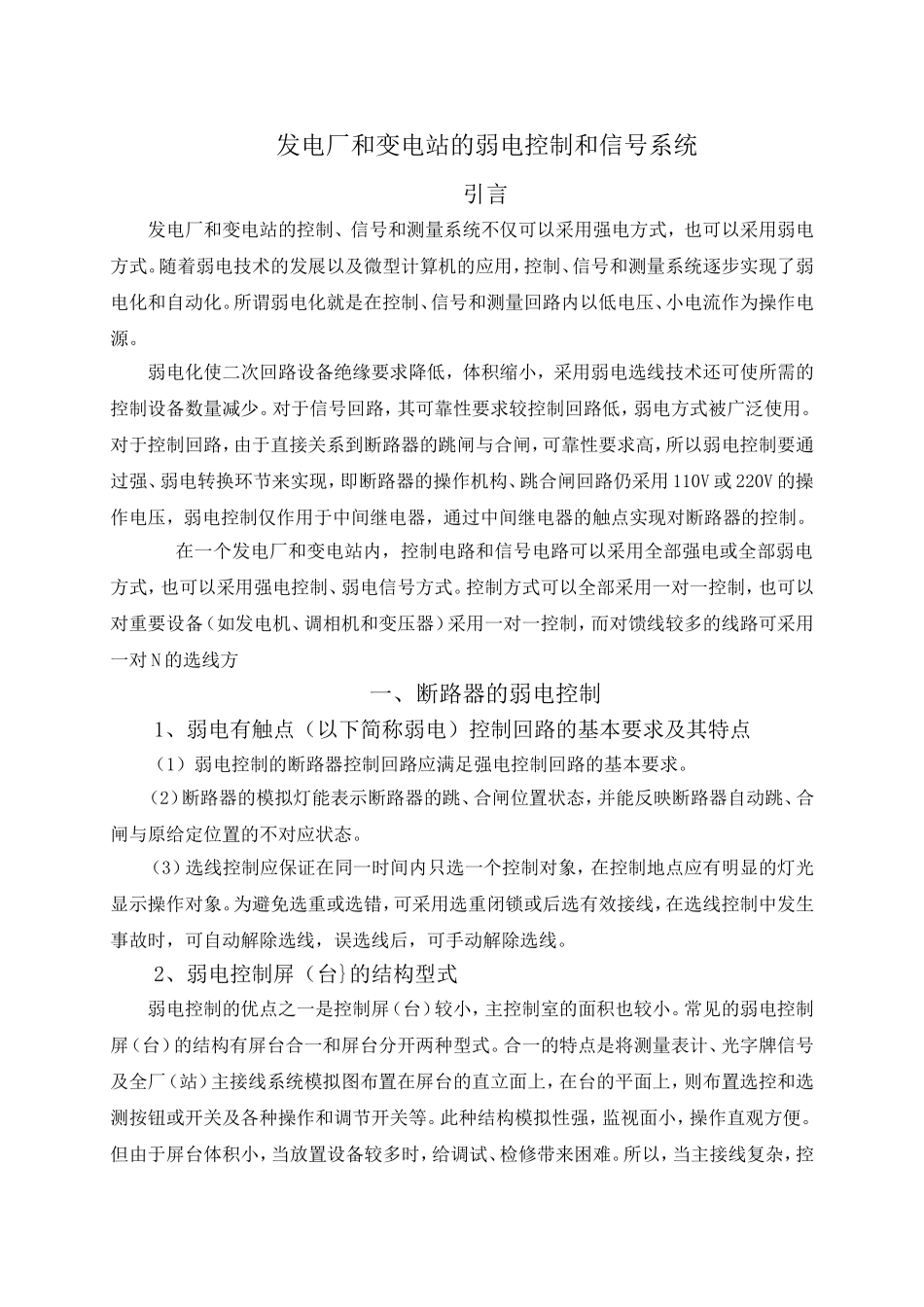

发电厂和变电站的弱电控制和信号系统引言发电厂和变电站的控制、信号和测量系统不仅可以采用强电方式，也可以采用弱电方式。随着弱电技术的发展以及微型计算机的应用，控制、信号和测量系统逐步实现了弱电化和自动化。所谓弱电化就是在控制、信号和测量回路内以低电压、小电流作为操作电源。弱电化使二次回路设备绝缘要求降低，体积缩小，采用弱电选线技术还可使所需的控制设备数量减少。对于信号回路，其可靠性要求较控制回路低，弱电方式被广泛使用。对于控制回路，由于直接关系到断路器的跳闸与合闸，可靠性要求高，所以弱电控制要通过强、弱电转换环节来实现，即断路器的操作机构、跳合闸回路仍采用110V或220V的操作电压，弱电控制仅作用于中间继电器，通过中间继电器的触点实现对断路器的控制。在一个发电厂和变电站内，控制电路和信号电路可以采用全部强电或全部弱电方式，也可以采用强电控制、弱电信号方式。控制方式可以全部采用一对一控制，也可以对重要设备（如发电机、调相机和变压器）采用一对一控制，而对馈线较多的线路可采用一对N的选线方一、断路器的弱电控制1、弱电有触点（以下简称弱电）控制回路的基本要求及其特点（1）弱电控制的断路器控制回路应满足强电控制回路的基本要求。（2）断路器的模拟灯能表示断路器的跳、合闸位置状态，并能反映断路器自动跳、合闸与原给定位置的不对应状态。（3）选线控制应保证在同一时间内只选一个控制对象，在控制地点应有明显的灯光显示操作对象。为避免选重或选错，可采用选重闭锁或后选有效接线，在选线控制中发生事故时，可自动解除选线，误选线后，可手动解除选线。2、弱电控制屏（台}的结构型式弱电控制的优点之一是控制屏（台）较小，主控制室的面积也较小。常见的弱电控制屏（台）的结构有屏台合一和屏台分开两种型式。合一的特点是将测量表计、光字牌信号及全厂（站）主接线系统模拟图布置在屏台的直立面上，在台的平面上，则布置选控和选测按钮或开关及各种操作和调节开关等。此种结构模拟性强，监视面小，操作直观方便。但由于屏台体积小，当放置设备较多时，给调试、检修带来困难。所以，当主接线复杂，控制对象较多时，则需采用屏台分开的结构。二、微机监控系统1、发电厂和变电站的监控系统发电厂和变电站的二次回路对一次回路进行控制、测量、调节和保护，实际上是对一次回路进行变换、传输和处理信息的过程。监控系统有以下缺点：（1）人作为监控系统的核心进行信息处理，不可避免地要出现错误的判断和处理，因而使现有的监控系统的准确性和可靠性不高。（2）测量仪表和常规的信号装置进行信息变换，不可避免地存在误差，如测量仪表指示与被测量之间的误差；人观察仪表的误差；音响和灯光信号不能准确表明事故发生的时间、顺序等，因而不能正确地处理事故和全面了解一次设备运行情况。（3）现有监控系统的信息是通过控制电缆用强电传输的，因而使得传输通道功率损耗大，传输费用高，不利于远距离传输。对大型发电厂和变电站，需要监视和处理的信息量多；线路传输的容量大；主控制室与配电装置距离远等，使得上述缺点更加突出。而微机监控系统解决了上述问题，并使监控系统更完善、更准确、更可靠。2、微型计算机监控系统目前，微型计算机监控系统已在我国超高压变电站和大容量发电厂的500kV开关站的监控系统中投入使用。微型计算机监控系统（简称微机监控系统）由微型计算机系统（以下简称微机或主机）和监控对象（即生产过程）两大部分组成。微机监控系统包括硬件和软件。硬件是指微机本身的各器件、外围设备及总线。软件是指系统程序以及过程控制应用程序。微机系统本身是通过总线和各种接口及外围设备与监控对象进行联系，并对监控对象进行监视和控制。（一）硬件微机监控系统的硬件是由主机、接口、总线、外部设备组成。由于监控系统完成的功能不同，组成微机监控系统的硬件也不同。~般可根据监控系统的需要随意扩展。1.主机主机主要包括中央处理机（CPU）和存储器，是整个监控系统的核心。它通过总线向系统各个部分发出各种命令，并对系统的各参数进行巡回检测、数据处理、控制计算、报警处理、逻辑判断...
