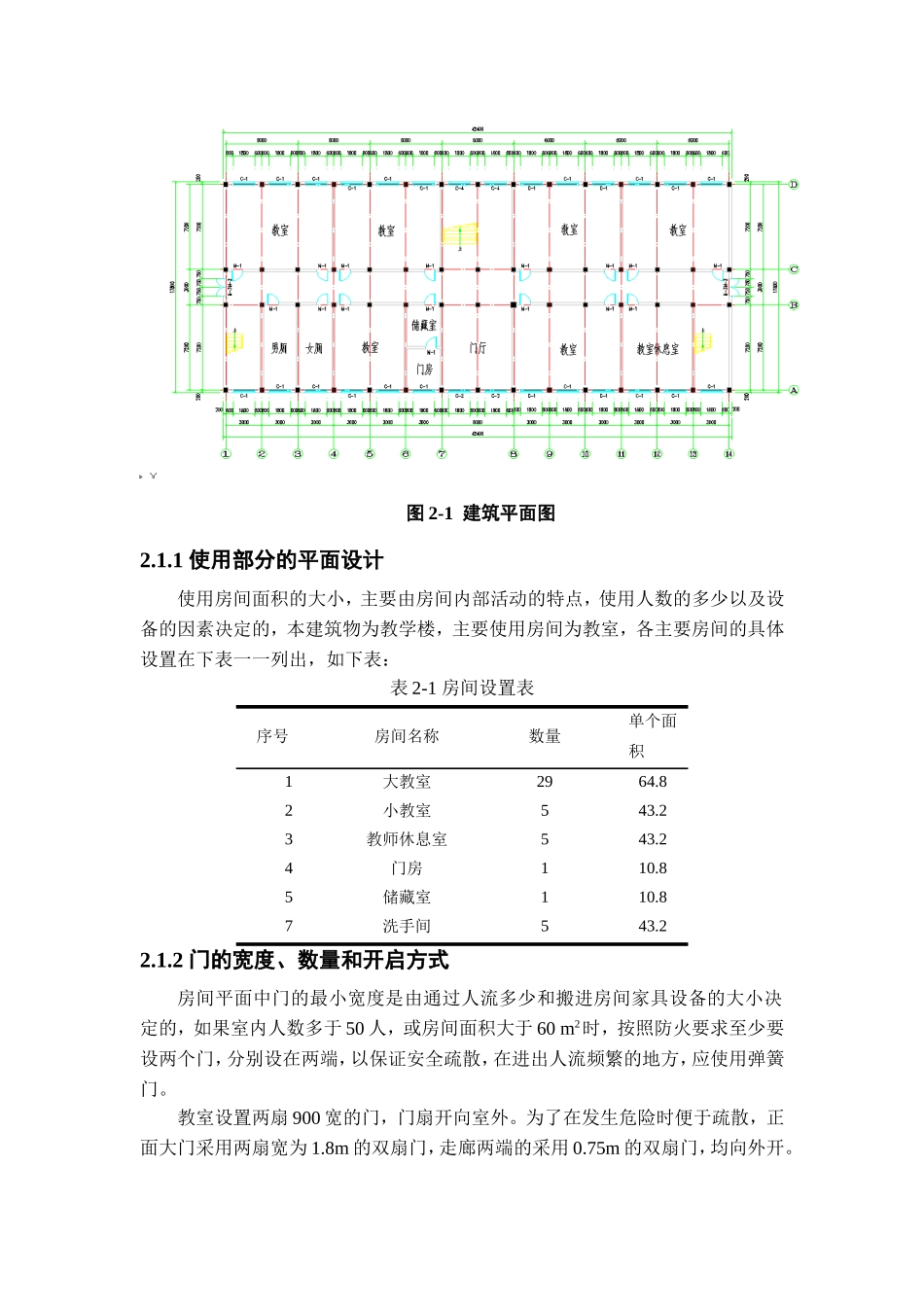

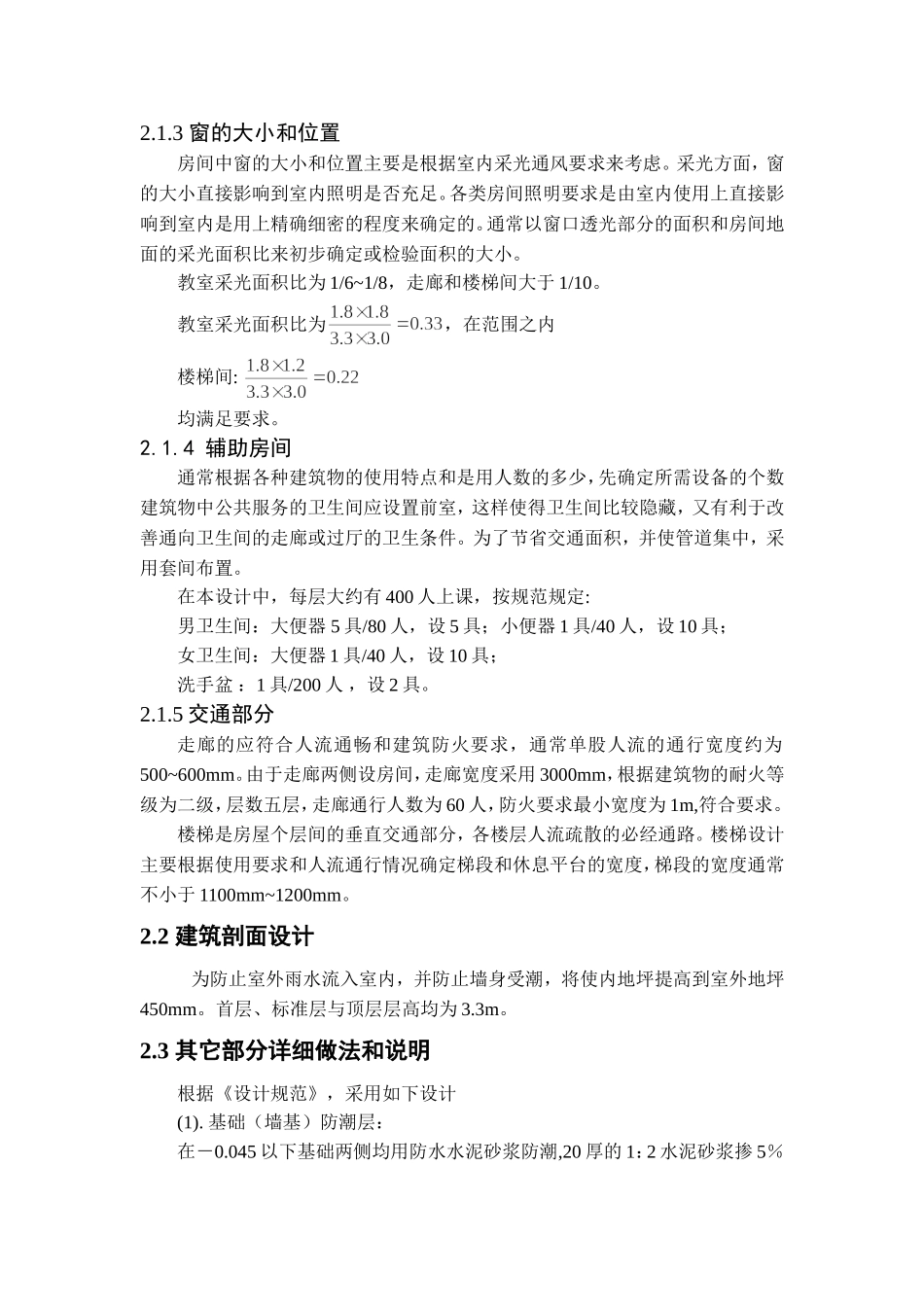

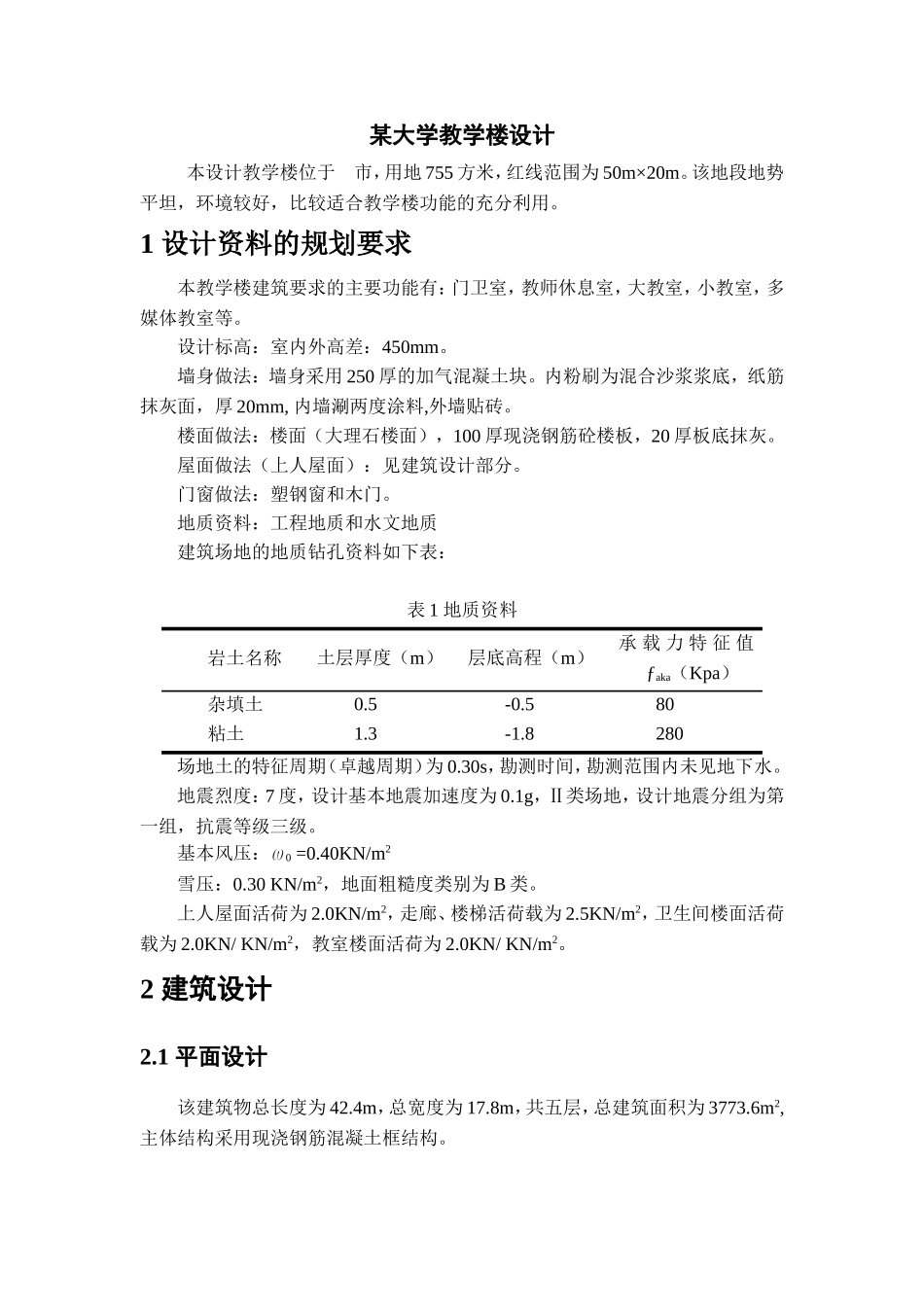

某大学教学楼设计本设计教学楼位于市，用地755方米，红线范围为50m×20m。该地段地势平坦，环境较好，比较适合教学楼功能的充分利用。1设计资料的规划要求本教学楼建筑要求的主要功能有：门卫室，教师休息室，大教室，小教室，多媒体教室等。设计标高：室内外高差：450mm。墙身做法：墙身采用250厚的加气混凝土块。内粉刷为混合沙浆浆底，纸筋抹灰面，厚20mm,内墙涮两度涂料,外墙贴砖。楼面做法：楼面（大理石楼面），100厚现浇钢筋砼楼板，20厚板底抹灰。屋面做法（上人屋面）：见建筑设计部分。门窗做法：塑钢窗和木门。地质资料：工程地质和水文地质建筑场地的地质钻孔资料如下表：表1地质资料岩土名称土层厚度（m）层底高程（m）承载力特征值ƒaka（Kpa）杂填土0.5-0.580粘土1.3-1.8280场地土的特征周期（卓越周期）为0.30s，勘测时间，勘测范围内未见地下水。地震烈度：7度，设计基本地震加速度为0.1g，Ⅱ类场地，设计地震分组为第一组，抗震等级三级。基本风压：0=0.40KN/m2雪压：0.30KN/m2，地面粗糙度类别为B类。上人屋面活荷为2.0KN/m2，走廊、楼梯活荷载为2.5KN/m2，卫生间楼面活荷载为2.0KN/KN/m2，教室楼面活荷为2.0KN/KN/m2。2建筑设计2.1平面设计该建筑物总长度为42.4m，总宽度为17.8m，共五层，总建筑面积为3773.6m2,主体结构采用现浇钢筋混凝土框结构。图2-1建筑平面图2.1.1使用部分的平面设计使用房间面积的大小，主要由房间内部活动的特点，使用人数的多少以及设备的因素决定的，本建筑物为教学楼，主要使用房间为教室，各主要房间的具体设置在下表一一列出，如下表：表2-1房间设置表序号房间名称数量单个面积1大教室2964.82小教室543.23教师休息室543.24门房110.85储藏室110.87洗手间543.22.1.2门的宽度、数量和开启方式房间平面中门的最小宽度是由通过人流多少和搬进房间家具设备的大小决定的，如果室内人数多于50人，或房间面积大于60m2时，按照防火要求至少要设两个门，分别设在两端，以保证安全疏散，在进出人流频繁的地方，应使用弹簧门。教室设置两扇900宽的门，门扇开向室外。为了在发生危险时便于疏散，正面大门采用两扇宽为1.8m的双扇门，走廊两端的采用0.75m的双扇门，均向外开。2.1.3窗的大小和位置房间中窗的大小和位置主要是根据室内采光通风要求来考虑。采光方面，窗的大小直接影响到室内照明是否充足。各类房间照明要求是由室内使用上直接影响到室内是用上精确细密的程度来确定的。通常以窗口透光部分的面积和房间地面的采光面积比来初步确定或检验面积的大小。教室采光面积比为1/6~1/8，走廊和楼梯间大于1/10。教室采光面积比为，在范围之内楼梯间:均满足要求。2.1.4辅助房间通常根据各种建筑物的使用特点和是用人数的多少，先确定所需设备的个数建筑物中公共服务的卫生间应设置前室，这样使得卫生间比较隐藏，又有利于改善通向卫生间的走廊或过厅的卫生条件。为了节省交通面积，并使管道集中，采用套间布置。在本设计中，每层大约有400人上课，按规范规定:男卫生间：大便器5具/80人，设5具；小便器1具/40人，设10具；女卫生间：大便器1具/40人，设10具；洗手盆：1具/200人，设2具。2.1.5交通部分走廊的应符合人流通畅和建筑防火要求，通常单股人流的通行宽度约为500~600mm。由于走廊两侧设房间，走廊宽度采用3000mm，根据建筑物的耐火等级为二级，层数五层，走廊通行人数为60人，防火要求最小宽度为1m,符合要求。楼梯是房屋个层间的垂直交通部分，各楼层人流疏散的必经通路。楼梯设计主要根据使用要求和人流通行情况确定梯段和休息平台的宽度，梯段的宽度通常不小于1100mm~1200mm。2.2建筑剖面设计为防止室外雨水流入室内，并防止墙身受潮，将使内地坪提高到室外地坪450mm。首层、标准层与顶层层高均为3.3m。2.3其它部分详细做法和说明根据《设计规范》，采用如下设计(1).基础（墙基）防潮层：在－0.045以下基础两侧均用防水水泥砂浆防潮,20厚的1：2水泥砂浆掺5％避水浆，位置一般在－0.045标高处,适用于砖墙墙身。(2)．地面：人造大理石板地面20厚1：2水泥砂浆找平层100厚C30混凝土100厚素土夯实(3)．楼面：人造大理石板地面20厚1：2水泥砂浆...
