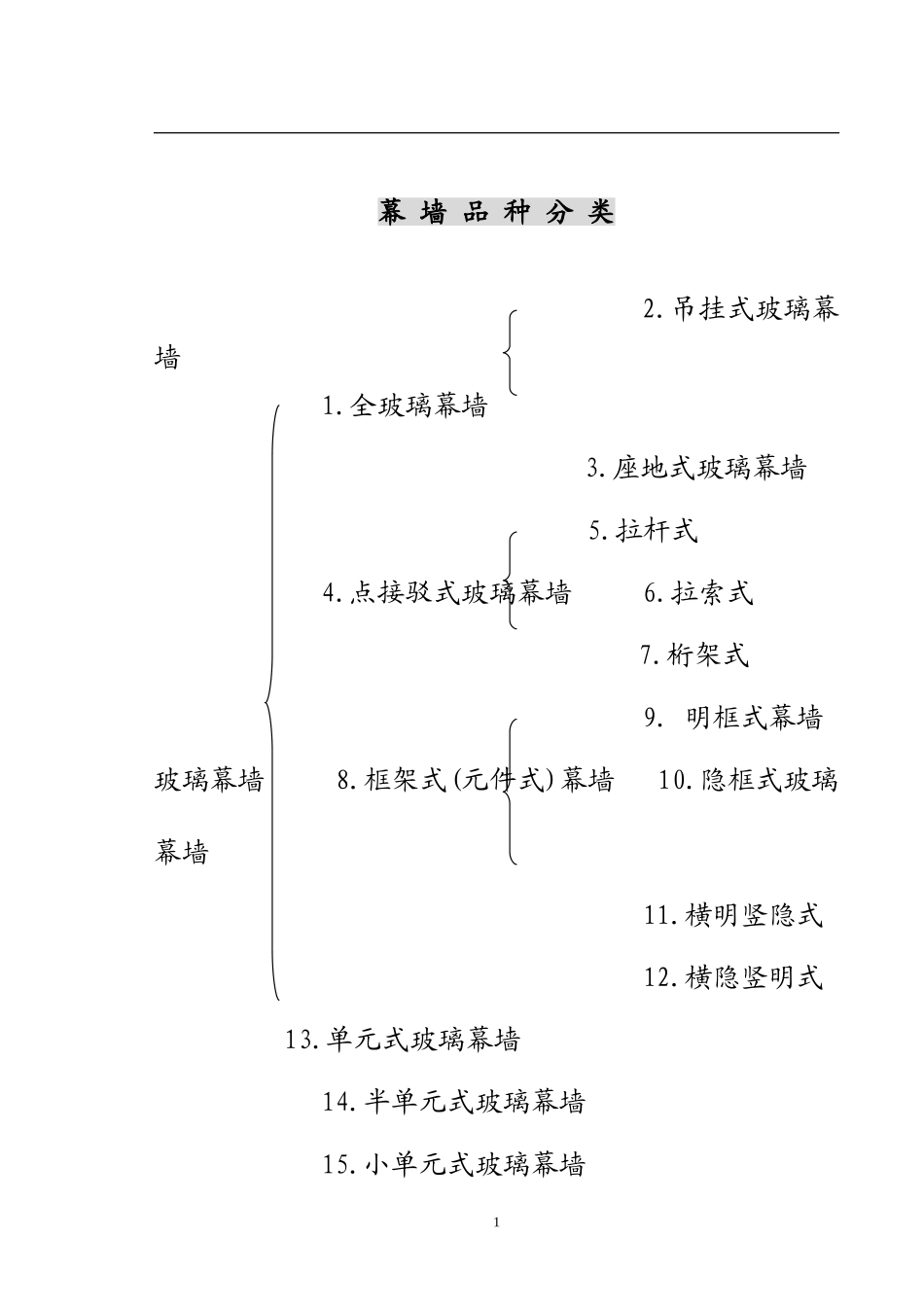

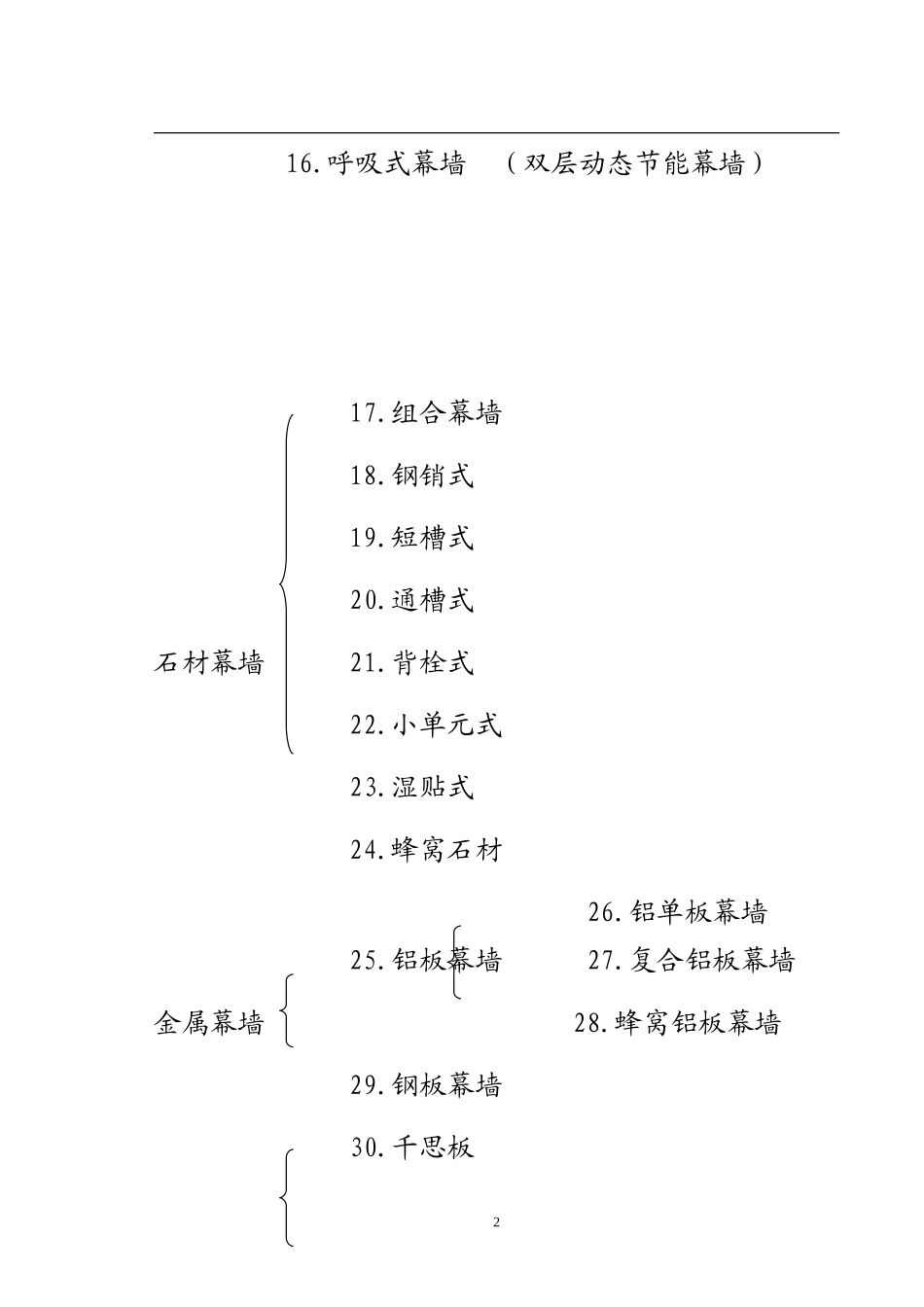

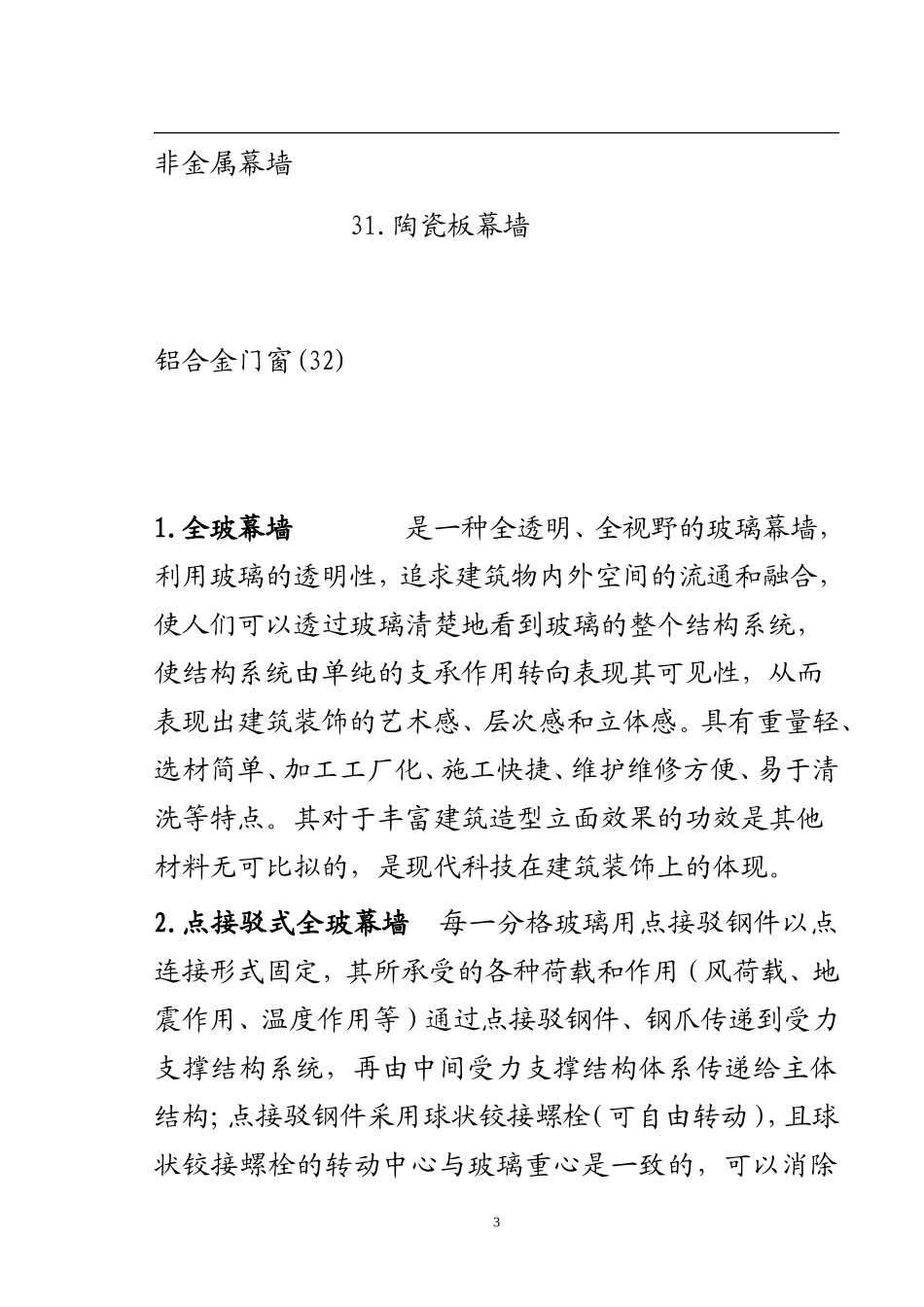

幕墙品种分类2.吊挂式玻璃幕墙1.全玻璃幕墙3.座地式玻璃幕墙5.拉杆式4.点接驳式玻璃幕墙6.拉索式7.桁架式9.明框式幕墙玻璃幕墙8.框架式(元件式)幕墙10.隐框式玻璃幕墙11.横明竖隐式12.横隐竖明式13.单元式玻璃幕墙14.半单元式玻璃幕墙15.小单元式玻璃幕墙116.呼吸式幕墙(双层动态节能幕墙)17.组合幕墙18.钢销式19.短槽式20.通槽式石材幕墙21.背栓式22.小单元式23.湿贴式24.蜂窝石材26.铝单板幕墙25.铝板幕墙27.复合铝板幕墙金属幕墙28.蜂窝铝板幕墙29.钢板幕墙30.千思板2非金属幕墙31.陶瓷板幕墙铝合金门窗(32)1.全玻幕墙是一种全透明、全视野的玻璃幕墙,利用玻璃的透明性,追求建筑物内外空间的流通和融合,使人们可以透过玻璃清楚地看到玻璃的整个结构系统,使结构系统由单纯的支承作用转向表现其可见性,从而表现出建筑装饰的艺术感、层次感和立体感。具有重量轻、选材简单、加工工厂化、施工快捷、维护维修方便、易于清洗等特点。其对于丰富建筑造型立面效果的功效是其他材料无可比拟的,是现代科技在建筑装饰上的体现。2.点接驳式全玻幕墙每一分格玻璃用点接驳钢件以点连接形式固定,其所承受的各种荷载和作用(风荷载、地震作用、温度作用等)通过点接驳钢件、钢爪传递到受力支撑结构系统,再由中间受力支撑结构体系传递给主体结构;点接驳钢件采用球状铰接螺栓(可自由转动),且球状铰接螺栓的转动中心与玻璃重心是一致的,可以消除3由于外力(风荷载、地震作用、温度作用等)引起的玻璃位移。点接驳钢爪有“H”形和“X”形等几种形式。支承玻璃的受力支承结构系统可以是玻璃肋、钢桁架也可以是不锈钢拉杆、拉索或混合结构。因此点接驳全幕墙可分为玻璃肋点接驳全玻幕墙、钢桁架点接驳全玻幕墙、拉索式点接驳全玻幕墙、混合结构形式点接驳全幕玻墙。3.拉杆式点接驳全玻幕墙是不锈钢拉杠柔性支承结构代替刚性桁架结构。拉杆式点接驳全玻璃幕墙采用预应力双层拉杆结构。一般设计成对称型,这是因为幕墙不仅要承受正风压,还要承受负风压,正风压的承力索在负风压时就变成了稳定杆;而负风压的承力杆在正风压时则变成稳定索。这样就保证了在正负风压的情况下,双层拉杆结构的受力完整性。双层拉杆结构的施工与设计的联系十分紧密,设计时,必须预先考虑施工的步骤,尤其必须预先规定好张拉预应力和铺设面板的步骤,实际施工时必须严格按照规定的步骤进行。4.拉索式点接驳全玻幕墙是不锈钢索柔性支承结构代替刚性桁架结构。拉索式点接驳全玻璃幕墙采用预应力双层悬索结构。一般设计成对称型,这是因为幕墙不仅要承受正风压,还要承受负风压,正风压的承力索在负风压时就变成了稳定索;而负风压的承力索在正风压时则4变成稳定索。这样就保证了在正负风压的情况下,双层悬索结构的受力完整性。双层悬索结构的施工与设计的联系十分紧密,设计时,必须预先考虑施工的步骤,尤其必须预先规定好张拉预应力和铺设面板的步骤,实际施工时必须严格按照规定的步骤进行。5.钢桁架点接驳式全玻幕墙是采用钢结构为支撑受力体系的玻璃幕墙,所用的钢结构可以是圆钢管钢杠,也可以是鱼腹式钢铰支桁架或其它形式铰支桁架。钢结构上安装钢爪,面板玻璃四角开孔,钢爪上的紧固件穿过面板玻璃上的孔,紧固后将玻璃固定在钢爪上。此结构选材灵活、施工简单。8.框架式8.框架式((元件式元件式))幕墙幕墙框架式(元件式,构件式)幕墙的竖框(或横梁)先安装在主体结构上,再安装横梁(或竖框),竖框和横梁组成框格,面板材料在工厂内加工成单元组件,再固定在竖框和横梁组成的框格上。面板材料单元组件所承受的荷载要通过竖框(或横梁)传递给主体结构。该结构较常见的形式是:竖框和横梁现场安装形成框格后将面板材料单元组件固定于骨架上,面板材料单元组件竖5向接逢在立柱上,横向接逢在横梁上,并进行密封胶接逢处理,防雨水渗透、空气渗透。框架式框架式((元件式元件式))幕墙主要特点幕墙主要特点1.施工手段灵活,工艺较为成熟,经过较多工程实践检验,是目前采用较多的幕墙结构形式。2.主体结构适应能力强,安装顺序基本不受主体结构的影响。3.采用密封胶接逢处理,水密性、气...
