一、液压系统调试试运方案VIP免费

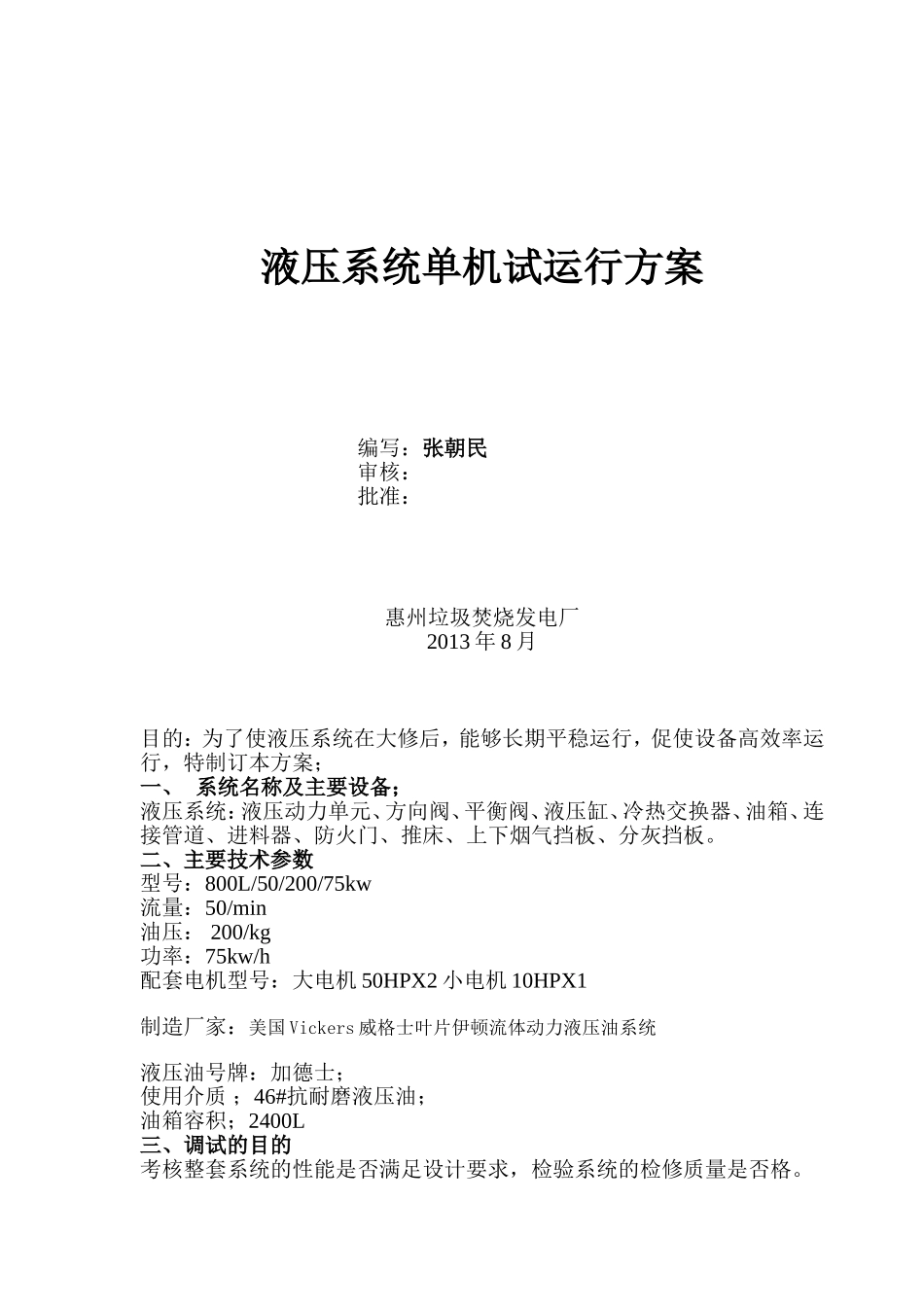

液压系统单机试运行方案编写：张朝民审核：批准：惠州垃圾焚烧发电厂2013年8月目的：为了使液压系统在大修后，能够长期平稳运行，促使设备高效率运行，特制订本方案；一、系统名称及主要设备；液压系统：液压动力单元、方向阀、平衡阀、液压缸、冷热交换器、油箱、连接管道、进料器、防火门、推床、上下烟气挡板、分灰挡板。二、主要技术参数型号：800L/50/200/75kw流量：50/min油压：200/kg功率：75kw/h配套电机型号：大电机50HPX2小电机10HPX1制造厂家：美国Vickers威格士叶片伊顿流体动力液压油系统液压油号牌：加德士；使用介质；46#抗耐磨液压油；油箱容积；2400L三、调试的目的考核整套系统的性能是否满足设计要求，检验系统的检修质量是否格。四、试运行应具备的条件1、所有与系统有关的检修工作均已结束，并按有关的规定验收签证，包括进出管道及防腐油漆、主要设备、附属设备、配套系统及紧固件检查、管道冲洗、电气及热控部分等检修工作。a．调试检验的基准液压动力单元总装精度检验的基准面。b、精度检验的条件c、精度检验前，液压机应调整水平，其工作台面纵横向水平度偏差不得超过标准。d、须使其处在液压系统工作位置并锁紧牢固。2、生产水系统试运已完成，并能提供可靠的生产冷却用水。a.在热交换器的地方，可采用自动热控装置，并应分别设置工作油和冷却介质的测温点；3、电气系统试验正常。a、液压回路须能在液压执行元件的起动、停止、空运转、调整和液压故障等工况下，防止产生失控运动与不正常的动作顺序，特别是手动控制时；当单独用压力顺序控制或时间顺序控制将会因顺序失灵而可能危及人身安全或损坏设备时，须采用位置的顺序控制。4、有关表计完好。a、液压系统的安全技术要求，应符合有关规定。b、压力表的量程一般应为额定压力的1．5～2倍。c、调试液压系统时，须将不必要的发热减少到最小，并使油液能得到有效地散热。油箱内的油温(或液压泵入口的油温)最高不应超过60℃。且油温不应低于15℃。5、就地及远程控制系统正常。a性能试验应在空运转试验和负荷运转试验过程中结合进行，按本厂设备要求技术条件中的专门试验规范进行试验，一般性能试验内容如下;a-1、起动、停止试验：连续进行，不少于3次，动作应灵敏、可靠；a-2、液压缸的伸缩试验：连续进行，不少于3次，动作应平稳、可靠；a-3、液压缸行程的调整试验：按最大行程长度进行调整，动作应平稳、可靠，a-4．液压缸行程限位器试验：一般可结合推床、进料器、挡板的行程调整试验进行，动作应准确、可靠；a-5、液压缸的行程速度调整试验：按最大空行程速度进行调整，动作应准确、可靠。a-6、进料器、推床、进退符合要求。各辊、轮、转动灵活。a-7、限位开关位置正确。a-8、阀门开关灵活、电磁阀动作正确。a-9附属装置试验：及其他附属装置的动作试验，均应协调、准确、可靠；a-10安全装置试验：装有紧急停止和紧急回程，意外电压恢复时防止电力驱动装置的自行接通、警铃(或蜂鸣器)警告灯、以及光电保护装置等的动作试验，均应安全、可靠；a-11泄压阀试验：结合超负荷试验进行，动作试验不少于3次，应灵敏可靠.五、启动前的检查准备工作1、各部位轴承检查和添加足够的润滑油、脂（说明书规定的牌号）。2、检查油质标号、油箱液位、就地及远程信号灯、表、盘等是否正常。3、建议盘车数圈，灵活无、无卡涩和摩擦声。4、通知启动循环水泵供冷却水，按泵类操作程序启动冷却水泵、按要求投运冷油器。5、通知电气值班人员摇测液压泵电机绝缘，500V摇表测绝缘不低于o.5MΩ，合格后送上电源刀闸。6、检查整套系统活动部位加油、脂、情况，确认是否有人在系统范围内工作，和与其他系统设备是否有冲突。7、准备好测振仪、测温枪、钳形电流表、记录表纸等用具。8、准备好对讲机之类的通讯工具。9、配备必需的图纸及设备说明书等技术资料，并对运行人员进行技术交底。六、试运行步骤1、启动液压泵机。观察运转方向（按设备要求方向为正确）、启动电流以及启动状况，机械有无异常声音，有上述情况之一、应马上停运查明原因、尽快处理.a、液压单元应符合有关现行安全技术标准和工业卫生规定。不论是结构、元件、液...
