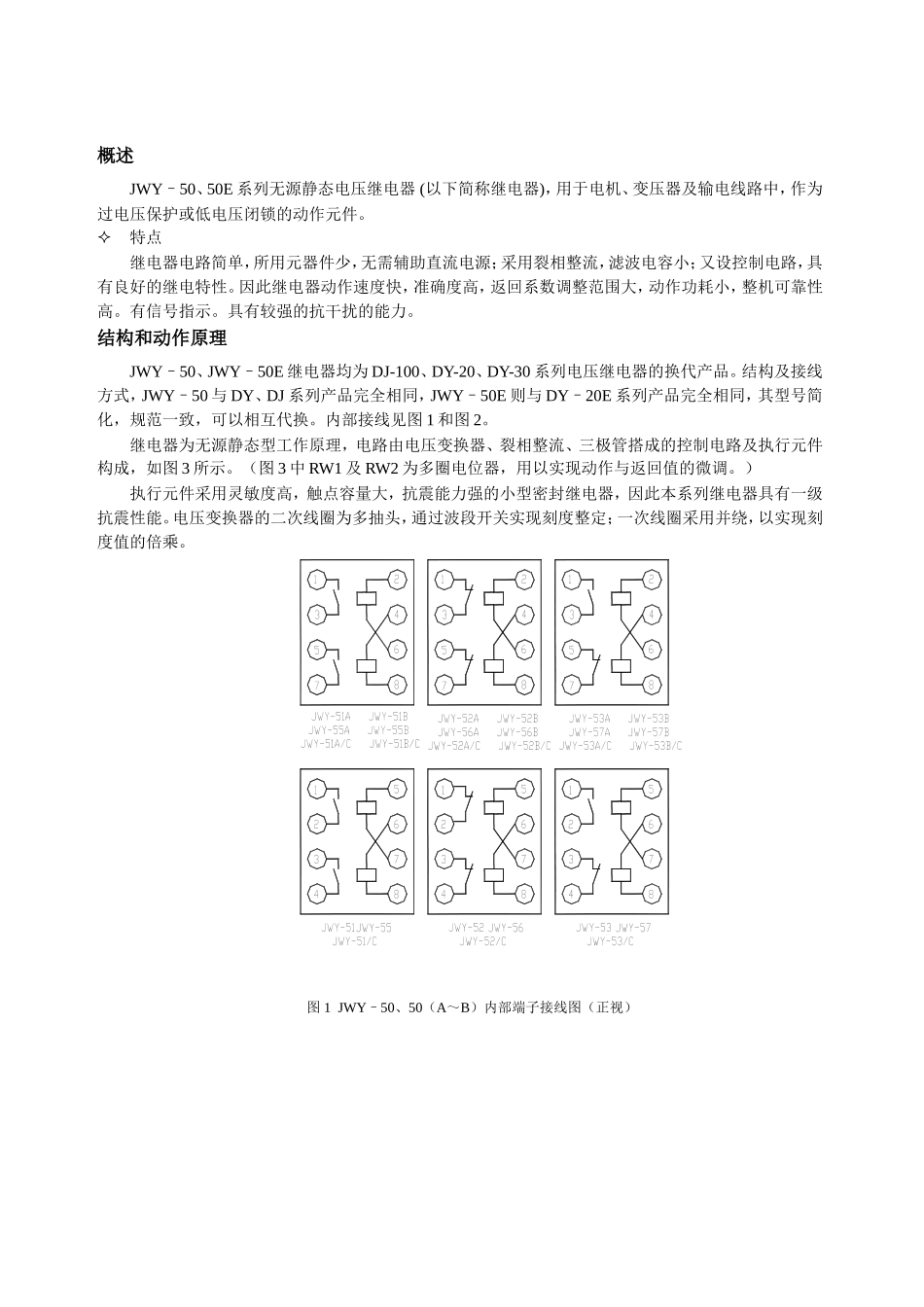

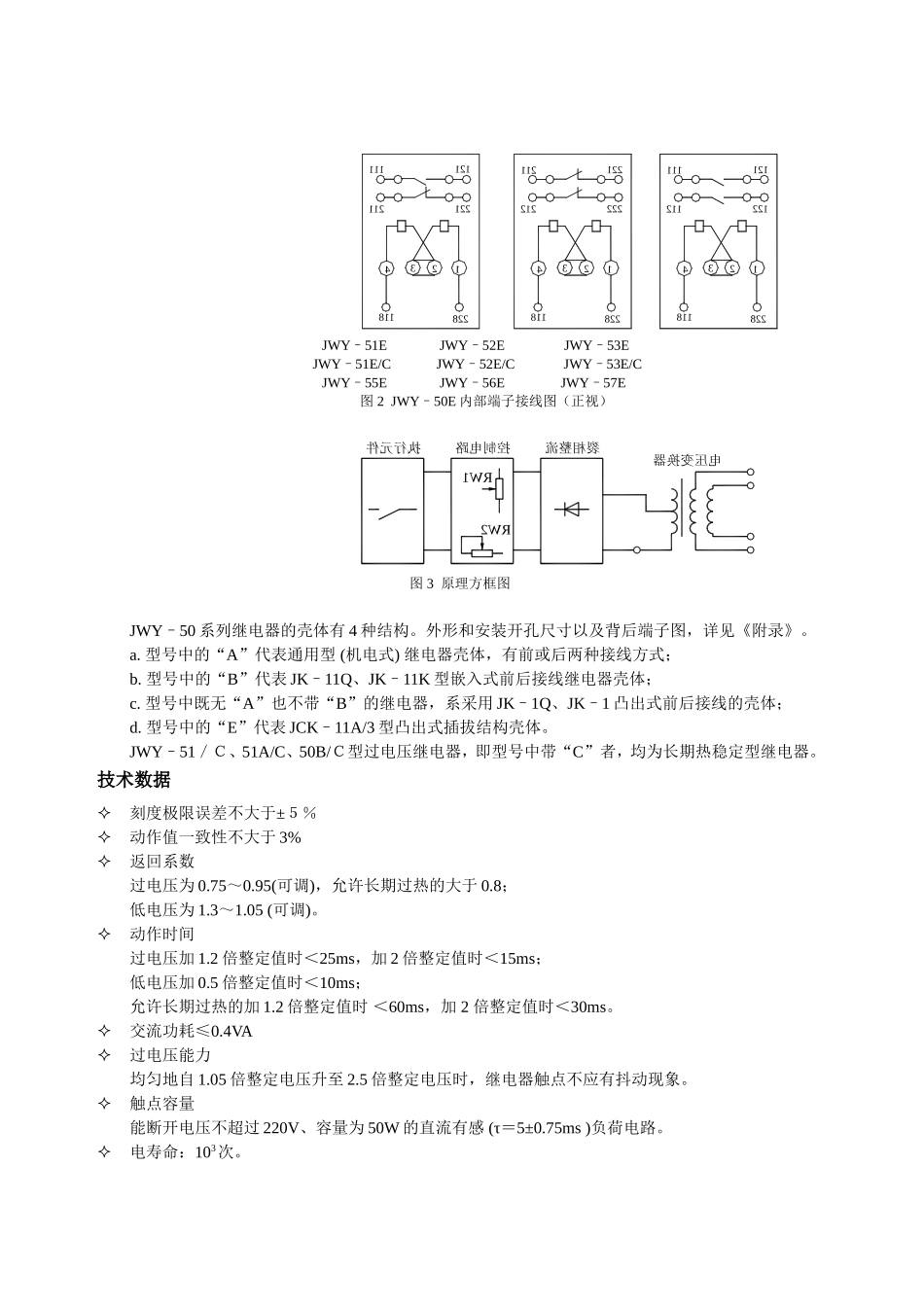

概述JWY–50、50E系列无源静态电压继电器(以下简称继电器)，用于电机、变压器及输电线路中，作为过电压保护或低电压闭锁的动作元件。特点继电器电路简单，所用元器件少，无需辅助直流电源；采用裂相整流，滤波电容小；又设控制电路，具有良好的继电特性。因此继电器动作速度快，准确度高，返回系数调整范围大，动作功耗小，整机可靠性高。有信号指示。具有较强的抗干扰的能力。结构和动作原理JWY–50、JWY–50E继电器均为DJ-100、DY-20、DY-30系列电压继电器的换代产品。结构及接线方式，JWY–50与DY、DJ系列产品完全相同，JWY–50E则与DY–20E系列产品完全相同，其型号简化，规范一致，可以相互代换。内部接线见图1和图2。继电器为无源静态型工作原理，电路由电压变换器、裂相整流、三极管搭成的控制电路及执行元件构成，如图3所示。（图3中RW1及RW2为多圈电位器，用以实现动作与返回值的微调。）执行元件采用灵敏度高，触点容量大，抗震能力强的小型密封继电器，因此本系列继电器具有一级抗震性能。电压变换器的二次线圈为多抽头，通过波段开关实现刻度整定；一次线圈采用并绕，以实现刻度值的倍乘。图1JWY–50、50（A～B）内部端子接线图（正视）JWY–51EJWY–52EJWY–53EJWY–51E/CJWY–52E/CJWY–53E/CJWY–55EJWY–56EJWY–57E图2JWY–50E内部端子接线图（正视）图3原理方框图JWY–50系列继电器的壳体有4种结构。外形和安装开孔尺寸以及背后端子图，详见《附录》。a.型号中的“A”代表通用型(机电式)继电器壳体，有前或后两种接线方式；b.型号中的“B”代表JK–11Q、JK–11K型嵌入式前后接线继电器壳体；c.型号中既无“A”也不带“B”的继电器，系采用JK–1Q、JK–1凸出式前后接线的壳体；d.型号中的“E”代表JCK–11A/3型凸出式插拔结构壳体。JWY–51／Ｃ、51A/C、50B/Ｃ型过电压继电器，即型号中带“C”者，均为长期热稳定型继电器。技术数据刻度极限误差不大于±５％动作值一致性不大于3%返回系数过电压为0.75～0.95(可调)，允许长期过热的大于0.8；低电压为1.3～1.05(可调)。动作时间过电压加1.2倍整定值时＜25ms，加2倍整定值时＜15ms；低电压加0.5倍整定值时＜10ms；允许长期过热的加1.2倍整定值时＜60ms，加2倍整定值时＜30ms。交流功耗≤0.4VA过电压能力均匀地自1.05倍整定电压升至2.5倍整定电压时，继电器触点不应有抖动现象。触点容量能断开电压不超过220V、容量为50W的直流有感(τ＝5±0.75ms)负荷电路。电寿命：103次。介质强度继电器的输入与触点电路对底座的安装点，以及输入与触点电路之间，应能承受交流50Hz、2kV(有效值)试验电压、历时1min的试验而无绝缘击穿或闪络现象。继电器规格及其它技术数据见表1～2。安装、使用和维护继电器的安装应按工厂提供的内部接线图进行。继电器使用前，应按有关规程进行校验检查。改变整定值时，除改变线圈的连接方式外，还要改变刻度盘上的开关位置，然后调整微调电位器使动作值等于整定值。灯亮表示过电压继电器已动作，而对低电压继电器来说是释放状态。在用户遵守保管和使用规则的条件下，从制造厂发货给用户之日起两年内，产品因制造质量问题发生损坏或不能正常工作时，制造厂应免费为用户修理或更换产品及零件。订货须知订货单中应指明：名称及型号；最大整定值；订货数量；收货地址及单位。表1型号触点数量动作类型动合动断JWY–51、51A、51B、51EJWY–51/C、51A/C、51B/C、51E/C2过电压JWY–52、52A、52B、52EJWY–52/C、52A/C、52B/C、52E/C2过电压JWY–53、53A、53B、53EJWY–53/C、53A/C、53B/C、53E/C11过电压JWY–55、55A、55B、55E2低电压JWY–56、56A、56B、56E2低电压JWY–57、57A、57B、57E11低电压表2型号最大整定电压（V）额定电压（V）长期允许电压（V）电压整定范围（V）动作电压（V）额定频率线圈并联线圈串联线圈并联线圈串联线圈并联线圈串联JWY–51～53BJWY–51E～53E603060357015～6015～3030～6050Hz20010020011022050～20050～100100～200400200400220440100～400100～200200～400JWY–55～57BJWY–55E～57E483060357012～4812～2424～4816010020011022040～16040～8080～16032020040022044080～32080～160160～320JWY–51～53B/CJWY–51E～53E/C6010020011022015～6015～3030～60
