防水型光伏控制器VIP免费

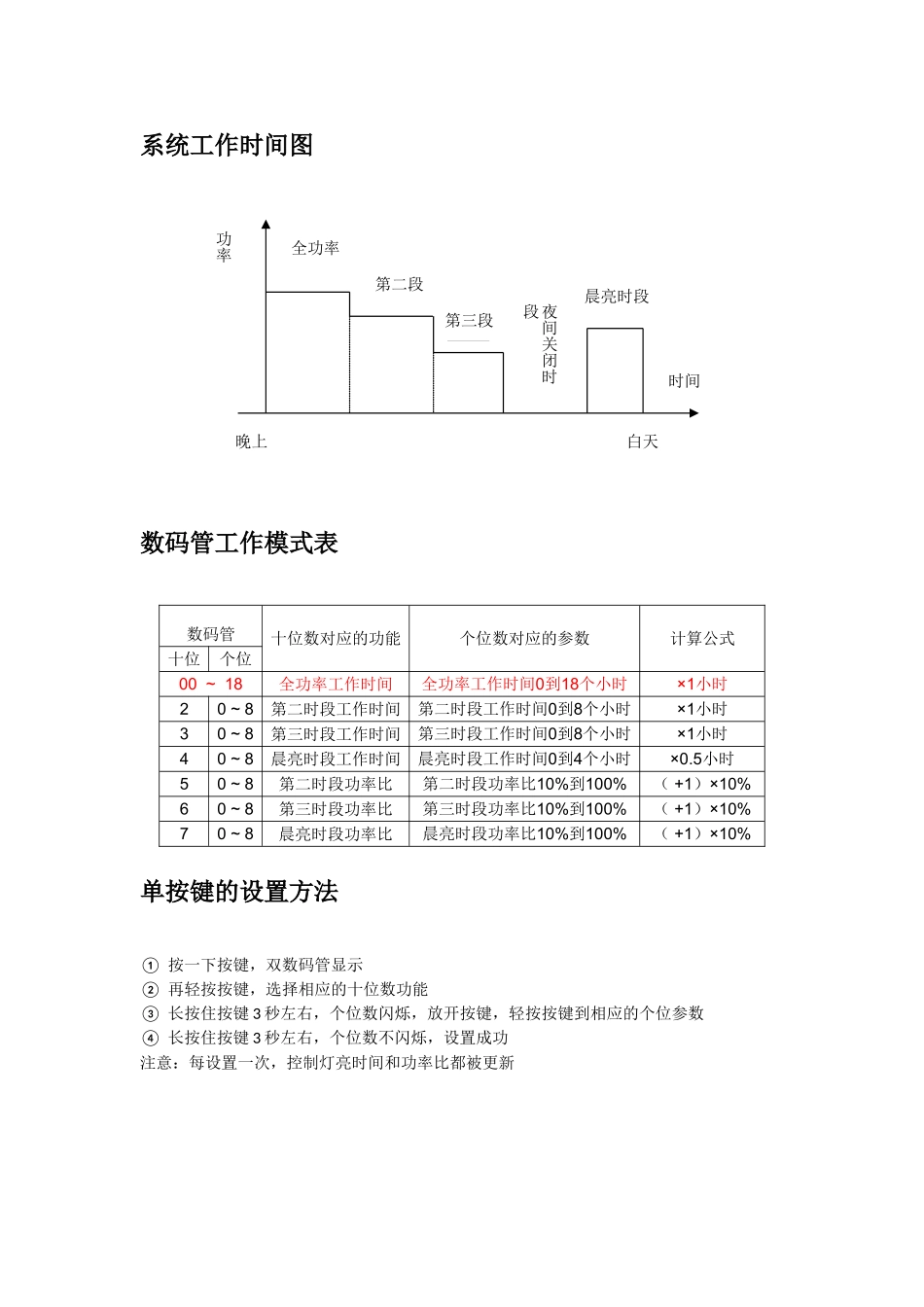

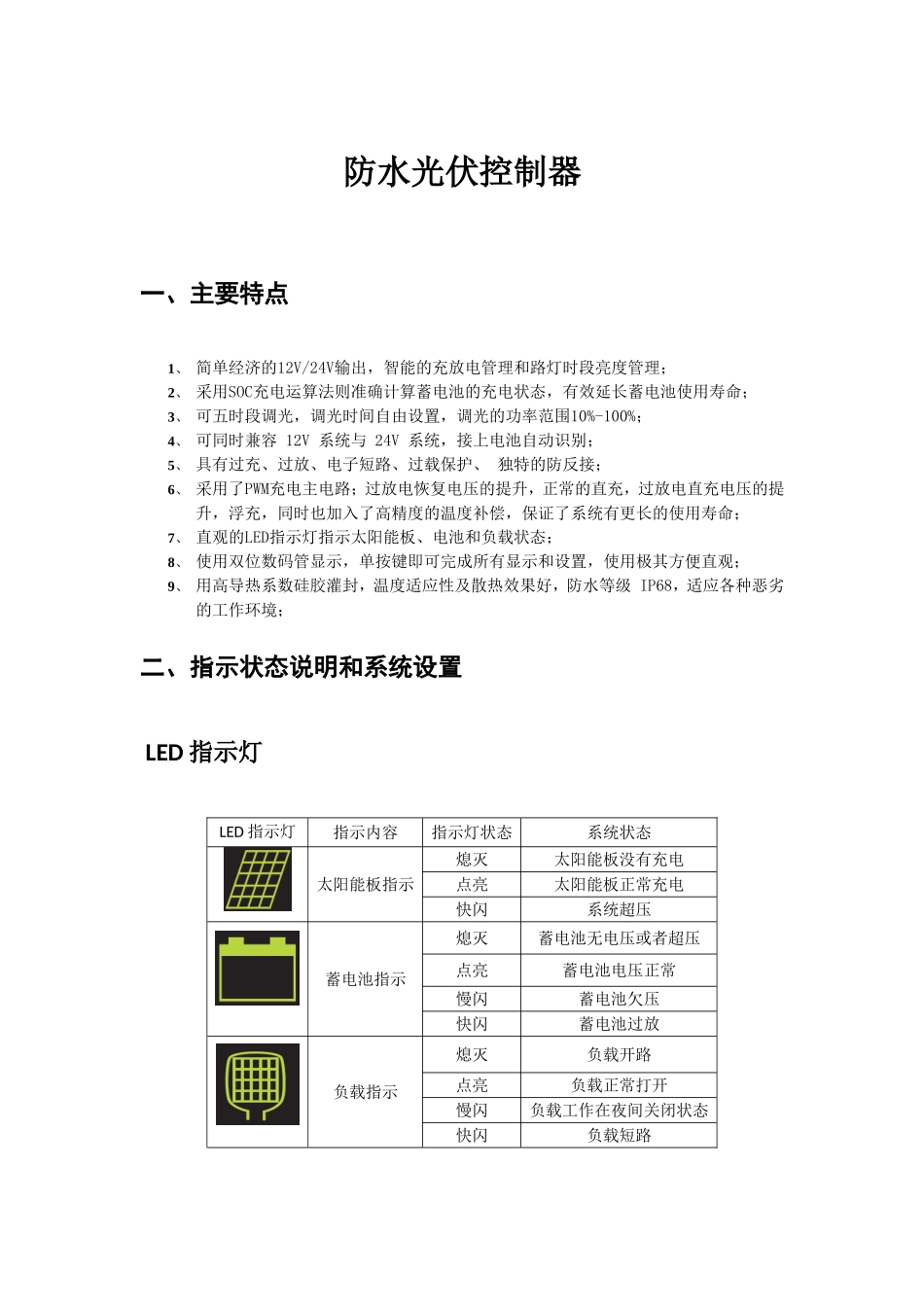

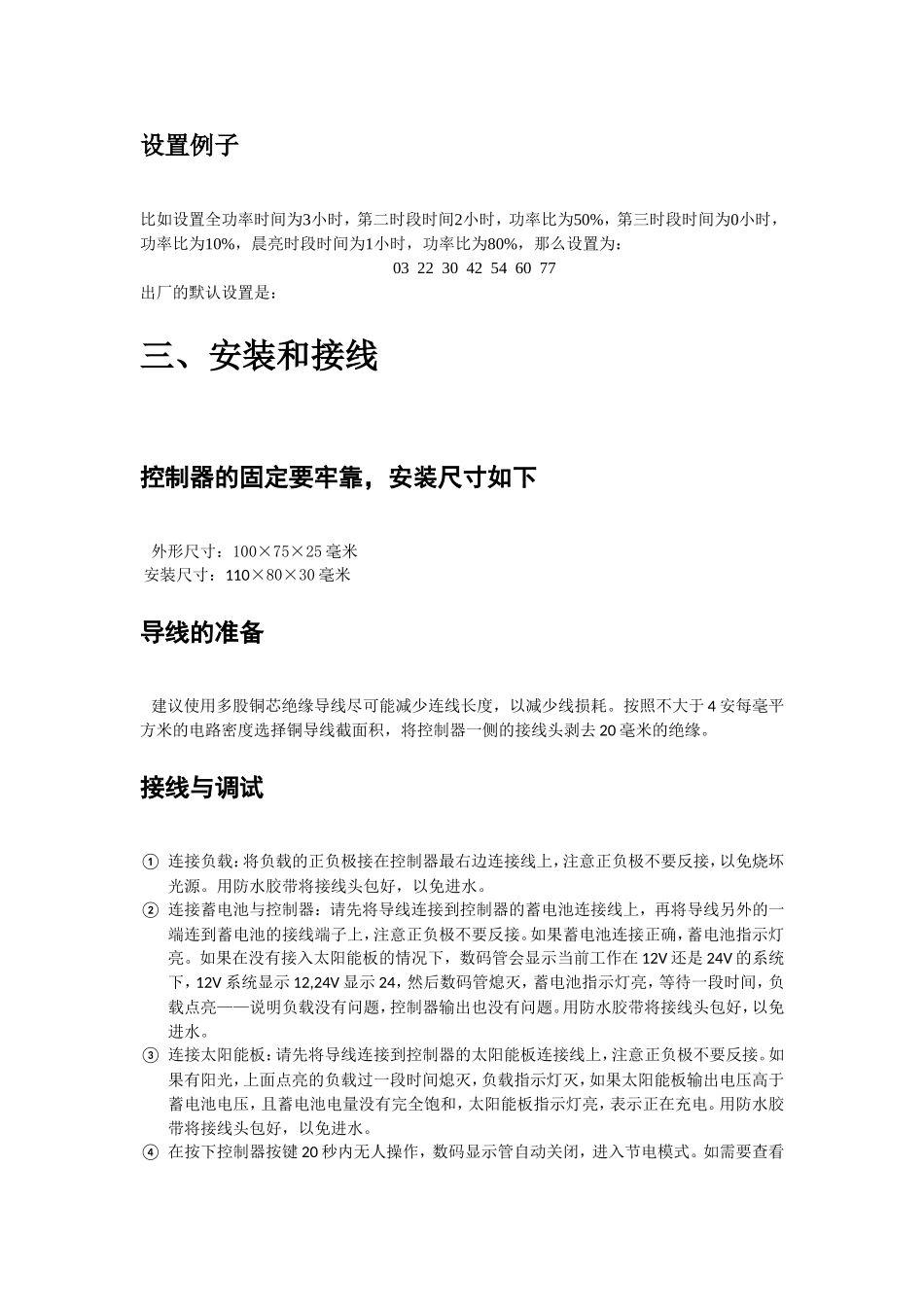

防水光伏控制器一、主要特点1、简单经济的12V/24V输出，智能的充放电管理和路灯时段亮度管理；2、采用SOC充电运算法则准确计算蓄电池的充电状态，有效延长蓄电池使用寿命；3、可五时段调光，调光时间自由设置，调光的功率范围10%-100%；4、可同时兼容12V系统与24V系统，接上电池自动识别；5、具有过充、过放、电子短路、过载保护、独特的防反接；6、采用了PWM充电主电路；过放电恢复电压的提升，正常的直充，过放电直充电压的提升，浮充，同时也加入了高精度的温度补偿，保证了系统有更长的使用寿命；7、直观的LED指示灯指示太阳能板、电池和负载状态；8、使用双位数码管显示，单按键即可完成所有显示和设置，使用极其方便直观；9、用高导热系数硅胶灌封，温度适应性及散热效果好，防水等级IP68，适应各种恶劣的工作环境；二、指示状态说明和系统设置LED指示灯LED指示灯指示内容指示灯状态系统状态太阳能板指示熄灭太阳能板没有充电点亮太阳能板正常充电快闪系统超压蓄电池指示熄灭蓄电池无电压或者超压点亮蓄电池电压正常慢闪蓄电池欠压快闪蓄电池过放负载指示熄灭负载开路点亮负载正常打开慢闪负载工作在夜间关闭状态快闪负载短路系统工作时间图数码管工作模式表数码管十位数对应的功能个位数对应的参数计算公式十位个位00~18全功率工作时间全功率工作时间0到18个小时×1小时20~8第二时段工作时间第二时段工作时间0到8个小时×1小时30~8第三时段工作时间第三时段工作时间0到8个小时×1小时40~8晨亮时段工作时间晨亮时段工作时间0到4个小时×0.5小时50~8第二时段功率比第二时段功率比10%到100%（+1）×10%60~8第三时段功率比第三时段功率比10%到100%（+1）×10%70~8晨亮时段功率比晨亮时段功率比10%到100%（+1）×10%单按键的设置方法①按一下按键，双数码管显示②再轻按按键，选择相应的十位数功能③长按住按键3秒左右，个位数闪烁，放开按键，轻按按键到相应的个位参数④长按住按键3秒左右，个位数不闪烁，设置成功注意：每设置一次，控制灯亮时间和功率比都被更新全功率第二段第三段晨亮时段功率晚上白天夜间关闭时段时间设置例子比如设置全功率时间为3小时，第二时段时间2小时，功率比为50%，第三时段时间为0小时，功率比为10%，晨亮时段时间为1小时，功率比为80%，那么设置为：03223042546077出厂的默认设置是：三、安装和接线控制器的固定要牢靠，安装尺寸如下外形尺寸：100×75×25毫米安装尺寸：110×80×30毫米导线的准备建议使用多股铜芯绝缘导线尽可能减少连线长度，以减少线损耗。按照不大于4安每毫平方米的电路密度选择铜导线截面积，将控制器一侧的接线头剥去20毫米的绝缘。接线与调试①连接负载：将负载的正负极接在控制器最右边连接线上，注意正负极不要反接，以免烧坏光源。用防水胶带将接线头包好，以免进水。②连接蓄电池与控制器：请先将导线连接到控制器的蓄电池连接线上，再将导线另外的一端连到蓄电池的接线端子上，注意正负极不要反接。如果蓄电池连接正确，蓄电池指示灯亮。如果在没有接入太阳能板的情况下，数码管会显示当前工作在12V还是24V的系统下，12V系统显示12,24V显示24，然后数码管熄灭，蓄电池指示灯亮，等待一段时间，负载点亮——说明负载没有问题，控制器输出也没有问题。用防水胶带将接线头包好，以免进水。③连接太阳能板：请先将导线连接到控制器的太阳能板连接线上，注意正负极不要反接。如果有阳光，上面点亮的负载过一段时间熄灭，负载指示灯灭，如果太阳能板输出电压高于蓄电池电压，且蓄电池电量没有完全饱和，太阳能板指示灯亮，表示正在充电。用防水胶带将接线头包好，以免进水。④在按下控制器按键20秒内无人操作，数码显示管自动关闭，进入节电模式。如需要查看控制器工作状态，按下按键即可查看。此功能对小功率系统十分重要，一天可节约0.3AH的电量。连接示意图四、常见故障现象及处理方法在出现下列现象时，请按照下述方法进行检查：现象解决办法当有阳光直射太阳能板时，充电指示不亮；请检查太阳能板两端的接线是否正确，接触是否可靠；太阳能板指示灯快闪，蓄电池指示灯关闭；系统超压，检查蓄电池连接是否可靠，或者充...
