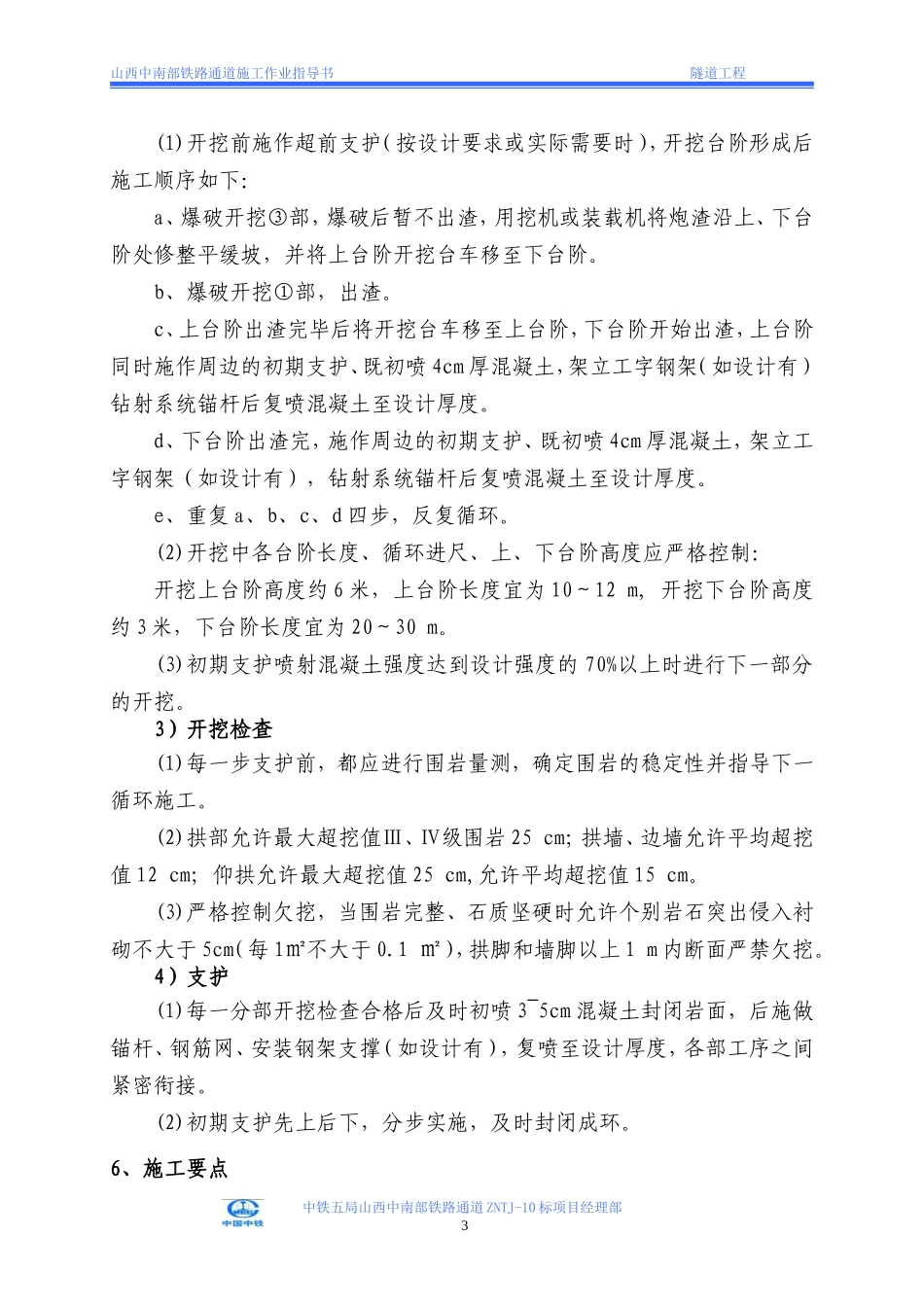

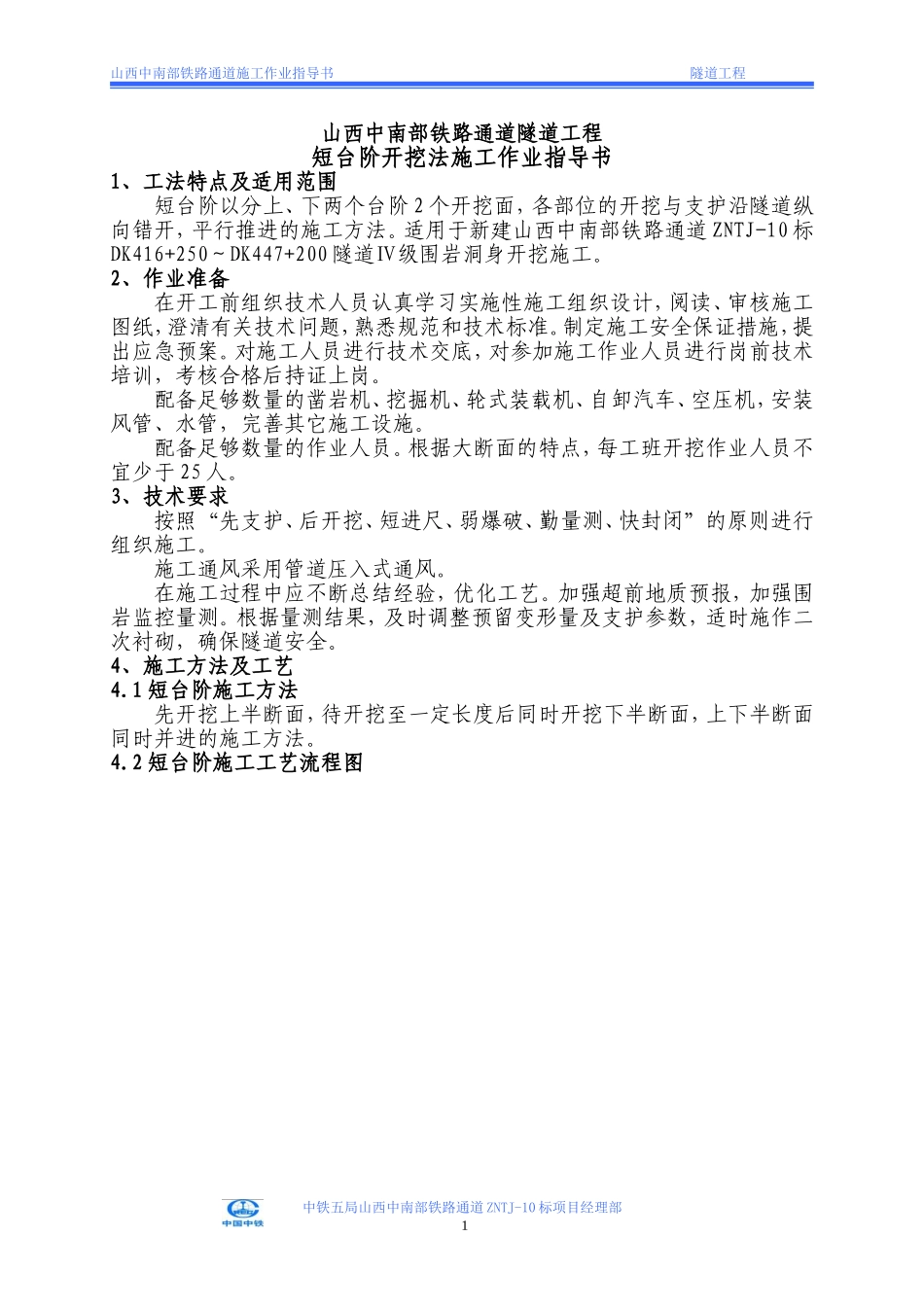

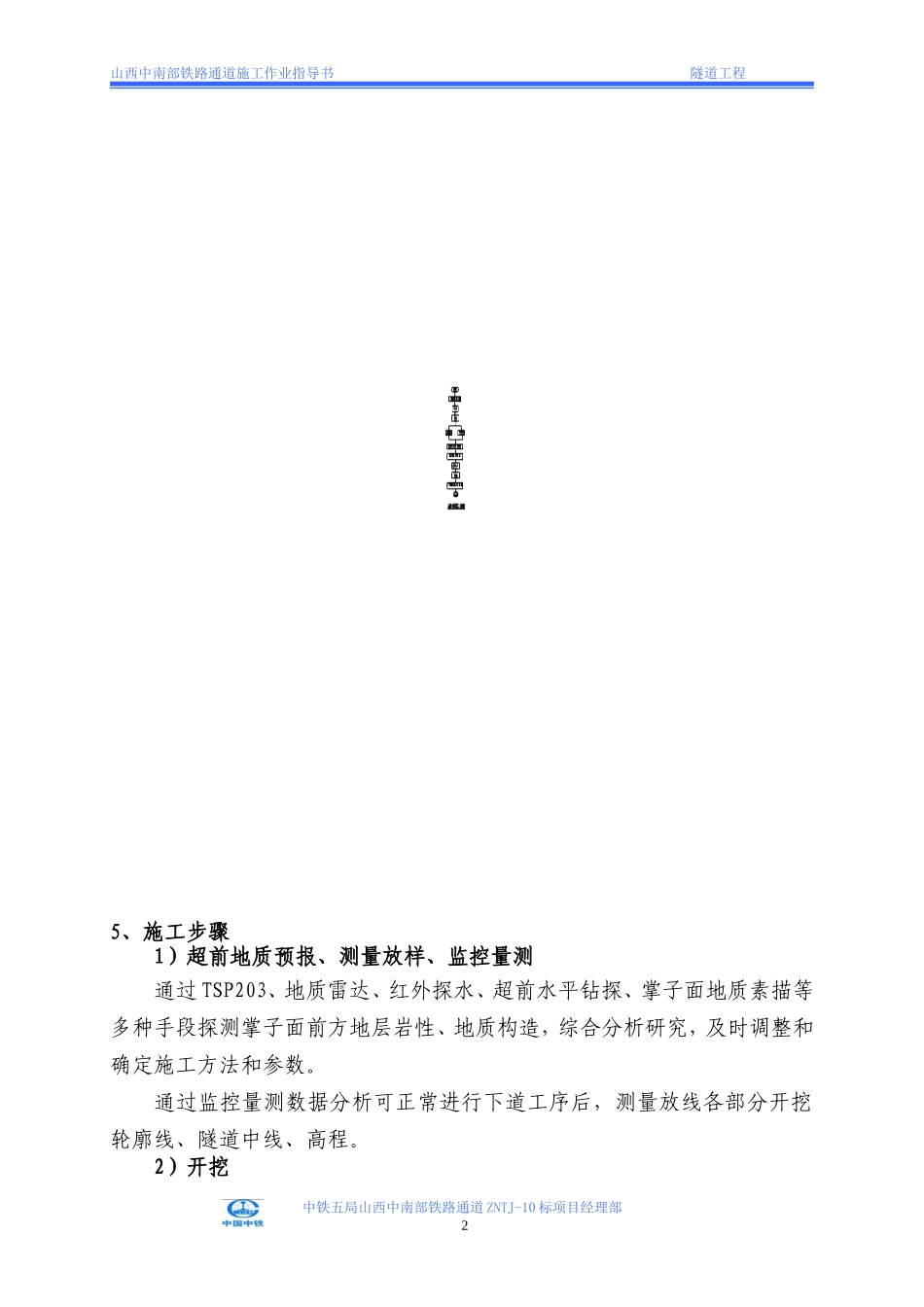

山西中南部铁路通道施工作业指导书隧道工程山西中南部铁路通道隧道工程短台阶开挖法施工作业指导书1、工法特点及适用范围短台阶以分上、下两个台阶2个开挖面，各部位的开挖与支护沿隧道纵向错开，平行推进的施工方法。适用于新建山西中南部铁路通道ZNTJ-10标DK416+250～DK447+200隧道Ⅳ级围岩洞身开挖施工。2、作业准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工作业人员进行岗前技术培训，考核合格后持证上岗。配备足够数量的凿岩机、挖掘机、轮式装载机、自卸汽车、空压机，安装风管、水管，完善其它施工设施。配备足够数量的作业人员。根据大断面的特点，每工班开挖作业人员不宜少于25人。3、技术要求按照“先支护、后开挖、短进尺、弱爆破、勤量测、快封闭”的原则进行组织施工。施工通风采用管道压入式通风。在施工过程中应不断总结经验，优化工艺。加强超前地质预报，加强围岩监控量测。根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道安全。4、施工方法及工艺4.1短台阶施工方法先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上下半断面同时并进的施工方法。4.2短台阶施工工艺流程图中铁五局山西中南部铁路通道ZNTJ-10标项目经理部1山西中南部铁路通道施工作业指导书隧道工程5、施工步骤1）超前地质预报、测量放样、监控量测通过TSP203、地质雷达、红外探水、超前水平钻探、掌子面地质素描等多种手段探测掌子面前方地层岩性、地质构造，综合分析研究，及时调整和确定施工方法和参数。通过监控量测数据分析可正常进行下道工序后，测量放线各部分开挖轮廓线、隧道中线、高程。2）开挖中铁五局山西中南部铁路通道ZNTJ-10标项目经理部2山西中南部铁路通道施工作业指导书隧道工程(1)开挖前施作超前支护（按设计要求或实际需要时），开挖台阶形成后施工顺序如下：a、爆破开挖③部，爆破后暂不出渣，用挖机或装载机将炮渣沿上、下台阶处修整平缓坡，并将上台阶开挖台车移至下台阶。b、爆破开挖①部，出渣。c、上台阶出渣完毕后将开挖台车移至上台阶，下台阶开始出渣，上台阶同时施作周边的初期支护、既初喷4cm厚混凝土，架立工字钢架（如设计有）钻射系统锚杆后复喷混凝土至设计厚度。d、下台阶出渣完，施作周边的初期支护、既初喷4cm厚混凝土，架立工字钢架（如设计有），钻射系统锚杆后复喷混凝土至设计厚度。e、重复a、b、c、d四步，反复循环。(2)开挖中各台阶长度、循环进尺、上、下台阶高度应严格控制：开挖上台阶高度约6米，上台阶长度宜为10～12m,开挖下台阶高度约3米，下台阶长度宜为20～30m。(3)初期支护喷射混凝土强度达到设计强度的70%以上时进行下一部分的开挖。3）开挖检查(1)每一步支护前，都应进行围岩量测，确定围岩的稳定性并指导下一循环施工。(2)拱部允许最大超挖值Ⅲ、Ⅳ级围岩25cm；拱墙、边墙允许平均超挖值12cm；仰拱允许最大超挖值25cm,允许平均超挖值15cm。(3)严格控制欠挖，当围岩完整、石质坚硬时允许个别岩石突出侵入衬砌不大于5cm（每1㎡不大于0.1㎡），拱脚和墙脚以上1m内断面严禁欠挖。4）支护(1)每一分部开挖检查合格后及时初喷3~5cm混凝土封闭岩面，后施做锚杆、钢筋网、安装钢架支撑（如设计有），复喷至设计厚度，各部工序之间紧密衔接。(2)初期支护先上后下，分步实施，及时封闭成环。6、施工要点中铁五局山西中南部铁路通道ZNTJ-10标项目经理部3山西中南部铁路通道施工作业指导书隧道工程1）上台阶长度控制在12~13m以内，便于上台阶作业和控制安全步距，上台阶高度控制在6.0m~6.5m，下台阶4.0m，便于台车移位。2）上台阶开挖台车要轻便、坚固，便于装载机移动。3）下台阶需先爆破，爆破后整理爬坡道，装载机进入上台阶，开挖台车移位至下台阶安全距离。中铁五局山西中南部铁路通道ZNTJ-10标项目经理部4山西中南部铁路通道施工作业指导书隧道工程中铁五局山西中南部铁路通道ZNTJ-10标项目经理部5短短山西中南部铁路通道施工作业指导书隧道工程6、劳动组织架子队...
