液压动力转向的工作原理VIP专享VIP免费

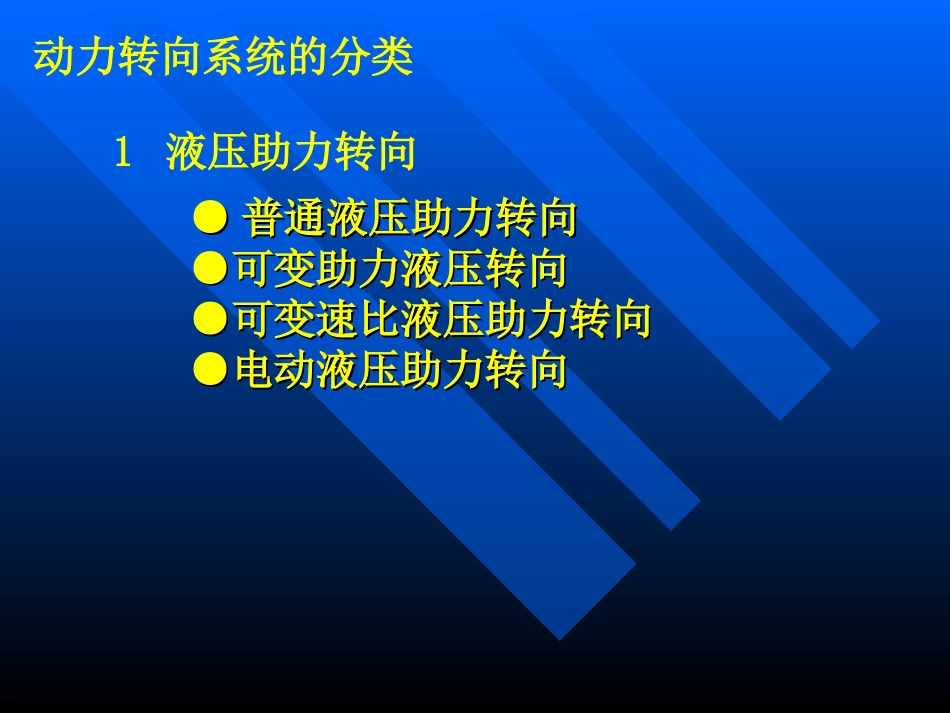

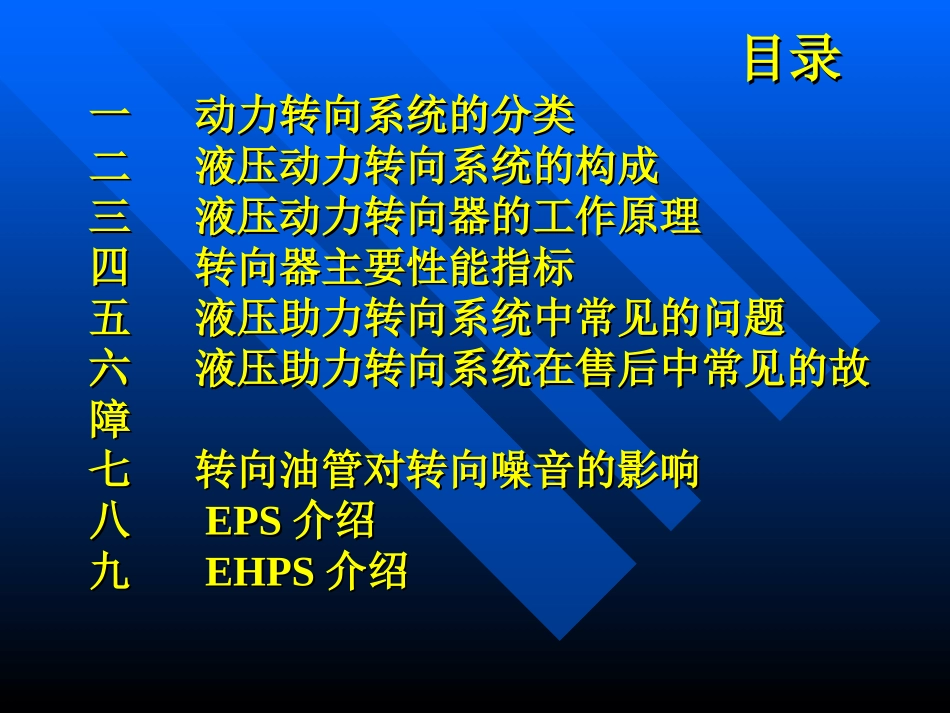

液压动力转向的工作原理液压动力转向的工作原理目录目录一动力转向系统的分类一动力转向系统的分类二液压动力转向系统的构成二液压动力转向系统的构成三液压动力转向器的工作原理三液压动力转向器的工作原理四转向器主要性能指标四转向器主要性能指标五液压助力转向系统中常见的问题五液压助力转向系统中常见的问题六液压助力转向系统在售后中常见的故六液压助力转向系统在售后中常见的故障障七转向油管对转向噪音的影响七转向油管对转向噪音的影响八八EPSEPS介绍介绍九九EHPSEHPS介绍介绍●●普通液压助力转向普通液压助力转向●可变助力液压转向●可变助力液压转向●可变速比液压助力转向●可变速比液压助力转向●电动液压助力转向●电动液压助力转向动力转向系统的分类1液压助力转向●●管柱助力式管柱助力式●转向器助力式●转向器助力式●齿条助力式●齿条助力式●齿轮助力式●齿轮助力式动力转向系统的分类2电动助力转向●●液压助力转向器液压助力转向器●●转向油泵转向油泵●●转向油管转向油管●转向油罐●转向油罐液压助力转向系统的构成11左转向左转向液压助力转向器工作原理左转向时，通过转向阀的分配，高压油进入油缸的左腔。在高压油的作用下，齿条向右移动，推动车轮。液压助力转向器工作原理2右转向右转向时，通过转向阀的分配，高压油进入油缸的右腔。在高压油的作用下，齿条向左移动，推动车轮。液压助力转向器工作原理3直线行驶直线行驶时，转向阀处于中间位置，油缸的左右腔的油压是平衡的，没有油压推动齿条移动。右转向时，通过转向阀的分配，高压油进入油缸的右腔。在高压油的作用下，齿条向左移动，推动车轮。转向器主要性能指标●阀的特性。影响转向手力和操纵稳定性。影响阀特性的主要因素：1扭杆的刚度2输入轴的阀限流边。转向器主要性能指标●空载转动力矩。影响转向手感和回正。影响空载转动力矩的主要因素：1齿轮和齿条的啮合摩擦力2内部零件的摩擦力转向器主要性能指标●齿条移动力。影响转向回正。影响齿条移动力的主要因素：1齿轮和齿条啮合摩擦力2内部零件摩擦力，包括密封圈、油封、轴承、齿条的支承套3油孔过小，产生液压阻力转向器主要性能指标●阀的流动噪音—咝咝声影响阀的噪音的主要因素：1输入轴限流边的尺寸2限流边的一致性3油孔的大小4毛刺转向器主要性能指标●齿轮和齿条啮合间隙。影响转向连续性和出现异响。影响齿轮齿条啮合间隙的主要因素：调整转向器主要性能指标●内泄漏。影响快速转向的助力效果影响内泄漏的主要因素：1内部密封圈的密封性能2阀的配合间隙液压转向系统中常见的问题●转向沉原因：1转向器与整车不匹配，输出力过小2转向器阀特性—输入扭矩大3油泵不匹配，压力过低4油泵不匹配，流量过小5转向管柱摩擦力大，转动力矩大6转向管柱的万向节叉的翻转力矩大液压转向系统中常见的问题●转向力不均匀，转向不柔顺原因：1转向器齿轮齿条啮合不平稳2转向管柱的万向节叉的翻转力矩大液压转向系统中常见的问题●回正性能差原因：1转向器齿条移动力大2转向管柱摩擦力大，转动力矩大3转向管柱的万向节叉的翻转力矩大液压转向系统中常见的问题●转向噪音和异响原因：1转向器阀的噪音2转向器与油泵的匹配—嗡嗡声液压助力转向系统在售后中的常见故障●转向沉或者失去转向助力原因：1转向器内部磨损，不能建立转向助力2油泵磨损，不能建立转向助力3转向阀被杂质卡住，导致转向阀不能打开4油泵的安全阀被杂质卡住，处于泄压状态液压助力转向系统在售后中的常见故障●转向器漏油原因：1转向器油封的质量2转向器油封不能适应高温或低温的环境3油液的清洁度差，油封磨损4密封的表面被破坏5防护罩破损，导致灰尘进入密封表面或者水侵入导致密封表面锈蚀液压助力转向系统在售后中的常见故障●转向异响原因：1转向器齿轮和齿条磨损，出现了啮合间隙2转向拉杆磨损出现间隙3转向管柱的万向节叉出现间隙转向油管对转向噪音的影响●转向油管的软管材料和长度。影响液压振动频率，影响了转向噪音●在转向高压软管内置放降噪管，调谐了转向油泵和转向器之间的振动频率，可以有效降低转向系统噪音。在高压油管中置放降噪管
