涂层厚度检测 涂层厚度测定 原理及方法-科标VIP免费

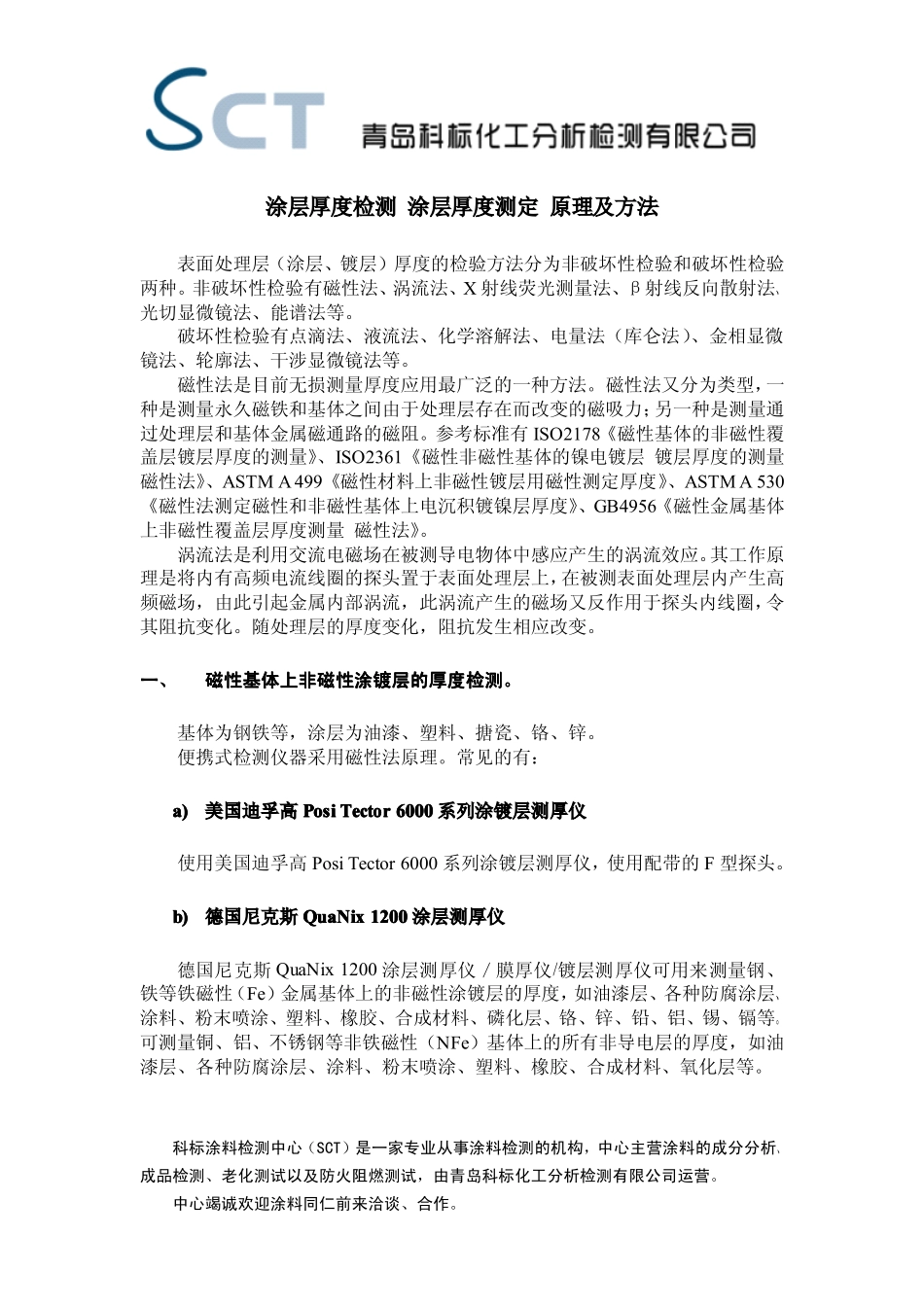

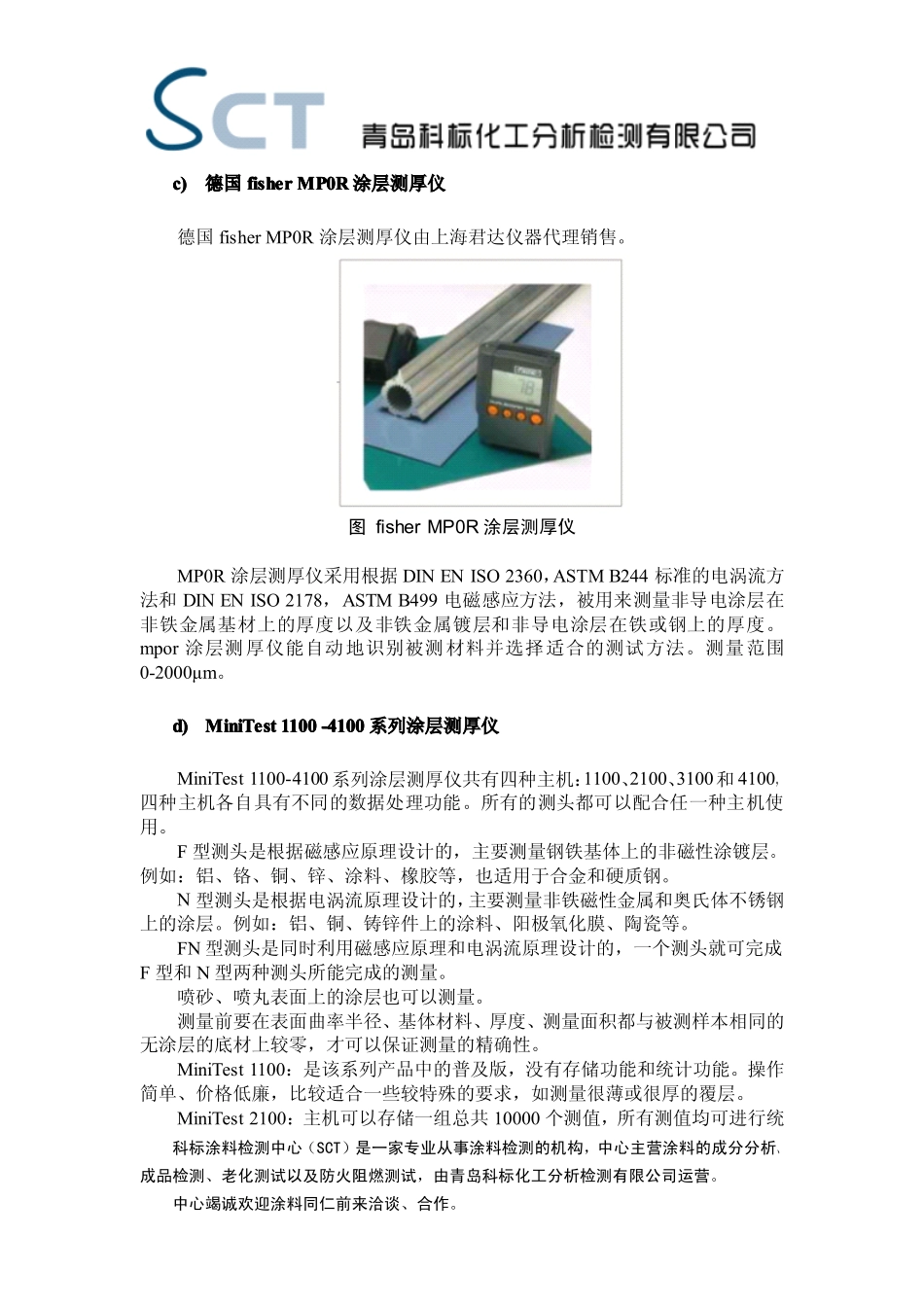

科标涂料检测中心（SCT）是一家专业从事涂料检测的机构，中心主营涂料的成分分析、成品检测、老化测试以及防火阻燃测试，由青岛科标化工分析检测有限公司运营。中心竭诚欢迎涂料同仁前来洽谈、合作。涂层厚度检测涂层厚度测定原理及方法表面处理层（涂层、镀层）厚度的检验方法分为非破坏性检验和破坏性检验两种。非破坏性检验有磁性法、涡流法、X射线荧光测量法、β射线反向散射法、光切显微镜法、能谱法等。破坏性检验有点滴法、液流法、化学溶解法、电量法（库仑法）、金相显微镜法、轮廓法、干涉显微镜法等。磁性法是目前无损测量厚度应用最广泛的一种方法。磁性法又分为类型，一种是测量永久磁铁和基体之间由于处理层存在而改变的磁吸力；另一种是测量通过处理层和基体金属磁通路的磁阻。参考标准有ISO2178《磁性基体的非磁性覆盖层镀层厚度的测量》、ISO2361《磁性非磁性基体的镍电镀层镀层厚度的测量磁性法》、ASTMA499《磁性材料上非磁性镀层用磁性测定厚度》、ASTMA530《磁性法测定磁性和非磁性基体上电沉积镀镍层厚度》、GB4956《磁性金属基体上非磁性覆盖层厚度测量磁性法》。涡流法是利用交流电磁场在被测导电物体中感应产生的涡流效应。其工作原理是将内有高频电流线圈的探头置于表面处理层上，在被测表面处理层内产生高频磁场，由此引起金属内部涡流，此涡流产生的磁场又反作用于探头内线圈，令其阻抗变化。随处理层的厚度变化，阻抗发生相应改变。一、一、一、一、磁性基体上非磁性涂镀层的厚度检测。磁性基体上非磁性涂镀层的厚度检测。磁性基体上非磁性涂镀层的厚度检测。磁性基体上非磁性涂镀层的厚度检测。基体为钢铁等，涂层为油漆、塑料、搪瓷、铬、锌。便携式检测仪器采用磁性法原理。常见的有：a)a)a)a)美国迪孚高PosiPosiPosiPosiTectorTectorTectorTector6000600060006000系列涂镀层测厚仪使用美国迪孚高PosiTector6000系列涂镀层测厚仪，使用配带的F型探头。b)b)b)b)德国尼克斯QuaNixQuaNixQuaNixQuaNix1200120012001200涂层测厚仪德国尼克斯QuaNix1200涂层测厚仪／膜厚仪/镀层测厚仪可用来测量钢、铁等铁磁性（Fe）金属基体上的非磁性涂镀层的厚度，如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉等。可测量铜、铝、不锈钢等非铁磁性（NFe）基体上的所有非导电层的厚度，如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、氧化层等。科标涂料检测中心（SCT）是一家专业从事涂料检测的机构，中心主营涂料的成分分析、成品检测、老化测试以及防火阻燃测试，由青岛科标化工分析检测有限公司运营。中心竭诚欢迎涂料同仁前来洽谈、合作。c)c)c)c)德国fisherfisherfisherfisherMP0RMP0RMP0RMP0R涂层测厚仪德国fisherMP0R涂层测厚仪由上海君达仪器代理销售。图fisherMP0R涂层测厚仪MP0R涂层测厚仪采用根据DINENISO2360，ASTMB244标准的电涡流方法和DINENISO2178，ASTMB499电磁感应方法，被用来测量非导电涂层在非铁金属基材上的厚度以及非铁金属镀层和非导电涂层在铁或钢上的厚度。mpor涂层测厚仪能自动地识别被测材料并选择适合的测试方法。测量范围0-2000μm。d)d)d)d)MiniTestMiniTestMiniTestMiniTest1100110011001100-4100-4100-4100-4100系列涂层测厚仪MiniTest1100-4100系列涂层测厚仪共有四种主机：1100、2100、3100和4100，四种主机各自具有不同的数据处理功能。所有的测头都可以配合任一种主机使用。F型测头是根据磁感应原理设计的，主要测量钢铁基体上的非磁性涂镀层。例如：铝、铬、铜、锌、涂料、橡胶等，也适用于合金和硬质钢。N型测头是根据电涡流原理设计的，主要测量非铁磁性金属和奥氏体不锈钢上的涂层。例如：铝、铜、铸锌件上的涂料、阳极氧化膜、陶瓷等。FN型测头是同时利用磁感应原理和电涡流原理设计的，一个测头就可完成F型和N型两种测头所能完成的测量。喷砂、喷丸表面上的涂层也可以测量。测量前要在表面曲率半径、基体材料、厚度、测量面积都与被测样本相同的无涂层的底材上较零，才可以保证测量的精确性。MiniTest1100：是该系列产品中的普及版，没有存储功能和统...
