矿用可移动式救生舱包装及运输方案VIP专享VIP免费

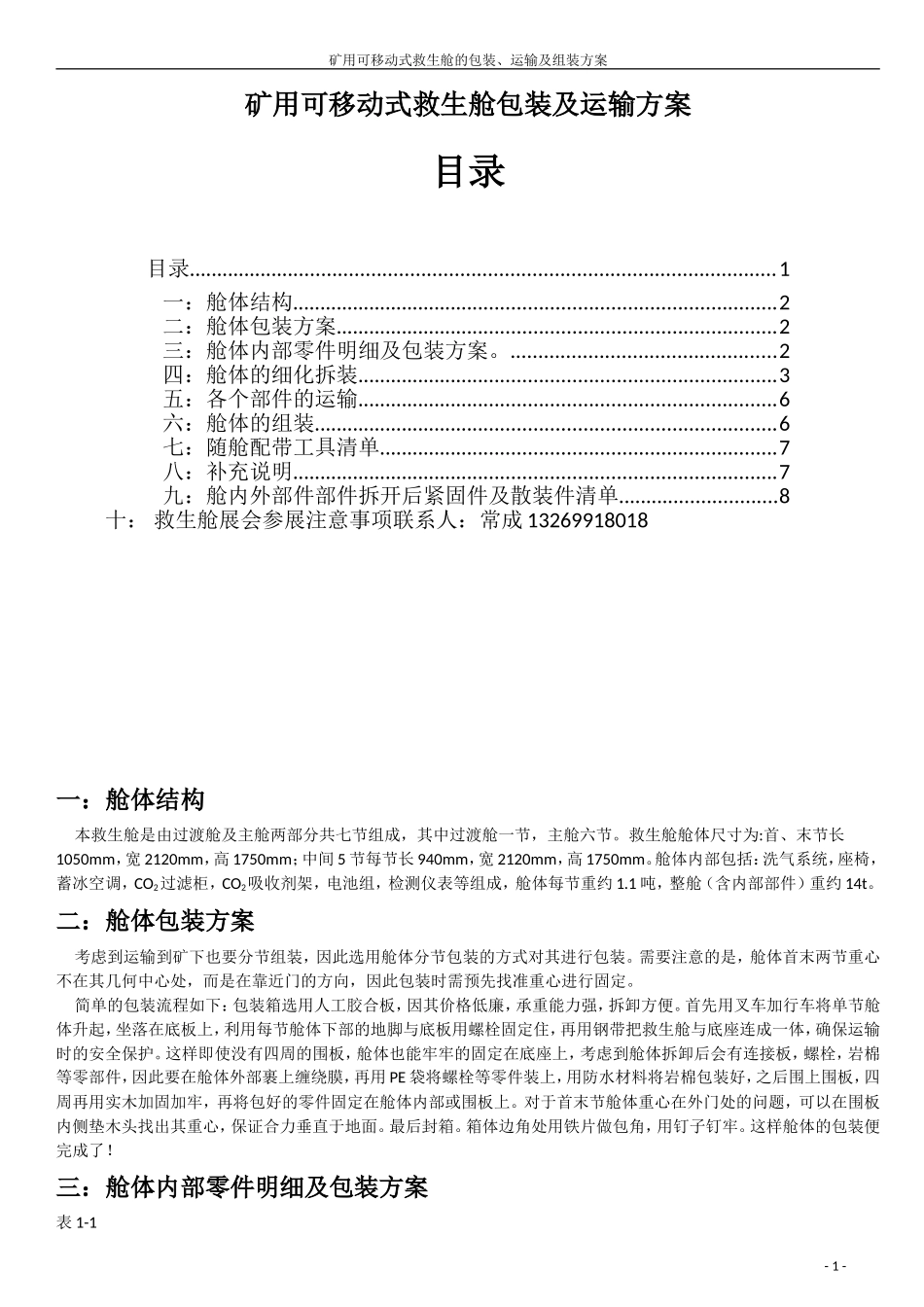

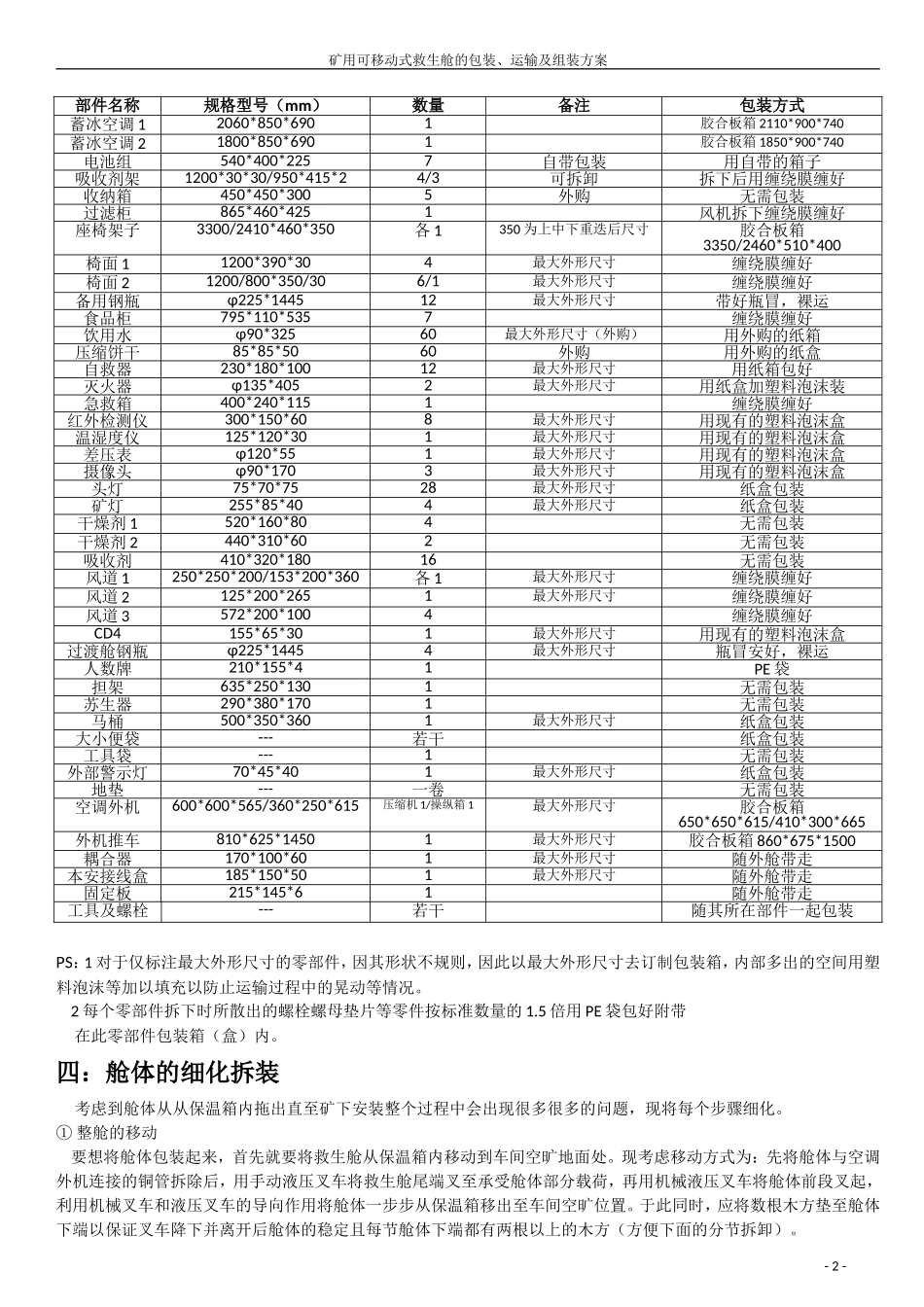

矿用可移动式救生舱的包装、运输及组装方案矿用可移动式救生舱包装及运输方案目录目录..........................................................................................................1一：舱体结构........................................................................................2二：舱体包装方案................................................................................2三：舱体内部零件明细及包装方案。................................................2四：舱体的细化拆装............................................................................3五：各个部件的运输............................................................................6六：舱体的组装....................................................................................6七：随舱配带工具清单........................................................................7八：补充说明........................................................................................7九：舱内外部件部件拆开后紧固件及散装件清单.............................8十：救生舱展会参展注意事项联系人：常成13269918018一：舱体结构本救生舱是由过渡舱及主舱两部分共七节组成，其中过渡舱一节，主舱六节。救生舱舱体尺寸为:首、末节长1050mm，宽2120mm，高1750mm；中间5节每节长940mm，宽2120mm，高1750mm。舱体内部包括：洗气系统，座椅，蓄冰空调，CO2过滤柜，CO2吸收剂架，电池组，检测仪表等组成，舱体每节重约1.1吨，整舱（含内部部件）重约14t。二：舱体包装方案考虑到运输到矿下也要分节组装，因此选用舱体分节包装的方式对其进行包装。需要注意的是，舱体首末两节重心不在其几何中心处，而是在靠近门的方向，因此包装时需预先找准重心进行固定。简单的包装流程如下：包装箱选用人工胶合板，因其价格低廉，承重能力强，拆卸方便。首先用叉车加行车将单节舱体升起，坐落在底板上，利用每节舱体下部的地脚与底板用螺栓固定住，再用钢带把救生舱与底座连成一体，确保运输时的安全保护。这样即使没有四周的围板，舱体也能牢牢的固定在底座上，考虑到舱体拆卸后会有连接板，螺栓，岩棉等零部件，因此要在舱体外部裹上缠绕膜，再用PE袋将螺栓等零件装上，用防水材料将岩棉包装好，之后围上围板，四周再用实木加固加牢，再将包好的零件固定在舱体内部或围板上。对于首末节舱体重心在外门处的问题，可以在围板内侧垫木头找出其重心，保证合力垂直于地面。最后封箱。箱体边角处用铁片做包角，用钉子钉牢。这样舱体的包装便完成了！三：舱体内部零件明细及包装方案表1-1-1-矿用可移动式救生舱的包装、运输及组装方案PS：1对于仅标注最大外形尺寸的零部件，因其形状不规则，因此以最大外形尺寸去订制包装箱，内部多出的空间用塑料泡沫等加以填充以防止运输过程中的晃动等情况。2每个零部件拆下时所散出的螺栓螺母垫片等零件按标准数量的1.5倍用PE袋包好附带在此零部件包装箱（盒）内。四：舱体的细化拆装考虑到舱体从从保温箱内拖出直至矿下安装整个过程中会出现很多很多的问题，现将每个步骤细化。①整舱的移动要想将舱体包装起来，首先就要将救生舱从保温箱内移动到车间空旷地面处。现考虑移动方式为：先将舱体与空调外机连接的铜管拆除后，用手动液压叉车将救生舱尾端叉至承受舱体部分载荷，再用机械液压叉车将舱体前段叉起，利用机械叉车和液压叉车的导向作用将舱体一步步从保温箱移出至车间空旷位置。于此同时，应将数根木方垫至舱体下端以保证叉车降下并离开后舱体的稳定且每节舱体下端都有两根以上的木方（方便下面的分节拆卸）。-2-部件名称规格型号（mm）数量备注包装方式蓄冰空调12060*850*6901胶合板箱2110*900*740蓄冰空调21800*850*6901胶合板箱1850*900*740电池组540*400*2257自带包装用自带的箱子吸收剂架1200*30*30/950*415*24/3可拆卸拆下后用缠绕膜缠好收纳箱450*450*3005外购无需包装过滤柜865*460*4251风机拆下缠绕膜缠好座椅架子33...
