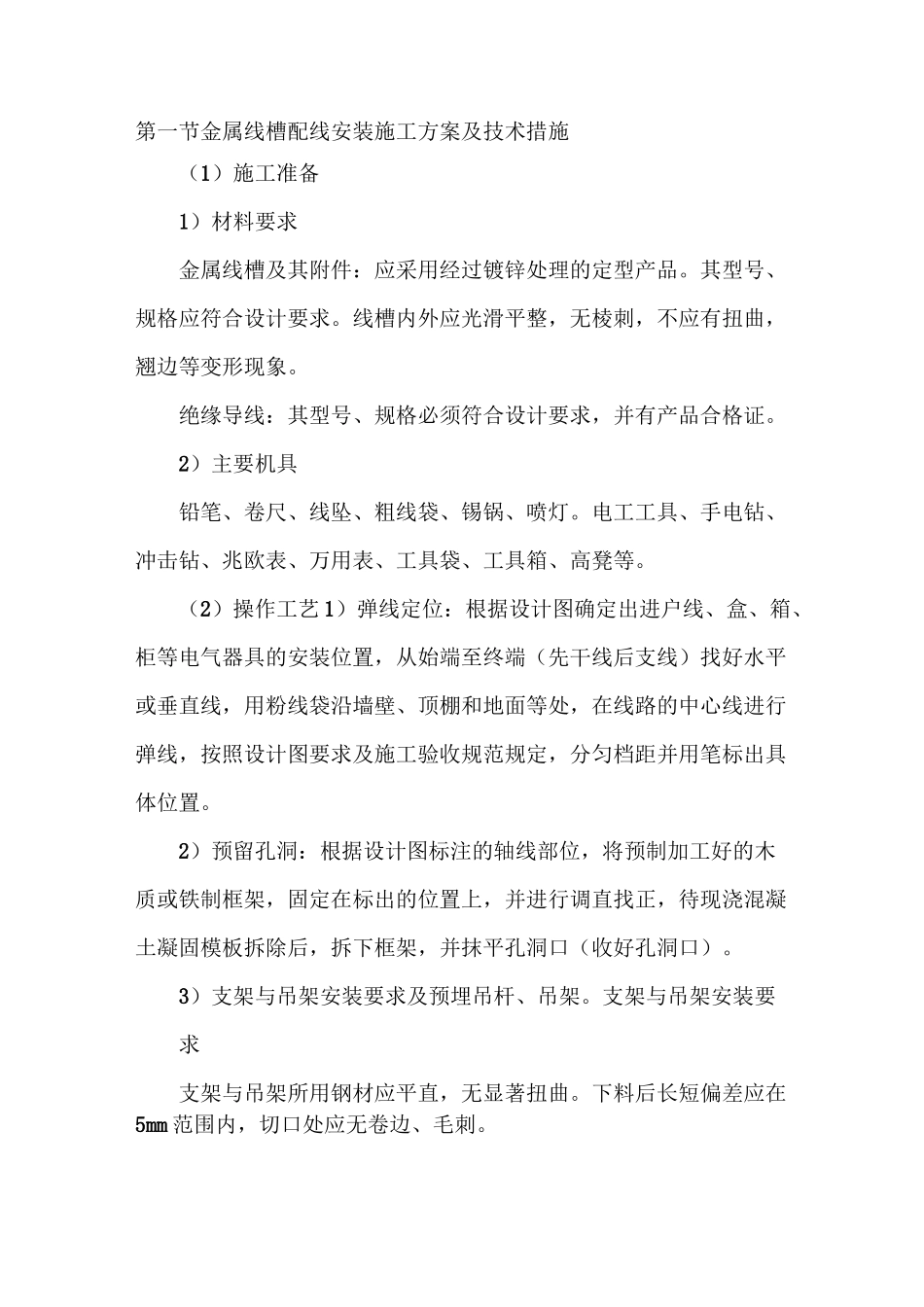

金属线槽配线安装施工方案及技术措施_第1页
1/10

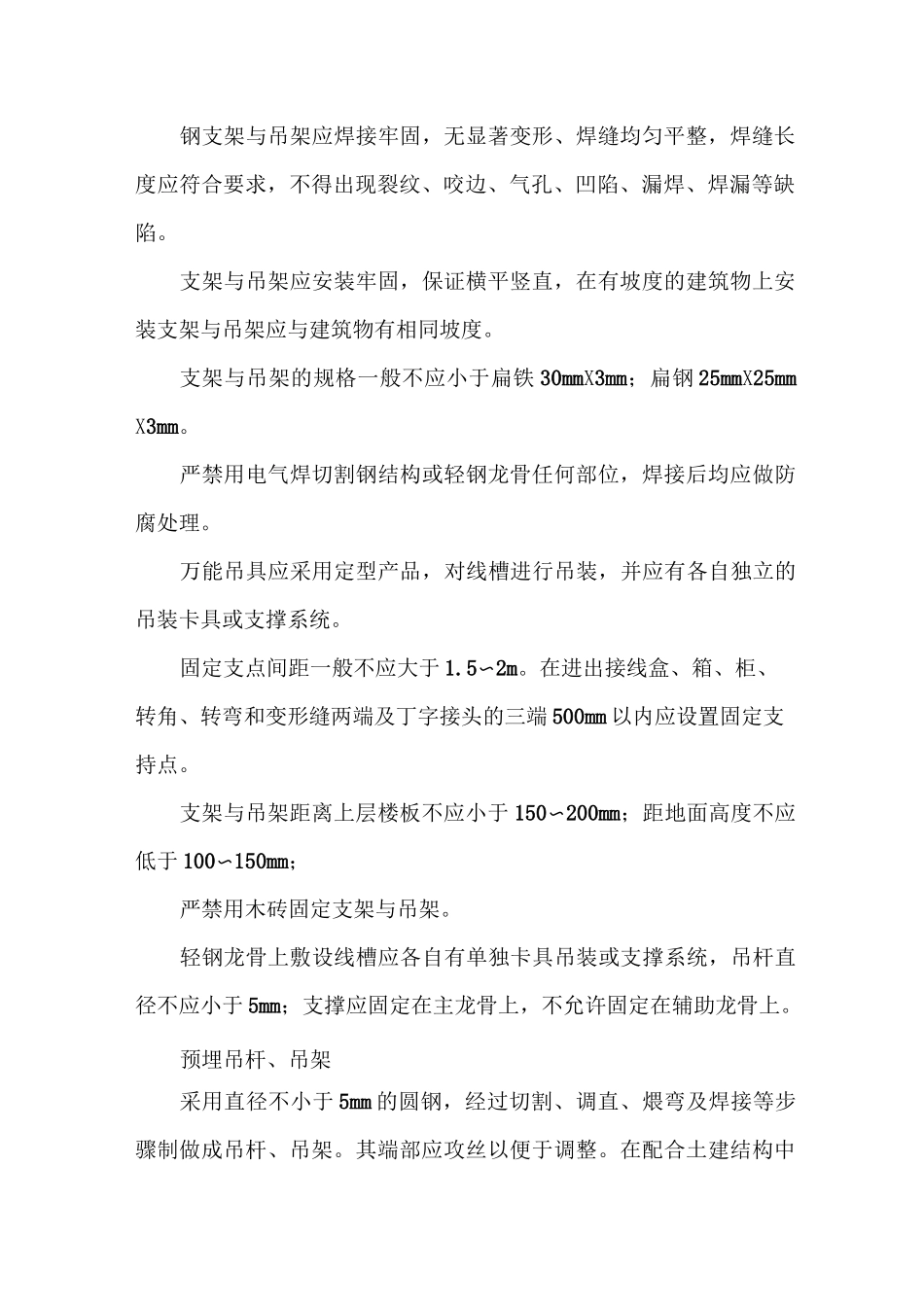

金属线槽配线安装施工方案及技术措施_第2页
2/10

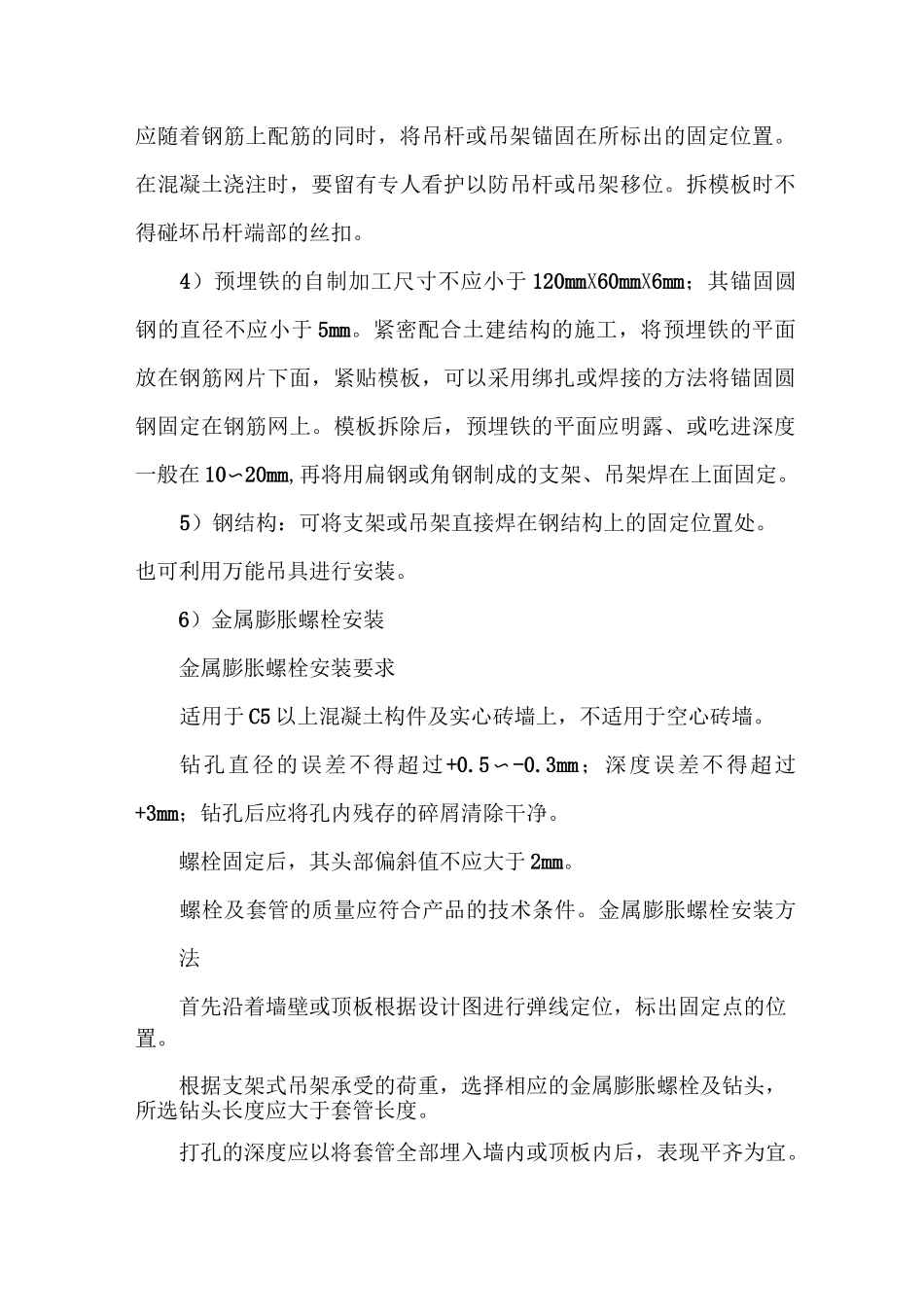

金属线槽配线安装施工方案及技术措施_第3页
3/10
第一节金属线槽配线安装施工方案及技术措施(1)施工准备1)材料要求金属线槽及其附件:应采用经过镀锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象。绝缘导线:其型号、规格必须符合设计要求,并有产品合格证。2)主要机具铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。(2)操作工艺1)弹线定位:根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置,从始端至终端(先干线后支线)找好水平或垂直线,用粉线袋沿墙壁、顶棚和地面等处,在线路的中心线进行弹线,按照设计图要求及施工验收规范规定,分匀档距并用笔标出具体位置。2)预留孔洞:根据设计图标注的轴线部位,将预制加工好的木质或铁制框架,固定在标出的位置上,并进行调直找正,待现浇混凝土凝固模板拆除后,拆下框架,并抹平孔洞口(收好孔洞口)。3)支架与吊架安装要求及预埋吊杆、吊架。支架与吊架安装要求支架与吊架所用钢材应平直,无显著扭曲。下料后长短偏差应在5mm范围内,切口处应无卷边、毛刺。钢支架与吊架应焊接牢固,无显著变形、焊缝均匀平整,焊缝长度应符合要求,不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。支架与吊架应安装牢固,保证横平竖直,在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。支架与吊架的规格一般不应小于扁铁30mmX3mm;扁钢25mmX25mmX3mm。严禁用电气焊切割钢结构或轻钢龙骨任何部位,焊接后均应做防腐处理。万能吊具应采用定型产品,对线槽进行吊装,并应有各自独立的吊装卡具或支撑系统。固定支点间距一般不应大于1.5〜2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。支架与吊架距离上层楼板不应小于150〜200mm;距地面高度不应低于100〜150mm;严禁用木砖固定支架与吊架。轻钢龙骨上敷设线槽应各自有单独卡具吊装或支撑系统,吊杆直径不应小于5mm;支撑应固定在主龙骨上,不允许固定在辅助龙骨上。预埋吊杆、吊架采用直径不小于5mm的圆钢,经过切割、调直、煨弯及焊接等步骤制做成吊杆、吊架。其端部应攻丝以便于调整。在配合土建结构中应随着钢筋上配筋的同时,将吊杆或吊架锚固在所标出的固定位置。在混凝土浇注时,要留有专人看护以防吊杆或吊架移位。拆模板时不得碰坏吊杆端部的丝扣。4)预埋铁的自制加工尺寸不应小于120mmX60mmX6mm;其锚固圆钢的直径不应小于5mm。紧密配合土建结构的施工,将预埋铁的平面放在钢筋网片下面,紧贴模板,可以采用绑扎或焊接的方法将锚固圆钢固定在钢筋网上。模板拆除后,预埋铁的平面应明露、或吃进深度一般在10〜20mm,再将用扁钢或角钢制成的支架、吊架焊在上面固定。5)钢结构:可将支架或吊架直接焊在钢结构上的固定位置处。也可利用万能吊具进行安装。6)金属膨胀螺栓安装金属膨胀螺栓安装要求适用于C5以上混凝土构件及实心砖墙上,不适用于空心砖墙。钻孔直径的误差不得超过+0.5〜-0.3mm;深度误差不得超过+3mm;钻孔后应将孔内残存的碎屑清除干净。螺栓固定后,其头部偏斜值不应大于2mm。螺栓及套管的质量应符合产品的技术条件。金属膨胀螺栓安装方法首先沿着墙壁或顶板根据设计图进行弹线定位,标出固定点的位置。根据支架式吊架承受的荷重,选择相应的金属膨胀螺栓及钻头,所选钻头长度应大于套管长度。打孔的深度应以将套管全部埋入墙内或顶板内后,表现平齐为宜。应先清除干净打好的孔洞内的碎屑,然后再用木锤或垫上木块后用铁锤将膨胀螺栓敲进洞内,应保证套管与建筑物表面平齐,螺栓端都外露,敲击时不得损伤螺栓的丝扣。埋好螺栓后,可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。7)线槽安装线槽安装要求线槽应平整,无扭曲变形,内壁无毛刺,各种附件齐全。线槽的接口应平整,接缝处应紧密平直。槽盖装上后应平整,无翘角,出线口的位置准确。在吊顶内敷设时,如果吊顶无法上人时应留有检修孔。不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。线槽的所有非导电部分的铁件均应相互连接和跨接,使之成为一连...
