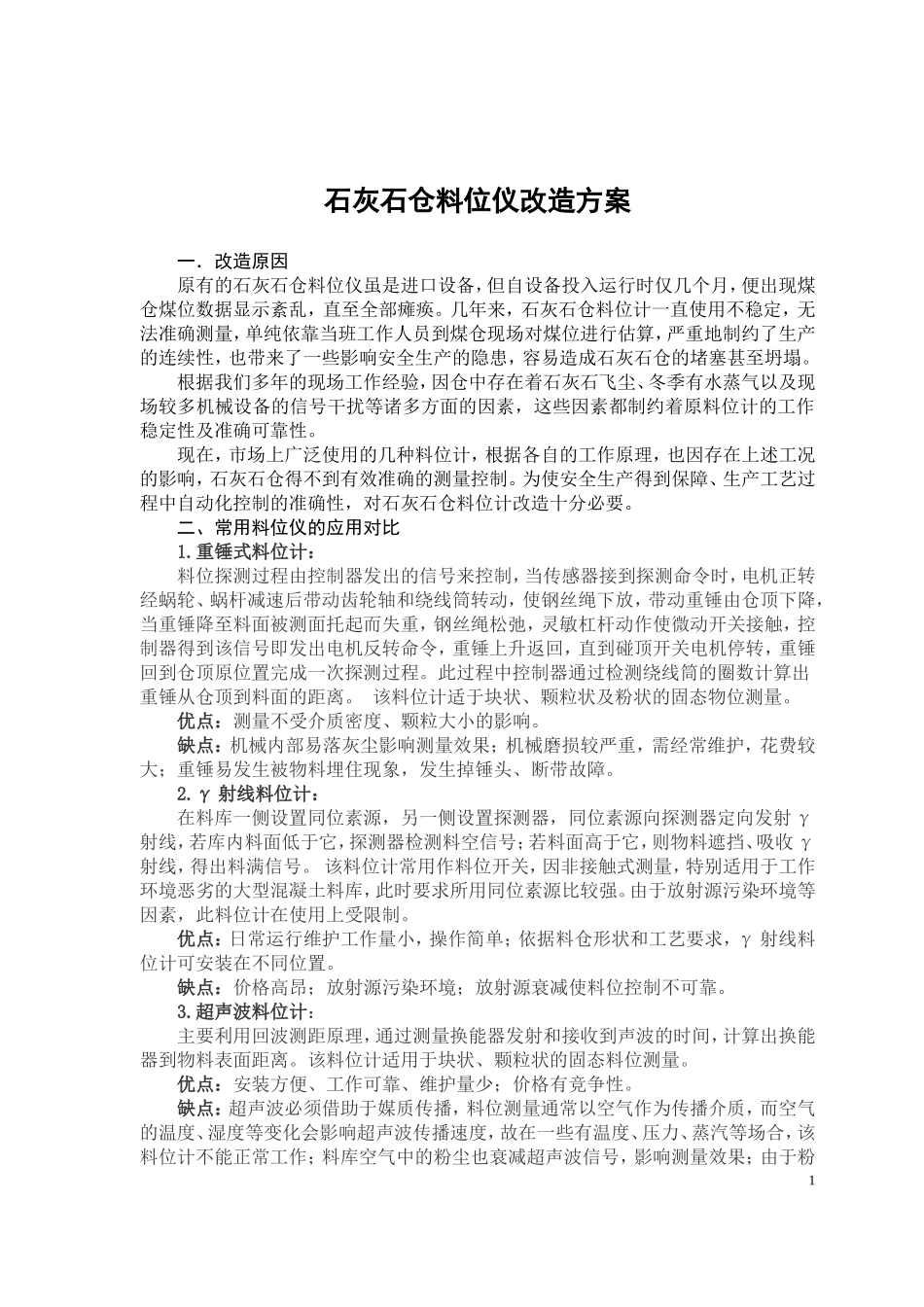

石灰石仓料位计改造方案_第1页
1/4

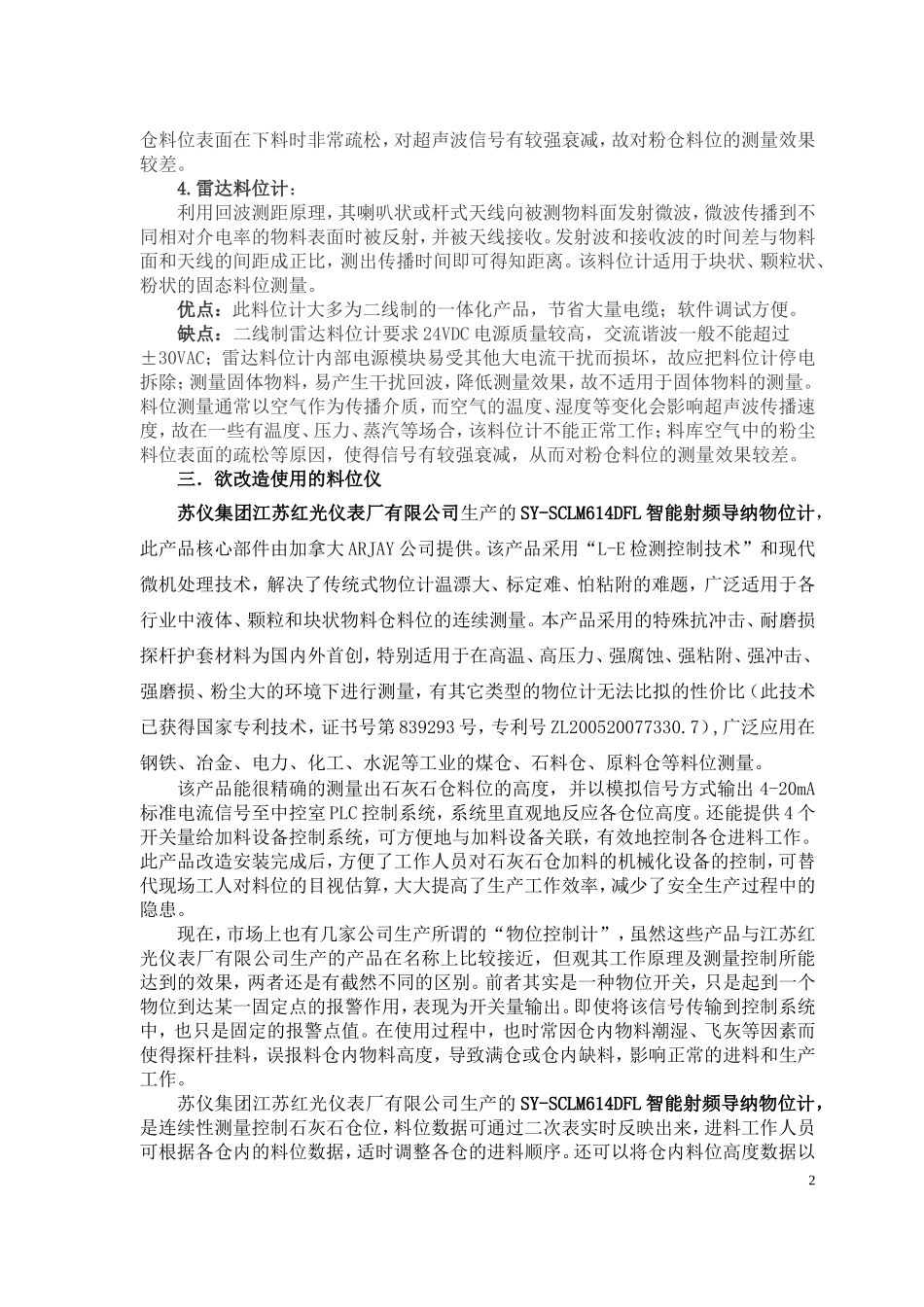

石灰石仓料位计改造方案_第2页
2/4

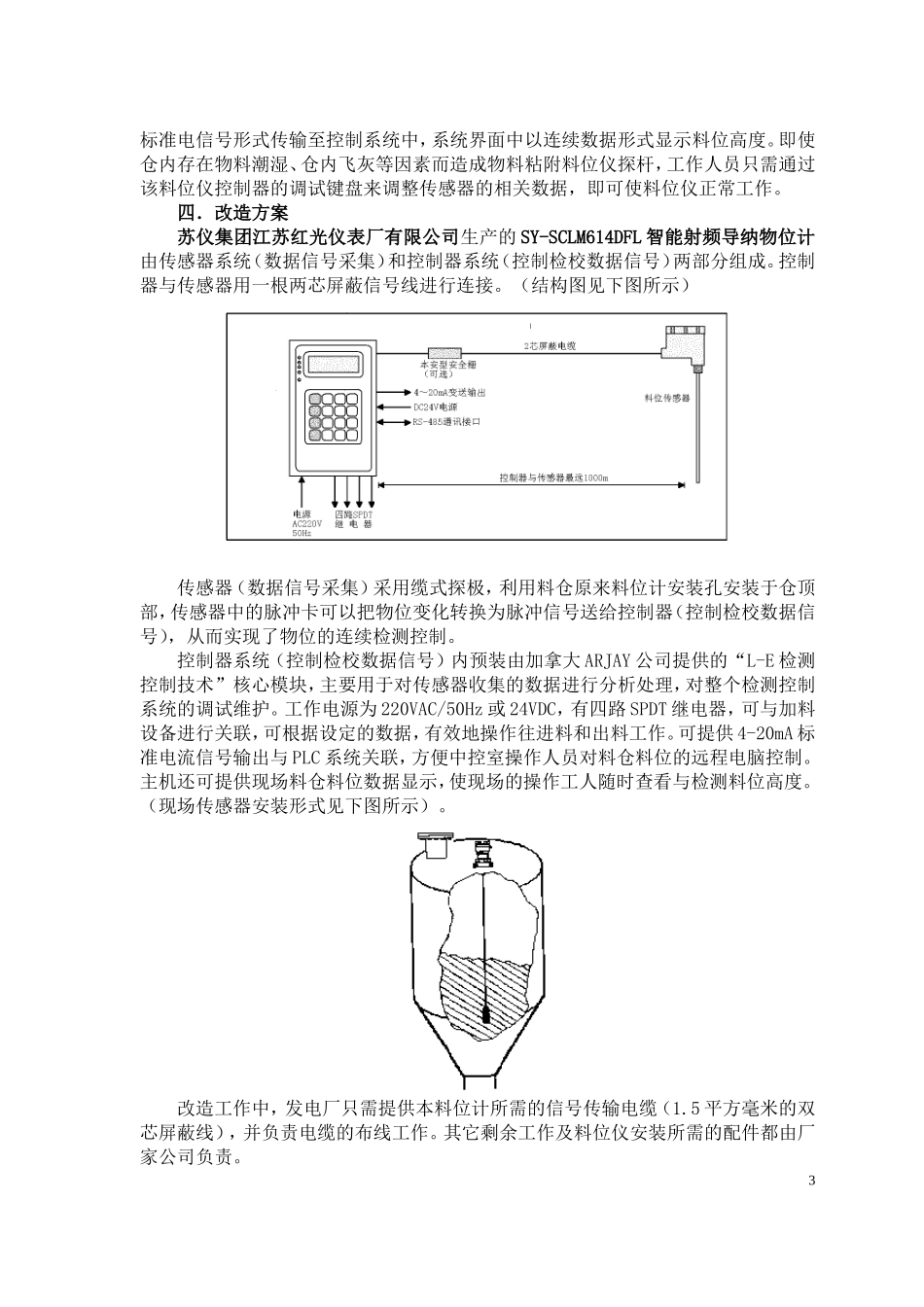

石灰石仓料位计改造方案_第3页
3/4
石灰石仓料位仪改造方案一.改造原因原有的石灰石仓料位仪虽是进口设备,但自设备投入运行时仅几个月,便出现煤仓煤位数据显示紊乱,直至全部瘫痪。几年来,石灰石仓料位计一直使用不稳定,无法准确测量,单纯依靠当班工作人员到煤仓现场对煤位进行估算,严重地制约了生产的连续性,也带来了一些影响安全生产的隐患,容易造成石灰石仓的堵塞甚至坍塌。根据我们多年的现场工作经验,因仓中存在着石灰石飞尘、冬季有水蒸气以及现场较多机械设备的信号干扰等诸多方面的因素,这些因素都制约着原料位计的工作稳定性及准确可靠性。现在,市场上广泛使用的几种料位计,根据各自的工作原理,也因存在上述工况的影响,石灰石仓得不到有效准确的测量控制。为使安全生产得到保障、生产工艺过程中自动化控制的准确性,对石灰石仓料位计改造十分必要。二、常用料位仪的应用对比1.重锤式料位计:料位探测过程由控制器发出的信号来控制,当传感器接到探测命令时,电机正转经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动,使钢丝绳下放,带动重锤由仓顶下降,当重锤降至料面被测面托起而失重,钢丝绳松弛,灵敏杠杆动作使微动开关接触,控制器得到该信号即发出电机反转命令,重锤上升返回,直到碰顶开关电机停转,重锤回到仓顶原位置完成一次探测过程。此过程中控制器通过检测绕线筒的圈数计算出重锤从仓顶到料面的距离。该料位计适于块状、颗粒状及粉状的固态物位测量。优点:测量不受介质密度、颗粒大小的影响。缺点:机械内部易落灰尘影响测量效果;机械磨损较严重,需经常维护,花费较大;重锤易发生被物料埋住现象,发生掉锤头、断带故障。2.γ射线料位计:在料库一侧设置同位素源,另一侧设置探测器,同位素源向探测器定向发射γ射线,若库内料面低于它,探测器检测料空信号;若料面高于它,则物料遮挡、吸收γ射线,得出料满信号。该料位计常用作料位开关,因非接触式测量,特别适用于工作环境恶劣的大型混凝土料库,此时要求所用同位素源比较强。由于放射源污染环境等因素,此料位计在使用上受限制。优点:日常运行维护工作量小,操作简单;依据料仓形状和工艺要求,γ射线料位计可安装在不同位置。缺点:价格高昂;放射源污染环境;放射源衰减使料位控制不可靠。3.超声波料位计:主要利用回波测距原理,通过测量换能器发射和接收到声波的时间,计算出换能器到物料表面距离。该料位计适用于块状、颗粒状的固态料位测量。优点:安装方便、工作可靠、维护量少;价格有竞争性。缺点:超声波必须借助于媒质传播,料位测量通常以空气作为传播介质,而空气的温度、湿度等变化会影响超声波传播速度,故在一些有温度、压力、蒸汽等场合,该料位计不能正常工作;料库空气中的粉尘也衰减超声波信号,影响测量效果;由于粉1仓料位表面在下料时非常疏松,对超声波信号有较强衰减,故对粉仓料位的测量效果较差。4.雷达料位计:利用回波测距原理,其喇叭状或杆式天线向被测物料面发射微波,微波传播到不同相对介电率的物料表面时被反射,并被天线接收。发射波和接收波的时间差与物料面和天线的间距成正比,测出传播时间即可得知距离。该料位计适用于块状、颗粒状、粉状的固态料位测量。优点:此料位计大多为二线制的一体化产品,节省大量电缆;软件调试方便。缺点:二线制雷达料位计要求24VDC电源质量较高,交流谐波一般不能超过±30VAC;雷达料位计内部电源模块易受其他大电流干扰而损坏,故应把料位计停电拆除;测量固体物料,易产生干扰回波,降低测量效果,故不适用于固体物料的测量。料位测量通常以空气作为传播介质,而空气的温度、湿度等变化会影响超声波传播速度,故在一些有温度、压力、蒸汽等场合,该料位计不能正常工作;料库空气中的粉尘料位表面的疏松等原因,使得信号有较强衰减,从而对粉仓料位的测量效果较差。三.欲改造使用的料位仪苏仪集团江苏红光仪表厂有限公司生产的SY-SCLM614DFL智能射频导纳物位计,此产品核心部件由加拿大ARJAY公司提供。该产品采用“L-E检测控制技术”和现代微机处理技术,解决了传统式物位计温漂大、标定难、怕粘附的难题,广泛适用于各行业中液体、颗粒和块状物...
