星三角形降压启动的继电器线路与PLC控制对照VIP免费

星三角形降压启动的继电器线路与PLC控制对照_第1页
1/4
星三角形降压启动的继电器线路与PLC控制对照_第2页
2/4
星三角形降压启动的继电器线路与PLC控制对照_第3页
3/4

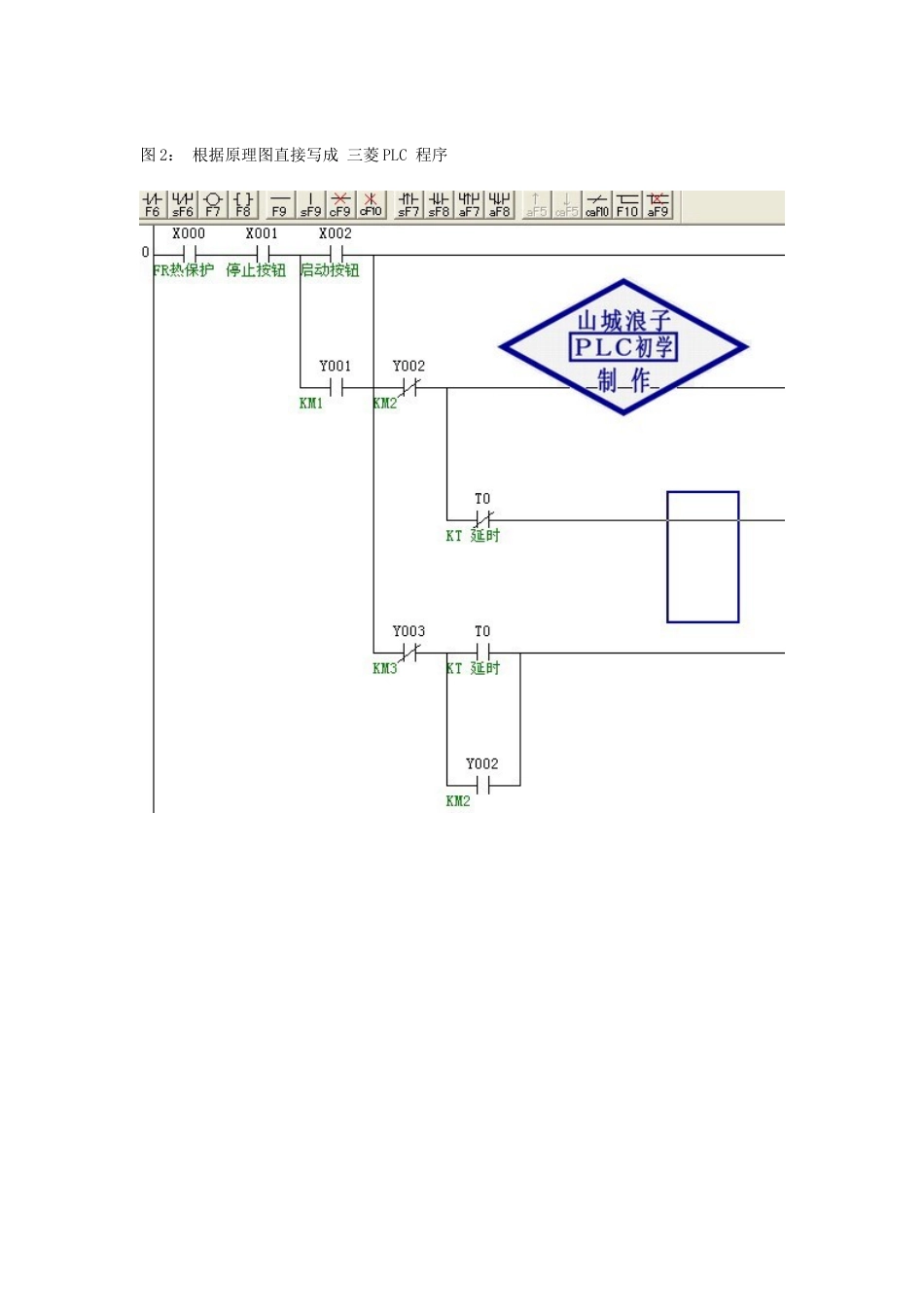

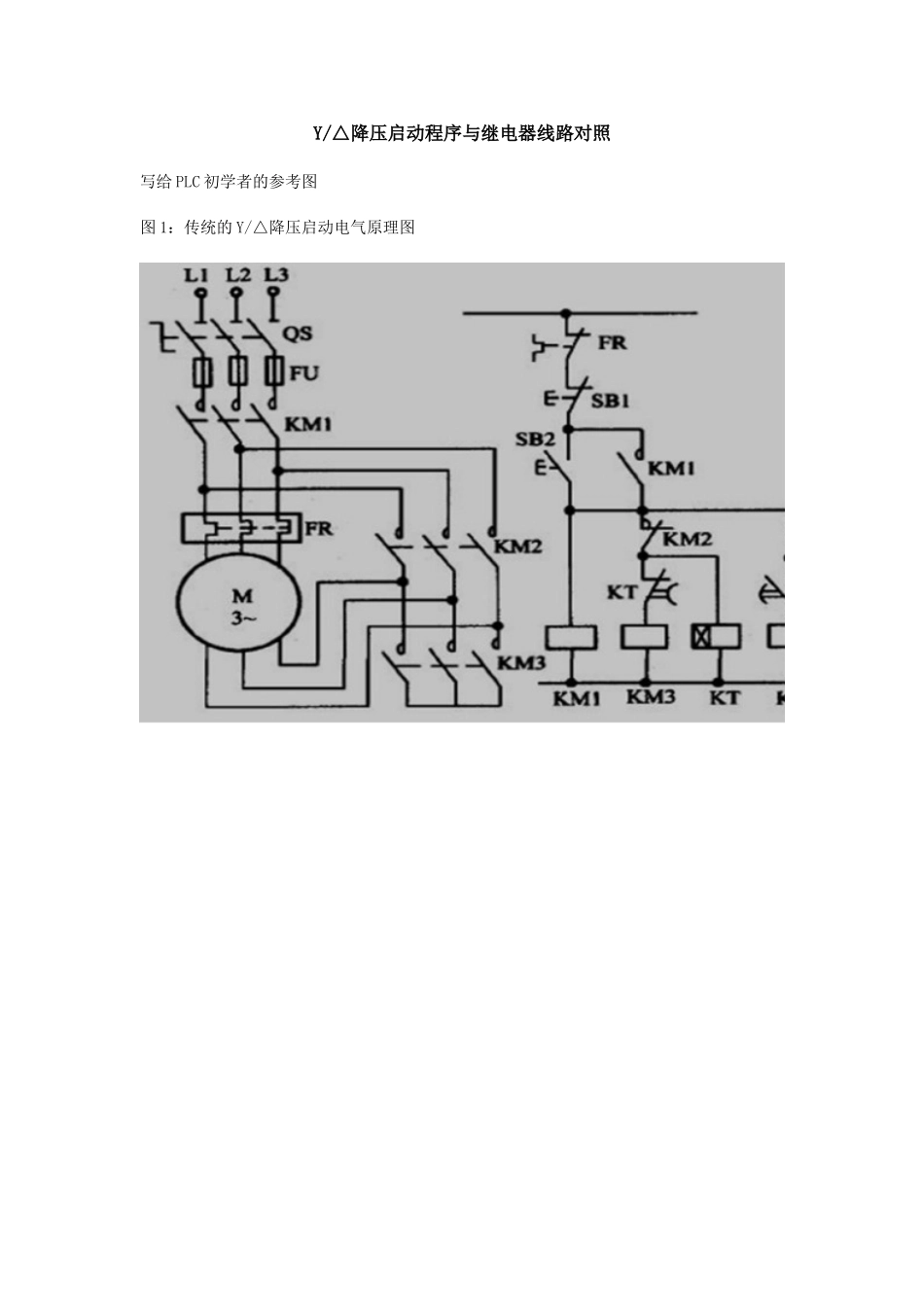

Y/△降压启动程序与继电器线路对照写给PLC初学者的参考图图1:传统的Y/△降压启动电气原理图图2:根据原理图直接写成三菱PLC程序图3:按照PLC程序优化原则对程序优化图4PLC接线图总之:要学编程,首先要学会对传统继电器控制线路的分析理解。
