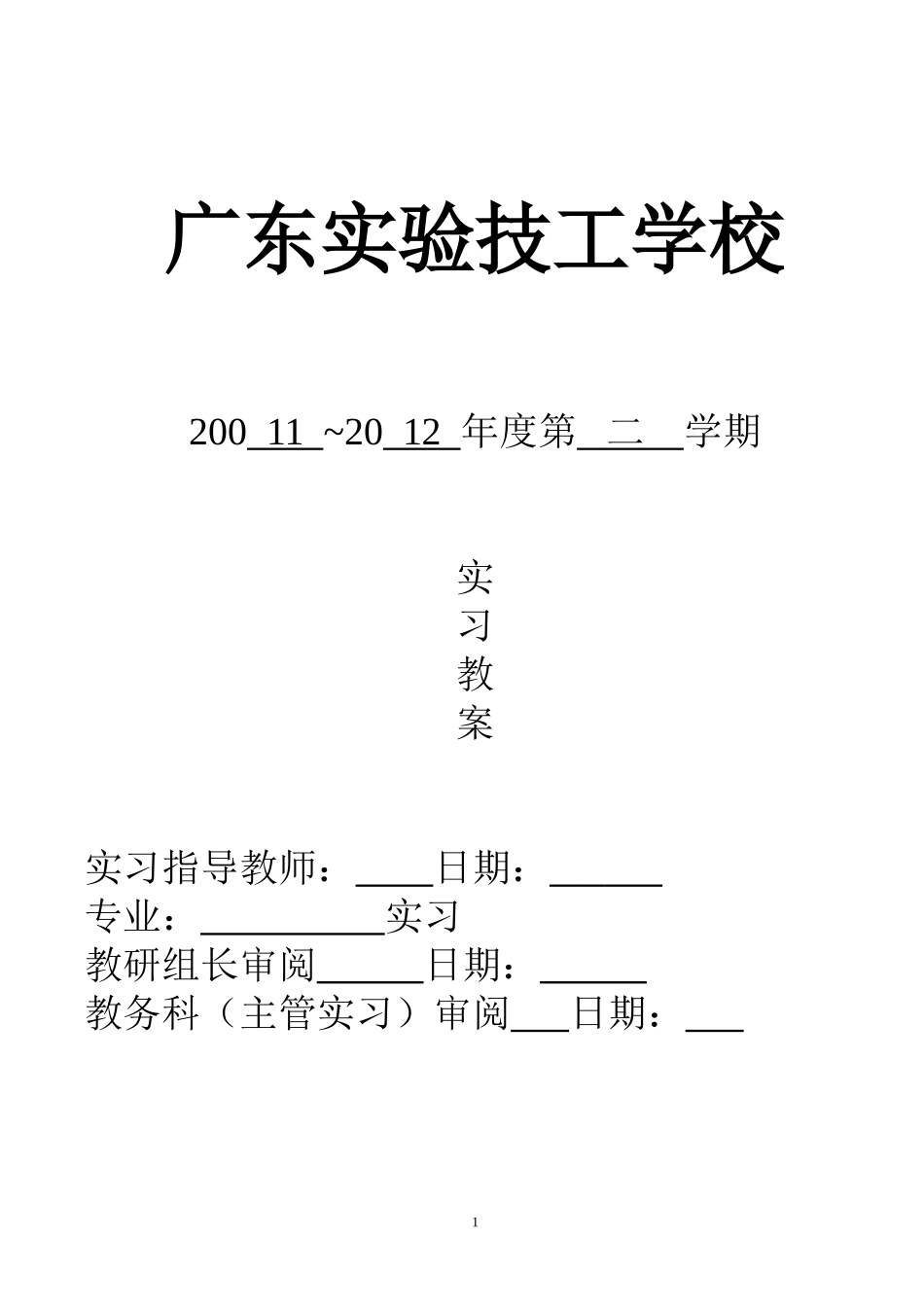

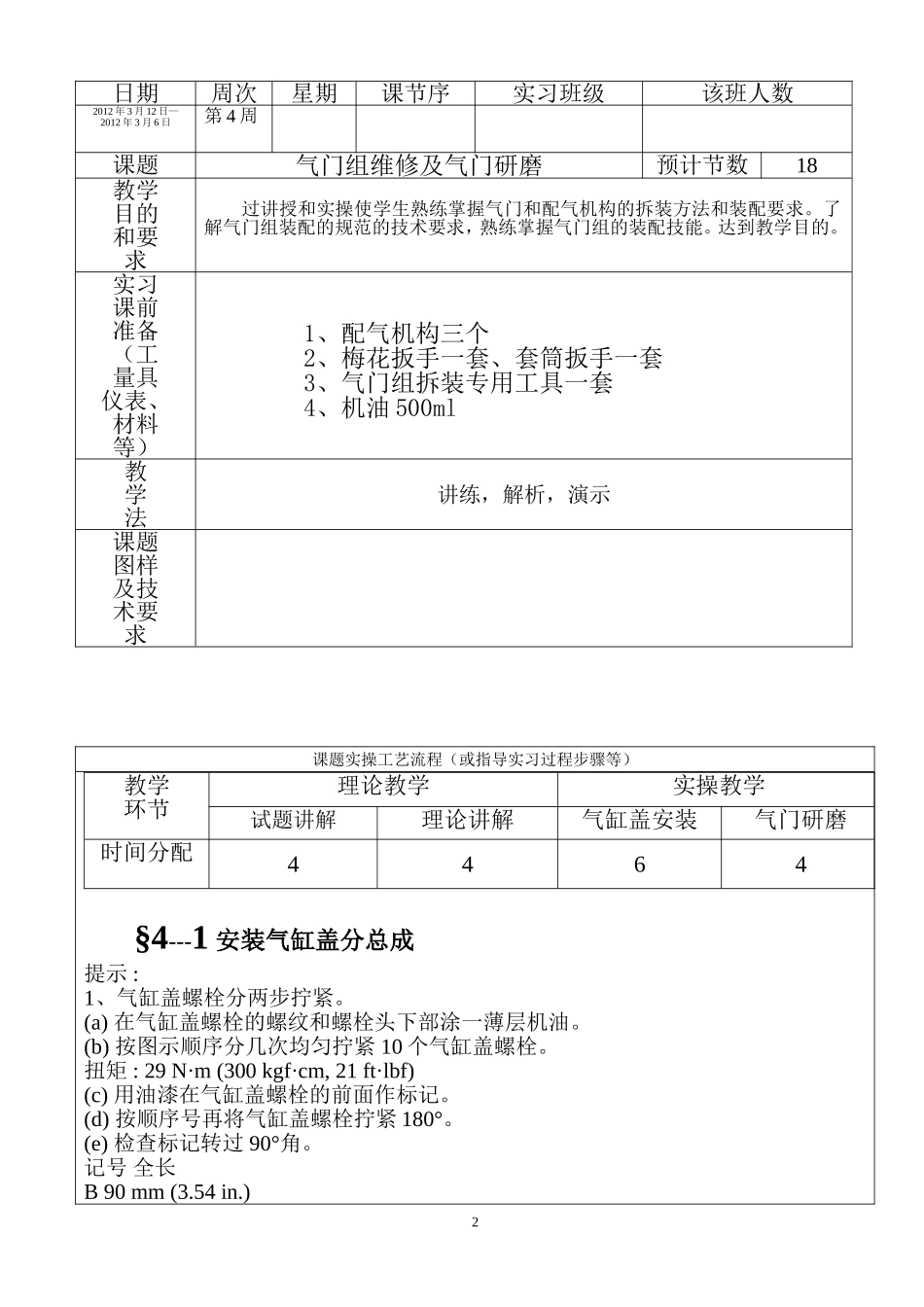

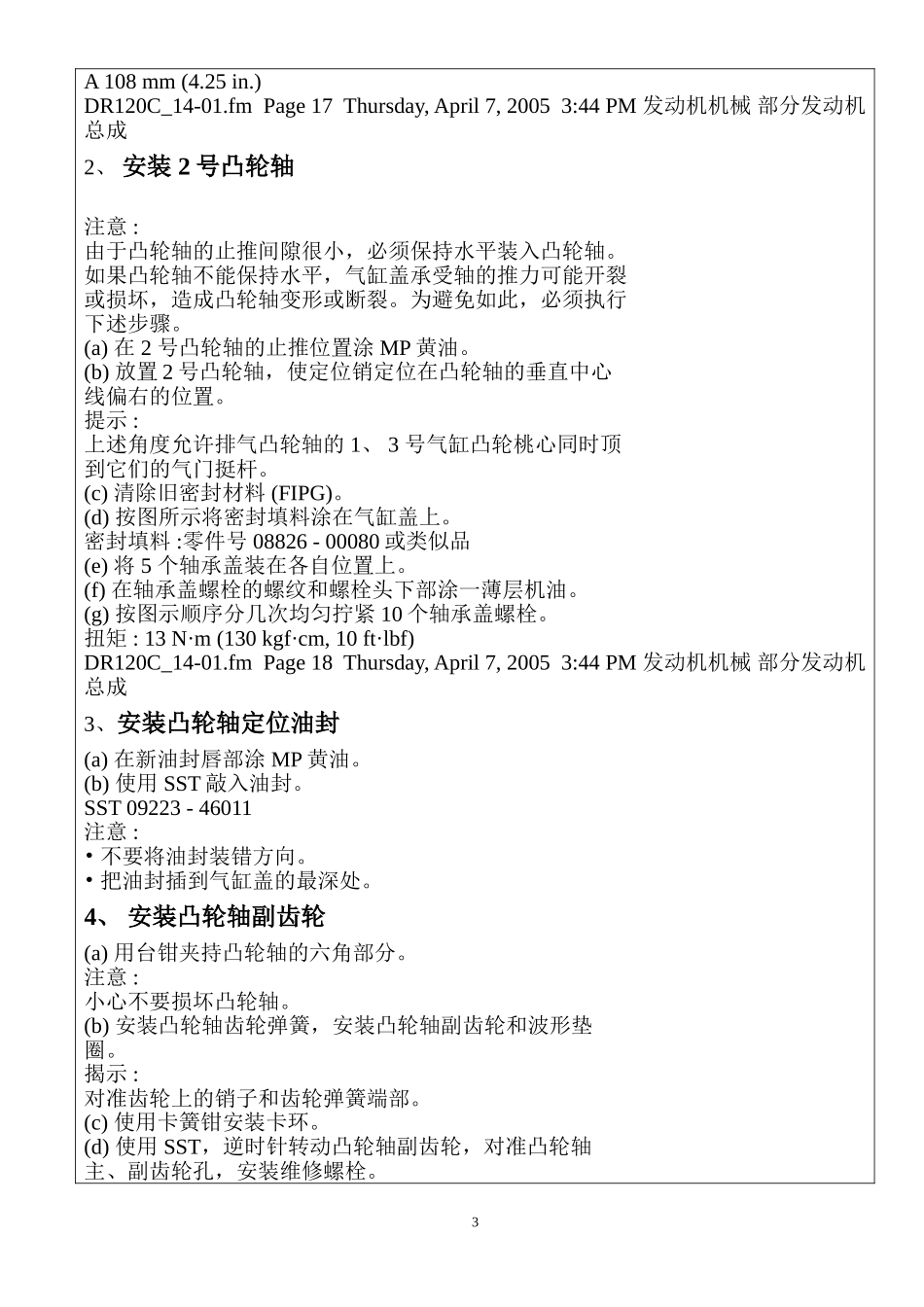

广东实验技工学校20011~2012年度第二学期实习教案实习指导教师：日期：专业：实习教研组长审阅日期：教务科（主管实习）审阅日期：1课题实操工艺流程（或指导实习过程步骤等）教学环节理论教学实操教学试题讲解理论讲解气缸盖安装气门研磨时间分配4464§4---1安装气缸盖分总成提示:1、气缸盖螺栓分两步拧紧。(a)在气缸盖螺栓的螺纹和螺栓头下部涂一薄层机油。(b)按图示顺序分几次均匀拧紧10个气缸盖螺栓。扭矩:29N·m(300kgf·cm,21ft·lbf)(c)用油漆在气缸盖螺栓的前面作标记。(d)按顺序号再将气缸盖螺栓拧紧180°。(e)检查标记转过90°角。记号全长B90mm(3.54in.)日期周次星期课节序实习班级该班人数2012年3月12日—2012年3月6日第4周课题气门组维修及气门研磨预计节数18教学目的和要求过讲授和实操使学生熟练掌握气门和配气机构的拆装方法和装配要求。了解气门组装配的规范的技术要求，熟练掌握气门组的装配技能。达到教学目的。实习课前准备（工量具仪表、材料等）1、配气机构三个2、梅花扳手一套、套筒扳手一套3、气门组拆装专用工具一套4、机油500ml教学法讲练，解析，演示课题图样及技术要求2A108mm(4.25in.)DR120C_14-01.fmPage17Thursday,April7,20053:44PM发动机机械部分发动机总成2、安装2号凸轮轴注意:由于凸轮轴的止推间隙很小，必须保持水平装入凸轮轴。如果凸轮轴不能保持水平，气缸盖承受轴的推力可能开裂或损坏，造成凸轮轴变形或断裂。为避免如此，必须执行下述步骤。(a)在2号凸轮轴的止推位置涂MP黄油。(b)放置2号凸轮轴，使定位销定位在凸轮轴的垂直中心线偏右的位置。提示:上述角度允许排气凸轮轴的1、3号气缸凸轮桃心同时顶到它们的气门挺杆。(c)清除旧密封材料(FIPG)。(d)按图所示将密封填料涂在气缸盖上。密封填料:零件号08826-00080或类似品(e)将5个轴承盖装在各自位置上。(f)在轴承盖螺栓的螺纹和螺栓头下部涂一薄层机油。(g)按图示顺序分几次均匀拧紧10个轴承盖螺栓。扭矩:13N·m(130kgf·cm,10ft·lbf)DR120C_14-01.fmPage18Thursday,April7,20053:44PM发动机机械部分发动机总成3、安装凸轮轴定位油封(a)在新油封唇部涂MP黄油。(b)使用SST敲入油封。SST09223-46011注意:•不要将油封装错方向。•把油封插到气缸盖的最深处。4、安装凸轮轴副齿轮(a)用台钳夹持凸轮轴的六角部分。注意:小心不要损坏凸轮轴。(b)安装凸轮轴齿轮弹簧，安装凸轮轴副齿轮和波形垫圈。揭示:对准齿轮上的销子和齿轮弹簧端部。(c)使用卡簧钳安装卡环。(d)使用SST，逆时针转动凸轮轴副齿轮，对准凸轮轴主、副齿轮孔，安装维修螺栓。3SST09960-100105、安装凸轮轴注意:由于凸轮轴的止推间隙很小，必须保持水平装入凸轮轴。如果凸轮轴不能保持水平，气缸盖承受轴的推力可能开裂或损坏，造成凸轮轴变形或断裂。为避免如此，必须执行下述步骤。DR120C_14-01.fmPage19Thursday,April7,20053:44PM发动机机械部分发动机总成(a)定位2号凸轮轴，以便定位销位于气缸盖顶部稍微偏上的位置。(b)在凸轮轴的止推位置涂MP黄油。(c)匹配每个齿轮的安装标记，让进气凸轮轴齿轮啮入2号凸轮轴齿轮。注意:如图所示，在每个齿轮上也有正时标记(用于TDC)，不要使用这些标记。(d)沿着两个齿轮的啮合位置向下滚动进气凸轮轴落在轴承轴颈上。提示:上述角度允许进气凸轮轴的1、3号气缸凸轮桃心同时顶到它们的气门挺杆。(e)将4个轴承盖安装在各自的位置上。(f)在轴承盖螺栓的螺纹和螺栓头下部涂一薄层机油。(g)按图示顺序分几次均匀拧紧8个轴承盖螺栓。扭矩:13N·m(130kgf·cm,10ft·lbf)(h)拆下维修螺栓。DR120C_14-01.fmPage20Thursday,April7,20053:44PM发动机机械部分发动机总成(i)安装l号轴承盖，使标记箭头朝前。注意:如果1号轴承盖配合不合适，用一个起子向后撬动凸轮轴齿轮。(j)在轴承盖螺栓的螺纹和螺栓头下部涂一薄层机油。(k)交替地拧紧2个轴承螺栓。扭矩:13N·m(130kgf·cm,10ft·lbf)(l)顺时针转动2号凸轮轴，使定位销朝上。(m)检查凸轮轴齿轮正时标记是否对准。提示:安装标记在上面。6、安装正时皮带轮(a)将凸轮轴定位销对准皮带轮带“K”标记的定位销4槽，在正时皮带轮侧。(b)暂时安装正时皮带...
