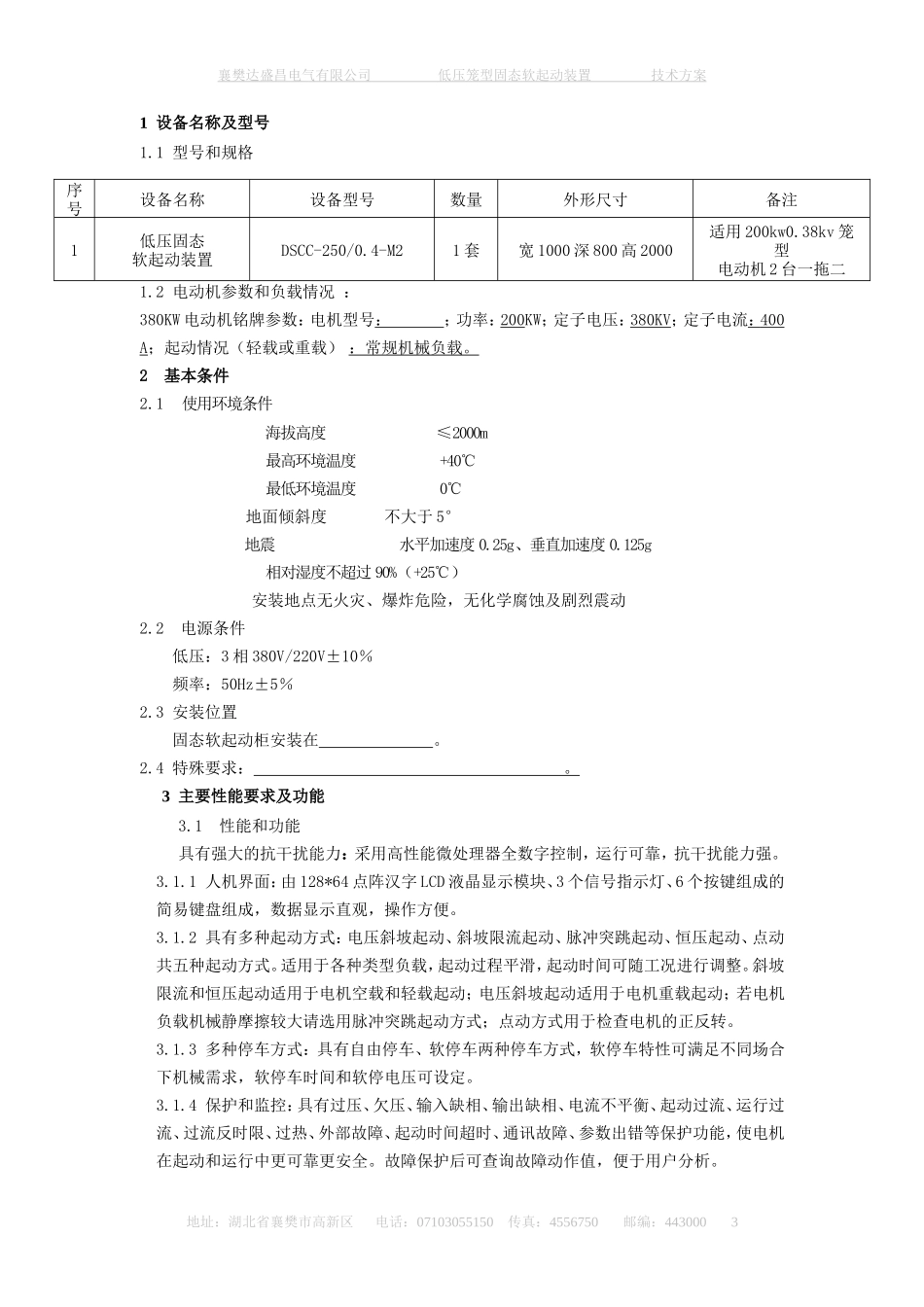

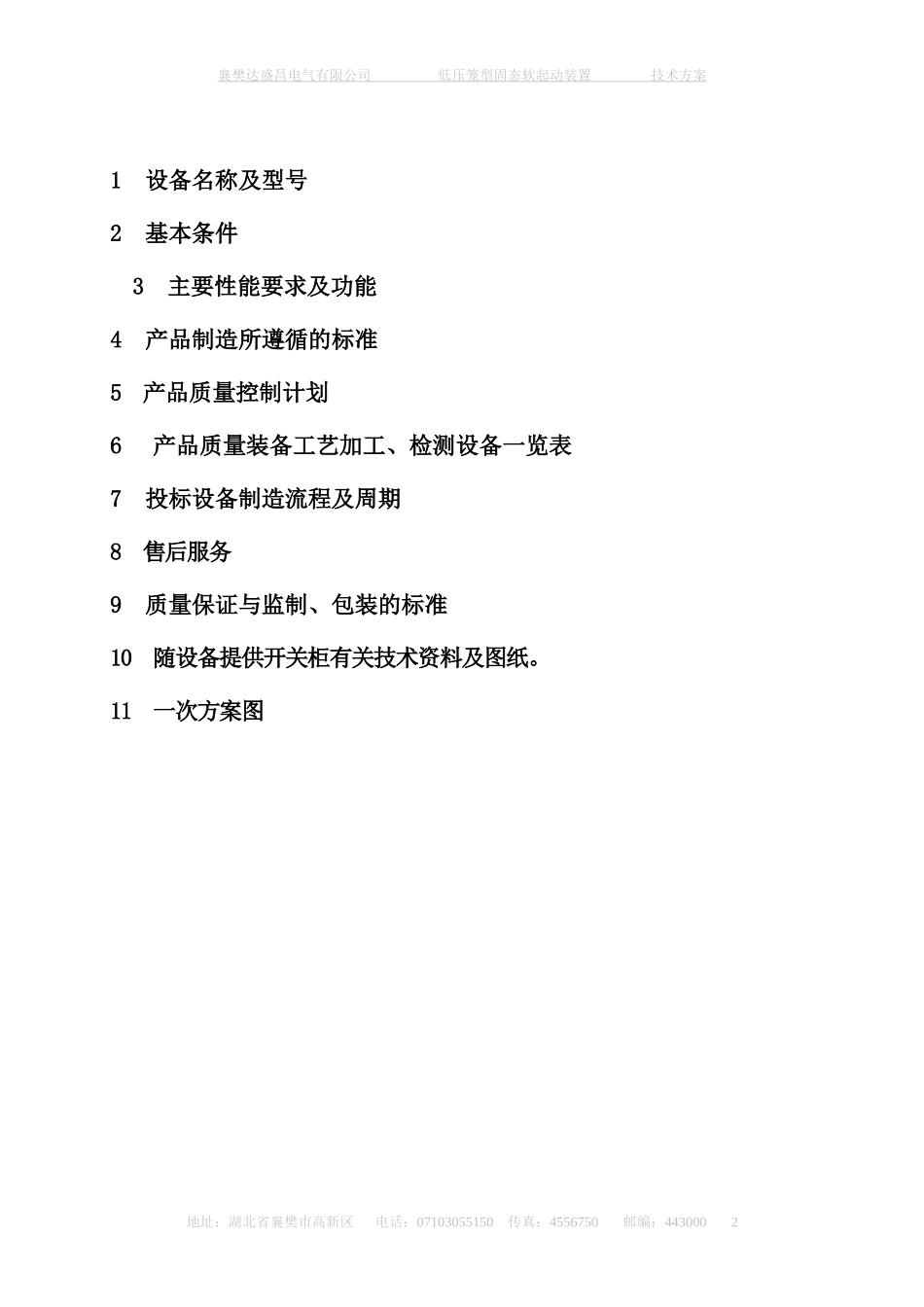

襄樊达盛昌电气有限公司低压笼型固态软起动装置技术方案200KW380V笼型电动机固态软起动装置技术方案襄樊达盛昌电气有限公司2010年9月7日目录地址：湖北省襄樊市高新区电话：07103055150传真：4556750邮编：4430001襄樊达盛昌电气有限公司低压笼型固态软起动装置技术方案1设备名称及型号2基本条件3主要性能要求及功能4产品制造所遵循的标准5产品质量控制计划6产品质量装备工艺加工、检测设备一览表7投标设备制造流程及周期8售后服务9质量保证与监制、包装的标准10随设备提供开关柜有关技术资料及图纸。11一次方案图地址：湖北省襄樊市高新区电话：07103055150传真：4556750邮编：4430002襄樊达盛昌电气有限公司低压笼型固态软起动装置技术方案1设备名称及型号1.1型号和规格序号设备名称设备型号数量外形尺寸备注1低压固态软起动装置DSCC-250/0.4-M21套宽1000深800高2000适用200kw0.38kv笼型电动机2台一拖二1.2电动机参数和负载情况：380KW电动机铭牌参数：电机型号：；功率：200KW；定子电压：380KV；定子电流：400A；起动情况（轻载或重载）：常规机械负载。2基本条件2.1使用环境条件海拔高度≤2000m最高环境温度+40℃最低环境温度0℃地面倾斜度不大于5°地震水平加速度0.25g、垂直加速度0.125g相对湿度不超过90%（+25℃）安装地点无火灾、爆炸危险，无化学腐蚀及剧烈震动2.2电源条件低压：3相380V/220V±10％频率：50Hz±5％2.3安装位置固态软起动柜安装在。2.4特殊要求：。3主要性能要求及功能3.1性能和功能具有强大的抗干扰能力：采用高性能微处理器全数字控制，运行可靠，抗干扰能力强。3.1.1人机界面：由128*64点阵汉字LCD液晶显示模块、3个信号指示灯、6个按键组成的简易键盘组成，数据显示直观，操作方便。3.1.2具有多种起动方式：电压斜坡起动、斜坡限流起动、脉冲突跳起动、恒压起动、点动共五种起动方式。适用于各种类型负载，起动过程平滑，起动时间可随工况进行调整。斜坡限流和恒压起动适用于电机空载和轻载起动；电压斜坡起动适用于电机重载起动；若电机负载机械静摩擦较大请选用脉冲突跳起动方式；点动方式用于检查电机的正反转。3.1.3多种停车方式：具有自由停车、软停车两种停车方式，软停车特性可满足不同场合下机械需求，软停车时间和软停电压可设定。3.1.4保护和监控：具有过压、欠压、输入缺相、输出缺相、电流不平衡、起动过流、运行过流、过流反时限、过热、外部故障、起动时间超时、通讯故障、参数出错等保护功能，使电机在起动和运行中更可靠更安全。故障保护后可查询故障动作值，便于用户分析。地址：湖北省襄樊市高新区电话：07103055150传真：4556750邮编：4430003襄樊达盛昌电气有限公司低压笼型固态软起动装置技术方案3.1.5通讯功能：具有DCS远控接口和标准RS485通讯接口。3.1.6模拟量输出：4～20mA标准模拟电流输出。3.1.7安装方式：产品结构紧凑新颖、体积小，安装、使用和维修均很方便。3.1.8降低电机的起动电流，减轻供电电源的峰值电流，减少配电设备的成本；3.1.9降低配电容量，避免增容投资；3.1.10降低起动机械应力、延长电机及相关设备的使用寿命；3.1.11起动参数可视负载调整、易于改善工艺、保护设备；3.2主要选型设备介绍低压交流电动机固态软起动装置积木式组装，具有结构紧凑、外形美观统一、现场安装调整方便、安全可靠等特点。软起动装置由柜体部分、起动单元部分、短接部分及控制部分组成。柜体部分：框架式组合结构，表面采用酸洗、静电喷塑处理，并附着良好,不剥落、腐蚀、毛糙。涂层为不反光的亚光漆。起动单元部分：以Altistart48TelemecaniqueSTR系列软起动—软停止单元为核心；短接部分：采用名牌接触器或者真空开关；控制部分：可实现远程通讯及计算机集中控制（DCS），满足PLC系统控制要求。3.3下口电缆接线处应有专用电缆固定支撑。3.4起动柜的进出线方式：电缆连接。3.5柜体颜色：计算机灰，颜色RAL7032。3.6主要材料清单DSCC-250/0.4-M2低压固态软起动一拖二清单（200kw380v）序号器件名称规格型号数量备注1软起单元DMC-M250-31达盛昌2断路器DZ20Y-630/3300500A3德力西3接触器CJ20-630AC220V4德立西4电压表6L2-V0～450V...
