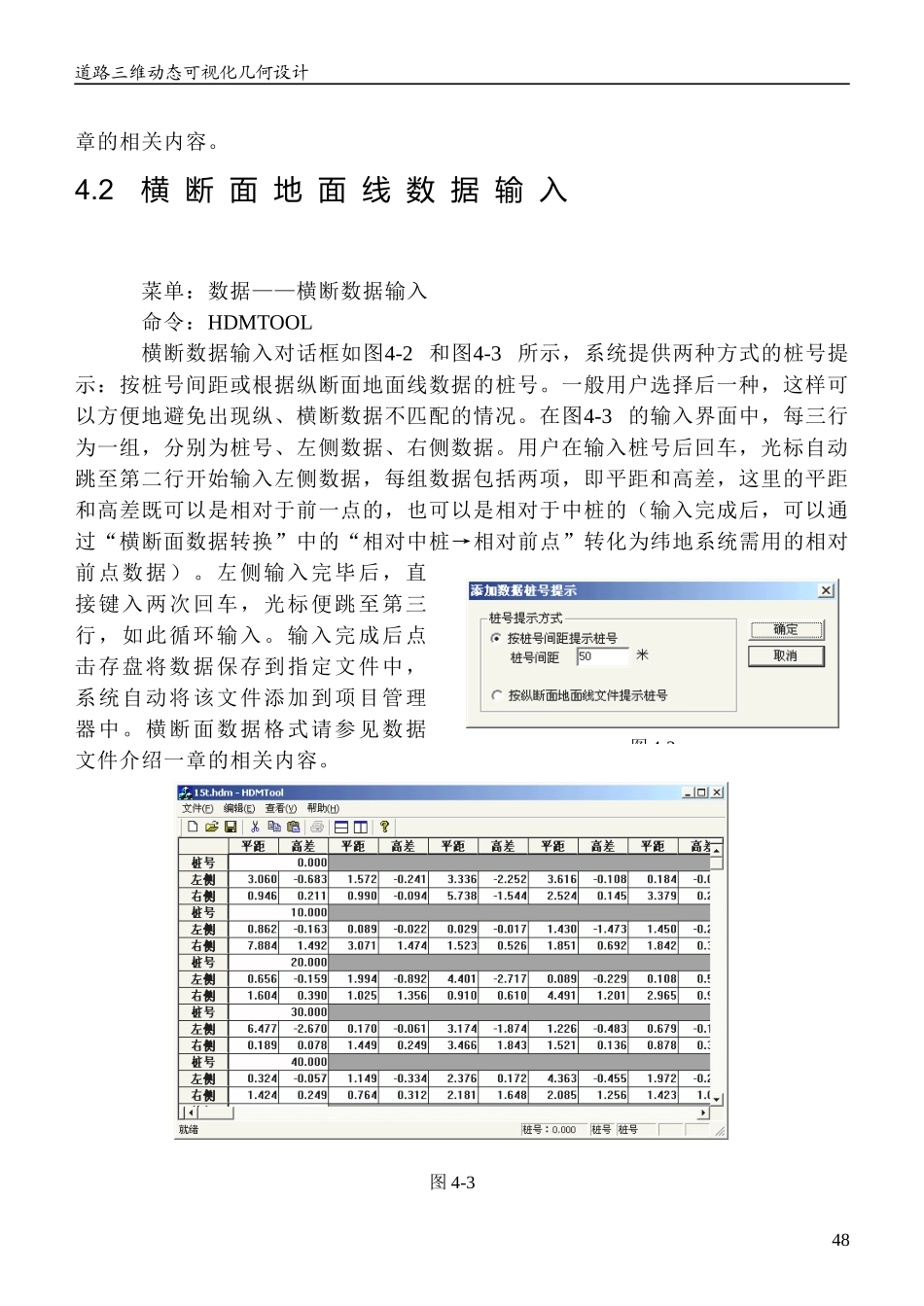

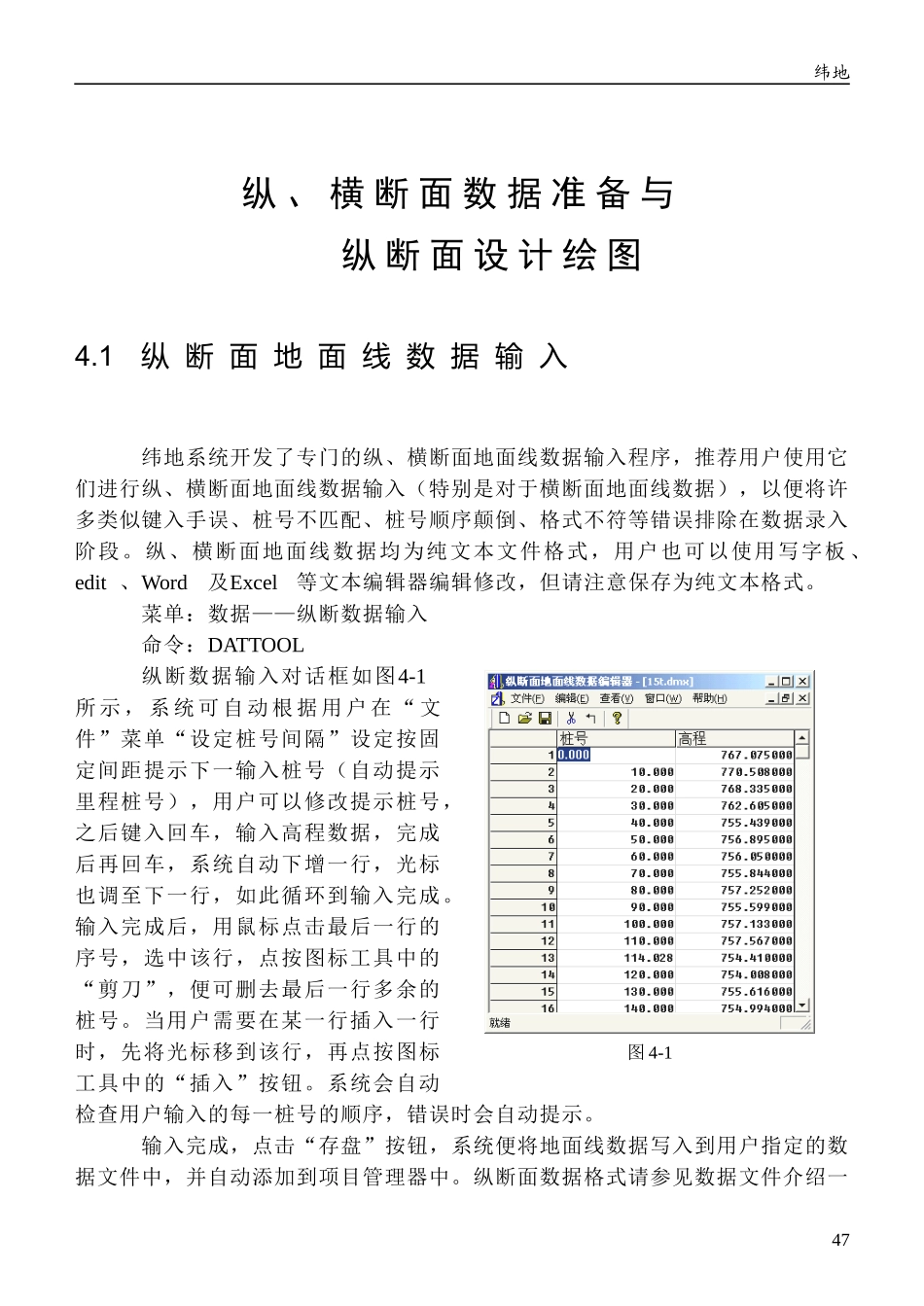

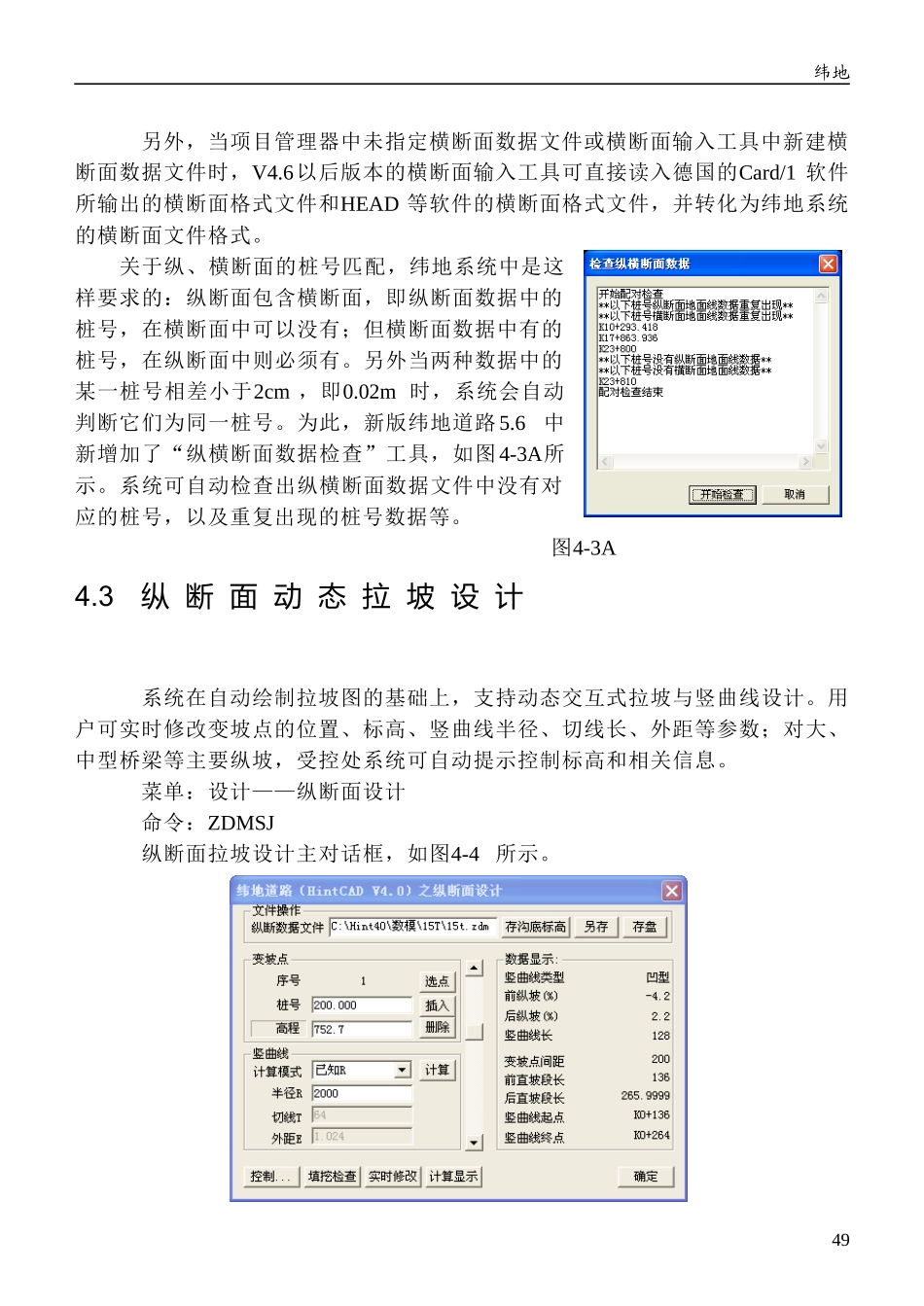

纬地纵、横断面数据准备与纵断面设计绘图4.1纵断面地面线数据输入纬地系统开发了专门的纵、横断面地面线数据输入程序,推荐用户使用它们进行纵、横断面地面线数据输入(特别是对于横断面地面线数据),以便将许多类似键入手误、桩号不匹配、桩号顺序颠倒、格式不符等错误排除在数据录入阶段。纵、横断面地面线数据均为纯文本文件格式,用户也可以使用写字板、edit、Word及Excel等文本编辑器编辑修改,但请注意保存为纯文本格式。菜单:数据——纵断数据输入命令:DATTOOL纵断数据输入对话框如图4-1所示,系统可自动根据用户在“文件”菜单“设定桩号间隔”设定按固定间距提示下一输入桩号(自动提示里程桩号),用户可以修改提示桩号,之后键入回车,输入高程数据,完成后再回车,系统自动下增一行,光标也调至下一行,如此循环到输入完成。输入完成后,用鼠标点击最后一行的序号,选中该行,点按图标工具中的“剪刀”,便可删去最后一行多余的桩号。当用户需要在某一行插入一行时,先将光标移到该行,再点按图标工具中的“插入”按钮。系统会自动检查用户输入的每一桩号的顺序,错误时会自动提示。输入完成,点击“存盘”按钮,系统便将地面线数据写入到用户指定的数据文件中,并自动添加到项目管理器中。纵断面数据格式请参见数据文件介绍一47图4-1道路三维动态可视化几何设计章的相关内容。4.2横断面地面线数据输入菜单:数据——横断数据输入命令:HDMTOOL横断数据输入对话框如图4-2和图4-3所示,系统提供两种方式的桩号提示:按桩号间距或根据纵断面地面线数据的桩号。一般用户选择后一种,这样可以方便地避免出现纵、横断数据不匹配的情况。在图4-3的输入界面中,每三行为一组,分别为桩号、左侧数据、右侧数据。用户在输入桩号后回车,光标自动跳至第二行开始输入左侧数据,每组数据包括两项,即平距和高差,这里的平距和高差既可以是相对于前一点的,也可以是相对于中桩的(输入完成后,可以通过“横断面数据转换”中的“相对中桩→相对前点”转化为纬地系统需用的相对前点数据)。左侧输入完毕后,直接键入两次回车,光标便跳至第三行,如此循环输入。输入完成后点击存盘将数据保存到指定文件中,系统自动将该文件添加到项目管理器中。横断面数据格式请参见数据文件介绍一章的相关内容。图4-348图4-2纬地另外,当项目管理器中未指定横断面数据文件或横断面输入工具中新建横断面数据文件时,V4.6以后版本的横断面输入工具可直接读入德国的Card/1软件所输出的横断面格式文件和HEAD等软件的横断面格式文件,并转化为纬地系统的横断面文件格式。关于纵、横断面的桩号匹配,纬地系统中是这样要求的:纵断面包含横断面,即纵断面数据中的桩号,在横断面中可以没有;但横断面数据中有的桩号,在纵断面中则必须有。另外当两种数据中的某一桩号相差小于2cm,即0.02m时,系统会自动判断它们为同一桩号。为此,新版纬地道路5.6中新增加了“纵横断面数据检查”工具,如图4-3A所示。系统可自动检查出纵横断面数据文件中没有对应的桩号,以及重复出现的桩号数据等。图4-3A4.3纵断面动态拉坡设计系统在自动绘制拉坡图的基础上,支持动态交互式拉坡与竖曲线设计。用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数;对大、中型桥梁等主要纵坡,受控处系统可自动提示控制标高和相关信息。菜单:设计——纵断面设计命令:ZDMSJ纵断面拉坡设计主对话框,如图4-4所示。49道路三维动态可视化几何设计图4-4此对话框启动后,如果项目中存在纵断面设计数据文件(*.zdm),系统将自动读入并进行计算显示相关信息。“存盘”和“另存”可将修改后变坡点及竖曲线等数据保存到数据文件中去。第一次点按“计算显示”按钮,程序将在当前屏幕图形中绘出全线的纵断面地面线、里程桩号和平曲线变化,同时屏幕图形下方也会对应显示一栏平曲线变化图,为用户直接在屏幕上进行拉坡设计作准备,见图4-4A。在拉坡设计过程中,系统在屏幕左上角会出现一个动态数据显示框,主要显示变坡点、竖曲线、坡度、坡长的数据变化,随着鼠标的移动,框中数据也随之变动,动态显示设计者拉坡所需的数据一目了...
