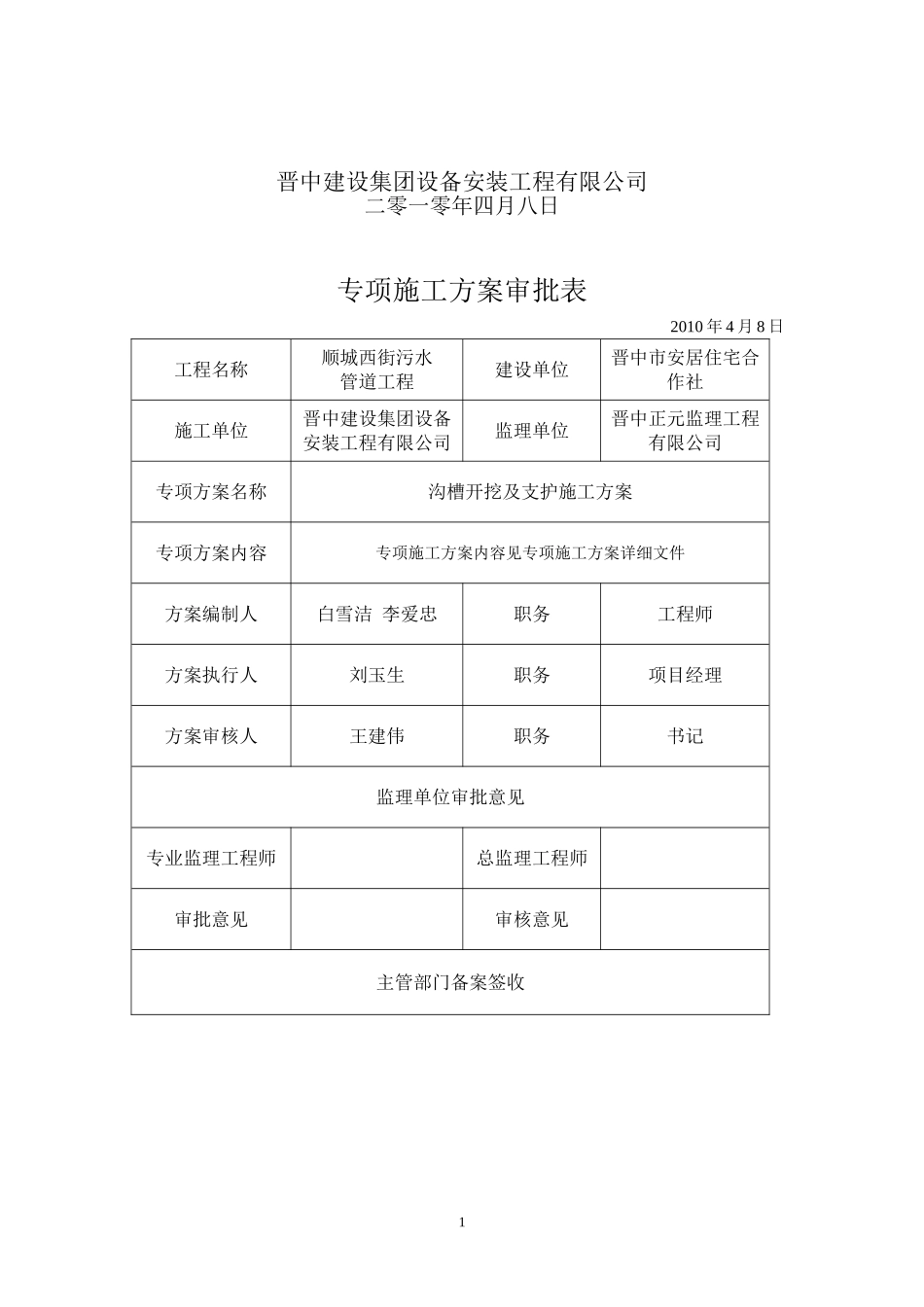

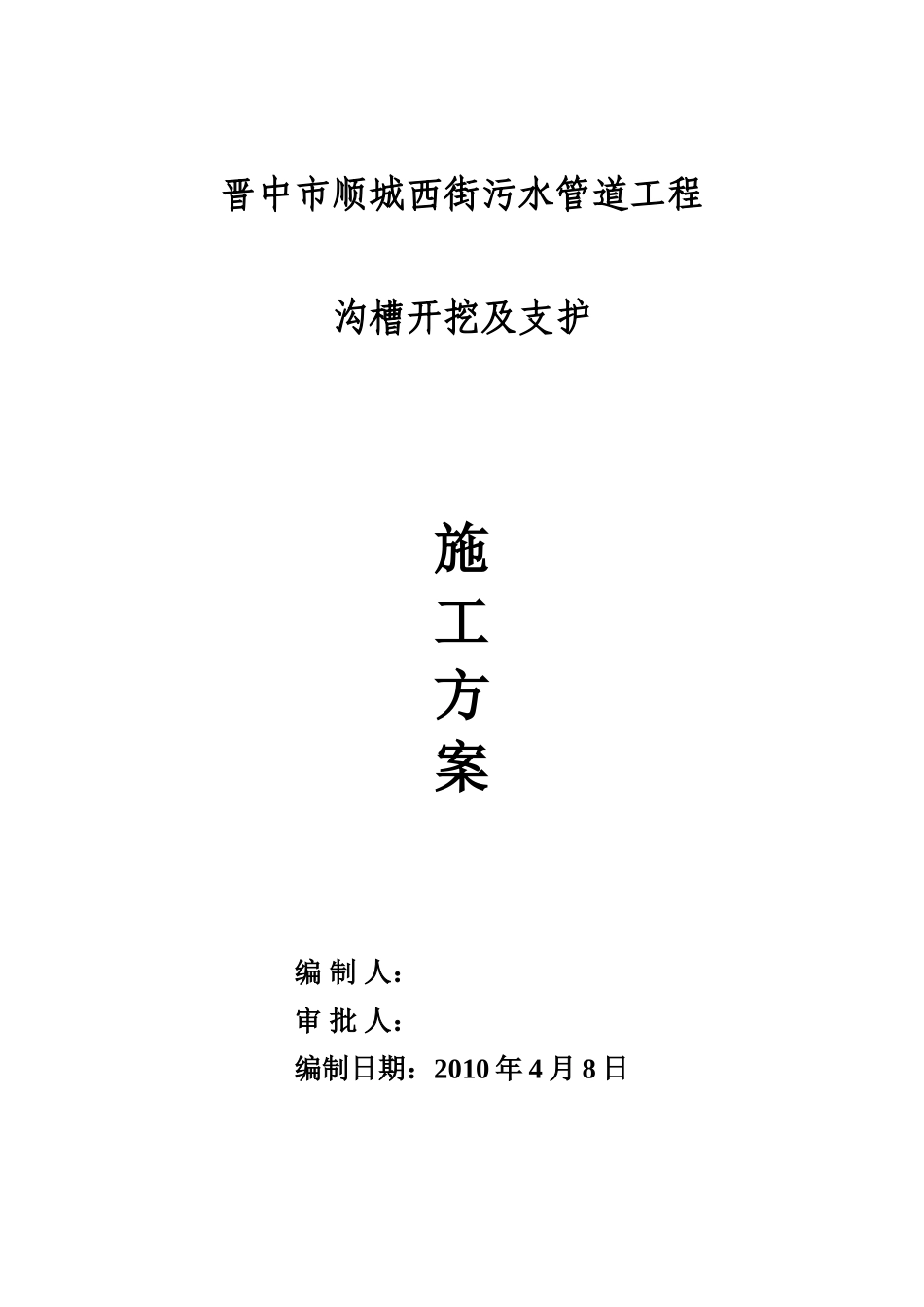

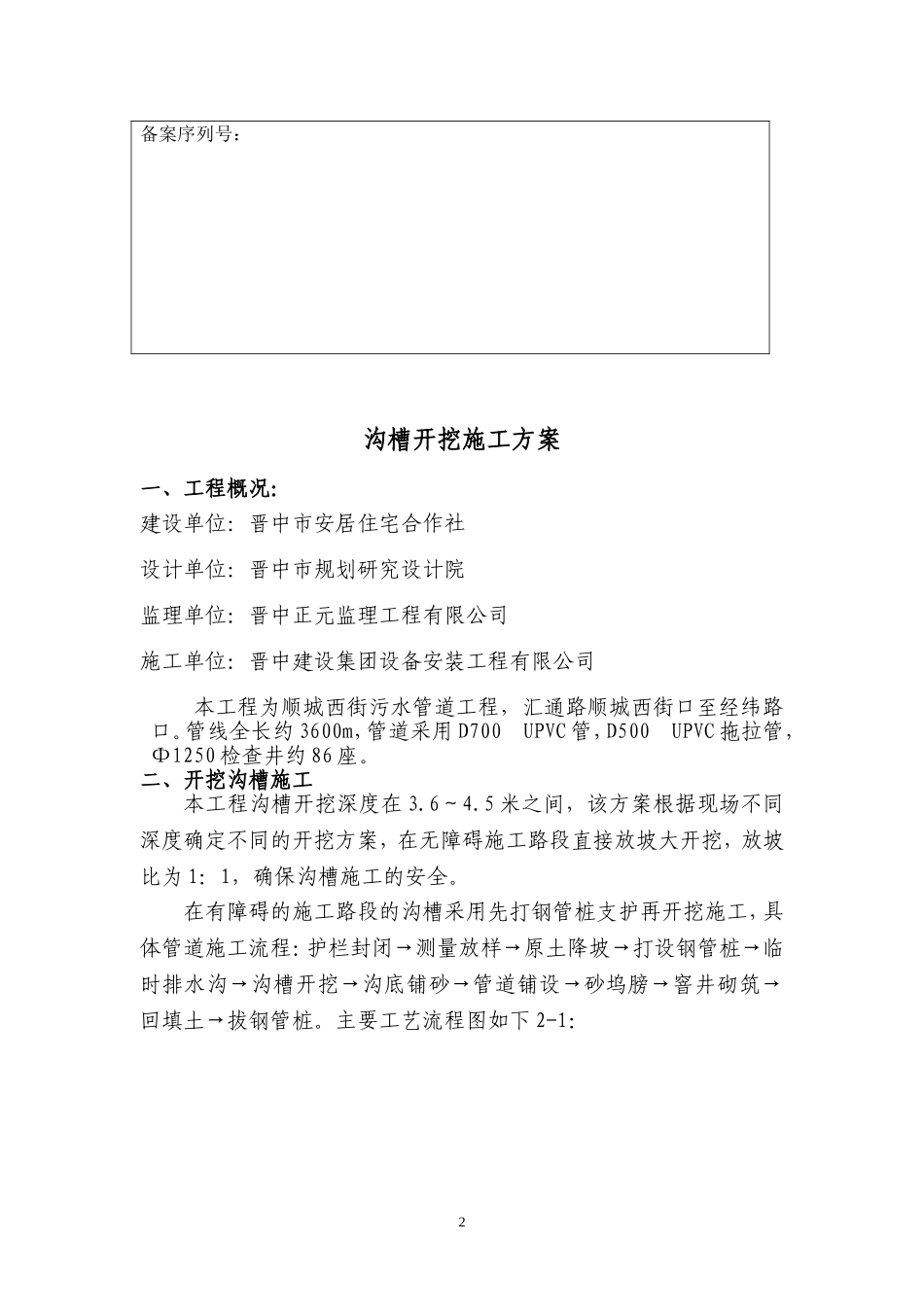

晋中市顺城西街污水管道工程沟槽开挖及支护施工方案编制人：审批人：编制日期：2010年4月8日晋中建设集团设备安装工程有限公司二零一零年四月八日专项施工方案审批表2010年4月8日工程名称顺城西街污水管道工程建设单位晋中市安居住宅合作社施工单位晋中建设集团设备安装工程有限公司监理单位晋中正元监理工程有限公司专项方案名称沟槽开挖及支护施工方案专项方案内容专项施工方案内容见专项施工方案详细文件方案编制人白雪洁李爱忠职务工程师方案执行人刘玉生职务项目经理方案审核人王建伟职务书记监理单位审批意见专业监理工程师总监理工程师审批意见审核意见主管部门备案签收1备案序列号：沟槽开挖施工方案一、工程概况：建设单位：晋中市安居住宅合作社设计单位：晋中市规划研究设计院监理单位：晋中正元监理工程有限公司施工单位：晋中建设集团设备安装工程有限公司本工程为顺城西街污水管道工程，汇通路顺城西街口至经纬路口。管线全长约3600m，管道采用D700UPVC管，D500UPVC拖拉管，Φ1250检查井约86座。二、开挖沟槽施工本工程沟槽开挖深度在3.6～4.5米之间，该方案根据现场不同深度确定不同的开挖方案，在无障碍施工路段直接放坡大开挖，放坡比为1：1，确保沟槽施工的安全。在有障碍的施工路段的沟槽采用先打钢管桩支护再开挖施工，具体管道施工流程：护栏封闭→测量放样→原土降坡→打设钢管桩→临时排水沟→沟槽开挖→沟底铺砂→管道铺设→砂坞膀→窨井砌筑→回填土→拔钢管桩。主要工艺流程图如下2-1：2工艺流程图2-11、封闭维护我项目部严格按照投标书要求，对现场施工区域采用彩钢板封闭维护施工，施工中以200米为一段流水作业。2、测量放样、定线以经监理复核无误管道中以线及临时水准点为依据，根据设计图纸放出沟槽中心线，根据槽底宽度适当放坡放出沟槽开挖线及坡脚线。3、原土降坡为考虑钢管桩使用的稳定性，我项目部计划先将原地面降低50cm，再对沟槽部位打设钢管桩，确保6米的钢管桩入土深度超过2.7米。4、临时排水沟施工中由于地表水比较多，为确保沟槽内作业的安全与施工质量，施工中对钢管桩两侧的原地面进行人工开挖排水明沟，尺寸为30*40cm，对地表水进行截流。3护栏封闭护栏封闭测量放样原土降坡打设钢管桩临时排水沟沟槽开挖沟底铺砂管道敷设砂坞膀窨井砌筑回填土拔钢管桩5、打设钢管桩考虑沟槽深度未超过4.5米，我项目部准备将原地面降低50cm后采用6米钢管密打，中间设置围檩并用横向木支撑加固，木支撑的小头直径不小于15cm,间距为3米设置一道，（具体见2-1沟槽支护图），打桩采用PC-410液压振动打桩机械，其特点是操作灵活，振动频率高、振动幅度小，对周围环境小，打拔桩速度快。钢管桩打设首先确定中心管线位置，沿管线中心两侧1/2槽宽处定钢管桩内侧线，然后依据内侧线进行打桩。打设原则上下垂直，且钢管桩的净宽度确保大于沟槽宽度，不能小，钢管桩打设期间现场有专人指挥打桩机械。2-1钢管桩沟槽支护图为确保安全，沟槽施工期间采用彩钢板封闭维护，砌筑好的检查井及时封闭维护。施工中沟槽挖出的土方堆积距离离沟槽边不少于5米，并在沟槽开挖支撑防护完成后组织项目部人员对沟槽支护进行验收，自检合格后再通知监理、业主进行验收，验收合格后方可安排施工人员下槽施工。沟槽开挖到位后，在沟槽中放置安全梯，供施工人员上下作业，该爬梯也是防止沟槽塌方前能让工人及时撤离的安全通道。打设钢管桩前对地下管线认真调查，完成相关的关系交底工作，4对有电力，煤气管道将通知联系相关责任人到现场交底，根据其要求再制定特殊开挖方法。3、沟槽开挖沟槽开挖采用机械与人工相结合的方法进行施工。挖出的余土（差土）由土方车运出施工现场，或抛翻挖在开挖线5米以外。挖土时要严格控制标高，以防超挖，在槽底以上200mm土层必须采用人工挖土，避免扰动基坑底土层。如遇超挖，超挖部份采用碎石回填。由于本工程地下水位较高，在施工过程中为保持开挖的沟槽内无积水直到施工完成，因此必须认真做好沟槽排水工作。首先堵截地面上的雨水和明水流入沟槽内；另外在沟槽底两侧设置排水明沟，在每段明沟两端处设置集水坑，并配备足够数量的泥浆泵和潜水泵...
