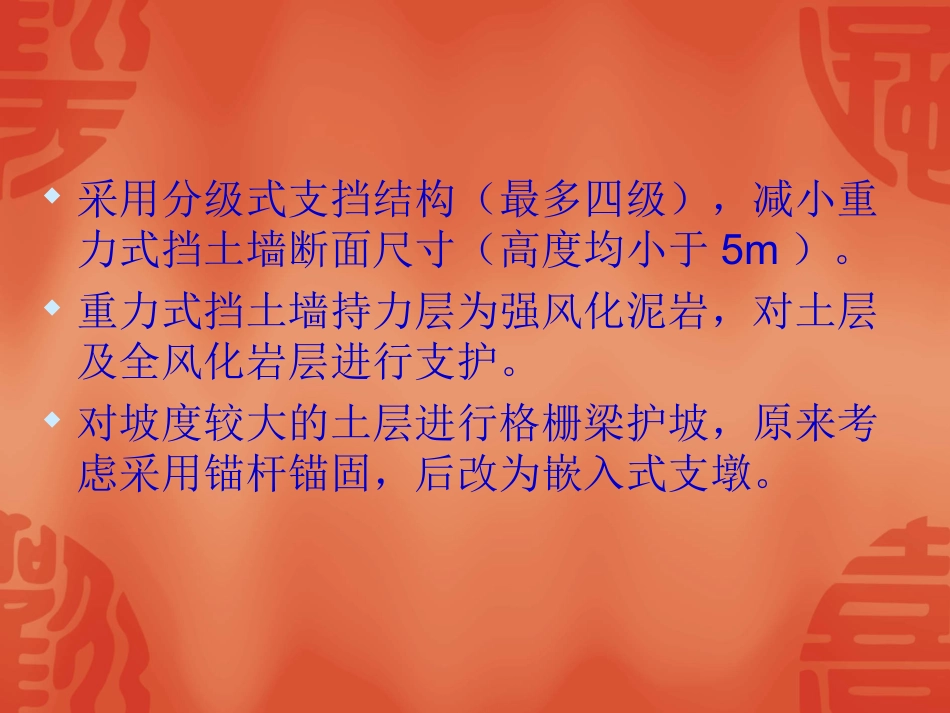

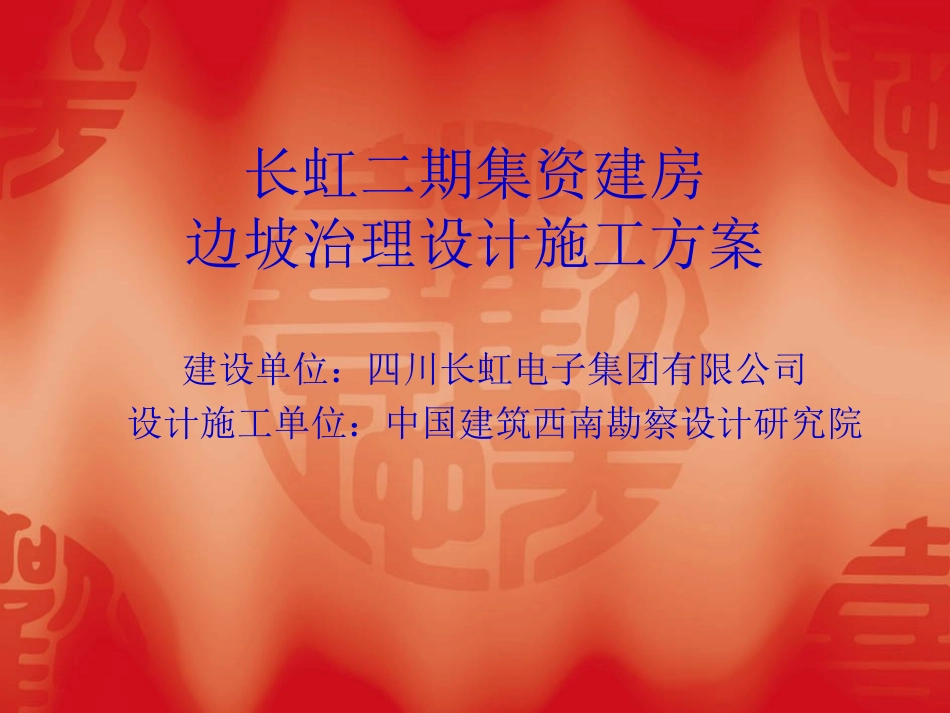

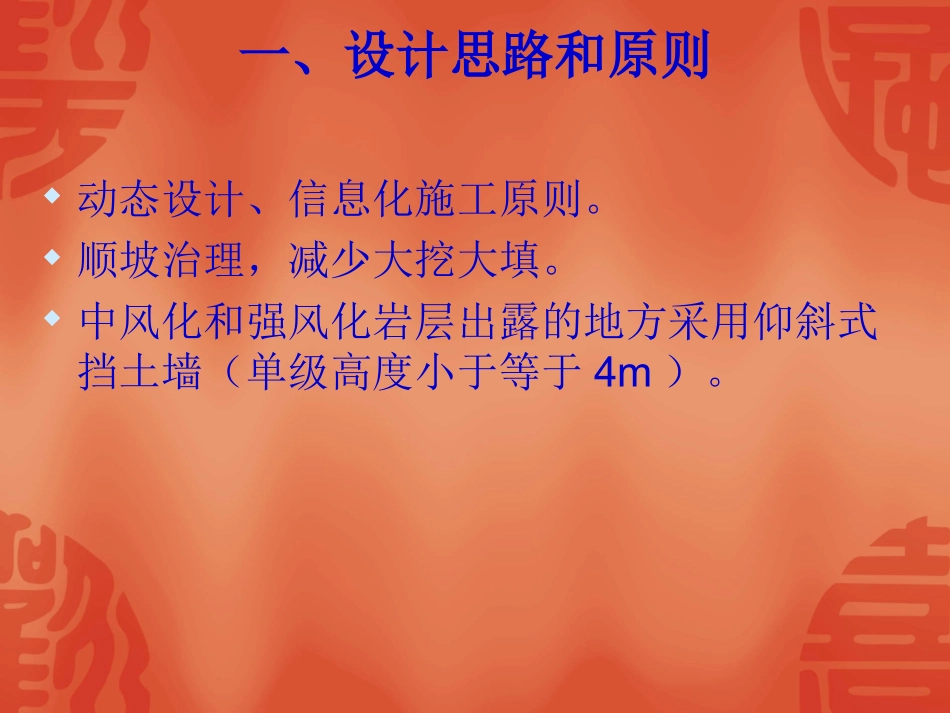

长虹二期集资建房边坡治理设计施工方案建设单位：四川长虹电子集团有限公司设计施工单位：中国建筑西南勘察设计研究院一、设计思路和原则动态设计、信息化施工原则。顺坡治理，减少大挖大填。中风化和强风化岩层出露的地方采用仰斜式挡土墙（单级高度小于等于4m）。采用分级式支挡结构（最多四级），减小重力式挡土墙断面尺寸（高度均小于5m）。重力式挡土墙持力层为强风化泥岩，对土层及全风化岩层进行支护。对坡度较大的土层进行格栅梁护坡，原来考虑采用锚杆锚固，后改为嵌入式支墩。格栅梁中间采用覆土、绿化。排水管网设计思路总排水出口与建筑规划协商后确定；设两道主排水沟，其一为护坡顶上截水沟，截断坡面汇水，截水沟尺寸宜稍大；其二为环形道路侧排水沟，为道路、护坡面排水沟，坡度较大处设跌水，同时设置沉淀池等。对于场地中GH段，考虑场地后缘的利用和节约造价，并根据地形情况，我院对其采用放坡形式进行处理。二、设计的主要参数(1)设计使用年限：大于50年，并大于建筑物使用年限。(2)边坡坡体：土层重度γ＝20kN/m3；滑动面内摩擦角Ф＝10°，粘聚力C＝5kPa。(3)计算土压力的参数：采用勘察报告中建议的土的快剪强度指标。(4)滑动面位置：泥岩上覆土层或强风化层与泥岩中等风化带顶板的接触面。(5)计算岩层压力的参数：采用勘察报告中建议的破裂角θ=45°+φ/2。三、治理范围与原则(1)本设计治理范围为边坡对拟建建筑物产生影响的范围，治理后确保正常安全使用。(2)治理工程采取综合治理措施：扶壁式挡土墙、重力式挡土墙，格栅粱锚固护坡与排水相结合，以支挡为主。场区排水应结合场区建筑整体设计中的排水系统统一设置，避免雨水渗入坡体。四、支挡结构说明根据边坡特征及现状，采取分级分段治理。对岩层出露，并且高度较高，岩性较好的地段，采用仰斜式挡土墙分级进行支护；对土层厚，下部为基岩出露地段采用重力式挡土墙进行支护；对于局部坡面较陡的地段，采用削坡格栅梁进行支护。(1)仰斜式挡土墙的高度不超过5m，局部高度较大的地段采用分级放坡，逐级采用扶壁式挡土墙进行支护，仰斜式挡土墙嵌入强风化或者中风化基岩的深度0.50~1.00m。(2)重力式挡土墙的高度不超过8m，可与扶壁式挡土墙联合支护，挡土墙基础进入强风化岩层0.50~1.00m。(3)格栅梁支护，主要是针对后缘边坡坡度较大，并且上部存在有一定的土层，或者岩层出露，但已风化地段，格栅梁采用1：2放坡并进行美观绿化。同时对于两级挡墙之间6m地段，局部放坡也需要进行格栅梁支护。
