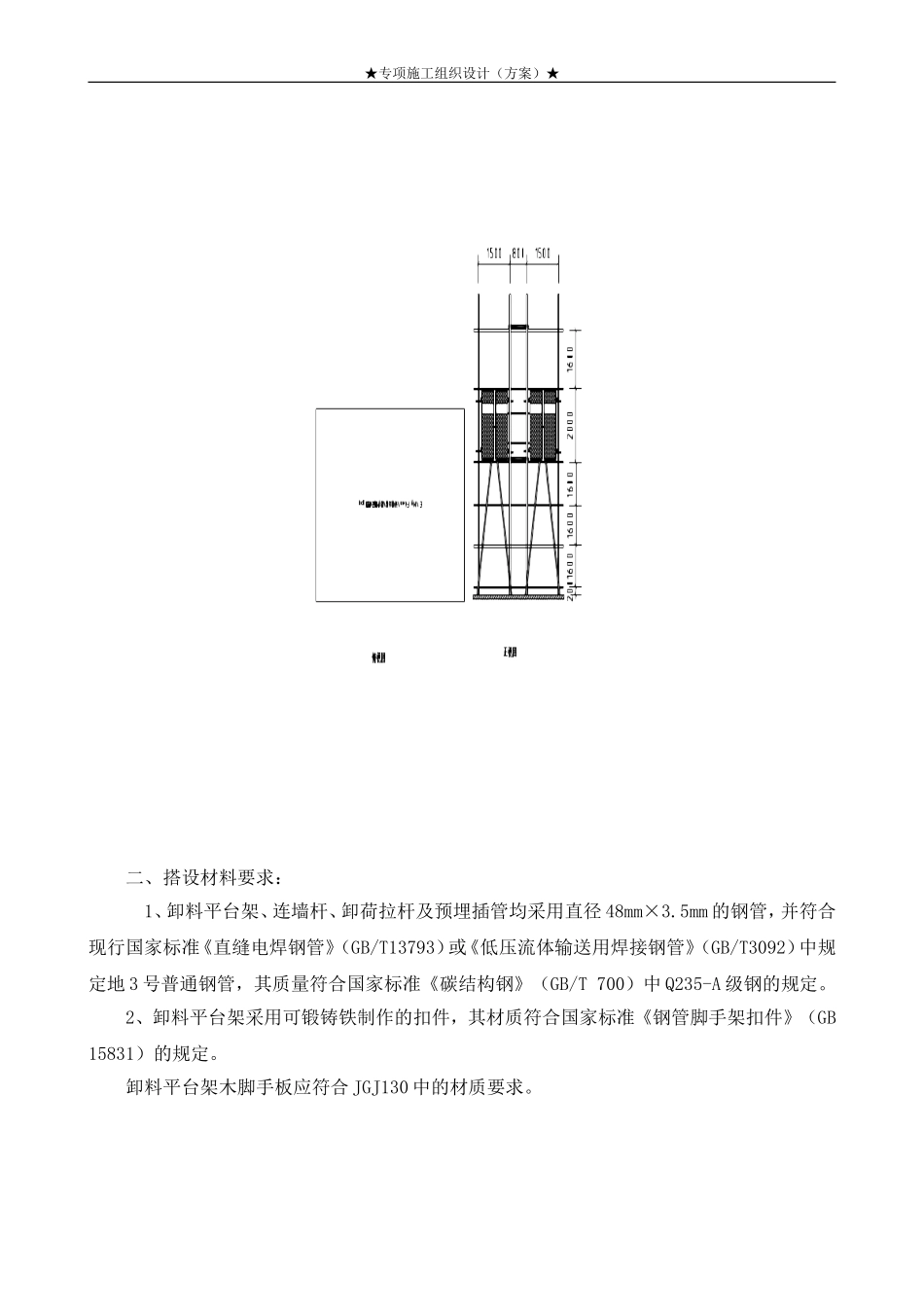

★专项施工组织设计（方案）★下德主线站交警支队二大队工作用房编制单位：福建永宏建设工程有限公司下德主线站交警队二大队工作用房项目部施工组织设计（施工方案）报审表施表7.1共页第页工程名称下德主线站交警支队二大队工作用房施工单位德化县祥泰建筑工程有限公司编制现报上下德主线站交警支队二大队工作用房工程施工组织总设计／施工组主编郑建贤★专项施工组织设计（方案）★单位织设计／卸料平台搭、拆施工方案文件，请予以审查。编制人郑建培工程项目部／专业分包施工单位（盖章）技术负责人郑建贤审核单位总承包单位审核意见：年月日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：卸料平台搭设、拆除专项施工组织设计(方案)一、说明：该平台搭设部位如部平面布置图所示。搭设方法采用编号为SGTC闽-01-2003的《福建省建筑施工参考图册》（施工电梯、井字架卸料平台及防护门搭设）的要求进行搭设，固不进行设计计算。卸料平台搭设方法如下图所示：★专项施工组织设计（方案）★二、搭设材料要求：1、卸料平台架、连墙杆、卸荷拉杆及预埋插管均采用直径48mm×3.5mm的钢管，并符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定地3号普通钢管，其质量符合国家标准《碳结构钢》（GB/T700）中Q235-A级钢的规定。2、卸料平台架采用可锻铸铁制作的扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）的规定。卸料平台架木脚手板应符合JGJ130中的材质要求。★专项施工组织设计（方案）★材料选用表序号名称数量单位材料规格1纵向扫地杆2根Q235－Aφ48*3.5*41002立杆8根/6米Q235－Aφ48*3.5*60003纵向斜撑8根Q235－Aφ48*3.5*31004纵向水平杆4根/层Q235－Aφ48*3.5*41005正面挡脚板1块/层5cm厚松木板1000*200*506防护门2副/层焊接件7水平斜杆2根/9米Q235－Aφ48*3.5*18508正面中栏杆1根/层Q235－Aφ48*3.5*10009正面扶手1根/层Q235－Aφ48*3.5*100010底座8件焊接件11垫板2块5cm厚松木板4100*200*5012横向扫地杆4根Q235－Aφ48*3.5*126013横向水平杆12根/层Q235－Aφ48*3.5*126014侧面挡脚板2块/层5cm厚松木板φ48*3.5*5015侧面中栏杆2根/层Q235－Aφ48*3.5*126016侧面扶手2根/层Q235－Aφ48*3.5*126017短斜撑2根/层Q235－Aφ48*3.5*150018连墙杆预埋插管4根Q235－Aφ48*3.5*50019长斜撑2根Q235－Aφ48*3.5*210020卸荷拦杆2根/9米Q235－Aφ48*3.5*300021卸荷拉杆预埋插管2根/9米Q235－A500＋B（梁宽）22连墙杆4根/层Q235－Aφ48*3.5*1000★专项施工组织设计（方案）★脚手板材料选用表序号名称数量单位材料规格12.5寸铁钉6个Q235-A2压板1块2cm厚松木板20*100*12603镀锌钢丝12根12＃镀锌钢丝4脚手板6块5cm厚松木板4100*200*50三、施工要求1、搭设要求：1）相邻立杆的对接扣件不得在同一高度内，其在高度方向上错开的距离不得小于500mm，对接扣件开口应朝内。当平台架搭至连墙件的构造点时，应及时作连墙拉结，除立杆外，其余杆应采用整根钢管搭设，严禁对接使用。2）纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面为50mm。3）纵向扫地杆应固定在距底座上方200mm的立杆上，横向扫地杆应固定在紧靠纵向扫地杆下方的立杆上。4）连墙杆应设置于平台架沿建筑物侧立杆竖直距离主节点不大于200mm处。连墙杆应水平设置，或稍向下斜，要求倾斜角度不大于10度。5）卸荷拉杆应与架外侧立杆连接。卸荷拉杆与立杆连接处应靠近主节点，平台架卸荷层应加设水平斜杆，形成几何不变体系。6）之字型横向斜撑的旋转扣件距离主节点不大于100mm。7）扣件规格必须与钢管外径相符。螺栓拧紧力矩不应40N·m。各杆件端头伸出扣件盖边缘的长度为100mm。8）挡脚手板应铺设在立杆内。2、拆除要求：1）拆除作业必须按先搭后拆原则由上而下逐层拆除，严禁上下同时作业。2）连墙杆及卸荷拉杆必须随架体逐层拆除，严禁先将连墙杆或卸荷拉杆整层或数层拆除后再拆架体。3）当拆除至下部最后一根立杆高度时，应先在适当位置搭设临时抛撑加固后，再...
