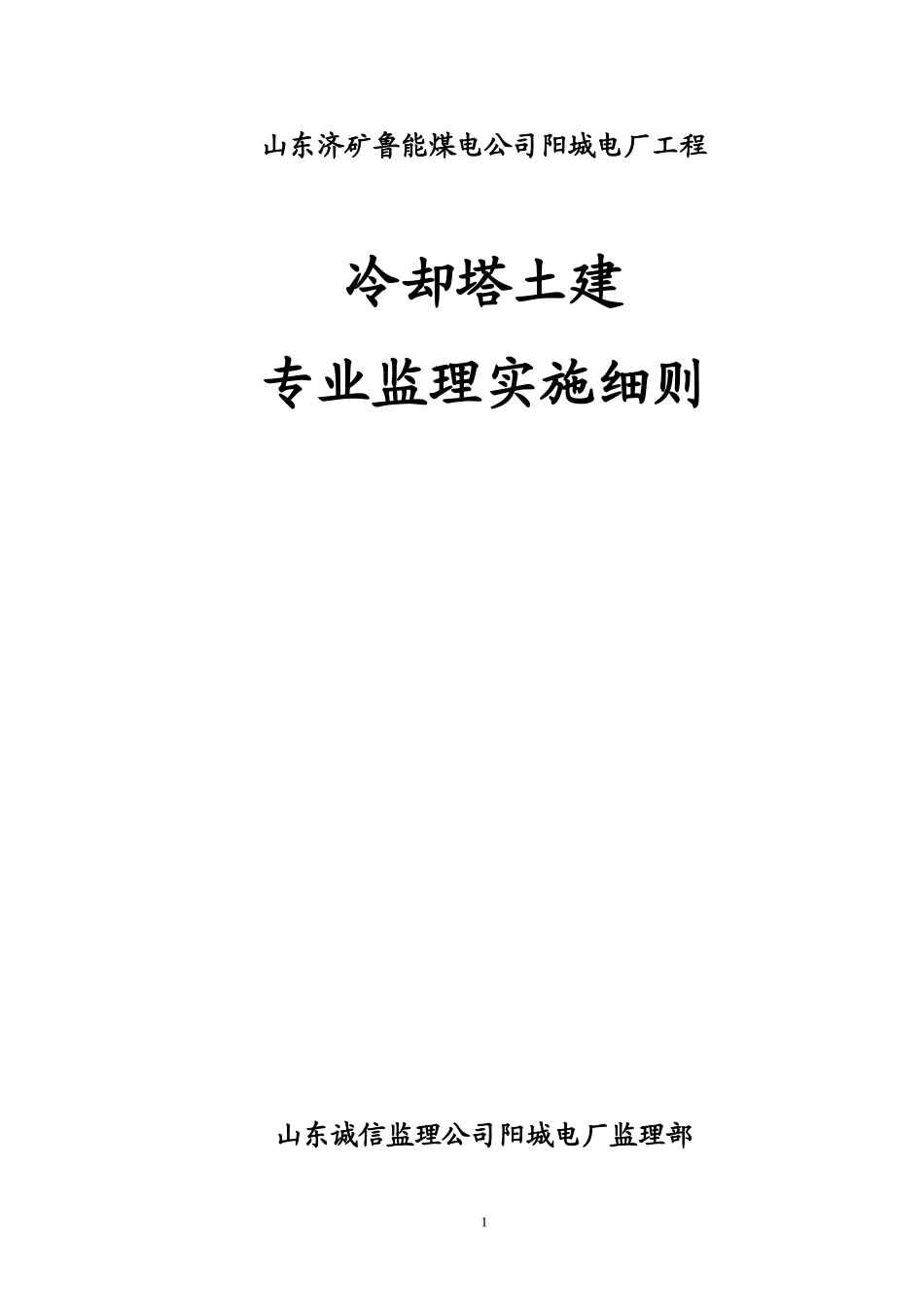

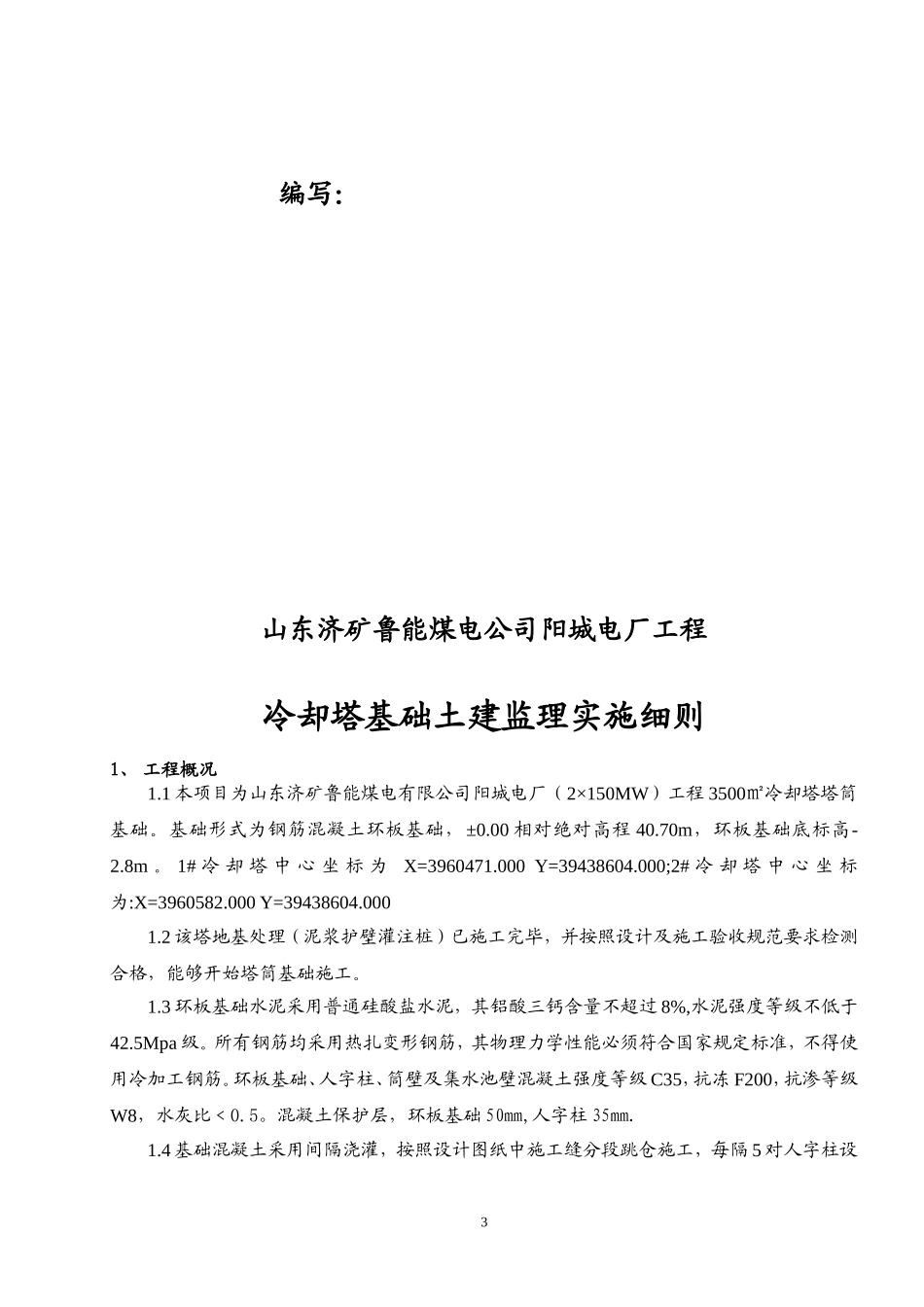

山东济矿鲁能煤电公司阳城电厂工程冷却塔土建专业监理实施细则山东诚信监理公司阳城电厂监理部1二00八年七月山东济矿鲁能煤电公司阳城电厂工程土建专业监理实施细则批准：审核：2编写：山东济矿鲁能煤电公司阳城电厂工程冷却塔基础土建监理实施细则1、工程概况1.1本项目为山东济矿鲁能煤电有限公司阳城电厂（2×150MW）工程3500㎡冷却塔塔筒基础。基础形式为钢筋混凝土环板基础，±0.00相对绝对高程40.70m，环板基础底标高-2.8m。1#冷却塔中心坐标为X=3960471.000Y=39438604.000;2#冷却塔中心坐标为:X=3960582.000Y=39438604.0001.2该塔地基处理（泥浆护壁灌注桩）已施工完毕，并按照设计及施工验收规范要求检测合格，能够开始塔筒基础施工。1.3环板基础水泥采用普通硅酸盐水泥，其铝酸三钙含量不超过8%,水泥强度等级不低于42.5Mpa级。所有钢筋均采用热扎变形钢筋，其物理力学性能必须符合国家规定标准，不得使用冷加工钢筋。环板基础、人字柱、筒壁及集水池壁混凝土强度等级C35，抗冻F200，抗渗等级W8，水灰比﹤0.5。混凝土保护层，环板基础50mm,人字柱35mm.1.4基础混凝土采用间隔浇灌，按照设计图纸中施工缝分段跳仓施工，每隔5对人字柱设3一道施工缝，共计8道。相临段施工间隔时间不少于14天，缝间钢筋不得断开。施工缝的止水方式采用预埋橡胶止水带或止水钢板的形式，确保环基的结构完整性。1.5环板基础与淋水装置基础底板设置沉降缝，并搁置橡胶止水带。橡胶止水带型号为YH-2，规格为300×ф30×10。沉降缝宽30mm，缝内填弹性密封膏及BW胶板。1.6为了提高水工混凝土的抗渗性，抗冻性，改善混凝土的和易性，减少水化热。本结构采用补偿收缩混凝土，混凝土拌和时按照一定比例掺和，适量掺加UEA型外加剂，具体掺量根据产品使用要求和现场实验确定。2.监理目标2.1质量控制目标2.1.1冷却塔施工监理冷却塔工程施工专业性较强，定位尺寸、环基大体积混凝土施工的温度控制、人字柱、环梁施工、混凝土的防冻抗渗、筒壁混凝土施工以及淋水构件的预制吊装、喷溅装置、填料、除水器安装是监理工作控制的重点，因此，专业监理工程师在水塔工程开工前要做到：参加冷却塔工程施工方案的讨论，审查冷却塔施工作业指导书，核查冷却塔工程的开工条件，签发工程开工令；参加施工图交底，组织施工图纸的会审，提出监理意见；制定针对冷却塔施工的监理目标，确定“W”、“H”、和S点，检查现场的施工管理制度，核查特殊作业施工人员的上岗证（钢筋焊接人员、测量人员、提升机械操作人员等）;重点把好材料进货并实施全过程跟踪控制，检查混凝土原材料的出厂合格证书，试验报告，检查混凝土配合比试验报告等。重点部位和重要工序实施旁站监理，如钢筋的焊接、混凝土施工缝的处理等，没有监理人员的签字不准进行下道工序施工；核查施工单位的自检记录，参加工程验收。2.2.2严格控制施工工艺质量，达到：基础几何尺寸准确，外形美观，混凝土结构内实外光，棱角整齐，埋件、套管位置正确且于混凝土表面齐平；2.2.3严格控制现浇结构构件的施工质量，达到土建分项工程施工合格率100%，优良率≥95%。并达到：钢筋焊接检验一次合格率96%以上；对混凝土施工进行全过程质量控制，水泥质量、砂和碎石级配、含泥量满足设计和规范要求；对混凝土配合比和试件进行有效控制，从混凝土的搅拌、灌注到养护进行全过程的监理，确保各验收批混凝土强度评定合格率为100%；关键部位和关键工序进行旁站监理，做到工艺精细，质量优良。3.编制依据3.1监理规划。43.2施工图纸、技术规范、规程。3.3《电力建设施工质量验收及评定规程》第1部分：土建工程（DL/T5210.1-2005）4.监理主要工作范围及主要内容4.1监理工作范围冷却塔环板基础（基础土方开挖、垫层混凝土、环基钢筋加工、制作、绑扎，模板安装及混凝土浇注）等全过程的施工监理。监理按照“四控制”（质量、投资、进度、安全控制）、“两管理”（合同、信息管理）、“一协调”（协调业主和设备、材料、施工承包商的关系）的原则进行使本工程项目全面地实现质量目标和安全目标。4.2监理主要工作内容4.2.1质量控制4.2.1.1事前控制1）审查施工单位提报的作业指导书，并提出...
