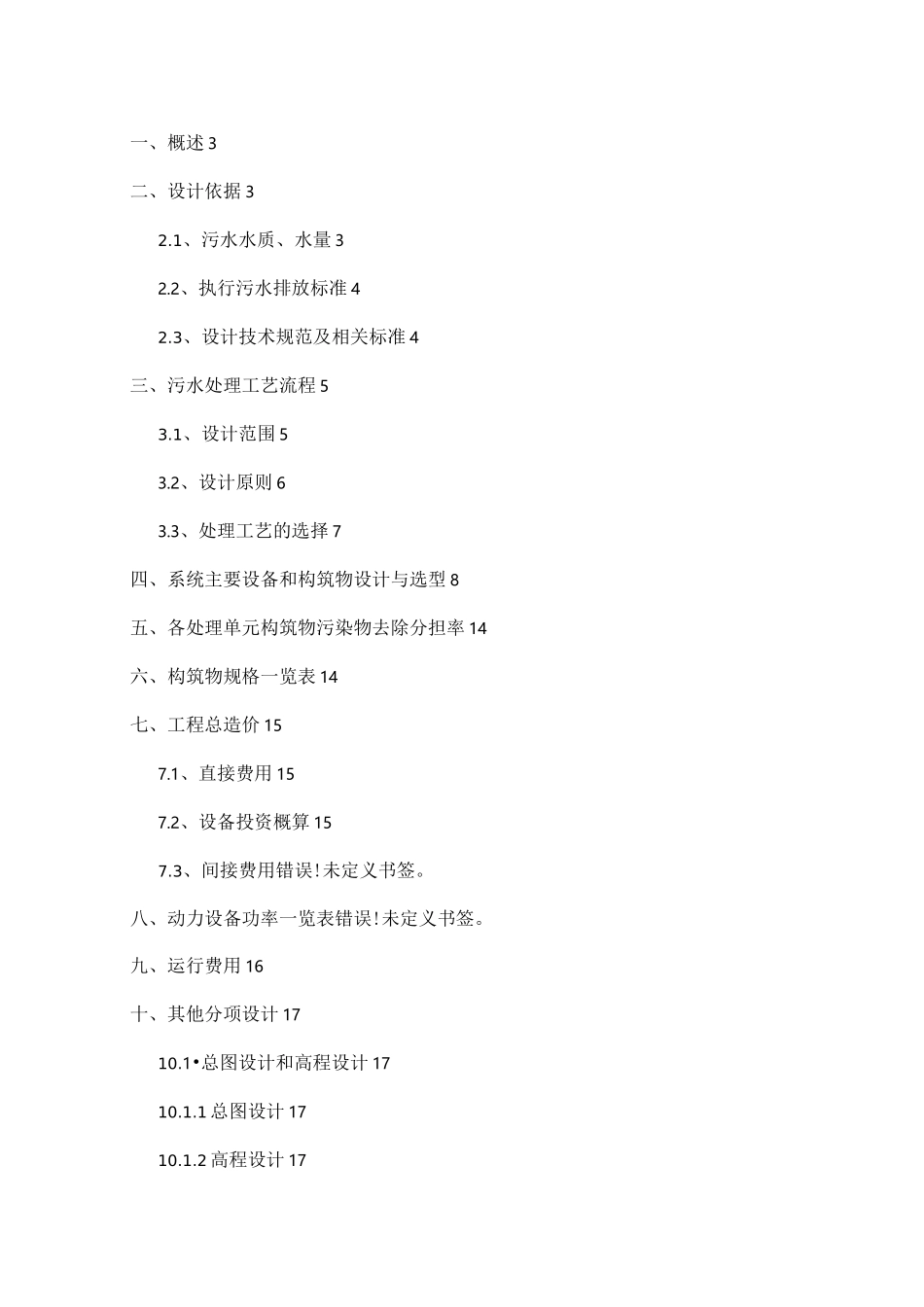

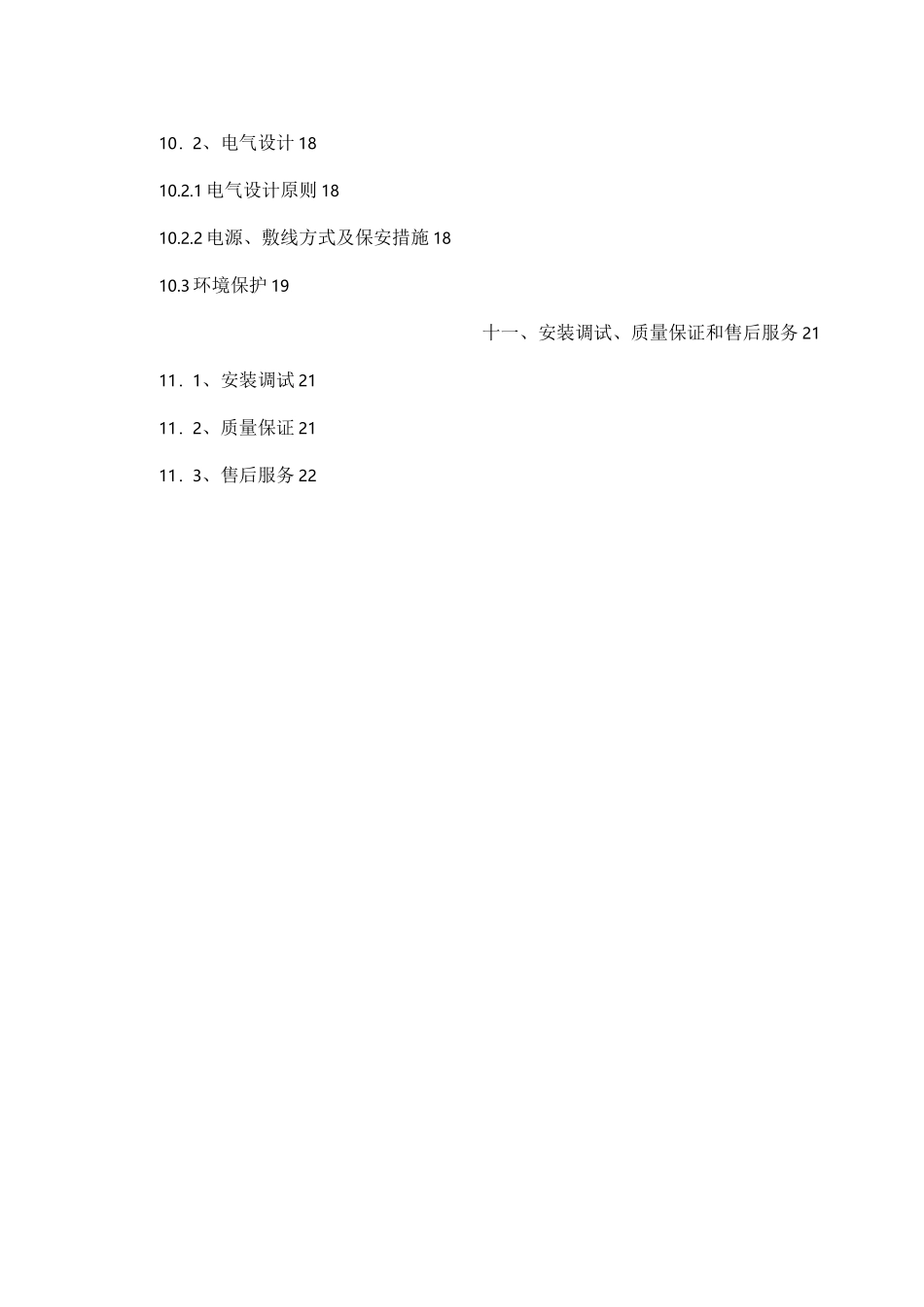

养猪场废水治理工程设计方案初稿）一、概述3二、设计依据32.1、污水水质、水量32.2、执行污水排放标准42.3、设计技术规范及相关标准4三、污水处理工艺流程53.1、设计范围53.2、设计原则63.3、处理工艺的选择7四、系统主要设备和构筑物设计与选型8五、各处理单元构筑物污染物去除分担率14六、构筑物规格一览表14七、工程总造价157.1、直接费用157.2、设备投资概算157.3、间接费用错误!未定义书签。八、动力设备功率一览表错误!未定义书签。九、运行费用16十、其他分项设计1710.1•总图设计和高程设计1710.1.1总图设计1710.1.2高程设计1710．2、电气设计1810.2.1电气设计原则1810.2.2电源、敷线方式及保安措施1810.3环境保护19十一、安装调试、质量保证和售后服务2111．1、安装调试2111．2、质量保证2111．3、售后服务22一、概述由业主提供80m3/D的规模专业养猪场。猪场污水主要包括猪尿、部分猪粪和猪舍冲洗水，属高浓度有机污水，而且悬浮物和氨氮含量大。这种未经处理的污水进入自然水体后，使水中固体悬浮物、有机物和微生物含量升高，改变水体的物理、化学和生物群落组成，使水质变坏。污水中还含有大量的病原微生物将通过水体或通过水生动植物进行扩散传播，危害人畜健康。为了做到经济效益、社会效益和环境效益的三者有机结合，使企业走可持续发展的道路，必须对其污水进行有效的治理。按照当地环保部门的要求，我公司受该场委托进行污水处理工程的方案设计。根据场方提供的有关基础资料，结合本公司多年处理养殖业污水的经验，现提出如下设计方案，供养猪场领导及上级环保主管部门审定。二、设计依据2.1、污水水质、水量该养殖场采用干清粪方式，由人工清扫猪舍收集粪便，再用人力车运到集粪场堆放出售。污水主要来自猪尿和猪舍冲洗水，其中含有部分粪便。污水水质情况见表2.1。污水处理站设计处理污水能力80t/d，每天24小时运行。•《给水排水工程结构设计规范》GBJ69-84表2.1污水水量和水质表污染源污水量(t/d)COD(mg/L)BOD(mg/L)SS(mg/L)氨氮(mg/L)总磷(以P计)(mg/L)污水80700030003000300452.2、执行污水排放标准处理后的水质应达到《畜禽养殖业污染物排放标准》GB18596-2001中表5标准，具体标准值见表2.2。表2.2畜禽养殖业水污染物排放浓度序号污染物标准1CODW400mg/l2BODW150mg/l3SSW200mg/l4氨氮W80mg/l5总磷(以P计)W8.0mg/l2.3、设计技术规范及相关标准本污水处理项目的设计，施工与安装严格执行国家的专业技术规范与标准，其主要规范与标准如下：•《畜禽养殖业污染物排放标准》GB18596-2001•《室外排水设计规范》GBJ14-87•《室外给水设计规范》TJ13-86•《混凝土结构设计规范》GBJ10-89•《建筑地基基础设计规范》GBJ7-89•《建筑抗震设计规范》GBJ11-89GBJ141-90GB17-88SDJ20-78SDJ20-78GBJ108-87GBJ204-83TJ307-74TJ231-75GBJ236-82GB50062-92GBJ232-82GB50058-92CJ/T3006-92JB2921-81GBJ15-88HG/T20573-95GB50052-92•《给水排水构筑物施工及验收规范》•《钢结构设计规范》•《水下混凝土结构设计规范》•《水工混凝土结构设计规范》•《地下工程防水技术规范》•《钢筋混凝土工程施工及验收规范》•《建筑安装工程质量检验评定标准》•《机械设备安装工程施工及验收规范》•《现场设备、工业管道焊接工程施工及验收规范》•《电力装置的继电保护和自动装置设计规范》•《电气装置施工及验收规范》•《爆炸和火灾危险环境电力装置设计规范》•《供水排水用铸铁闸门》•《电动装置技术条件》•《建筑给水排水设计规范》•《分散型控制系统工程设计规定》•《工业与民用供配电系统设计规范》•《低压配电装置及线路设计规范》三、污水处理工艺流程3.1、设计范围1、污水处理工程从分质集水池进水口到污水排放口的污水处•《给水排水工程结构设计规范》GBJ69-84理及在处理过程中产生的污泥治理。2、设计包括此污水处理工程的工艺流程，单体土建结构、电器控制、设备选型及管道管件的安装。3、道路及场区绿化仅在设计过程中进行总体规化，不包括在工程设计范围内。3.2、设计原则1、本着使厂方投资小，收益佳的基本原则设计此工艺流程；2、根据养殖场排放的污水水...
