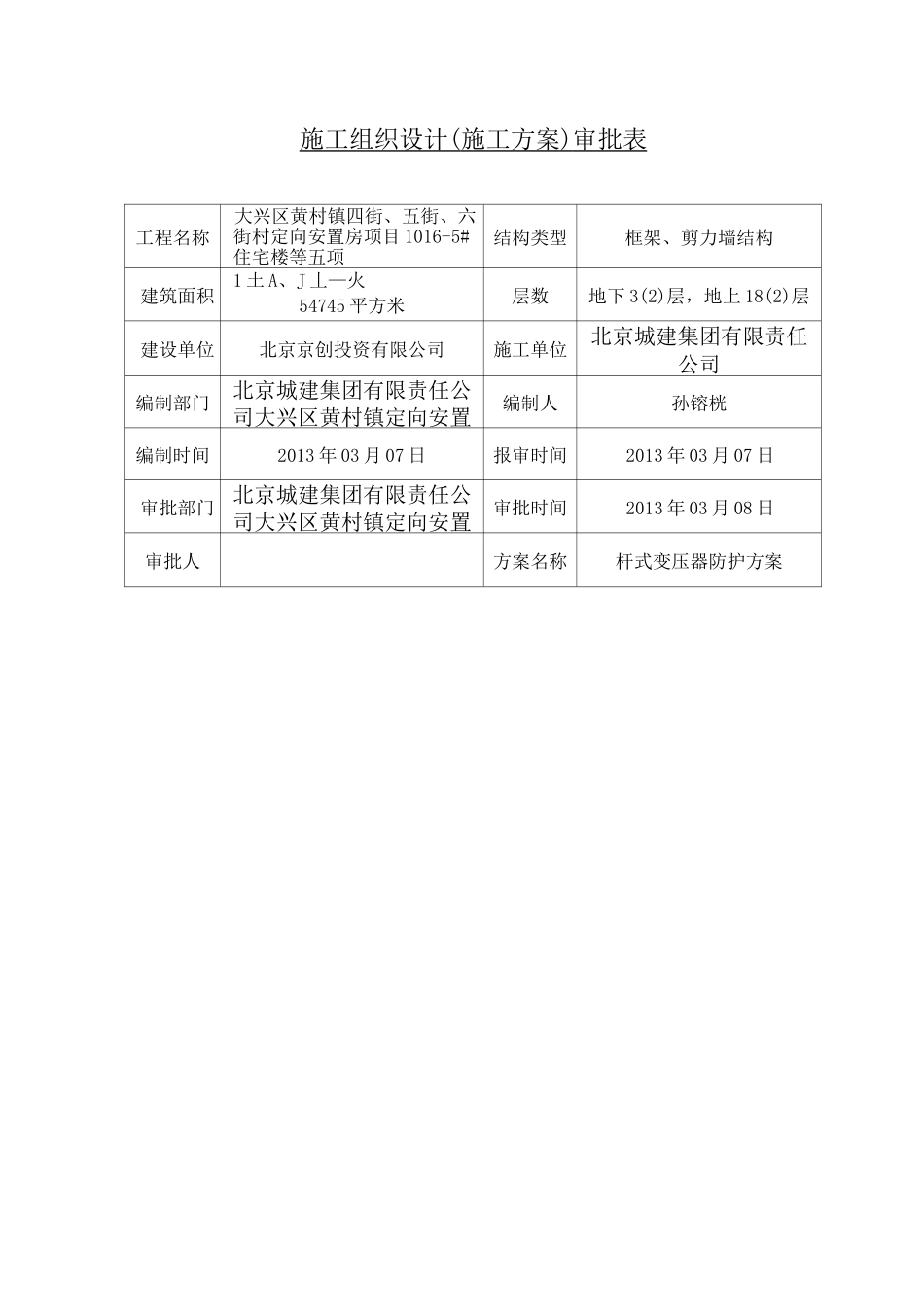

施工组织设计(施工方案)审批表工程名称大兴区黄村镇四街、五街、六街村定向安置房项目1016-5#住宅楼等五项结构类型框架、剪力墙结构建筑面积1土A、J丄—火54745平方米层数地下3(2)层，地上18(2)层建设单位北京京创投资有限公司施工单位北京城建集团有限责任公司编制部门北京城建集团有限责任公司大兴区黄村镇定向安置编制人孙镕桄编制时间2013年03月07日报审时间2013年03月07日审批部门北京城建集团有限责任公司大兴区黄村镇定向安置审批时间2013年03月08日审批人方案名称杆式变压器防护方案目录1.工程概况及编制依据2.施工部署错误!未指定书签。错误!未指定书签2.1总体部署错误!未指定书签2.2工期安排错误!未指定书签2.3施工人员安排错误!未指定书签3.施工准备错误!未指定书签3.1材料准备错误!未指定书签3.2技术准备错误!未指定书签3.3人员准备错误!未指定书签3.4现场准备错误!未指定书签4.主要项目施工方法错误!未指定书签4.1搭设顺序错误!未指定书签4.2一般构造错误!未指定书签4.5搭设注意事项错误!未指定书签5.安全操作措施错误!未指定书签6.附图错误!未指定书签1.工程概况及编制依据1、大兴区黄村镇四街、五街、六街村定向安置房项目1016-5#住宅楼等五项工程施工现场东北侧设有两台杆式变压器,分别供1014、1016地块施工用电。杆式变压器在5#号楼塔吊回转半径内，依据安全规范要求，须进行杉篙防护。2、编制依据《建筑施工脚手架实用手册》《施工现场临时用电安全技术规范》JGJ46—2005《建筑施工安全检查标准》《建筑施工安全手册》第四版《北京市建筑工程施工安全操作规程》DBJ01-62-2002《北京市建筑工程施工现场安全防护标准》京建施（2003）1号2.施工部署2.1总体部署根据工程具体情况，安全防护包括两部分，即两台杆式变压器的防护棚和高杆的防护棚。2.2工期安排自2013年3月25日起，至2013年4月15日完成。2.3施工人员安排施工操作人员必须具有专业有效的上岗证书，并且技术娴熟、经验丰富、身体健康。以保证在安全防护棚搭设期间顺利、安全、优质的完成任务。3.施工准备3.1材料准备木杆选用剥皮的杉篙，直径100mm。腐朽、折裂、枯节的木杆，一律禁止使用。其它材料：C20混凝土、安全网、8#铅丝、脚手板、荆笆、彩旗等。3.2技术准备3.2.1了解项目施工的具体情况及施工步骤。3.2.2熟悉防护架搭设的安全技术规程。3.2.3要向操作人员进行详细的技术交底和安全交底。3.3人员准备3.3.1防护架施工设专业架子工长负责，对其安装、拆除、检查和围护设安全监督检查人员，确保桥架的搭设和使用符合设计要求。3.3.2配备体检合格并经《特种作业人员安全技术管理规则》考核和安全教育培训合格的架子工持证上岗进行施工。3.3.3劳动力准备：搭设杆式变压器防护架劳动力需要架子工6人、电工2人。3.4现场准备现场临时电缆沟回填、夯实平整，排水畅通，场地杂物清除干净。做好警示标志，施工时有专人看护，闲杂人等禁止靠近。4.主要项目施工方法4.1搭设顺序场地清理一定位放线f支立杆f调直f扫地杆f搭大横杆一用8#铅丝绑大横杆一搭小横杆一用8#铅丝绑小横杆一接立杆并绑扎一加斜撑并加固f支设戗杆f支设顶层横杆f顶层铺设双层荆笆防护f挂安全网f挂彩色串灯f挂彩旗f验收4.2一般构造4.2.1围墙外侧杉篙立杆的底端要埋入地下，宽度500X500mm,深度1000mm，并用C20细石混凝土浇筑密实，相应的立杆用100X100mm木方或粗杉篙连接牢固。4.2.2在脚手架立杆底端之上200mm处设纵向和横向扫地杆，并与立杆连接牢固。4.2.3杉篙搭接接头长度为1.5m，铅丝绑扎不少于3道，间距不小于0.6m。交叉节点处铅丝要绑十字扣。接长处必须防止弯折和松动，木杆垂直相交采用平插十字扣绑扎，绑扎时铁丝既要扭紧，使木材不松动，又不要扭紧过度，使铁丝绞断或受伤。4.2.4脚手架左右相邻立杆和上下相邻横杆的接头应相互错开一个跨，并置于不同的构架框格内。4.2.5斜撑与水平面的交角在45°〜60°之间，水平投影宽度应不小于2跨或4m和不大于6跨或8m。斜撑应与脚手架基本构架杆件加以可靠连接。斜杆与水平面的交角也在45°〜60°之间，其间距不大于6m。4.3在杉篙东立面设立2000X1000钢筋栅栏门，安装牢固并安装门锁，钥匙由专职值...
