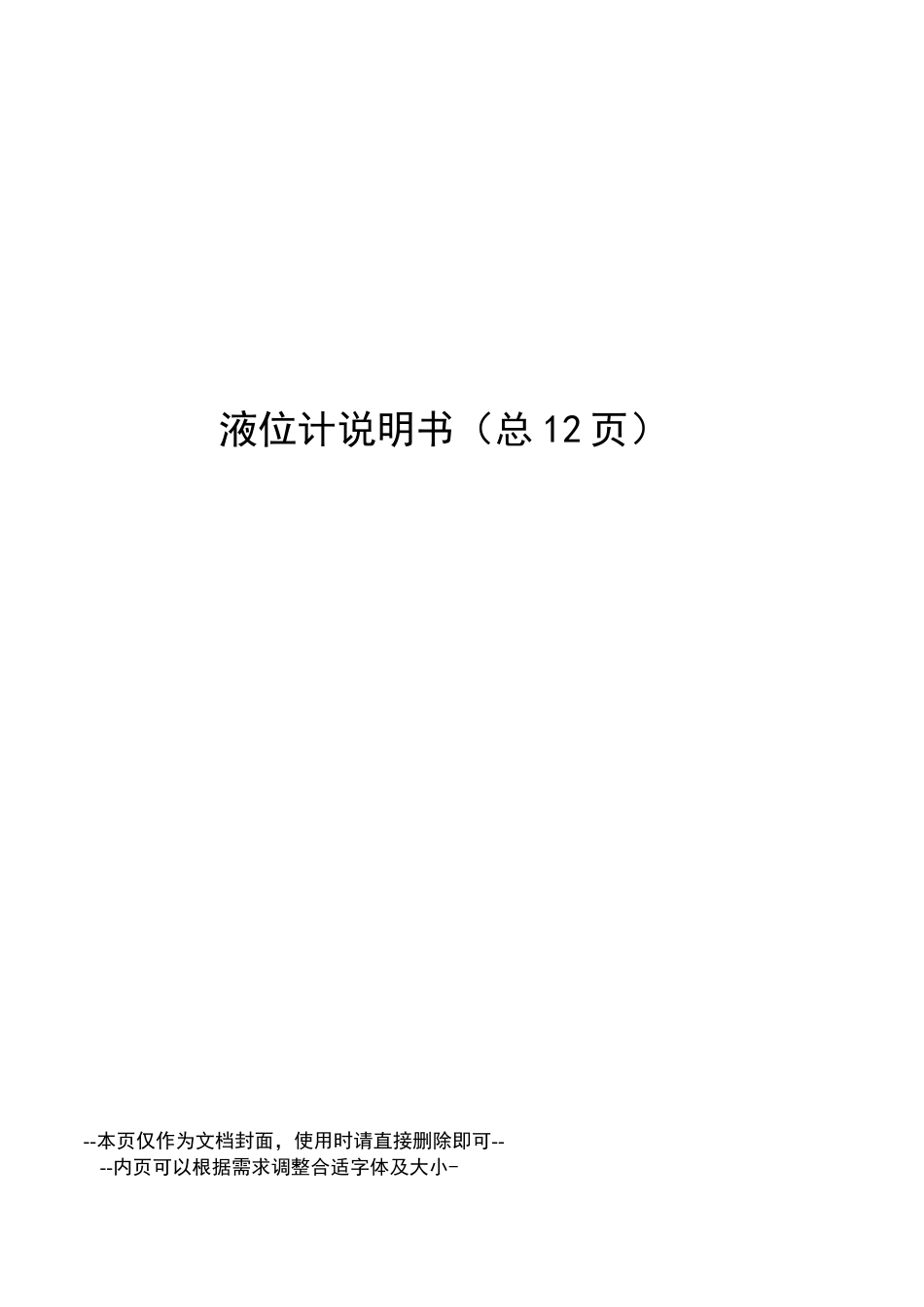

液位计说明书(总12页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小-外贴式液位计01000373tpg:13L129-61使用说明书陕西声科电子科技有限公司11产品概述声呐外贴式液位计(以下简称液位计)采用了先进的信号处理技术及高速信号处理芯片,突破了容器壁厚的影响,实现了对密闭容器内液位高度的真正非接触测量。声呐传感器(探头)安装于被测容器外壁的正下方(底部),无需对被测容器开孔、安装简易、不影响生产。可实现对高温、高压密闭容器内的各种有毒物质、强酸、强碱及各种纯净液体的液位进行精确测量。液位计对液体介质和容器的材质无特殊要求,并采用隔爆设计,满足防爆要求,可广泛使用。声呐外贴式液位计按照企业标准Q/SK001-2013制造。2工作原理液位计以专用声呐处理技术为系统内核,实现了超高速的数字信号处理功能。处理后的液位高度数值准确,无需CPU再作分析、比较、判断。CPU获取液位数值后,可送NVRAM存储、送数码显示器显示。此外仪表可输出(4〜20)mA标准信号或通过RS-485接口将测量结果输出至计算机(或二次表)。如图1所示,测量液位时,经过调制过的声波信号从探头发射出去,经过液面反射回来后由探头检测到回波信号。回波信号经过预处理、加工、后处理后直接准确给出时间t,CPU根据数字模型表述关系计算出液面高度。H=vxt2H:液位高度a:修正系数v:声呐在液体中传播的声速t:声纳波从发射到返回所用的时间2mm3性能指标量程规格:3m、10m、20m、30m、50m。显示分辨率:1mm短时间重复性:1mm测量误差:±%FS,±%FS(罐壁过厚、压力温度不稳可能影响精度)迁移量:±10m电流输出:4〜20mA,最大负载750Q通信:RS-485、Hart、Modbus、Ethernet、红外液位计主机使用环境温度:-40°C〜+60°C探头使用环境温度:-40°C〜+100C,(可定制宽温探头)。使用环境湿度:(15%〜100%)RH防爆标志:ExdIICT6外壳防护:IP65、IP67液位显示:6位OLED显示(单位:m)或6位段式液晶显示(单位:盲区:当液位在盲区或测不出时,则液晶屏会显示“DEAD”4应用条件4.1介质纯净度:液体中不能有密集气泡;液体中不能有大量悬浮物质,如结晶物等;液体中不能有大量沉积物质,如泥沙等。34.2介质粘度:动力粘度<10mPa?S。10mpaS<动力粘度<30mPaS时可能会使仪表量程减小。动力粘度>30mPaS时不能测量。注:随温度升高粘度降低,大部分高粘度的液体受温度影响更为明显,所以在测量有粘度液体时就注意液体温度影响。4.3被测容器:材质:安装声呐探头处的容器壁要求用能够良好传递信号的硬质材料制成。例如:碳钢、不锈钢、各种硬金属、玻璃钢、环氧树脂、硬质塑料、陶瓷、玻璃、硬橡胶等材料或其它复合材料。该容器壁的内、外表面应平整。若容器壁为多层材料,则层间应紧密接触,无气泡或气体夹层。例如:硫化硬橡胶衬层,环氧树脂衬层,不锈钢衬层,钛衬层。壁厚:(2〜70)mm5安装方式5.1液位计主机的安装液位计主机基座上有4个孔,可通过螺栓将其固定在不同位置。用户可根据工作现场情况而定。液位计主机安装时,在气温比较低的地区建议使用仪表保护箱,防止温度过低影响液位计的使用;在气温高的地区,液位计应安装在阴凉处,避免曝晒造成壳体内温度过高。液位计主机的显示屏不能受到阳光长时间的照射。5.2测量探头的安装对于铁质容器,用磁性吸盘将其直接吸附在容器底部即可,如图2。4若容器外壳是玻璃、不锈钢等其它非磁性材料,可以采用胶粘或支架固定等方式将探头安装于容器底部,如图2。容器底壁探头外壳..软管接头5.3测量探头位置选择遵循原则探头指向须与所测距离在同一直线上。探头正上方无管道等遮挡物。远离下部进液口,以避免进液剧烈流动对测量的影响。避开上部进液口位置,以避免进液冲击使液面剧烈波动影响测量。高于出液口或排污口,以避免罐底长期沉积污物对测量的影响.如不满足条件,则应有措施保证定期清除罐底污物。容器壁上的安装面尺寸应不小于①100的圆面,表面粗糙度应达到,倾斜度应小于3°。测量探头及主机安装示意图胶粘层.磁性材料//声附探头探头创5校准探头安装示意校准探头的安装方法与测量探头的安装方法一样,其...
