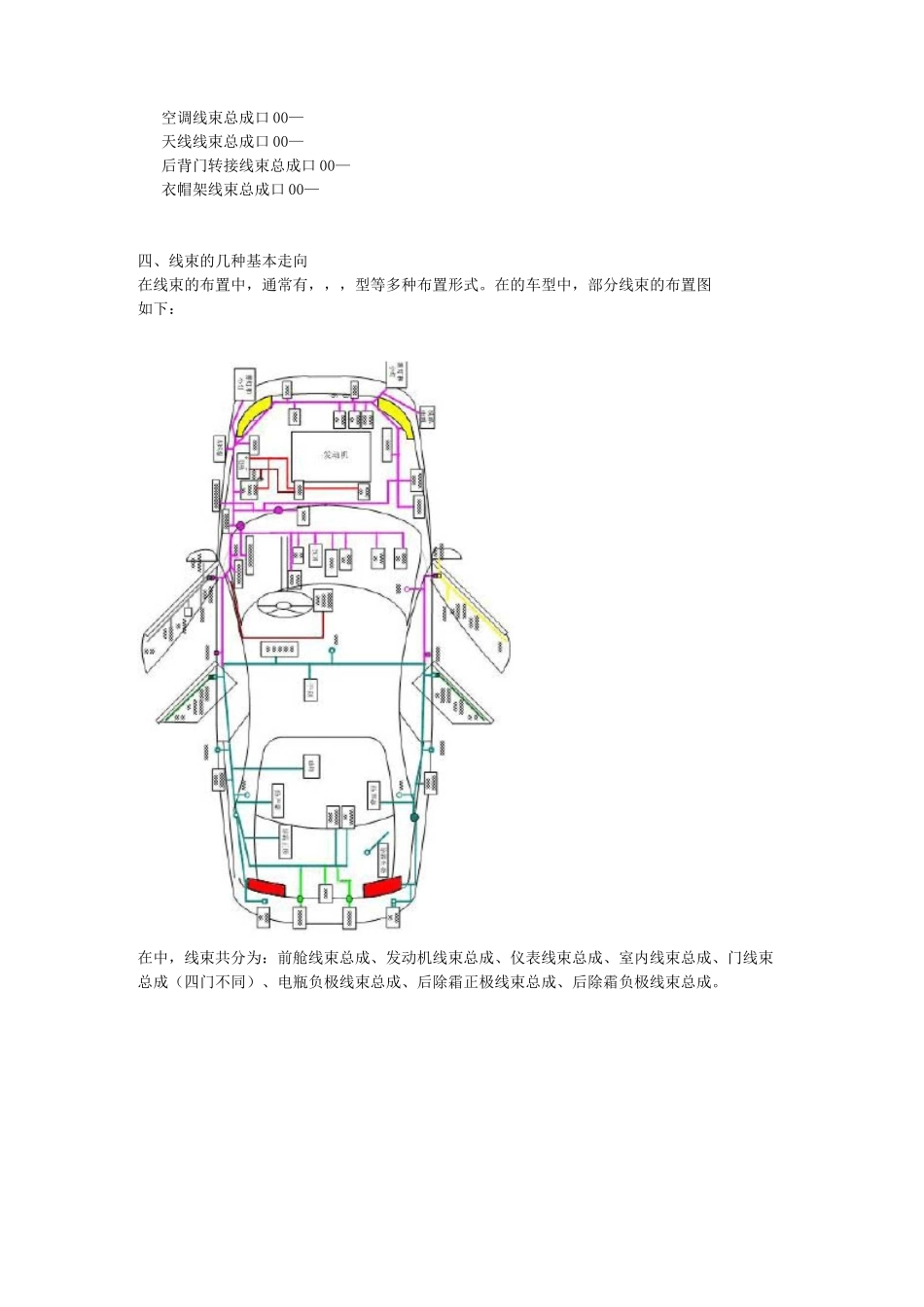

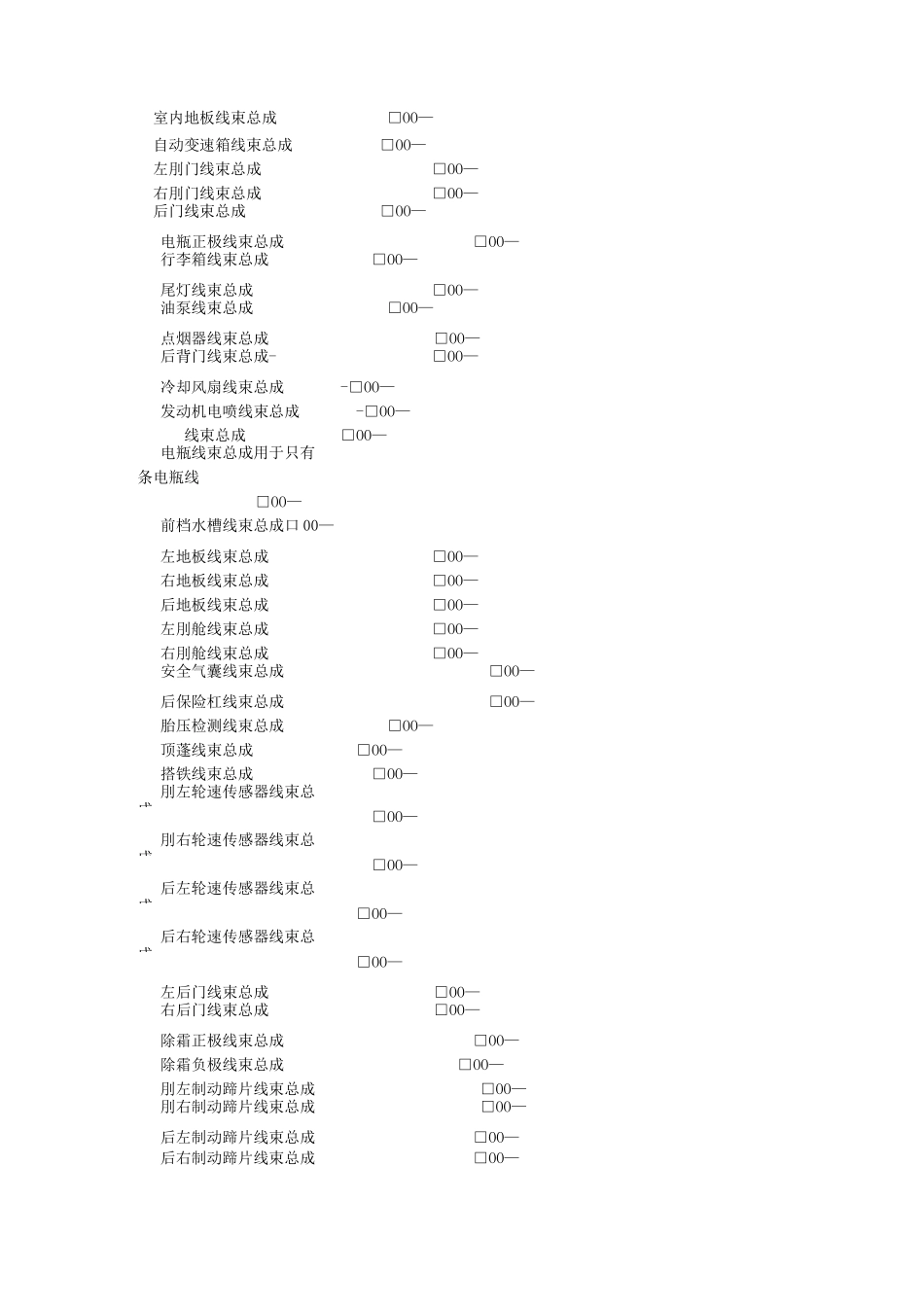

汽车线束布置设计指南概述本设计指南对新车型线束的布置起指导作用，它概括开发车型的线束的固定，走向，分布及其相关附件的选用；同时，该指南也对相关的车型的线束进行了总结。可以用作后续开发车型的参考。本设计指南包括以下几个部分：一、线束的总体布置；二、前舱线束的布置；三、动力总成线束的布置；四、仪表线束的布置；五、室内线束布置；六，四门线束布置；七、其他线束布置；八、线束固定方式的选择；九、线束布置问题及其解决；十、其他。本设计指南需要不断的补充和完善，所涉及的线束布置方法需要不断更新和丰富。以满足不同车型的开发要求。第一章线束布置的总体设计一、概述线束是电器的神经系统，对整车电器电子功能的实现起着至关重要的作用。在线束布置的总体设计中要充分考虑各相关的边界条件，对车身、动力总成、仪表台、底盘、内饰件必须充分、系统的了解，充分考虑各相关件对线束布置可能产生的影响，并对相关件的设计提出相应合理的要求。同时，我们要充分考虑整车的温度分布和震动，避免线束通过高温区，避免线束剧烈震动。二、整车电器件的布置分布在整车中，前舱的电器件或者相关件有：动力总成（包括其上的所有传感器和执行器）、蓄电池、冷却风扇、发电机、灯具、压缩机、启动机、ABS控制器、轮速传感器、雨刮洗涤系统、环境温度传感器、喇叭、防盗喇叭、风扇控制器、电器盒及其他开关和传感器等。同时，前舱中的温度较高，且运动件较多，在设计线束的时候要充分考虑这些情况。在仪表台的部位通常有:HVAC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）；地板部分主要的电器件有:电动座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等；顶棚的电器件有:顶灯、电动天窗等；门上的主要电器件有:扬声器、电动窗、门锁、及相关的开关件等；后行李箱部分的电器件主要有：后BCM、停车辅助装置、后尾灯、后雨刮、高位制动灯、行李箱灯等。对于不同的车型，由于配置的不同，以上的电器件或有增减，但是对于同类型的车而言，基本的分布位置不会有太大的区别。对电器件大概位置的了解是十分必要的，对线束的布置也是至关重要。三、整车线束的基本分类在整车的线束中，我们可以将线束分成这样的几个部分:前舱线束总成、发动机线束总成、变速箱线束总成、仪表线束总成、地板线束总成、门线束总成（四门不同）、顶棚线束总成、后行李箱线束总成、电瓶正负极线束总成、安全气囊线束总成。但是，线束的划分和整车的结构和装配工艺有很大的关系，不必拘泥于以上的划分形式。力求达到结构简单、拆装方便、布局美观、固定保护良好。同时，在线束中尽量采用模块化设计，减少回路。此外、在线束的设计中，局部的线束需要采用转接线等形式，需要具体车型而定。目前基本的线束名称如下：序号线束名称线束名英文对照零件号前舱线束总成口00—前保险杠线束总成口00—仪表板线束总成口00—电瓶负极线束总成口00—室内地板线束总成□OO—自动变速箱线束总成□OO—左刖门线束总成□OO—右刖门线束总成□OO—后门线束总成□OO—电瓶正极线束总成□OO—行李箱线束总成□OO—尾灯线束总成□OO—油泵线束总成□OO—点烟器线束总成□OO—后背门线束总成-□OO—冷却风扇线束总成-□OO—发动机电喷线束总成-□OO—线束总成□OO—电瓶线束总成用于只有一条电瓶线□OO—前档水槽线束总成口00—左地板线束总成□OO—右地板线束总成□OO—后地板线束总成□OO—左刖舱线束总成□OO—右刖舱线束总成□OO—安全气囊线束总成□OO—后保险杠线束总成□OO—胎压检测线束总成□OO—顶蓬线束总成□OO—搭铁线束总成□OO—刖左轮速传感器线束总成□OO—刖右轮速传感器线束总成□OO—后左轮速传感器线束总成□OO—后右轮速传感器线束总成□OO—左后门线束总成□OO—右后门线束总成□OO—除霜正极线束总成□OO—除霜负极线束总成□OO—刖左制动蹄片线束总成□OO—刖右制动蹄片线束总成□OO—后左制动蹄片线束总成□OO—后右制动蹄片线束总成□OO—空调线束总成口00—天线线束总成口00—...
