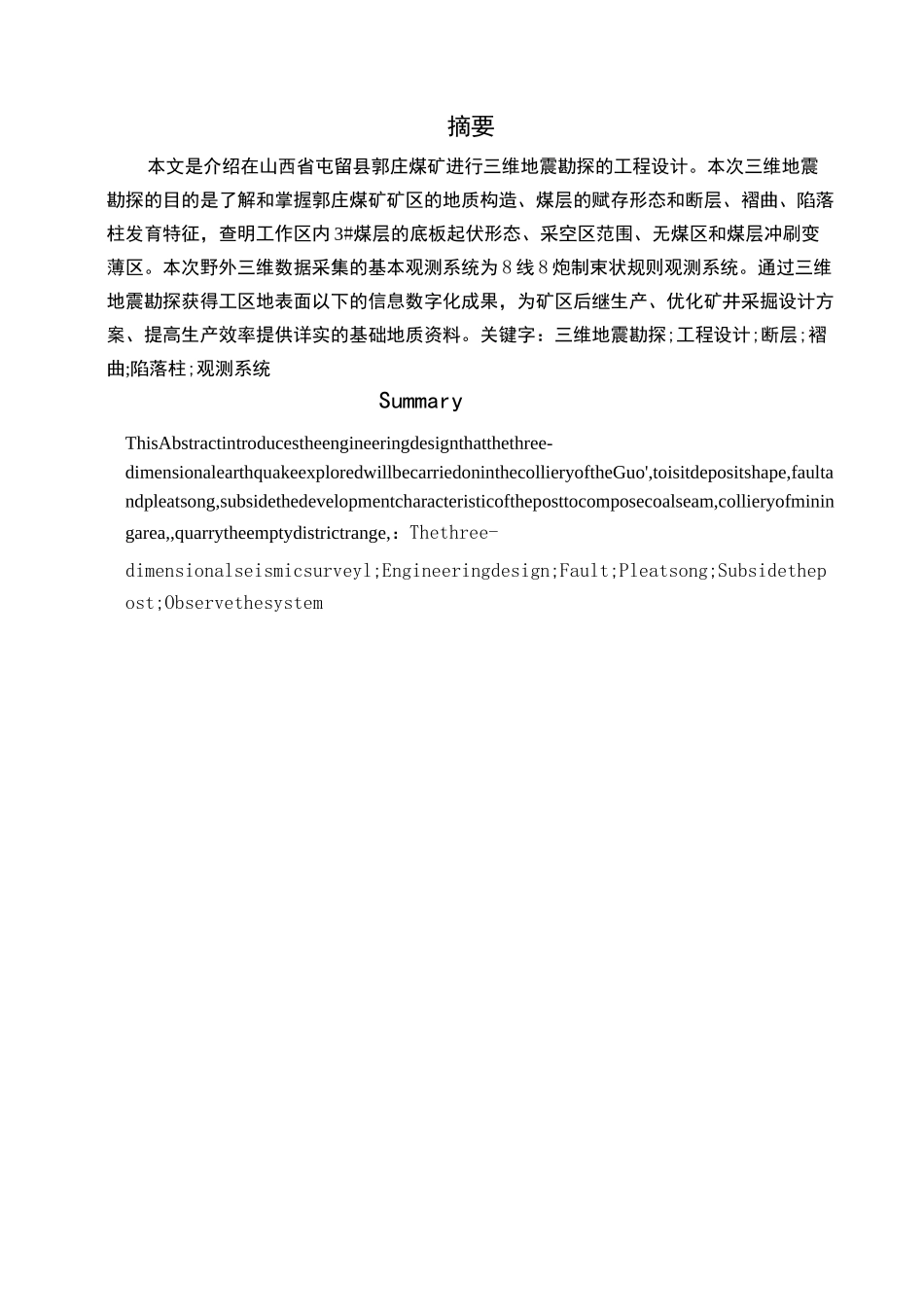

三维地震勘探Preparedon22November2020摘要本文是介绍在山西省屯留县郭庄煤矿进行三维地震勘探的工程设计。本次三维地震勘探的目的是了解和掌握郭庄煤矿矿区的地质构造、煤层的赋存形态和断层、褶曲、陷落柱发育特征，查明工作区内3#煤层的底板起伏形态、采空区范围、无煤区和煤层冲刷变薄区。本次野外三维数据采集的基本观测系统为8线8炮制束状规则观测系统。通过三维地震勘探获得工区地表面以下的信息数字化成果，为矿区后继生产、优化矿井采掘设计方案、提高生产效率提供详实的基础地质资料。关键字：三维地震勘探;工程设计;断层;褶曲;陷落柱;观测系统SummaryThisAbstractintroducestheengineeringdesignthatthethree-dimensionalearthquakeexploredwillbecarriedoninthecollieryoftheGuo',toisitdepositshape,faultandpleatsong,subsidethedevelopmentcharacteristicoftheposttocomposecoalseam,collieryofminingarea,,quarrytheemptydistrictrange,：Thethree-dimensionalseismicsurveyl;Engineeringdesign;Fault;Pleatsong;Subsidethepost;Observethesystem目录1.前言目的与任务项目来源本次三维地震勘探项目的甲方是山西省屯留县郭庄煤矿，该煤矿是屯留县县办国营煤矿，为了进一步了解和掌握郭庄煤矿煤层的赋存形态和断层、陷落柱发育特征，郭庄煤矿委托山西省第六地质工程勘察院(乙方)进行三维地震勘探，为优化矿井采掘设计方案，提高生产效率提供详实的基础地质资料。任务(1)查明勘探区内落差M5m断层的性质、产状及延伸长度，其平面摆动误差应控制在W30m，对落差M3m的断点及勘探中遇到的疑点，不确定点尽可能予以解释。(2)查明勘探区内直径M25m的陷落柱，尽可能查明直径20m左右的陷落柱。(3)查明勘探区内3#煤层的底板起伏形态，深度误差W%。(4)查明勘探区内波幅M10m的褶曲。(5)查明古窑、小窑采空区范围、无煤区和煤层冲刷变薄区。工作时间本次郭庄煤矿三维地震勘探的工作时间如下：(1)勘探区测量工作应在二零零五年三月三十日前完成。(2)成孔工作从二零零五年四月二日开始。(3)数据采集工作于二零零五年四月三日开始，至二零零五年四月十四日结束，计划工作量每天在120炮左右。(4)资料整理及报告编写从二零零五年四月十六日开始，并在二零零五年五月十日完成。(5)预计提交成果的时间在二零零五年五月十五日左右项目要求及依据将严格按照以下中华人民共和国行业标准及有关要求执行：（1）《煤炭煤层气地震勘探规范》（MT/T897-2000）（2）《地震勘探爆炸安全规范》（GB12950-91）（3）《全球定位系统（GPS）测量规范》（1992）（4）《煤炭资源勘探工程测量规程》（1987）（5）《山西省屯留县郭庄煤矿三维地震勘探项目施工方案》山西省第六地质工程勘察院工作区范围、交通位置及自然地理环境工作区范围和交通位置山西省屯留县郭庄煤矿地处山西省长治市屯留县境内，长治市是山西省六个低级市之一，下辖一个县级市和十个县。工作区距长治市约30Km，距屯留县城约，交通便利，有长（治）晋（城）高速公路、长（治）太（原）高速公路和林（州市）长（治）高速公路通过，铁路运输也非常方便，有多条铁路贯穿其中。工作区交通地理位置图见图1-1。图1-1工区交通位置图勘探面积，具体位置由以下坐标圈定：1、2、3、4、5、X=40226756、X=4022675自然地理工作区地貌特征为山区丘陵地带，冲沟发育，地表出露多为第四系黄土，最大高差15m,地形比较平坦，对三维地震勘探较为有利。气候状况和经济状况工作区属半干旱气候区，气候属温带大陆性季风气候,季节变化明显，气温有季节变化大和昼夜温差较大的特点，年最高气温39C。，最低气温-15C。，常年平均气温12C。。干燥少雨，日照充足，四季分明，。在降水方面，年降水量悬殊，年平均降水量约500mm,多雨年为少雨年的2~3倍；季节分布不均匀，夏季6月——8月降水高度集中且多暴雨，降水量约占全年的60%以上。由于降水变率大，季节分配不均，地表又缺乏植被,不能涵养水源,故旱情较普遍。此外,干热风、霜冻、冰雹、大风均为影响本省农业生产的不利条件。春秋两季多大风和扬尘天气,严重时会形成沙尘暴。经济状况,工业方面以煤炭及其相关产业为主...
