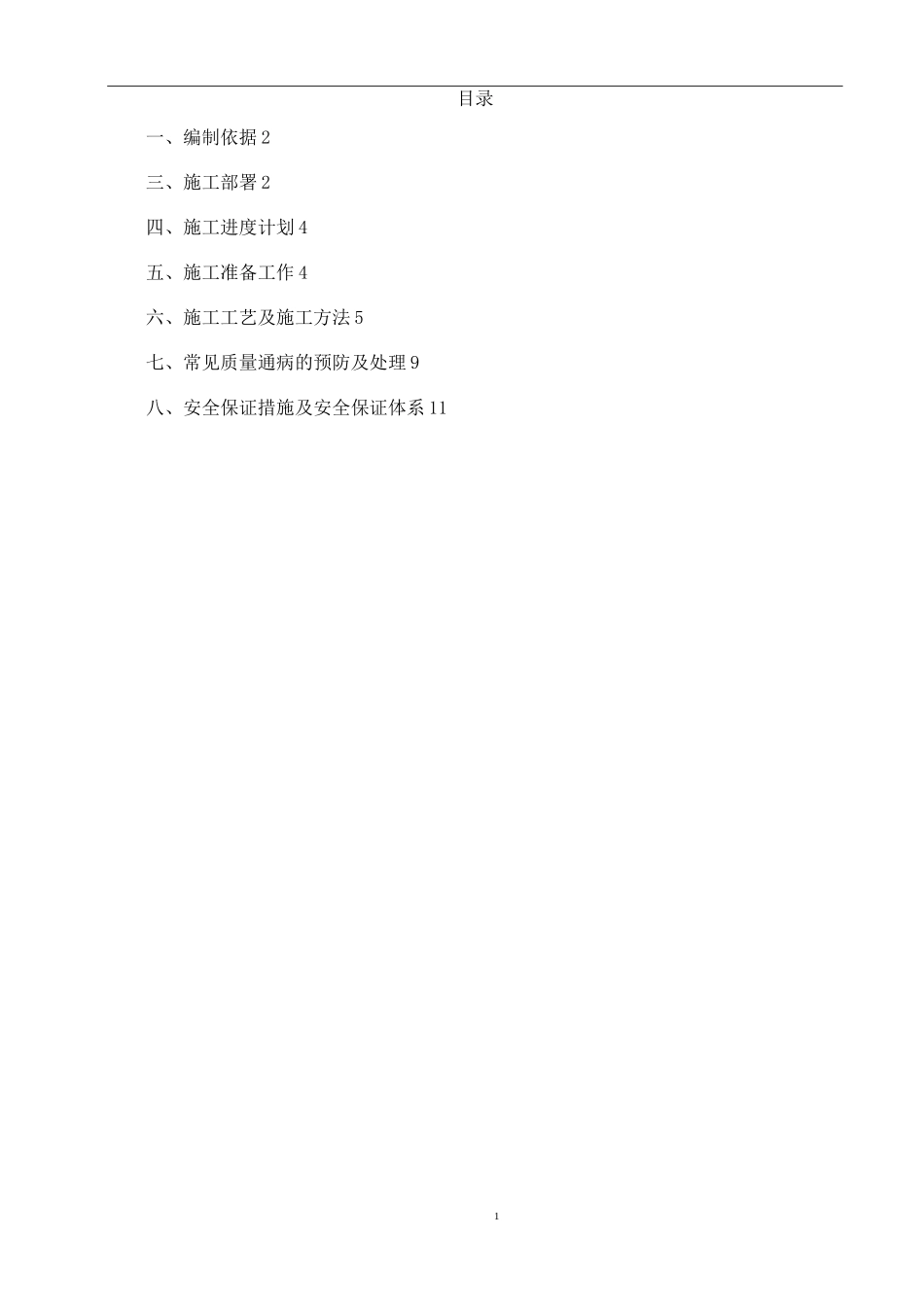

1目录一、编制依据2三、施工部署2四、施工进度计划4五、施工准备工作4六、施工工艺及施工方法5七、常见质量通病的预防及处理9八、安全保证措施及安全保证体系112一、编制依据1.《建设工程安全生产管理条例》；2.《建筑施工安全检查标准》(JGJ59-2001)；3.《建筑工程施工质量验收统一标准》(GB50300-2001)；4.《建筑地基基础工程施工质量验收规范》(GB50202-2012)；5.《施工现场临时用电安全技术规范》(JGJ46-2005)；6.《建筑机械使用安全技术规程》(JGJ33-2001)；7.《工程测量规范》(GB50026-2007)；8.《建筑桩基技术规范》(JGJ94-2008)；9.《预制钢筋混凝土方桩》04G361；10.设计施工图；11.业主、监理的有关文件、规定等；12.我公司相关技术规程；13.《启东滨海工业园污水处理厂改造工程岩土工程勘察报告》。二、工程概况启东滨海工业园污水处理厂改造工程位于滨江工业园江滨路，地下水丰富，为满足抗浮要求，本工程调节池、事故池、中间水池基础设计了250*250静压预制桩。本工程工程桩采用PHC方桩，共计3428米.序号单元型号有效桩长桩顶标咼桩端标咼1调节池PHC250*2504m-0.05、T.05-4.2、-5.22事故池PHC250*2504m-0.05、T.05-4.2、-5.23中间水池PHC250*2504m-0.95、-1.95-5.1、-6.1三、施工部署搅拌桩由我公司的专业施工队负责施工。根据本工程特点及工程量，本队安排1台锤击桩机，每台桩机备2个工班作业施工，同时工班配备相应的人员。从西向东每个水池完后再施工下一个。1、施工组织机构框架32、进场机械设备一览表序号设备名称规格型号数量进场日期技术状况备注1导杆式柴油打桩机DD631台2019.8.10良好2电焊机30KW2台2019.8.10良好3起重机12T1台2019.8.10良好3、施工人员一览表序号人员名称人数备注1队长12副队长23现场负责人14技术员15质检员6安全员7申工8机械操作员9其他人员111824四、施工进度计划考虑现场施工条件和工期要求，并根据实际情况及总体进度安排，计划2019年8月15日开工，先施工试桩，待试桩检测后再进行预制桩施工，剩余工程预制桩于2019年9月20日完工。五、施工准备工作1.全面勘察施工现场挖土范围内的地下障碍物，制定排除计划并加以实施（与建设单位配合，勘察地下的障碍物、管网走向及埋深）。2.根据设计施工图纸、控制点和建设单位提供的、建筑物定位坐标及水准点进行测量放线工程，基坑开挖范围内所有的轴线桩、水准点都引到机械施工活动区以外不受土方开挖影响的建（构）筑物上，并加以保护。3.研究好预制钢筋混凝土方桩及拉森钢板支护桩施工方案、基坑土方开挖与支护体系设置程序，明确各专业工种之间的配合关系，对参加施工人员进行技术和安全交底。4.根据定位坐标及轴线、施工图纸放出基坑土方开挖的位置，并做好排水措施。在基坑内外设置临时排、集水设施，将积水排入集水坑沉淀后，由水泵抽至市政排水管网，以防止地表水流入基坑。5、施工人员组织和安排根据基坑支护及土方开挖的实际状况，成立领导小组，组长（责任人）为项目经理具体见施工组织机构图：5六、施工工艺及施工方法1、施工工艺流程见下图:6图10-1PHC方桩施工工艺流程图2、施工方法（1）测量放线测量前必须仔细审图，核对数据，保证放线所用数据准确无误。放样前，测量人员应仔细阅图，保证所用的点位坐标、几何尺寸、高程数据准确无误，并做好内业计算和复核工作。放样时先校核所用的桩位、高程点，严格按测量规程操作，认真执行检查，复核制度。根据设计文件和计算复核后坐标和标高进行桩位放样，测量，桩位放样采用全站仪定出桩位，放样后用消石灰作出桩位的圆形标记，圆心位置用小木桩标记，并注意保护所作标记。放样后经监理检查合格后方能进行下部工序施工。导线点、水准点位置应置于打桩影响范围以外，予以保护并定期进行复测。2）打桩机就位7桩的施工必须选用性能可靠、符合标准、种类齐全的施工机械和设备，在施工做好设备的保养、试机工作，确保在施工期间正常作业。场地平整后，根据现场标示的桩位，使锤击桩机移至将要施工的桩位点，并用线锤对中。（3）打桩方桩施工按照设计文件中的桩基深度要求，进行长度配置组合，桩基不超过2节桩组合。施工时按照“长桩在下、短桩...
