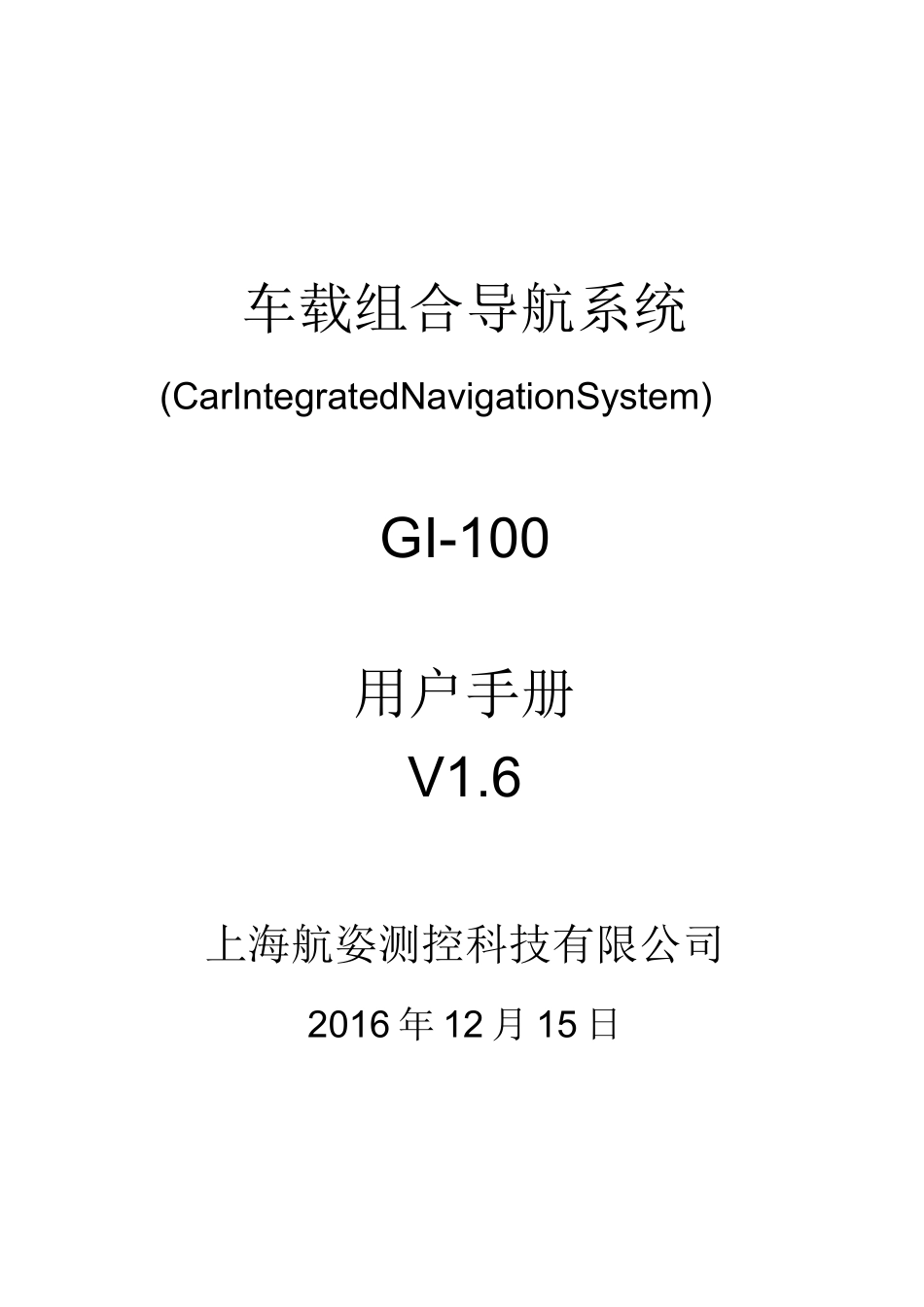

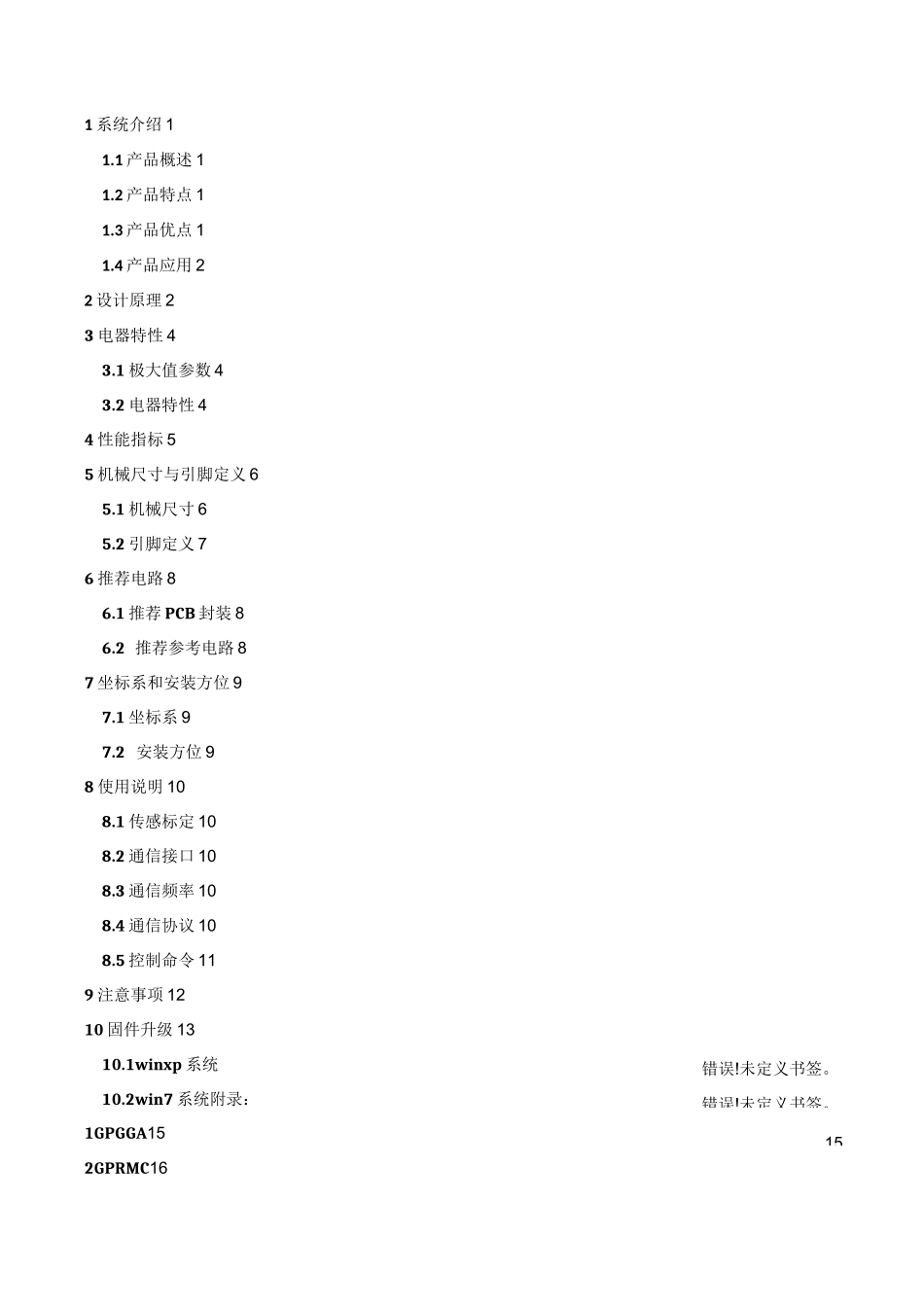

车载组合导航系统(CarIntegratedNavigationSystem)GI-100用户手册V1.6上海航姿测控科技有限公司2016年12月15日错误!未定义书签。错误!未定义书签。151系统介绍11.1产品概述11.2产品特点11.3产品优点11.4产品应用22设计原理23电器特性43.1极大值参数43.2电器特性44性能指标55机械尺寸与引脚定义65.1机械尺寸65.2引脚定义76推荐电路86.1推荐PCB封装86.2推荐参考电路87坐标系和安装方位97.1坐标系97.2安装方位98使用说明108.1传感标定108.2通信接口108.3通信频率108.4通信协议108.5控制命令119注意事项1210固件升级1310.1winxp系统10.2win7系统附录：1GPGGA152GPRMC163GPATT171系统介绍1.1产品概述GI-100是一款高性能的面向车载导航领域的车载组合导航系统，系统包含高性能的同时支持北斗和GPS的卫星接收机芯片、三轴陀螺仪、三轴加速度等；通过在线的自适应组合导航算法,GI-100提供实时高精度的车辆定位、测速和测姿信息，在GNSS系统的信号精度降低甚至丢失卫星信号时，不借助里程计信息，GI-100利用纯惯性导航技术，也可在较长时间内单独对汽车载体进行高精度定位、测速和测姿。图1.GI-1001.2产品特点元件选型：高性能三轴陀螺仪和三轴加速度计；误差补偿：完成正交误差/温度漂移等误差补偿；唯一防盗：每个产品标定参数均不一致防盗版；物理尺寸：紧凑模块化设计可节省用户产品空间；通信协议：即插即用的标准通信协议NEMA0183；工程安装：无安装角度要求方便用户车载安装；亚米级：支持RTCM2.3协议/复杂环境亚米级导航;1.3产品优点陀螺漂移：消除陀螺漂移获高精度姿态航向信息；加速噪声：消除震动加速度获高精度速度信息；零速修正：零速修正算法可防止导航数据漂移；软件算法：基于自适应的扩展卡尔曼滤波算法；智能识别：识别并隔离有较大误差的GNSS数据；摆脱里程计：利用纯惯性导航实现高精度定位；导航技术：组合导航和纯惯导航技术自主切换；智能识别轉4；曜逍等呻啦囲t校正矢墨1组合导航用户接姿态与惯性导航算法图2.设计原理1.4产品应用车辆高精度导航公交车智能交通车辆远程监控2设计原理卫星导航系统:卫星导航系统具有实现全球、全天候、高精度的导航等优点；但卫星导航系统容易收到周围环境的影响，例如树木楼房等，造成多路径效应，使得定位结果精度降低甚至丢失，尤其是在隧道等室内环境中，卫星导航系统基本无法使用。另外，即使在空旷的环境下，当载体速度非常低时，卫星导航系统获得载体方位信息（航向角）也会产生较大误差。惯性导航系统:惯性导航是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，且把它变换到导航坐标中，就能够得到在导航坐标中的速度、偏航角和位置等信息，卫垦导龊紊厲蠟迫荐、卜靱提；細测詡「测■噺湖翌顒牲导就系统同时可以获得载体的载体信息。但惯性导航系统由于陀螺仪零点漂移严重，车辆震动等因素，致使无法通过直接积分加速度获得高精度的方位和速度等信息，即现有的微惯性导航系统很难长时间独立工作。组合导航系统：卫星/惯性组合导航充分利用惯性导航系统和卫星导航系统优点，基于最优估计算法—卡尔曼滤波算法融合两种导航算法，获得最优的导航结果；尤其是当卫星导航系统无法工作时利用惯性导航系统使得导航系统继续工作，保证导航系统的正常工作，提高了系统的稳定性和可靠性。摆脱里程计常规车载导航系统往往依靠里程计和陀螺仪的DR方案，实现汽车复杂环境下的高精度导航定位，里程计信号对于很多汽车后装市场而言，连接非常复杂，而且涉及汽车安全问题。经过多年的研发，在GNSS系统的信号精度降低甚至丢失卫星信号时，GI-100系统完全摆脱了对里程计依赖，仅仅利用纯惯性导航技术，也可在较长时间内单独对汽车载体进行高精度定位、测速和测姿，与市场上现有的相关产品相比，性能得到了较大地提升。当然，GI-100系统可以连接里程计信号，将会获得更好的性能指标。车辆姿态角GI-100导航系统利用多年对MEMS惯性器件的研究经验，通过自适应滤波算法实现了对陀螺仪漂移和加速度震动信号的滤波，并进一步可以获得高精度的姿态信息，从而可以满足坡道检测等车辆监控和导航应用的各种需求。GI导航系...
