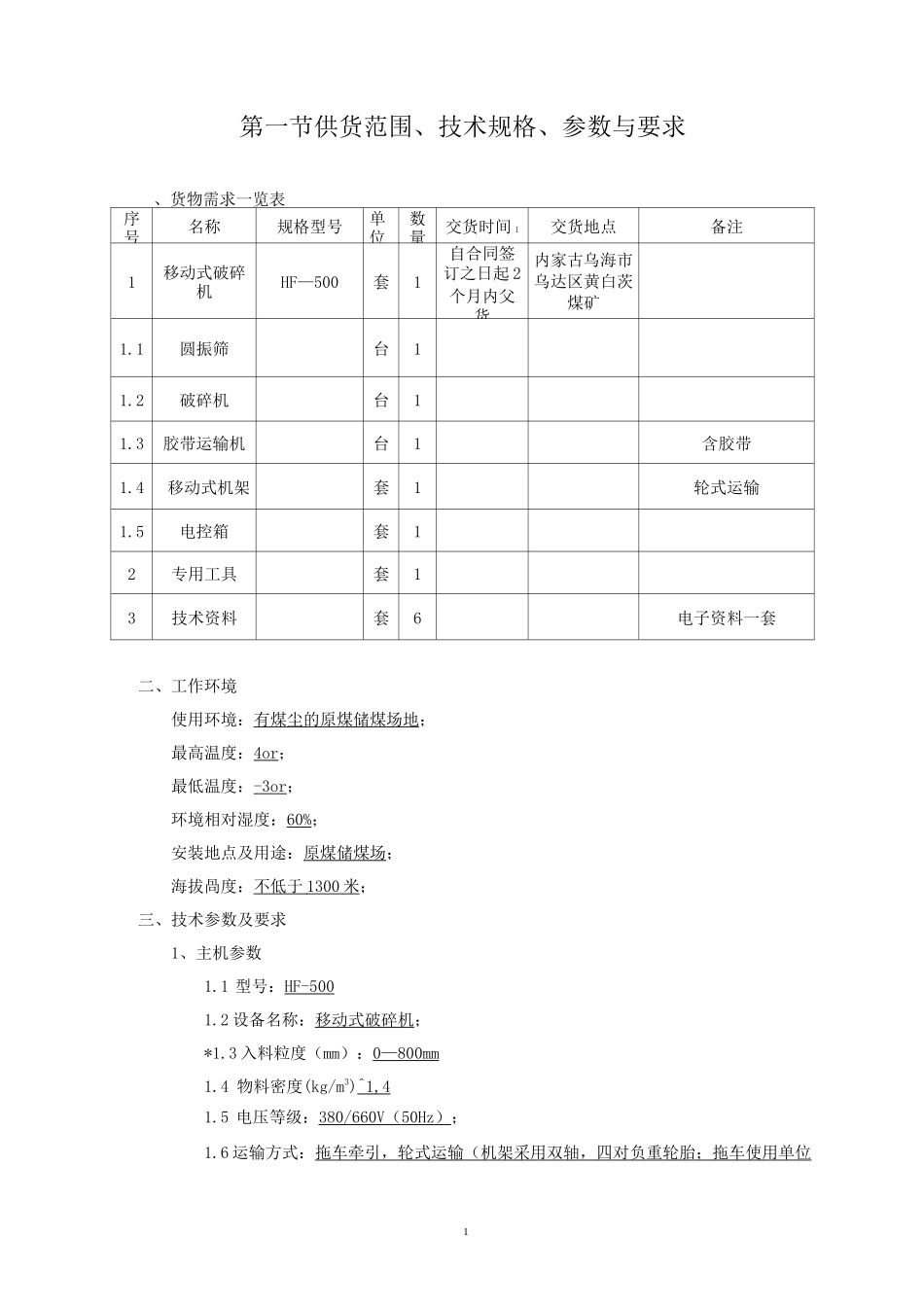

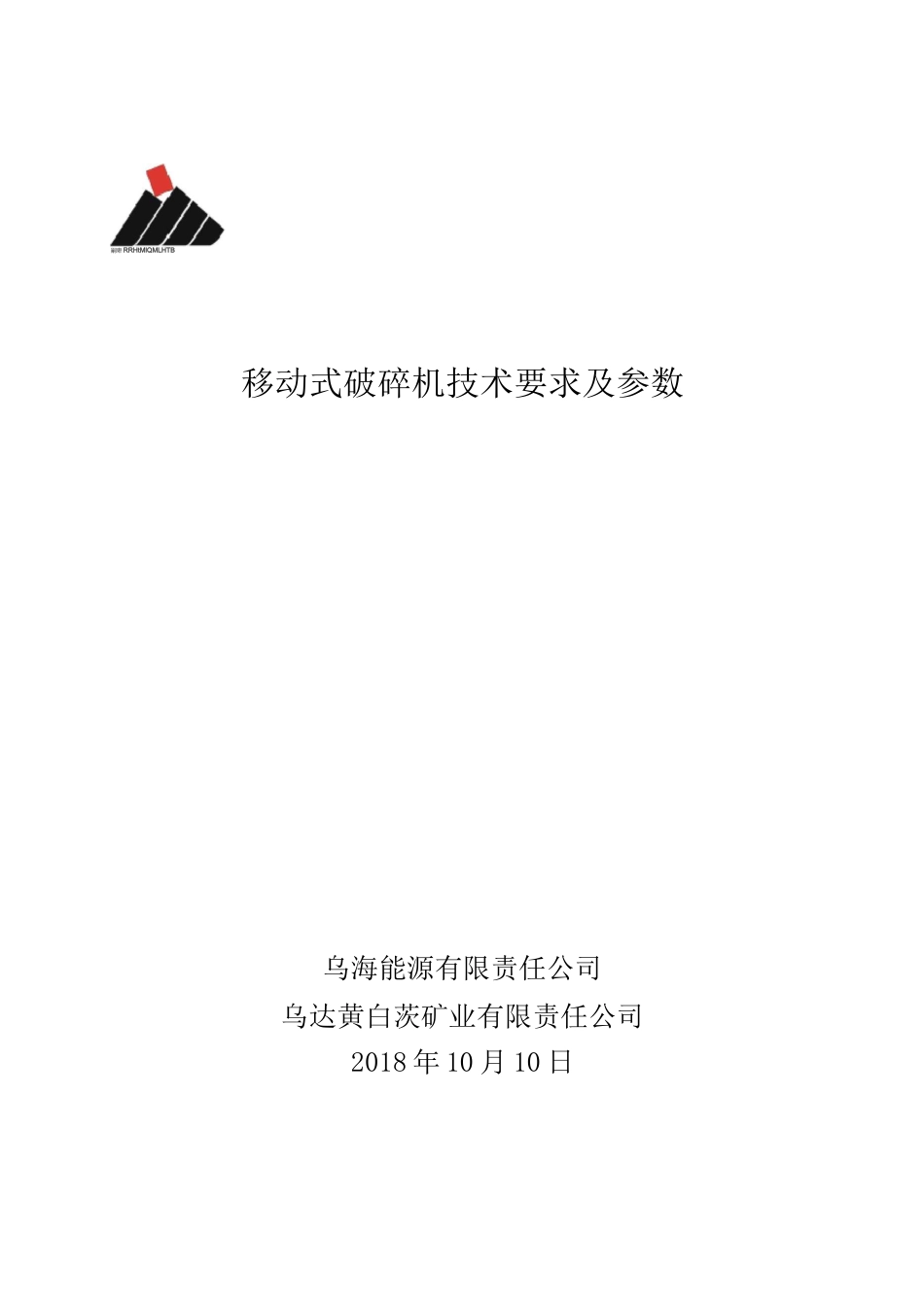

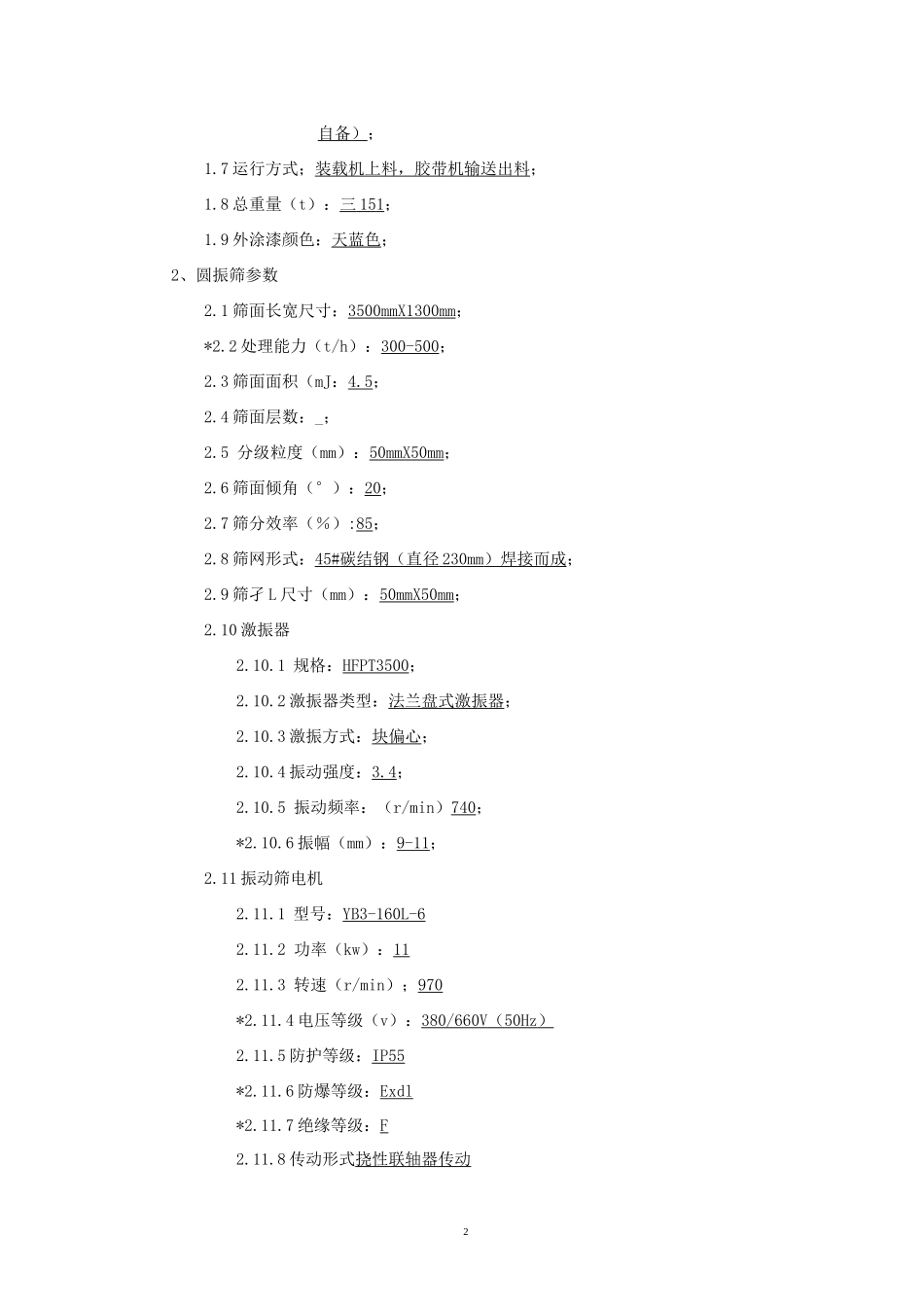

嗣卑RRHtMlQMLHTB移动式破碎机技术要求及参数乌海能源有限责任公司乌达黄白茨矿业有限责任公司2018年10月10日1第一节供货范围、技术规格、参数与要求、货物需求一览表序号名称规格型号单位数量交货时间1交货地点备注1移动式破碎机HF—500套1自合同签订之日起2个月内父货内家古乌海市乌达区黄白茨煤矿1.1圆振筛台11.2破碎机台11.3胶带运输机台1含胶带1.4移动式机架套1轮式运输1.5电控箱套12专用工具套13技术资料套6电子资料一套二、工作环境使用环境：有煤尘的原煤储煤场地；最高温度：4or；最低温度：-3or；环境相对湿度：60%；安装地点及用途：原煤储煤场；海拔咼度：不低于1300米；三、技术参数及要求1、主机参数1.1型号：HF-5001.2设备名称：移动式破碎机；*1.3入料粒度（mm）：0—800mm1.4物料密度(kg/m3)^1,41.5电压等级：380/660V（50Hz）；1.6运输方式：拖车牵引，轮式运输（机架采用双轴，四对负重轮胎；拖车使用单位2自备）；1.7运行方式；装载机上料，胶带机输送出料；1.8总重量（t）：三151；1.9外涂漆颜色：天蓝色；2、圆振筛参数2.1筛面长宽尺寸：3500mmX1300mm；*2.2处理能力（t/h）：300-500；2.3筛面面积（mJ：4.5；2.4筛面层数：_；2.5分级粒度（mm）：50mmX50mm；2.6筛面倾角（°）：20；2.7筛分效率（％）:85；2.8筛网形式：45#碳结钢（直径230mm）焊接而成；2.9筛孑L尺寸（mm）：50mmX50mm；2.10激振器2.10.1规格：HFPT3500；2.10.2激振器类型：法兰盘式激振器；2.10.3激振方式：块偏心；2.10.4振动强度：3.4；2.10.5振动频率：（r/min）740；*2.10.6振幅（mm）：9-11；2.11振动筛电机2.11.1型号：YB3-160L-62.11.2功率（kw）：112.11.3转速（r/min）；970*2.11.4电压等级（v）：380/660V（50Hz）2.11.5防护等级：IP55*2.11.6防爆等级：Exdl*2.11.7绝缘等级：F2.11.8传动形式挠性联轴器传动33、破碎机参数3.1破碎机类型：锤式破碎机3.2转子数量：单转子*3.3最大进料粒度：800mm3.4处理能力：三350t/h3.5传动方式：带式传动（三角带）3.6出料粒度：小于50mm*3.7电压等级：380/660V（50Hz）3.8破碎机电机3.8.1型号：YB3-315M；3.8.2功率（kw）：132；3.8.3转速（r/min）：1485；3.8.4电压等级（v）：380/660V（50Hz）；3.8.5防护等级：IP553.8.6防爆等级：Exdl3.8.7绝缘等级：旦4、带式输送机4.1处理能力：＞350t/h。4.2带宽：1600mm。4.3带速：2.5m/s。4.4长度：21m。4.5传动方式：电机减速器双排链条传动（20A）4.6电动机4.6.1功率（kw）：18.54.6.2转速（r/min）：1475*4.6.3电压等级（v）：380/660V（50Hz）*4.6.4防护等级：IP55*4.6.5防爆等级：Exdl*4.6.6绝缘等级：F5、技术要求1、圆振筛*1.1横梁采用低碳合金钢，表面要求进行防腐、防磨处理，要求使用寿命至少在三年以上。4*1.2侧板：要求采用512厚20#锅炉板，整体制作而成。1.3激振器轴承选用SKF、FAG、NSK系列轴承。1.4设备的筛网选用45#碳结构钢焊接成型（直径不小于30mm），筛网固定方式牢固可靠，便于更换。1.5减振弹簧采用钢制圆柱螺旋压缩刚簧，材质：60Si2Mn;2、破碎机2.1锤式破碎机组成：由箱体、转子、反击衬板、筛板、调整架和联轴器等组成，其中转子由主轴、圆盘、销轴和锤子组成2.2.锤头材质采用高锰铬钢铸造，每个锤头重量大于20Kg。2.3圆盘材质选用16Mn钢，每片厚度不低于30mm。2.4锤式破碎机的壳体是用30mm厚16Mn钢板焊接的箱形结构，沿轴线中心分成上、下两部分，机壳内部均镶有保护衬板，衬板采用16Mn钢，衬板厚度不低于30mm。3、皮带机3.1皮带机机架采用双14#槽钢焊接。3.2胶带采用阻燃胶带，厚度＞12mm。3.3驱动滚筒表面包胶，包胶厚度212mm。*3.4胶带及滚筒包胶材料提供阻燃试验报告。4、机架4.1机架主称重梁采用32#工字钢焊接成型，皮带机、圆振筛、破碎机支撑底座采用Q235钢制作（不小于20#槽钢）。4.2机架采用轮式运输方式（机架采用双轴，四对负重轮胎），配备拖车牵引架，牵引架回转角度不小于180°，前轴安装于牵引架上配备四条负重轮胎，左右各一对，后轴安装于机架后部配备四条负重轮胎，左右各一对。5、电控箱5.1电控箱防爆式电控箱，防护等级：IP55,防爆等级：Exdll,电控...
