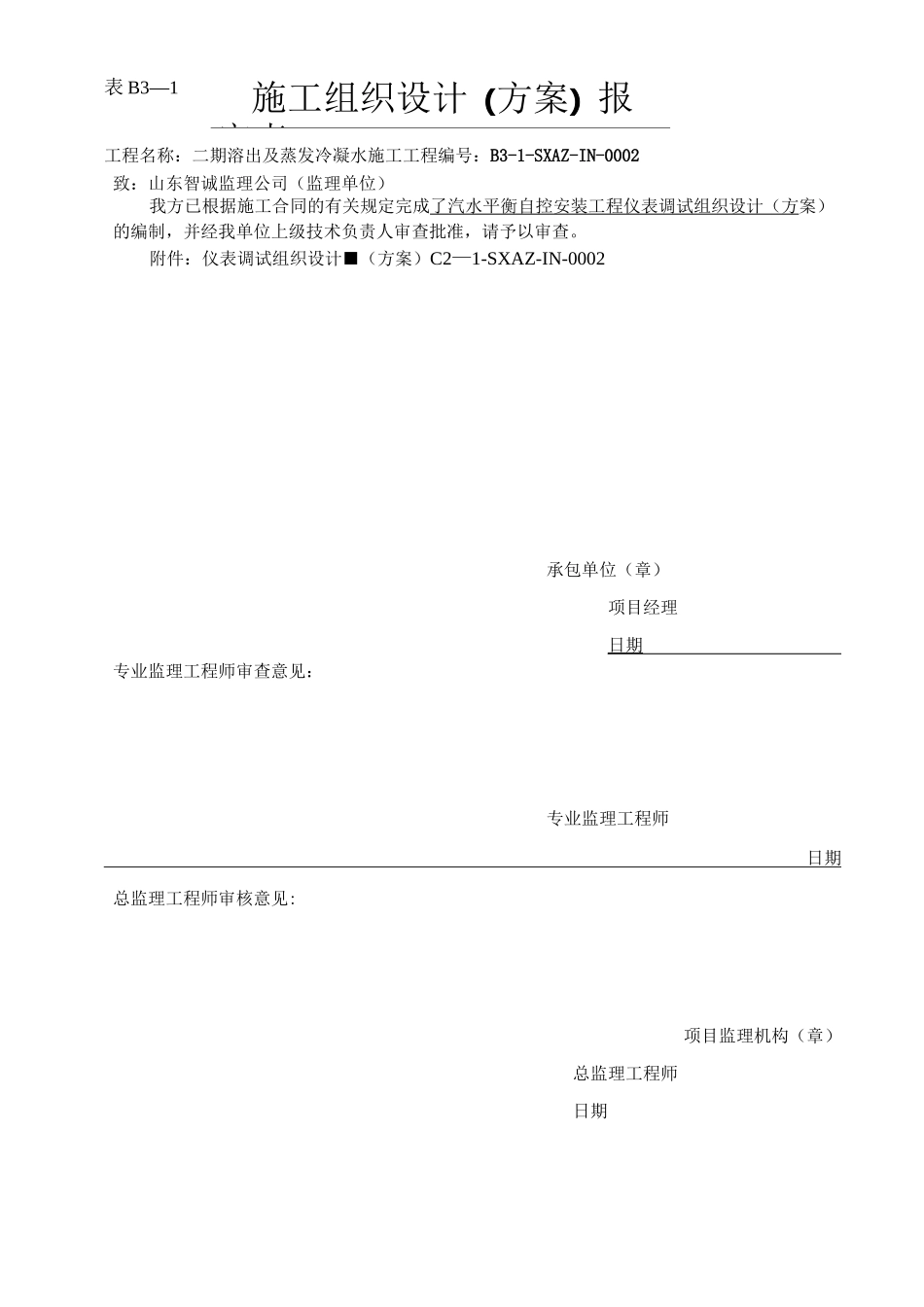

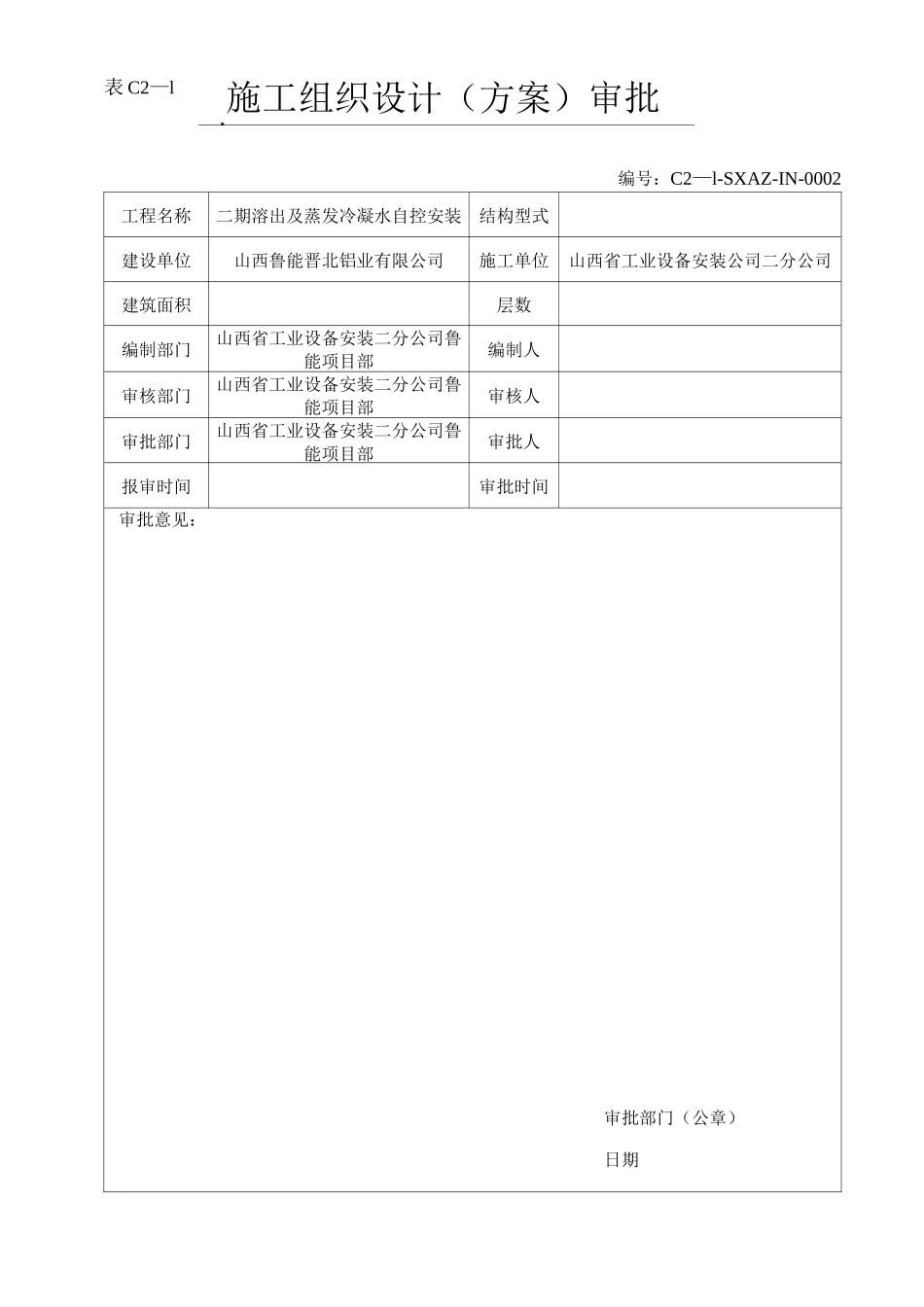

表B3—1施工组织设计（方案）报审表工程名称：二期溶出及蒸发冷凝水施工工程编号：B3-1-SXAZ-IN-0002致：山东智诚监理公司（监理单位）我方已根据施工合同的有关规定完成了汽水平衡自控安装工程仪表调试组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：仪表调试组织设计■（方案）C2—1-SXAZ-IN-0002承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见:项目监理机构（章）总监理工程师日期表C2—l施工组织设计（方案）审批表编号：C2—l-SXAZ-IN-0002工程名称二期溶出及蒸发冷凝水自控安装结构型式建设单位山西鲁能晋北铝业有限公司施工单位山西省工业设备安装公司二分公司建筑面积层数编制部门山西省工业设备安装二分公司鲁能项目部编制人审核部门山西省工业设备安装二分公司鲁能项目部审核人审批部门山西省工业设备安装二分公司鲁能项目部审批人报审时间审批时间审批意见：审批部门（公章）日期仪表调试方案rrL山西鲁能晋北铝业有限责任公司二期溶出及蒸发冷凝水改造工程山西省工业设备安装公司第二分公司山西鲁能晋北铝业目部一、工程概况二、编制依据三、施工准备四、单体调试五、系统调试六、仪表回路联校七、质量、环境、职业健康安全及文明施工保证措施八、雨季施工技术措施一、工程概况：本工程是山西鲁能晋北铝业有限公司二期溶出及蒸发冷凝水改造工程项目,仪表设备安装共计96台,其中热电阻20支、电磁流量计16台、电导率4支、变送器32台、各种阀门24台。为了顺利完成本项目仪表安装工程的调试任务，本着对业主负责，创建精品工程，结合本系统自控仪表特性，特编制此方案指导施工调试。二、编制依据：1.《自动化仪表工程施工及验收规范》GB50093-20022.《自动化仪表安装工程质量检验评定标准》GBJ131-903.《现场设备、工业管道焊接工程施工及验收规范》GB50236-984.《电气装置安装工程接地装置施工及验收规范》GB50169-925.《工业金属管道工程施工及验收规范》GB50235-976.《施工现场临时用电安全技术规范》JGJ46-20057.山西鲁能晋北铝业有限责任公司二期溶出及蒸发冷凝水改造自控施工图三、施工准备：3.1要保证机柜间和控制室内的环境清洁，温湿度适宜，严禁吸烟。3.2施工前准备好所用机具及标准仪器仪表，收集相关证明文件，做好进场报验工作。3.3将有关的系统调试说明书、操作指南以及相应仪表联锁报警值表，逻辑功能图等资料准备齐全。3.4调试前对工人技术骨干进行培训，学习相关标准及规范，熟悉系统的操作方法。3.5检查仪表数据表和说明书是否齐全，设计选用的标准及技术要求是否可行。调试人员应熟悉仪表说明书和智能仪表的系统功能，了解特殊仪表对调试的具体要求。仪表调试室内应清洁、安静、光线充足，通风良好，不应有震动和较强电磁场的干扰。温度保持在15度至25度之间，相对湿度不大于85%，调试用电源符合规范要求。3.6标准仪器检查：校验用标准仪器应具备有效的检定合格证，封印应完整。标准仪器基本误差的绝对值不应超过被校仪表基本误差绝对值的1/3。四、单体调试：4.1仪表外观检查：1）铭牌及设备的规格、型号、材质、测量范围、刻度盘、使用电源、气源等技术条件应条例设计和规范要求。2）仪表无变形、损伤、油漆脱落、零件丢失等缺陷，外形主要尺寸应符合设计要求。3）端子、接头、固定件等应完整，附件齐全。4）合格证及证书齐全。4.2系统功能检查：1）对智能仪表通电检查，液晶显示部分及其它状态指示灯应正常工作。2）调用系统功能菜单,检查仪表制造厂设置的缺省参数值。按照仪表数据表中的设定参数值对缺省参数进行修改。需要改变的参数包括：测量单位，测量上、下限，输出方式等，对不需要修改的参数（如仪表位号）应进行确认。4.3精度校验：1）不具备校验条件的特殊仪表，如各类流量计、分析类等应进行外观检查及通断测试,并查看出厂合格证和实验报告，在有效期内可不必进行标定（校验），安装时统一调试，如业主有特殊校验要求，应由业主方送相关部门检定，施工单位配合。2）压力变送器及差压变送器精度校验时，应沿增大及减小两个方面施加测量范围的0%、25%、50%、75%...
