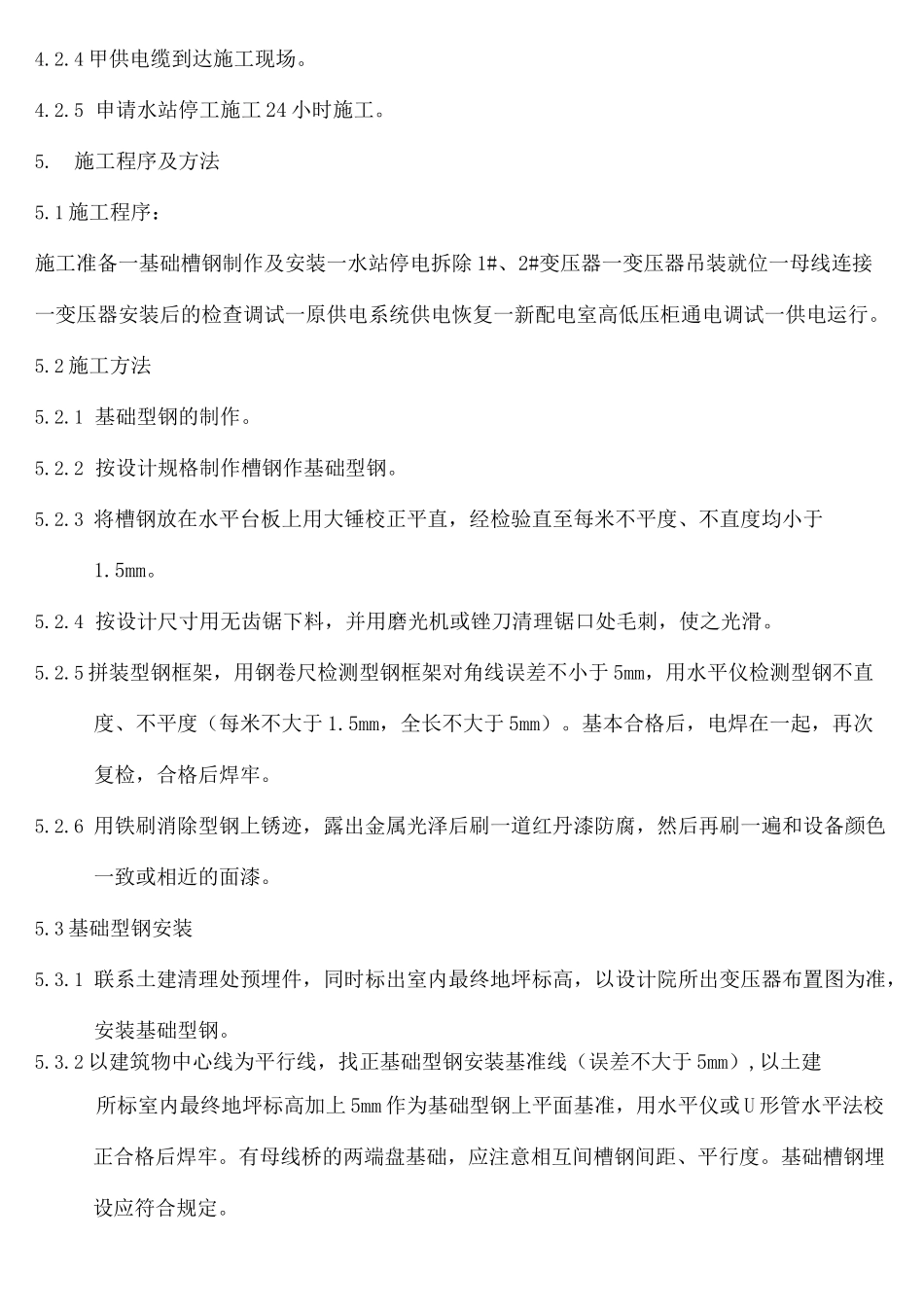

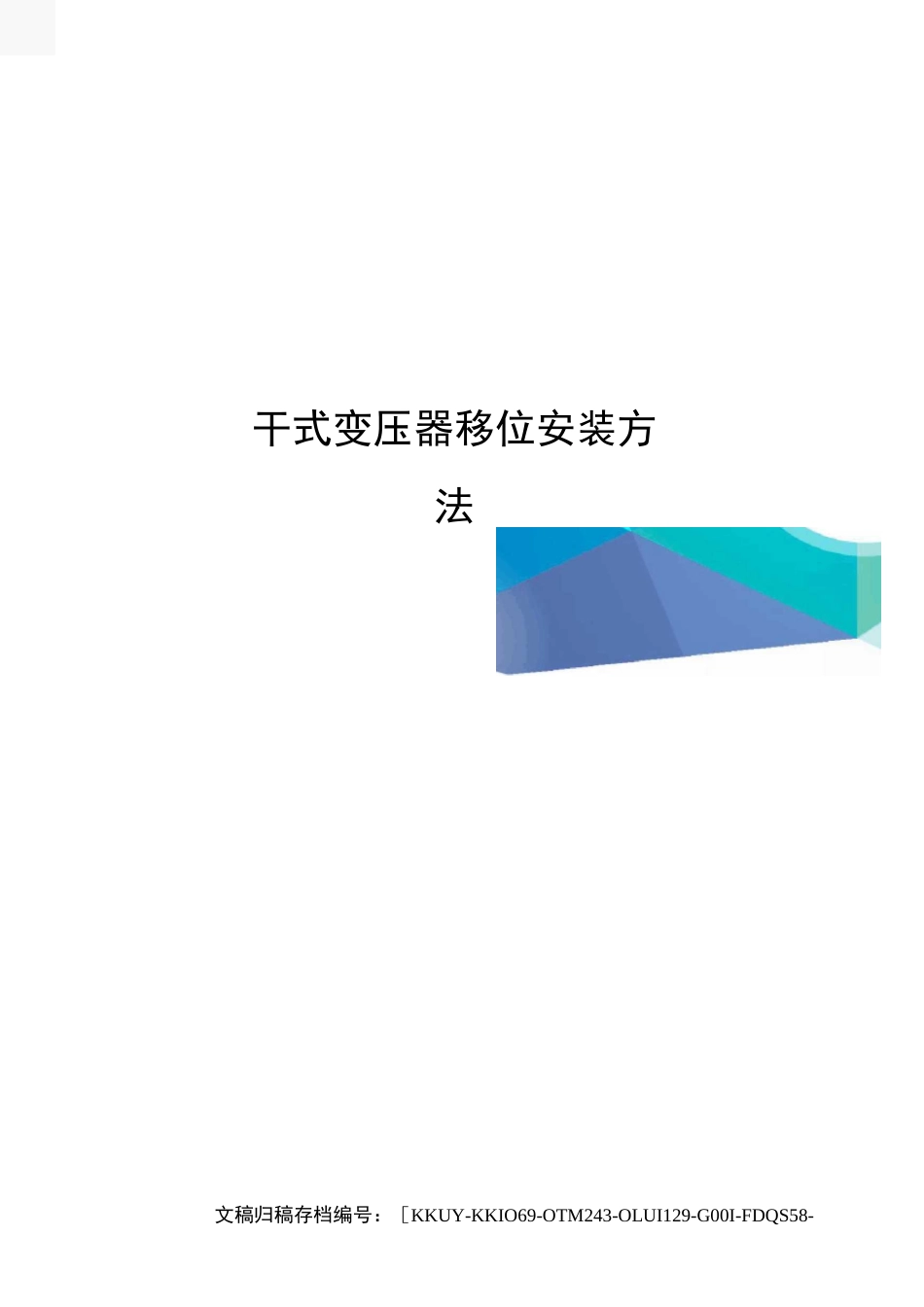

干式变压器移位安装方法文稿归稿存档编号：［KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-干式变压器安装方案1.工程概况及编制目的本工程为武汉钢铁有限公司13号水站改造工程，本作业指导书应用于配电房施工作业中对厂内原有两台变压器进行移位安装及调试。2.编制依据2.1《火电施工质量检验及评定标准》电气装置篇；2.2干式变压器产品使用说明书；2.3《电力建设安全工作规程》；2.4本项目施工设计图纸；2.5《电力建设施工及验收技术规范》3.施工内容低压脱硫变压器检查、干燥、本体安装及变压器附件的安装、带电试运行。厂内原干式变压器本体及附件移位安装，调试以及原供电系统恢复通电运行。4.施工条件4.1人员配备：序号人员岗位人数序号人员岗位人数1技术贝1人4安全员1人2电焊工1人5电气安装工7人3质检员1人64.2应具备的条件4.2.1土建已施工完，场地清理干净，且在墙上标出地面标高4.2.2施工方案已编制，并已审批通过。4.2.3由技术人员组织施工人员熟悉施工现场和技术资料，并进行技术交底，安全交底已完成。4.2.4甲供电缆到达施工现场。4.2.5申请水站停工施工24小时施工。5.施工程序及方法5.1施工程序：施工准备一基础槽钢制作及安装一水站停电拆除1#、2#变压器一变压器吊装就位一母线连接一变压器安装后的检查调试一原供电系统供电恢复一新配电室高低压柜通电调试一供电运行。5.2施工方法5.2.1基础型钢的制作。5.2.2按设计规格制作槽钢作基础型钢。5.2.3将槽钢放在水平台板上用大锤校正平直，经检验直至每米不平度、不直度均小于1.5mm。5.2.4按设计尺寸用无齿锯下料，并用磨光机或锉刀清理锯口处毛刺，使之光滑。5.2.5拼装型钢框架，用钢卷尺检测型钢框架对角线误差不小于5mm，用水平仪检测型钢不直度、不平度（每米不大于1.5mm，全长不大于5mm）。基本合格后，电焊在一起，再次复检，合格后焊牢。5.2.6用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一遍和设备颜色一致或相近的面漆。5.3基础型钢安装5.3.1联系土建清理处预埋件，同时标出室内最终地坪标高，以设计院所出变压器布置图为准，安装基础型钢。5.3.2以建筑物中心线为平行线，找正基础型钢安装基准线（误差不大于5mm）,以土建所标室内最终地坪标高加上5mm作为基础型钢上平面基准，用水平仪或U形管水平法校正合格后焊牢。有母线桥的两端盘基础，应注意相互间槽钢间距、平行度。基础槽钢埋设应符合规定。5.3.3在基础两端各焊热镀锌扁钢，与主接地网相连，连接采用搭接焊，焊接长度为扁钢宽度的2倍；装有电器的可开启的小门，应以裸铜软线与接地的金属构架可靠接地。5.3.4所有焊接处除去药皮后补漆。5.4干式变压器的拆除5.4.1施工作业前联系相关部门确保变压器已断电，保证无电作业。5.4.2本次变压器拆除需对钢丝网防护棚先进行拆除，拆除作业前要确保周边无其它施工作业安排，在作业区域东西向10米施工范围内挂警示标语牌，保证施工作业时周边作业范围内人身安全。5.4.3作业前安全部门要对施工人员做安全交底；变压器拆除必须由持有上岗证的电气专业人员操作；并配备安全带等专业防护工具，确保高空作业及其它施工中的作业安全。5.4.4变压器外接配电箱拆除,确保变压器断电后，先进行变压器施工外接配电箱的拆除，将除变压器自身外的线缆、配电箱等全部拆除后移出作业区域，方便作业施工的进行。5.4.5变压器外接配电箱拆除,确保变压器断电后，先进行变压器施工外接配电箱拆除，将变压器自身外的缆线、配电箱全部拆除后移出作业域，方便作业施工的进行。5.4.6防护棚拆除作业，拆除防护棚外围防护安全网，因防护棚高度较高，施工人员必须为特种作业架工，并配备安全帽、带等防护具，防护安全网拆除后回收入库。5.4.7变压器、配电柜及电缆拆除、吊装支设完成后将吊装缆绳与变压器固定牢固，吊车轻微上吊使缆绳处于稍微紧绷状态，暂时停止吊车操作。5.4.8将变压器与电线杆连接件、线路及其与配电箱之间的线路全部拆除，确保起吊变压器不会对其它设备或线路造成损伤。5.4.9专业电工人员对变压器、电容器进行放电，直至其处于无火花状态。吊车开始起吊，直接将变压器吊装至新建配电室变压器基座上，而后同样操...
