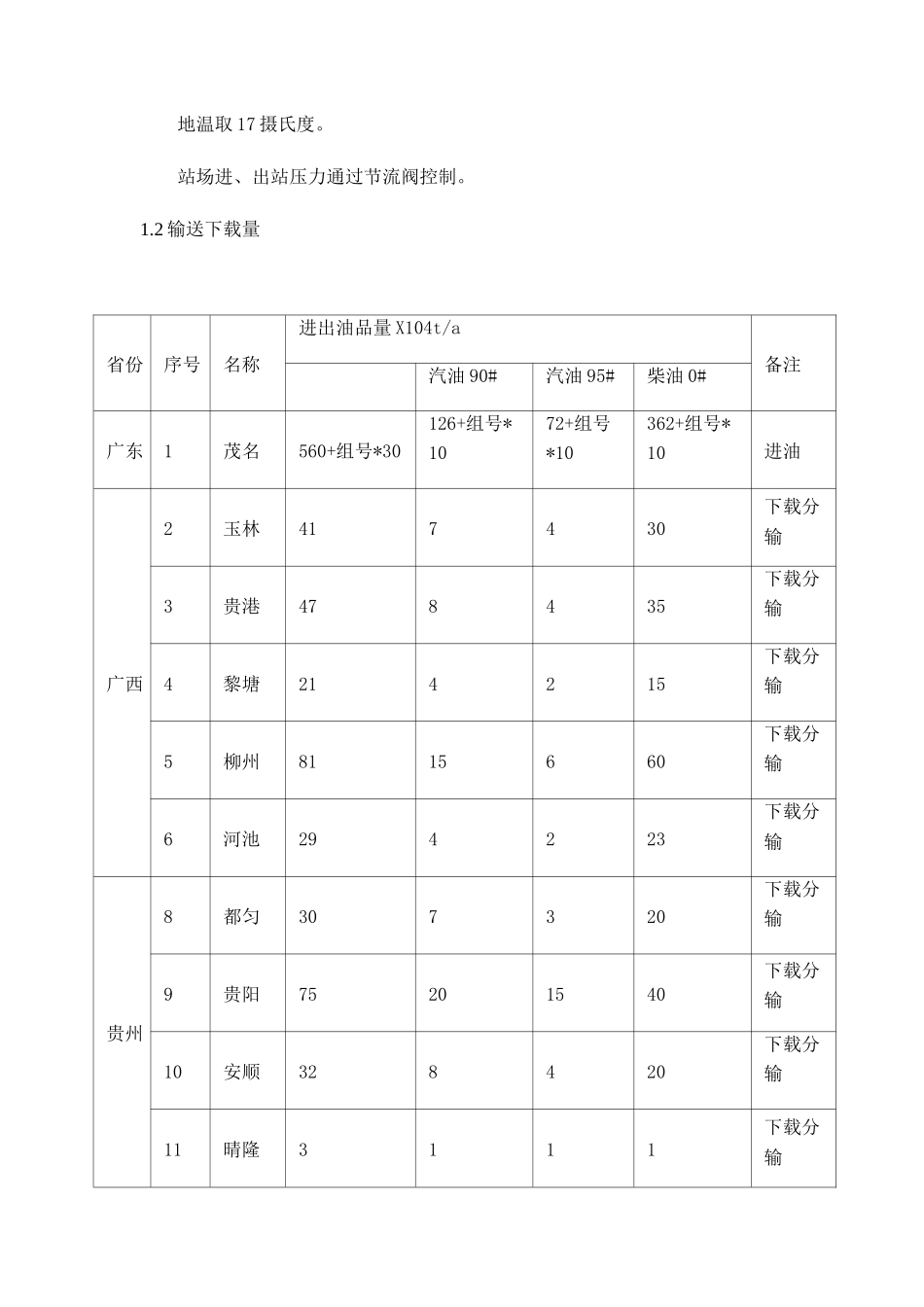

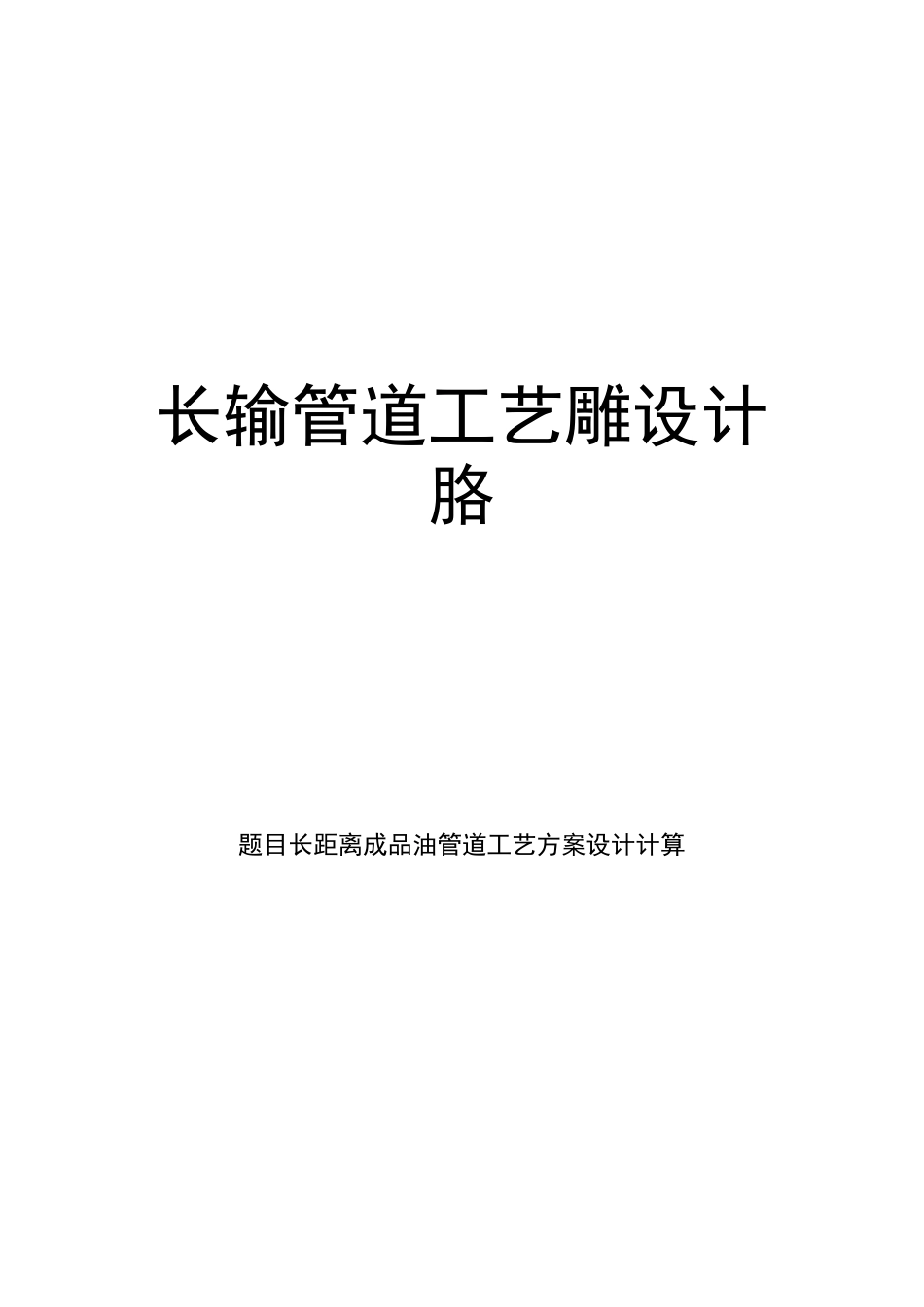

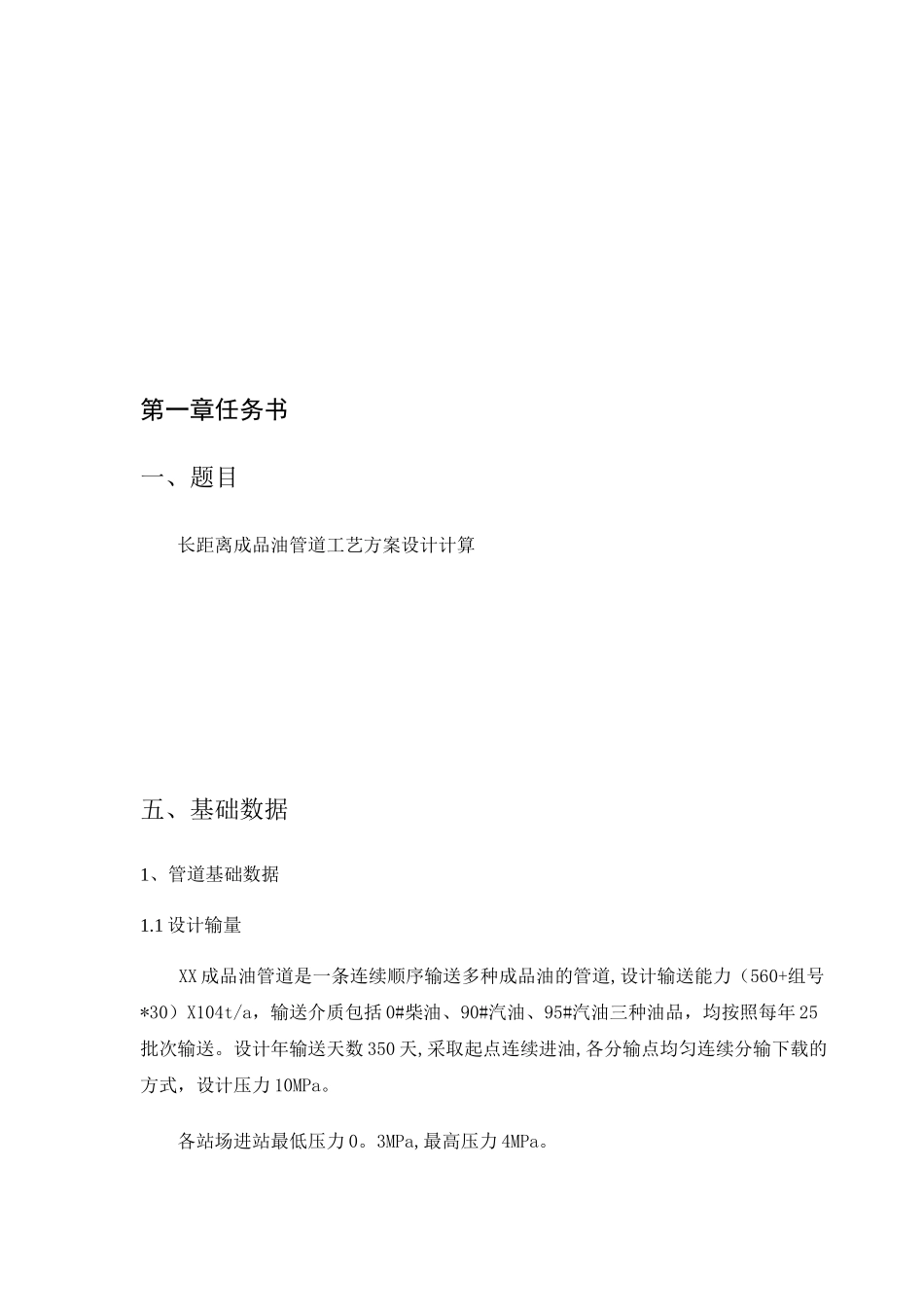

长输管道工艺雕设计胳题目长距离成品油管道工艺方案设计计算第一章任务书一、题目长距离成品油管道工艺方案设计计算五、基础数据1、管道基础数据1.1设计输量XX成品油管道是一条连续顺序输送多种成品油的管道,设计输送能力(560+组号*30)X104t/a,输送介质包括0#柴油、90#汽油、95#汽油三种油品,均按照每年25批次输送。设计年输送天数350天,采取起点连续进油,各分输点均匀连续分输下载的方式,设计压力10MPa。各站场进站最低压力0。3MPa,最高压力4MPa。地温取17摄氏度。站场进、出站压力通过节流阀控制。1.2输送下载量省份序号名称进出油品量X104t/a备注汽油90#汽油95#柴油0#广东1茂名560+组号*30126+组号*1072+组号*10362+组号*10进油广西2玉林417430下载分输3贵港478435下载分输4黎塘214215下载分输5柳州8115660下载分输6河池294223下载分输贵州8都匀307320下载分输9贵阳75201540下载分输10安顺328420下载分输11晴隆3111下载分输12盘县174211下载分输13曲靖438530下载分输14昆东92201260下载分输15长坡49+组号*3020+组号*1012+组号*1017+组号*10下载分输1.3沿线地形序号站场名称里程(km)咼程(m)1茂名0。0018.752玉林161.0971.513贵港246.3347。944黎塘310.77105.005柳州457.66105。236河池617.09209.507陆桥687.79481。738下司767。77925。889都匀876.67803.5310贵阳976。061120.60云南11安顺1070。871349。6112晴隆1183.371401.213盘县1261。22017.2214曲靖1348.841958.7815秧田冲1492。622044。5016长坡1555.861906.042、油品物性3、品种密度(t/m3)粘度(mm2/s)15.6°C37。8C15。6C37.8C汽油90#0.73390.71390.59410。489095#0。75440.71350.59320。4884柴油0#0.84210.82676。0803.4523、经济评价参数电力价格:0。55元/度,燃料油价格:4500元/吨.管道建设期为1年,运行期为20年.管道建设单位长度总投资如下表,其中40%为自有资金,其余为建设银行贷款,利率按当前利率建设银行利率计算,流动资金按管内存油价值计算。经营成本按能源消耗(电力及燃料)的2.5倍计算。单位长度总投资表:管径(mm)单位长度总投资(元/公里)168569685。6219788937。627310482643231250478355138195240616822964571887041508212672955923245456102666440660285985371133870058134050866914545348510167531240121010120136第二章计算说明书一、设计思路首先根据经济流速或经济输量的范围,初步选定管径和壁厚,确定管材;计算任务输量下的水力坡降,判断翻越点,确定管道计算长度;计算全线所需压头,确定泵站数,布置泵站;计算混油长度;根据技术经济指标计算基建投资及输油成本等费用;综合比较差额净现值和差额内部收益率等指标,并考虑管道的可能发展情况,选出最佳方案.二、设计内容1.确定管径、壁厚、管材1.1计算温度取管道埋深处全年平均低温作为计算温度,地温为17°C,计算温度取17°C.按此温度计算油品的粘度和密度.1.2油品密度已知20°C时油品的密度,按下式转换成计算温度17°C时的密度。……⑴式中Pt、p20—-温度为t°C及20C时的油品密度,kg/m3……(2)根据15.6°C和37.8C时各油品的密度计算20C时各油品的密度(以90#汽油为例):将15.6C和37.8°C时90#汽油的密度分别带入公式(1)并算出相应的p20,对算得的两个P20取平均值。计算结果如下:品种pt(kg/m3)t-20(C)p20(kg/m3)P20平均值(kg/m3)汽油90#(15.6C)733。9一4。4730。0943729。790#(37.8C)713。917。8729。313995#(15。6C)754。4-4.4750.7136739。895#(37。8C)713.517.8728。9231柴油0#(15.6C)842。1—4.4838。924839。20#(37°8°C)826。717。8839.534根据各油品20C时的密度计算17C时的油品密度(以90#汽油为例):将15。6°C(或37。8C)时90#汽油的密度带入公式(2)可算出相应的p17,即计算温度下的油品密度。计算结果如下:品种P20(kg/m3)t-20(C)P17(kg/m3)汽油90#729.7-3732.395#739。8—3742。4柴油0#839。2—3841。41.3油品粘度油品运动粘度的计算方法:……(3)式中ut、u0一一温度为t、t0时油品的运动粘度,m7su――粘温指数,1/°C根据及15.6C和37.8C时各油品的粘度计算粘温指数u。将计算出的粘温指数带入公式(3)计算...
