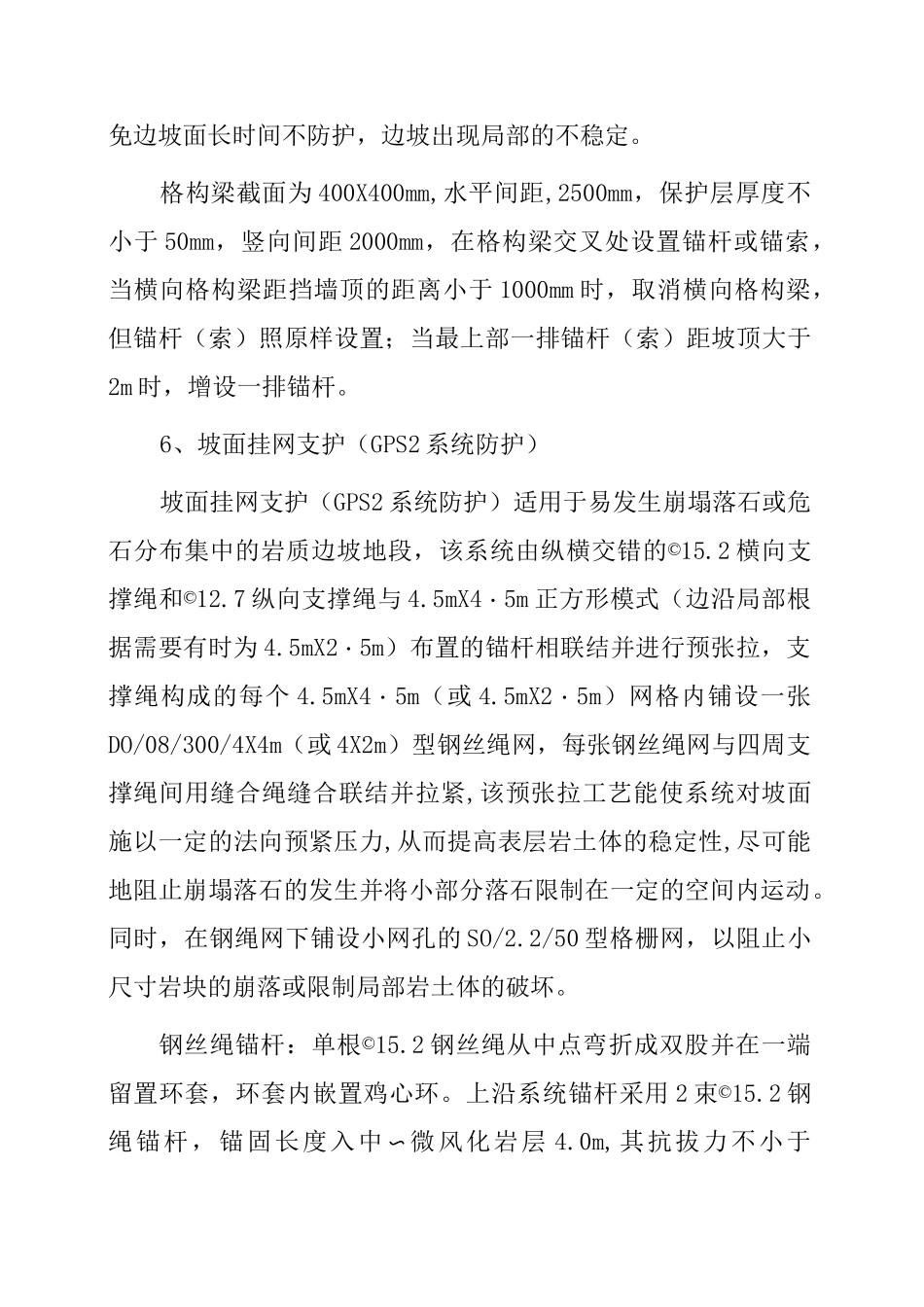

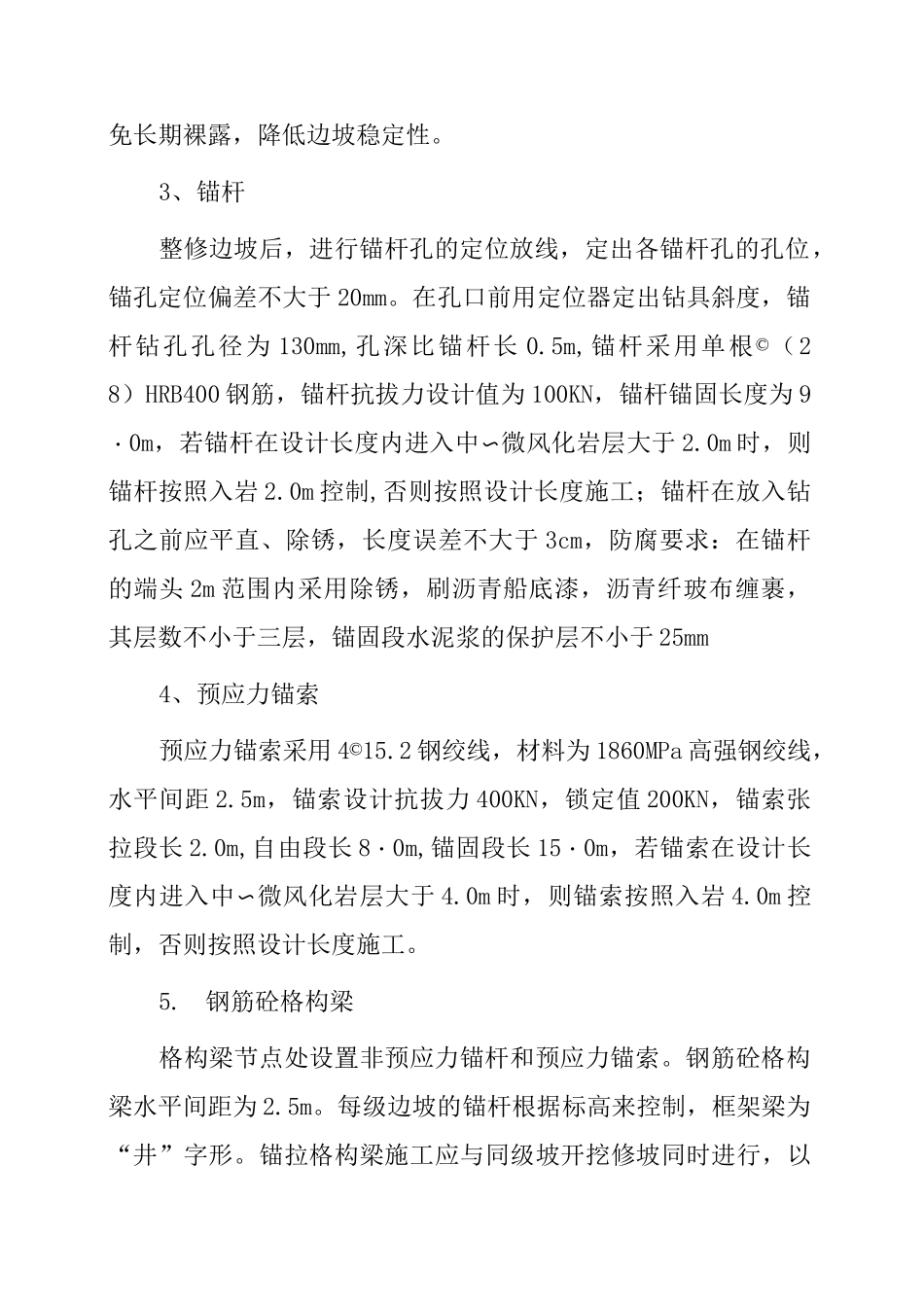

边坡支护工程技术要求及施工要点1.地表、坡面清表及场地回填1）地表、坡面清表对边坡支护需要处理范围内的树木、树根、腐殖土、有机土、种植土和垃圾等进行清理。清表顺序自上而下进行，采用装载机挖装。坡面清表原则上不能削坡。清表前，有水段必须首先疏通排干积水及做好雨季排水工作，在多水地段如水池，修筑挡水围堰,高按现状情况水位来确定。2）场地回填料要求①要求为碎石土、砂土等粗颗粒填料，可合理利用切坡土方中的优质砂质黏性土；填料中若含块石，块石尺寸小于15cm。②不得采用垃圾土、饱和粘土、有机质土及塑性指数大于17的填料。③不得填筑含块石的填料，填料中碎石粒径不得大于2cm，碎石含量小于20％。2.土方开挖及回填对土石方开挖后不稳定或欠稳定的边坡，应根据边坡的地质特征和可能发生的破坏等情况，采取自上而下、分段跳槽、及时支护的逆作法或部分逆作法施工。严禁无序大开挖、大爆破作业。边坡工程开挖后应及时按设计实施支护结构或采取封闭措施，避免长期裸露，降低边坡稳定性。3、锚杆整修边坡后，进行锚杆孔的定位放线，定出各锚杆孔的孔位，锚孔定位偏差不大于20mm。在孔口前用定位器定出钻具斜度，锚杆钻孔孔径为130mm,孔深比锚杆长0.5m,锚杆采用单根©（28）HRB400钢筋，锚杆抗拔力设计值为100KN，锚杆锚固长度为9・0m，若锚杆在设计长度内进入中〜微风化岩层大于2.0m时，则锚杆按照入岩2.0m控制,否则按照设计长度施工；锚杆在放入钻孔之前应平直、除锈，长度误差不大于3cm，防腐要求：在锚杆的端头2m范围内采用除锈，刷沥青船底漆，沥青纤玻布缠裹，其层数不小于三层，锚固段水泥浆的保护层不小于25mm4、预应力锚索预应力锚索采用4©15.2钢绞线，材料为1860MPa高强钢绞线，水平间距2.5m，锚索设计抗拔力400KN，锁定值200KN，锚索张拉段长2.0m,自由段长8・0m,锚固段长15・0m，若锚索在设计长度内进入中〜微风化岩层大于4.0m时，则锚索按照入岩4.0m控制，否则按照设计长度施工。5.钢筋砼格构梁格构梁节点处设置非预应力锚杆和预应力锚索。钢筋砼格构梁水平间距为2.5m。每级边坡的锚杆根据标高来控制，框架梁为“井”字形。锚拉格构梁施工应与同级坡开挖修坡同时进行，以免边坡面长时间不防护，边坡出现局部的不稳定。格构梁截面为400X400mm,水平间距,2500mm，保护层厚度不小于50mm，竖向间距2000mm，在格构梁交叉处设置锚杆或锚索，当横向格构梁距挡墙顶的距离小于1000mm时，取消横向格构梁，但锚杆（索）照原样设置；当最上部一排锚杆（索）距坡顶大于2m时，增设一排锚杆。6、坡面挂网支护（GPS2系统防护）坡面挂网支护（GPS2系统防护）适用于易发生崩塌落石或危石分布集中的岩质边坡地段，该系统由纵横交错的©15.2横向支撑绳和©12.7纵向支撑绳与4.5mX4・5m正方形模式（边沿局部根据需要有时为4.5mX2・5m）布置的锚杆相联结并进行预张拉，支撑绳构成的每个4.5mX4・5m（或4.5mX2・5m）网格内铺设一张DO/08/300/4X4m（或4X2m）型钢丝绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合联结并拉紧,该预张拉工艺能使系统对坡面施以一定的法向预紧压力,从而提高表层岩土体的稳定性,尽可能地阻止崩塌落石的发生并将小部分落石限制在一定的空间内运动。同时，在钢绳网下铺设小网孔的SO/2.2/50型格栅网，以阻止小尺寸岩块的崩落或限制局部岩土体的破坏。钢丝绳锚杆：单根©15.2钢丝绳从中点弯折成双股并在一端留置环套，环套内嵌置鸡心环。上沿系统锚杆采用2束©15.2钢绳锚杆，锚固长度入中〜微风化岩层4.0m,其抗拔力不小于80KN；其余系统锚杆采用2束©15.2钢绳锚杆，锚固长度入中〜微风化岩层2m,其抗拔力不小于50KN；增补锚杆一般为l-2m。7、三维网喷播植草护坡A：三维植被网，是以热塑性树脂为原料制成的三维结构，其底层为具有高模量的基础层，一般由1-2层平网组成，上覆起泡膨松网包，包内填种植土和草籽，具有防冲刷和有利于植物生长的两大功能。即在草皮未形成之前，可保护坡面免受雨水侵蚀；草皮长成后，草根与网垫、泥土一起形成一个牢固的复合力学嵌锁体系，还可起到坡面表层加筋的作用，有效防止坡面冲刷，达到加固边坡、美化环境的目的。挂三维网喷...
