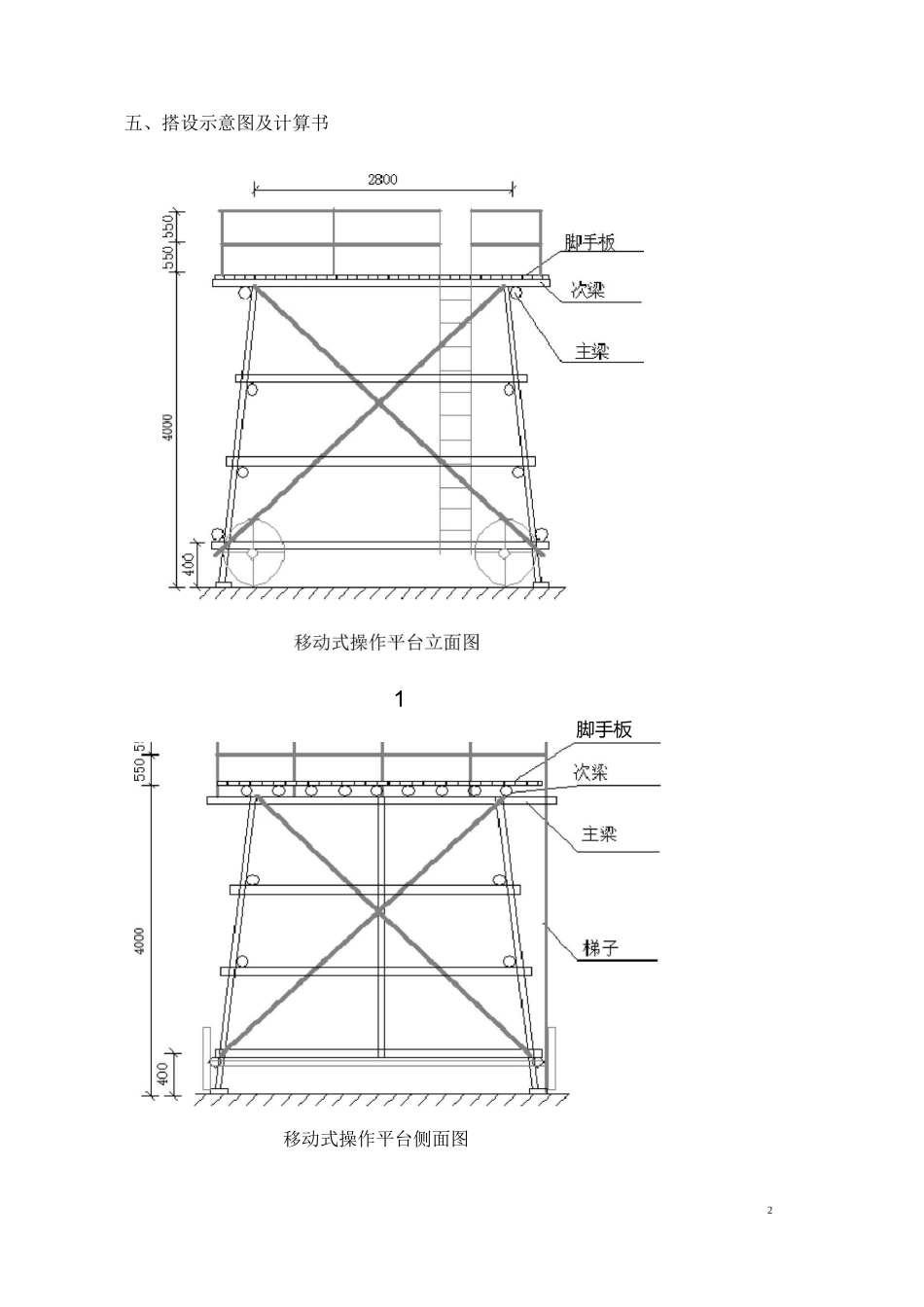

一、编制依据1二、工程概况1三、荷载设定1四、选用材料配件1五、搭设示意图及计算书2六、搭设要求5七、搭拆及使用安全技术措施61、移动操作平台搭设安全技术措施62、移动操作平台拆除安全技术措施63、使用及安全保证措施7八、高空坠落应急预案81、编制目的82、适用范围83、应急救援组织机构84、应急反应组织机构各部门的职能及职责85、应急响应106、应急抢救措施117、防坠落措施128、应急资源121、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工高处作业安全技术规范》JGJ80-20163、《建筑结构荷载规范》GB50009-20124、《建筑施工安全检查标准》JGJ59-20115、《钢结构设计规范》GB50017-2003二、工程概况成都裕同印刷包装生产线二期项目，位于成都崇州市崇安路682号，本工程为工业厂区，建筑占地面积6540.55m2，建筑面积33932.69m2,结构设计为框架结构；厂房地上5层，建筑总高度为23.8m,—层层高为5.5m，二层层高为5m，三层~四层层高为4.5m，五层层高为4m，室内局部装修工程选用移动式操作平台进行施工。三、荷载设定1.操作平台上拟定操作人员为2人〜4人；2•均布荷载按Q=2.0KN/m?进行考虑；四、选用材料配件1.操作平台钢管选用规格为①48X2.8的焊接钢管，钢管钢材牌号采用力学性能适中的Q235A，质量性能指标应符合国家标准《碳素结构钢》GB700中Q235A的规定；2•水平拉接杆、封口杆、扫地杆、剪刀撑，采用©48X2.8mm钢管，扣件采用可锻铸铁扣件，并应符合国家标准《钢管脚手架扣件》GB15831-2006的相关规定要求。3.脚手板采用木脚手板；4.移动轮采用钢胶轮。2五、搭设示意图及计算书1脚手板移动式操作平台侧面图31、参数信息钢管类型（mm）:①48X2.8；操作平台高度：4000mm；平台上口宽度：2800mm；平台上口长度：3000mm；扫地杆高度:400mm;每侧水平杆层数:4;次梁根数:9；扣件连接方式：双扣件；扣件抗滑系数：0.8；脚手板自重：0.22kN/m2；施工均布活荷载：1.5kN/m2；次梁受集中活荷载：1kN；2、次梁钢管计算次梁采用①48X2.8钢管，间距375mm。（1）荷载效应计算：模板自重标准值G=0.22X0.375=0.083kN/m；1k钢管自重标准值G=3.12X10X10-3=0.031kN/m；2k永久荷载标准值6=0.083+0.031=0.114kN/m；k施工均布活荷载标准值Q=1.5X0.375=0.563kN/m；1k计算次梁时用集中活荷载进行验算P=1kN；1）永久荷载和均布活荷载效应组合q=1.2X0.114+1.4X0.563=0.925kN/m；M1=0.125ql2=0.125X0.933X2.82=0.914kN・m；2）永久荷载和集中活荷载效应组合q=1.2X0.114=0.137kN/m；P=1.4X1=1.400kN；M2=0.125ql2+0.25Pl=0.125X0.137X2.82+0.25X1.400X2.8=1.028kN•m；（2）次梁强度验算o二M/W=0.9X1.028X106/5.08X103=182.126N/mm2上式中0.9的说明：根据建筑施工模板安全技术规范（JGJ162-2008）》考虑对荷载效应值X0.9的结构重要性系数。实际弯曲应力计算值。=182.126N/mm2小于抗弯强度设计值4[f]=215N/mm2，满足要求！3、主梁钢管计算主梁采用①48X2.8钢管，被3根立柱支撑。(1)荷载效应计算：次梁作用在主梁上荷载为：0.925X2.8/2=1.295kN；次梁在主梁上间距为0.375m，化为均布荷载：q1=1.295/0.375=3.453kN/m；主梁钢管自重荷载=1.2X3.121X10X10-3=0.037kN/m；M=0.125ql2=0.125X(3.453+0.037)X1.5002=0.982kN・m；(2)主梁强度验算o二M/W=0.9X0.982X106/5.08X103=173.976N/mm2上式中0.9的说明：根据建筑施工模板安全技术规范(JGJ162-2008)》考虑对荷载效应值X0.9的结构重要性系数。实际弯曲应力计算值o=173.976N/mm2小于抗弯强度设计值[f]=215N/mm2,满足要求！4、立柱钢管计算立柱采用①48X2.8钢管，共有3根，中间一根立柱受力最大，所以，验算中间立柱。主梁中间支点最大支座反力：N1=1.25ql=1.25X(3.453+0.037)X1.500=6.544kN；立柱支撑系统自重：N2=0.533kN；立杆的稳定性计算公式o=N/(dA)W[f]其中。一钢管立杆轴心受压应力计算值(N/mm2)；N--立杆的轴心压力设计值，N=0.9X(N1+N2)=6.369kN；上式中0.9的说明：根据建筑施工模板安全技术规范(JGJ162-2008)》考虑对荷载效应值X0.9的结构重要性系数。轴心受压立杆的稳定系数，由长细比l/i查《模板规范oJGJ162-2008》附录...
