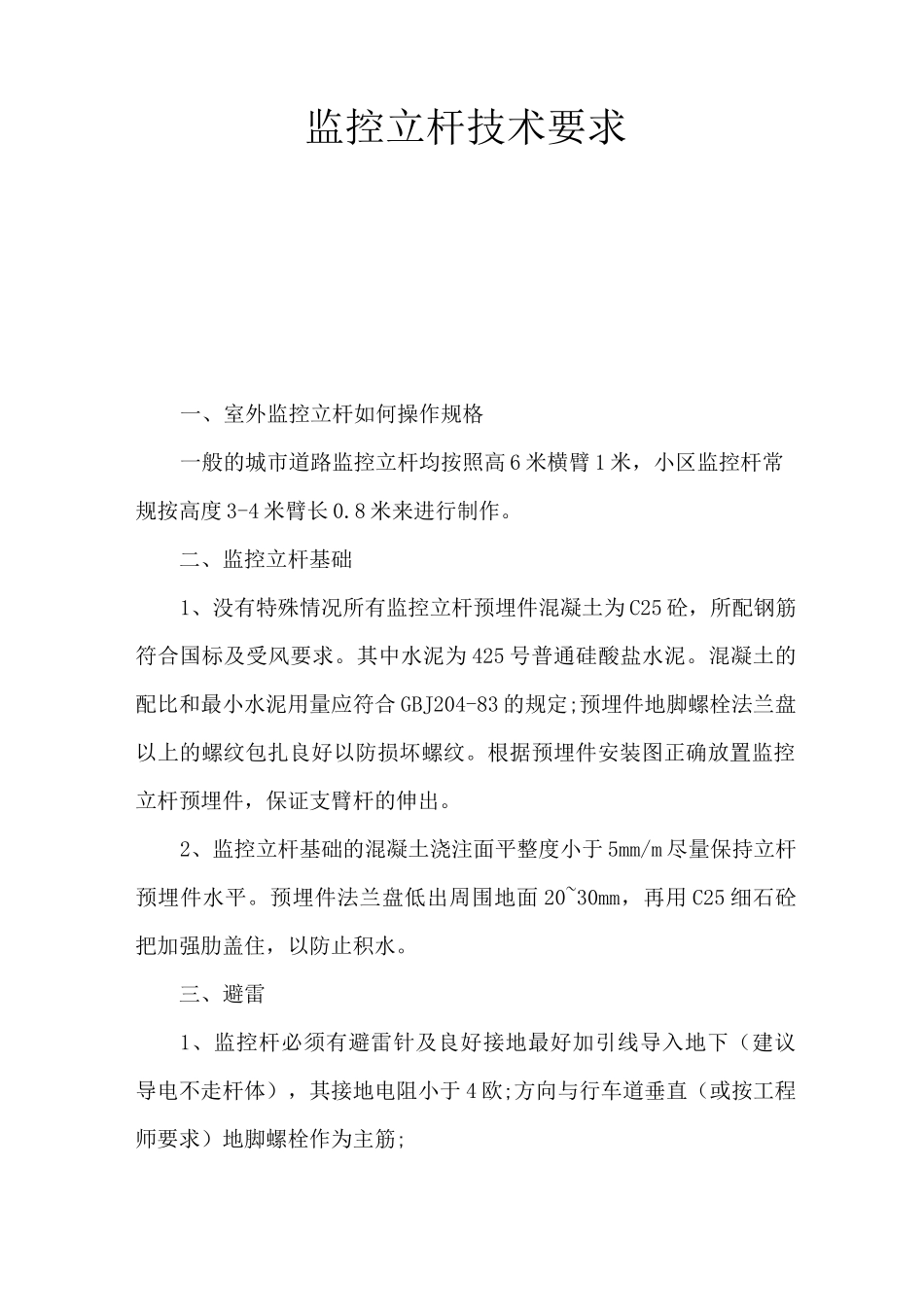

监控立杆技术要求_第1页
1/7

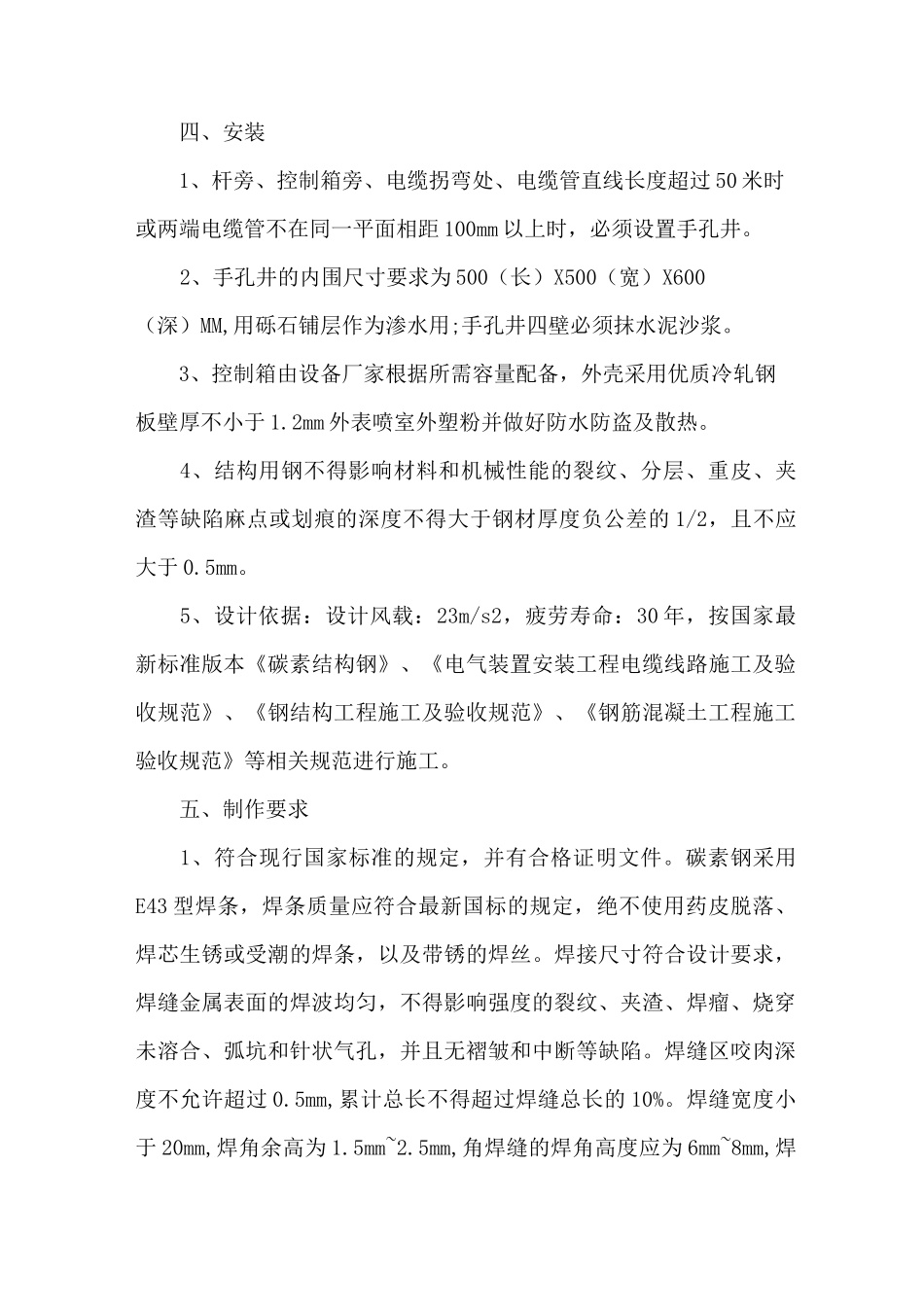

监控立杆技术要求_第2页
2/7

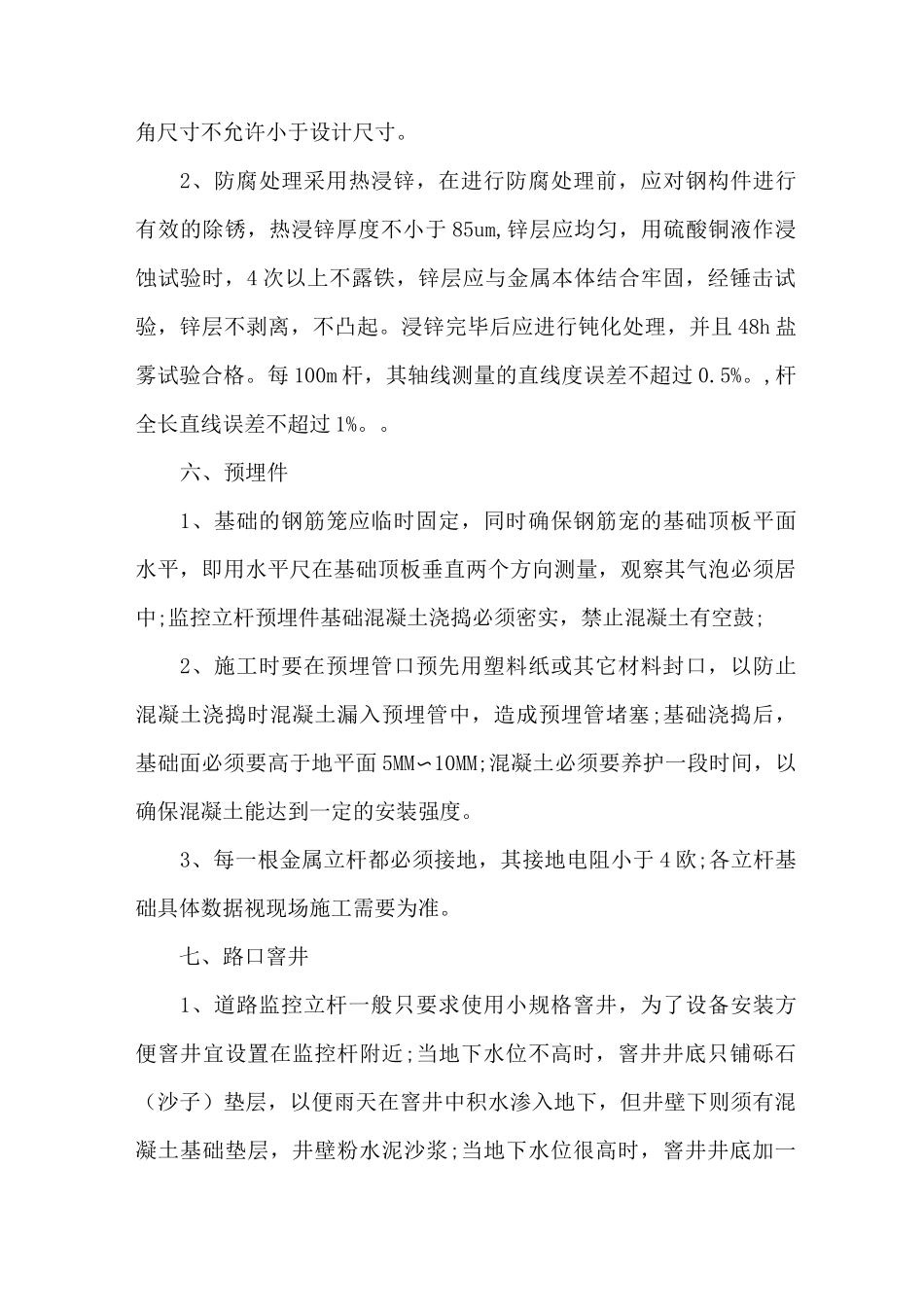

监控立杆技术要求_第3页
3/7
监控立杆技术要求一、室外监控立杆如何操作规格一般的城市道路监控立杆均按照高6米横臂1米,小区监控杆常规按高度3-4米臂长0.8米来进行制作。二、监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30mm,再用C25细石砼把加强肋盖住,以防止积水。三、避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;四、安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100mm以上时,必须设置手孔井。2、手孔井的内围尺寸要求为500(长)X500(宽)X600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。3、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。5、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。五、制作要求1、符合现行国家标准的规定,并有合格证明文件。碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷。焊缝区咬肉深度不允许超过0.5mm,累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm,焊角余高为1.5mm~2.5mm,角焊缝的焊角高度应为6mm~8mm,焊角尺寸不允许小于设计尺寸。2、防腐处理采用热浸锌,在进行防腐处理前,应对钢构件进行有效的除锈,热浸锌厚度不小于85um,锌层应均匀,用硫酸铜液作浸蚀试验时,4次以上不露铁,锌层应与金属本体结合牢固,经锤击试验,锌层不剥离,不凸起。浸锌完毕后应进行钝化处理,并且48h盐雾试验合格。每100m杆,其轴线测量的直线度误差不超过0.5%。,杆全长直线误差不超过1%。。六、预埋件1、基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓;2、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM〜10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。3、每一根金属立杆都必须接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工需要为准。七、路口窨井1、道路监控立杆一般只要求使用小规格窨井,为了设备安装方便窨井宜设置在监控杆附近;当地下水位不高时,窨井井底只铺砾石(沙子)垫层,以便雨天在窨井中积水渗入地下,但井壁下则须有混凝土基础垫层,井壁粉水泥沙浆;当地下水位很高时,窨井井底加一层10CM的混凝土垫层,井壁和井底要粉刷防水沙浆;2、净尺寸500X500X600(长X宽X高),采用Mul0砖M5水泥沙浆240厚砌筑,盖板用①8@150双向配置C20砼预制板厚为60厚,标高同人行道面或绿化带,板面须光滑,设提孔,按国标制作盖板。各窨井土建具体数据视现场施工需要为准。八、监控立杆选型1.拥有优质的主杆。一般比较好的监控杆都是采用的优质的无缝钢管制作而成的主杆。这样的主杆可以拥有更强的抗压能力。所以说大家在购买监控杆的时候一定要查看监控杆的主杆的制作材料。2.拥有较厚的管壁。一般比较好的监控杆都拥有厚度...
