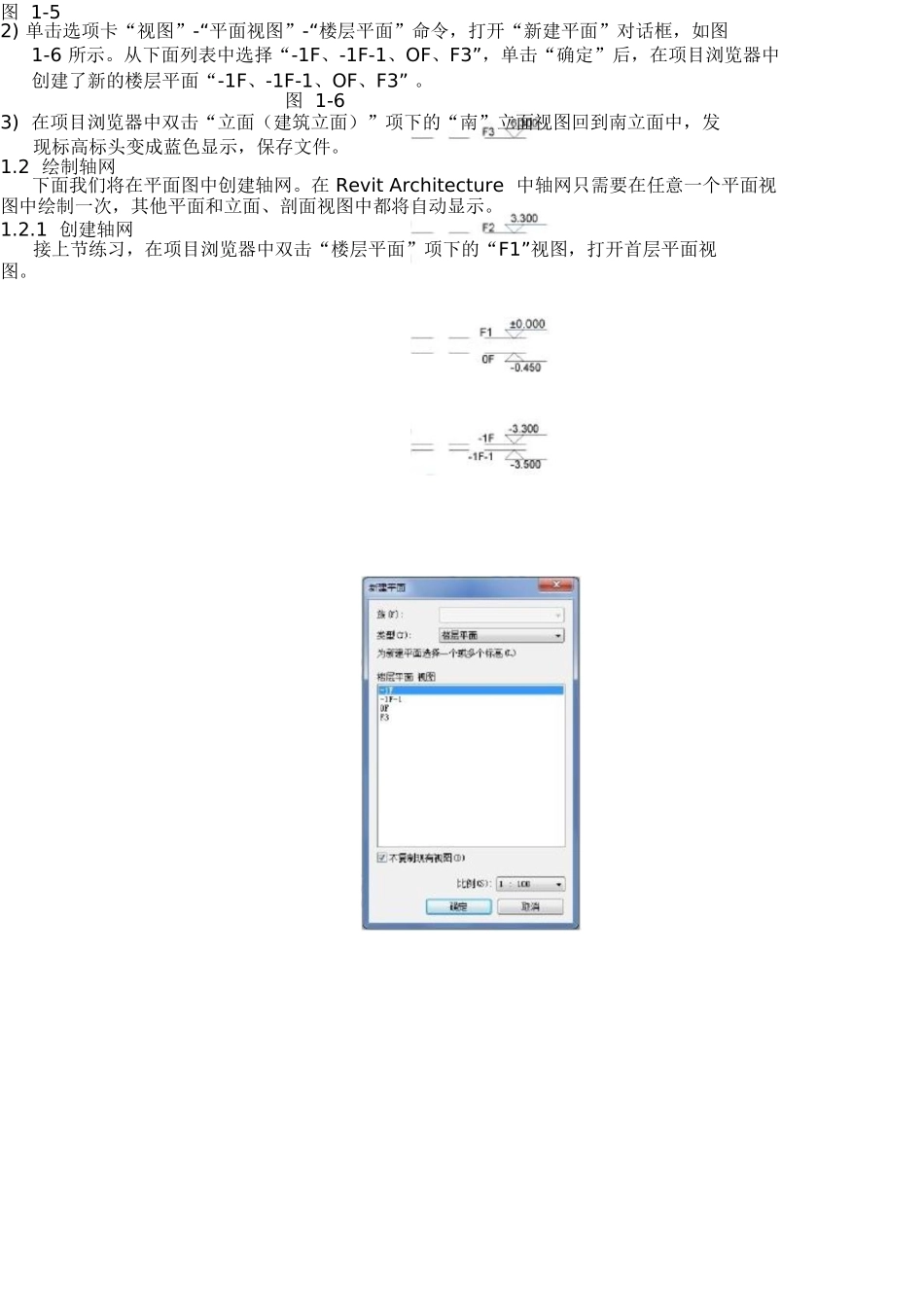

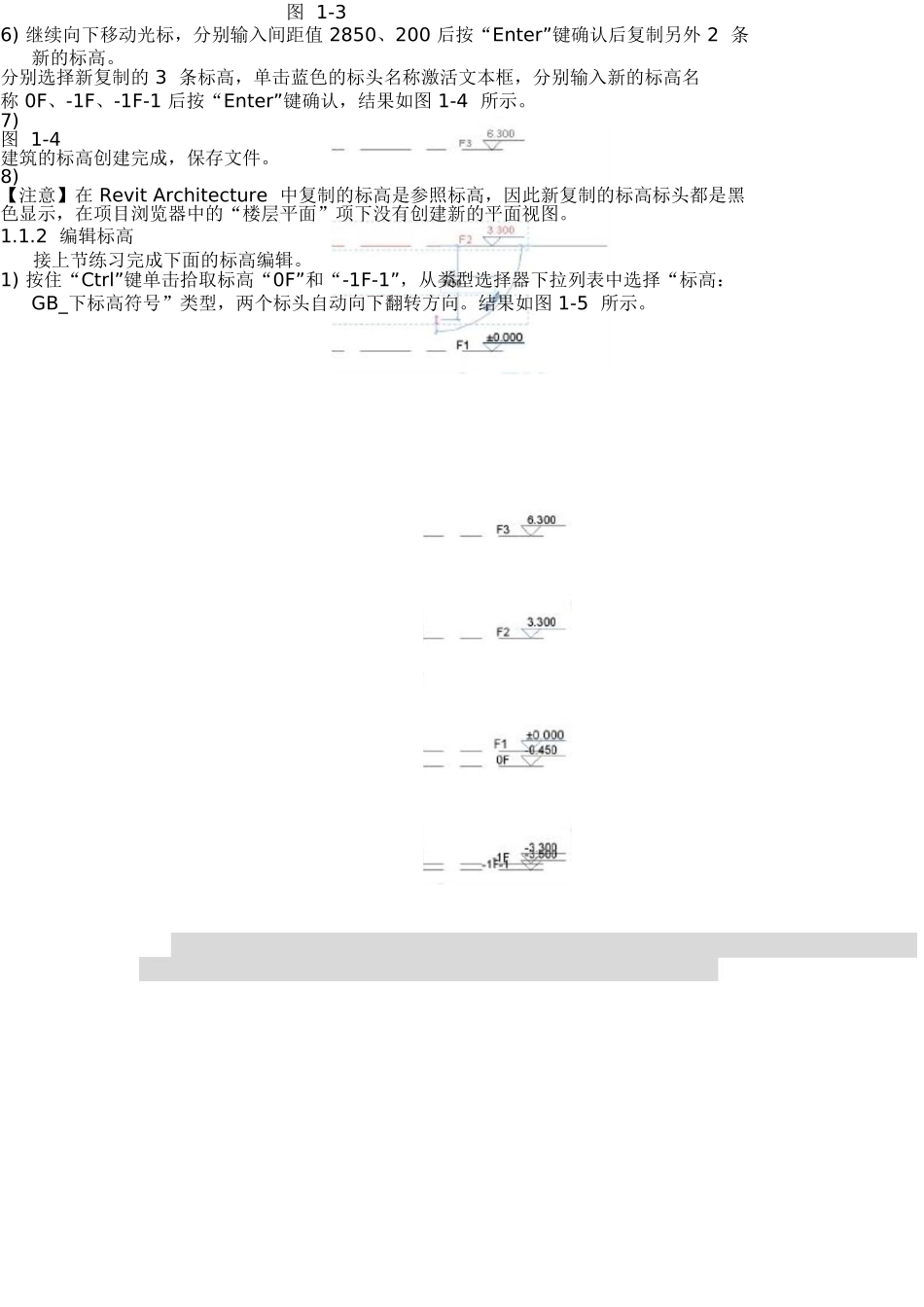

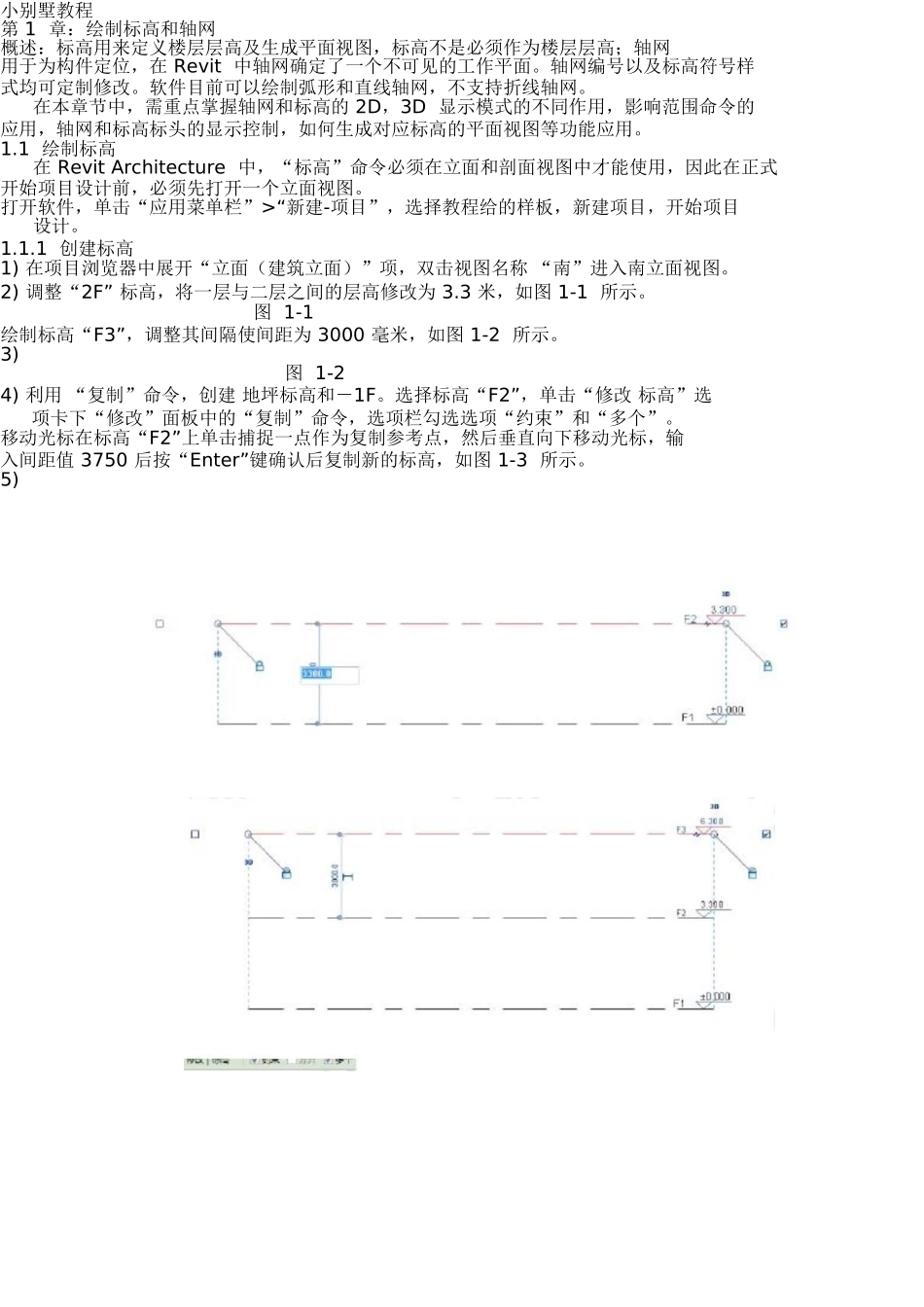

小别墅教程第1章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit中轴网确定了一个不可见的工作平面。轴网编号以及标高符号样式均可定制修改。软件目前可以绘制弧形和直线轴网，不支持折线轴网。在本章节中，需重点掌握轴网和标高的2D，3D显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。1.1绘制标高在RevitArchitecture中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须先打开一个立面视图。打开软件，单击“应用菜单栏”>“新建-项目”，选择教程给的样板，新建项目，开始项目设计。1.1.1创建标高1)在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南”进入南立面视图。2)调整“2F”标高，将一层与二层之间的层高修改为3.3米，如图1-1所示。图1-1绘制标高“F3”，调整其间隔使间距为3000毫米，如图1-2所示。3)图1-24)利用“复制”命令，创建地坪标高和－1F。选择标高“F2”，单击“修改标高”选项卡下“修改”面板中的“复制”命令，选项栏勾选选项“约束”和“多个”。移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值3750后按“Enter”键确认后复制新的标高，如图1-3所示。5)图1-36)继续向下移动光标，分别输入间距值2850、200后按“Enter”键确认后复制另外2条新的标高。分别选择新复制的3条标高，单击蓝色的标头名称激活文本框，分别输入新的标高名称0F、-1F、-1F-1后按“Enter”键确认，结果如图1-4所示。7)图1-4建筑的标高创建完成，保存文件。8)【注意】在RevitArchitecture中复制的标高是参照标高，因此新复制的标高标头都是黑色显示，在项目浏览器中的“楼层平面”项下没有创建新的平面视图。1.1.2编辑标高接上节练习完成下面的标高编辑。1)按住“Ctrl”键单击拾取标高“0F”和“-1F-1”，从类型选择器下拉列表中选择“标高：GB_下标高符号”类型，两个标头自动向下翻转方向。结果如图1-5所示。图1-52)单击选项卡“视图”-“平面视图”-“楼层平面”命令，打开“新建平面”对话框，如图1-6所示。从下面列表中选择“-1F、-1F-1、OF、F3”，单击“确定”后，在项目浏览器中创建了新的楼层平面“-1F、-1F-1、OF、F3”。图1-63)在项目浏览器中双击“立面（建筑立面）”项下的“南”立面视图回到南立面中，发现标高标头变成蓝色显示，保存文件。1.2绘制轴网下面我们将在平面图中创建轴网。在RevitArchitecture中轴网只需要在任意一个平面视图中绘制一次，其他平面和立面、剖面视图中都将自动显示。1.2.1创建轴网接上节练习，在项目浏览器中双击“楼层平面”项下的“F1”视图，打开首层平面视图。1)绘制第一条垂直轴线，轴号为1。单击选择1号轴线，移动光标在1号轴线上单击捕捉一点作为复制参考点，然后水平向右移动光标，输入间距值1200后按“Enter”键确认后复制2号轴线。保持光标位于新复制的轴线右侧，分别输入4300、1100、1500、3900、3900、600、2400后按“Enter”键确认，绘制3-9号轴线。2)选择8号轴线，标头文字变为蓝色，单击文字输入“1/7”后按“Enter”键确认，将8号轴线改为附加轴线。同理选择后面的9号轴线，修改标头文字为“8”。完成后垂直轴线结果如图1-7所示。图1-73)单击选项卡“常用”-“轴网”命令，移动光标到视图中1号轴线标头左上方位置单击鼠标左键捕捉一点作为轴线起点。然后从左向右水平移动光标到8号轴线右侧一段距离后，再次单击鼠标左键捕捉轴线终点创建第一条水平轴线。4)选择刚创建的水平轴线，修改标头文字为“A”，创建A号轴线。5)利用“复制”命令，创建B-I号轴线。移动光标在A号轴线上单击捕捉一点作为复制参考点，然后垂直向上移动光标，保持光标位于新复制的轴线右侧，分别输入4500、1500、4500、900、4500、2700、1800、3400后按“Enter”键确认，完成复制。6)选择I号轴线，修改标头文字为“J”，创建J号轴线（目前的软件版本还不能自动排除I、O等轴线编号）。7)完成后的轴网如图1-8所示，保存文件。图1-81.2.2编辑轴网...
