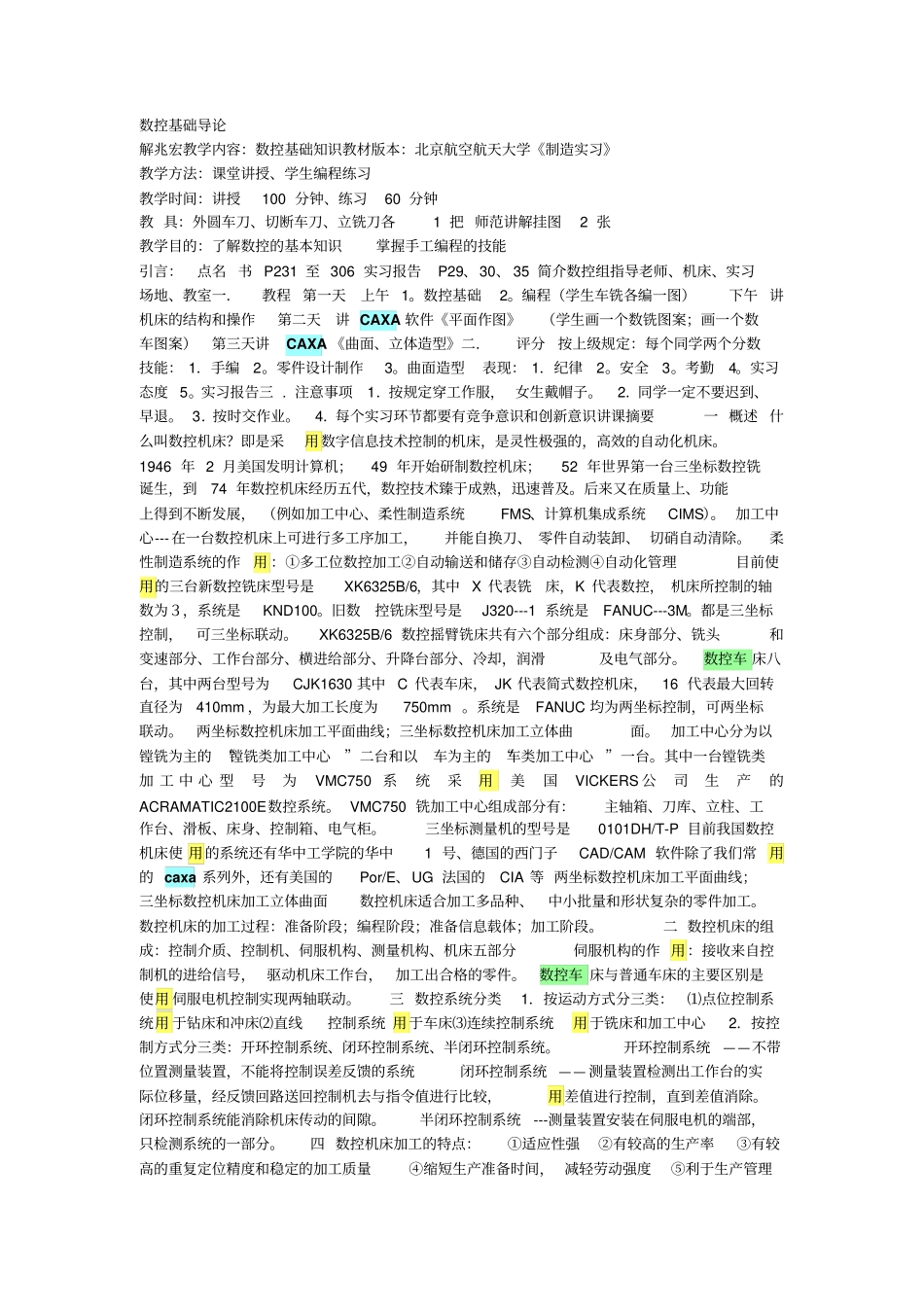

数控基础导论解兆宏教学内容：数控基础知识教材版本：北京航空航天大学《制造实习》教学方法：课堂讲授、学生编程练习教学时间：讲授100分钟、练习60分钟教具：外圆车刀、切断车刀、立铣刀各1把师范讲解挂图2张教学目的：了解数控的基本知识掌握手工编程的技能引言：点名书P231至306实习报告P29、30、35简介数控组指导老师、机床、实习场地、教室一．教程第一天上午1。数控基础2。编程（学生车铣各编一图）下午讲机床的结构和操作第二天讲CAXA软件《平面作图》（学生画一个数铣图案；画一个数车图案）第三天讲CAXA《曲面、立体造型》二．评分按上级规定：每个同学两个分数技能：1．手编2。零件设计制作3。曲面造型表现：1．纪律2。安全3。考勤4。实习态度5。实习报告三.注意事项1．按规定穿工作服，女生戴帽子。2．同学一定不要迟到、早退。3．按时交作业。4．每个实习环节都要有竞争意识和创新意识讲课摘要一概述什么叫数控机床？即是采用数字信息技术控制的机床，是灵性极强的，高效的自动化机床。1946年2月美国发明计算机；49年开始研制数控机床；52年世界第一台三坐标数控铣诞生，到74年数控机床经历五代，数控技术臻于成熟，迅速普及。后来又在质量上、功能上得到不断发展，（例如加工中心、柔性制造系统FMS、计算机集成系统CIMS）。加工中心---在一台数控机床上可进行多工序加工，并能自换刀、零件自动装卸、切硝自动清除。柔性制造系统的作用：①多工位数控加工②自动输送和储存③自动检测④自动化管理目前使用的三台新数控铣床型号是XK6325B/6，其中X代表铣床，K代表数控，机床所控制的轴数为３，系统是KND100。旧数控铣床型号是J320---1系统是FANUC---3M。都是三坐标控制，可三坐标联动。XK6325B/6数控摇臂铣床共有六个部分组成：床身部分、铣头和变速部分、工作台部分、横进给部分、升降台部分、冷却，润滑及电气部分。数控车床八台，其中两台型号为CJK1630其中C代表车床，JK代表简式数控机床，16代表最大回转直径为410mm，为最大加工长度为750mm。系统是FANUC均为两坐标控制，可两坐标联动。两坐标数控机床加工平面曲线；三坐标数控机床加工立体曲面。加工中心分为以镗铣为主的“镗铣类加工中心”二台和以车为主的“车类加工中心”一台。其中一台镗铣类加工中心型号为VMC750系统采用美国VICKERS公司生产的ACRAMATIC2100E数控系统。VMC750铣加工中心组成部分有：主轴箱、刀库、立柱、工作台、滑板、床身、控制箱、电气柜。三坐标测量机的型号是0101DH/T-P目前我国数控机床使用的系统还有华中工学院的华中1号、德国的西门子CAD/CAM软件除了我们常用的caxa系列外，还有美国的Por/E、UG法国的CIA等两坐标数控机床加工平面曲线；三坐标数控机床加工立体曲面数控机床适合加工多品种、中小批量和形状复杂的零件加工。数控机床的加工过程：准备阶段；编程阶段；准备信息载体；加工阶段。二数控机床的组成：控制介质、控制机、伺服机构、测量机构、机床五部分伺服机构的作用：接收来自控制机的进给信号，驱动机床工作台，加工出合格的零件。数控车床与普通车床的主要区别是使用伺服电机控制实现两轴联动。三数控系统分类1．按运动方式分三类：⑴点位控制系统用于钻床和冲床⑵直线控制系统用于车床⑶连续控制系统用于铣床和加工中心2．按控制方式分三类：开环控制系统、闭环控制系统、半闭环控制系统。开环控制系统——不带位置测量装置，不能将控制误差反馈的系统闭环控制系统——测量装置检测出工作台的实际位移量，经反馈回路送回控制机去与指令值进行比较，用差值进行控制，直到差值消除。闭环控制系统能消除机床传动的间隙。半闭环控制系统---测量装置安装在伺服电机的端部，只检测系统的一部分。四数控机床加工的特点：①适应性强②有较高的生产率③有较高的重复定位精度和稳定的加工质量④缩短生产准备时间，减轻劳动强度⑤利于生产管理现代化五名词解释1．脉冲当量---控制机每发出一个脉冲，机床运动部件相应的位移量叫脉冲当量。目前使用的数控车、铣床一个脉冲当量是0.001mm；加工中心则是0.0001mm。目前数控机床加工精度0.015/300mm2．插补---在一条线段的起点和终点之...
