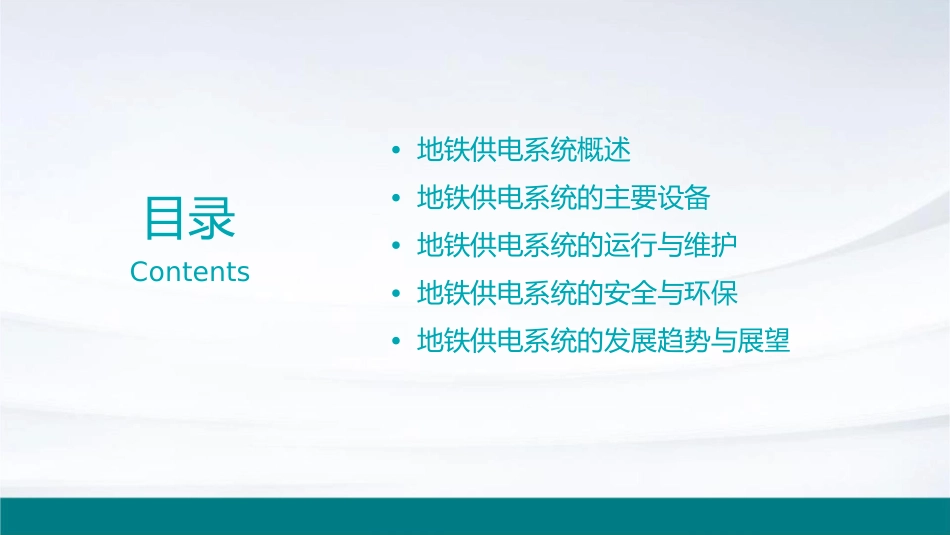

地铁动车组地铁供电系统课件•地铁供电系统概述•地铁供电系统的主要设备•地铁供电系统的运行与维护•地铁供电系统的安全与环保•地铁供电系统的发展趋势与展望目录Contents01地铁供电系统概述地铁供电系统的定义与作用定义地铁供电系统是为地铁车辆运行提供所需电能的系统，包括电源、变电所、接触网等组成部分。作用为地铁列车提供稳定、可靠的电能，确保列车安全、高效地运行，并为地铁站内设施提供电力。地铁供电系统的组成电源变电所接触网配电系统将高压电转换为地铁列车所需低压电，并通过接触网向列车供电。是供电系统的重要组成部分，为地铁列车提供电力。负责将电能分配给地铁站内的各种设施，如照明、通风等。为地铁供电系统提供电能，通常来自城市电网。地铁供电系统的特点010203高可靠性节能环保自动化程度高地铁供电系统必须具备高可靠性，以保证列车安全、可靠地运行。地铁供电系统应采用节能技术，降低能耗，同时减少对环境的影响。地铁供电系统通常采用自动化技术，实现远程监控和智能管理。02地铁供电系统的主要设备主变电所功能01主变电所是地铁供电系统中的核心设备，主要负责将110kV或220kV的外部电源降压为3000V或1500V的直流电，为地铁列车提供牵引供电和车站设备供电。组成02主变电所一般由变压器、断路器、隔离开关、电流/电压互感器、避雷器等组成。特点03主变电所采用冗余设计，确保在部分设备故障时仍能维持正常供电。牵引供电系统功能特点牵引供电系统采用直流供电，具有供电距离长、能耗低等优点。牵引供电系统负责将主变电所降压后的直流电传输给牵引变电所，再由牵引变电所将直流电转换成列车所需的直流电。组成牵引供电系统主要由接触网、馈线电缆、牵引变压器、整流器等组成。动力照明供电系统功能组成特点动力照明供电系统主要为车站和车辆段内的动力和照明设备提供电源。动力照明供电系统主要由降压变电所、环网电缆、配电箱、照明灯具等组成。动力照明供电系统采用交流供电，电压等级一般为380V/220V。电力监控系统组成电力监控系统主要由监控中心、通信网络、远程终端单元（RTU）等组成。功能电力监控系统负责对整个地铁供电系统的运行状态进行实时监测和控制。特点电力监控系统具有数据采集、数据处理、控制操作、报警提示等功能，能够提高供电系统的稳定性和可靠性。03地铁供电系统的运行与维护地铁供电系统的运行管理调度指挥设备监控能源管理通过自动化控制系统对地铁供电系统进行实时监控和调度，确保列车安全、准时运行。对供电设备进行实时监测，及时发现异常情况，采取相应措施，确保供电系统稳定运行。合理分配电力资源，降低能耗，提高能源利用效率，实现节能减排。地铁供电设备的维护保养定期检查对供电设备进行定期检查，确保设备处于良好状态。预防性维护根据设备运行状况制定维护计划，及时进行预防性维护，延长设备使用寿命。应急维修对突发故障进行快速响应，及时修复故障设备，确保地铁正常运营。地铁供电系统的故障处理故障诊断对供电系统故障进行快速诊断，确定故障原因和位置。紧急处置启动应急预案，采取有效措施，确保列车安全停运和乘客疏散。修复与恢复对故障设备进行修复或更换，尽快恢复供电系统正常运行。04地铁供电系统的安全与环保地铁供电系统的安全措施确保电源安全1选择可靠的电源，配置备用电源设备，定期进行电源设备的维护和检修，以确保电源的稳定性和可靠性。设备安全防护对供电设备进行安全防护，如设置防雷击、防过载、防短路等保护措施，以防止设备损坏和人员伤亡。23监控与报警系统建立供电系统的监控和报警系统，实时监测设备的运行状态和参数，及时发现异常情况并报警，确保及时处理故障。地铁供电系统的环保要求低噪音设计01采用低噪音设备，优化设备布局，降低供电系统的噪音污染。节能环保0203推广使用节能环保的供电设备和技术，降低能源消耗和排放污染物。废弃物处理建立废弃物分类处理制度，对废旧设备进行回收和处理，减少对环境的污染。地铁供电系统的节能减排优化能源结构采用清洁能源和可再生能源，减少化石能源的使用，降低碳排放。节能设备选用高效、低能耗的供电设备和电器元件，...
