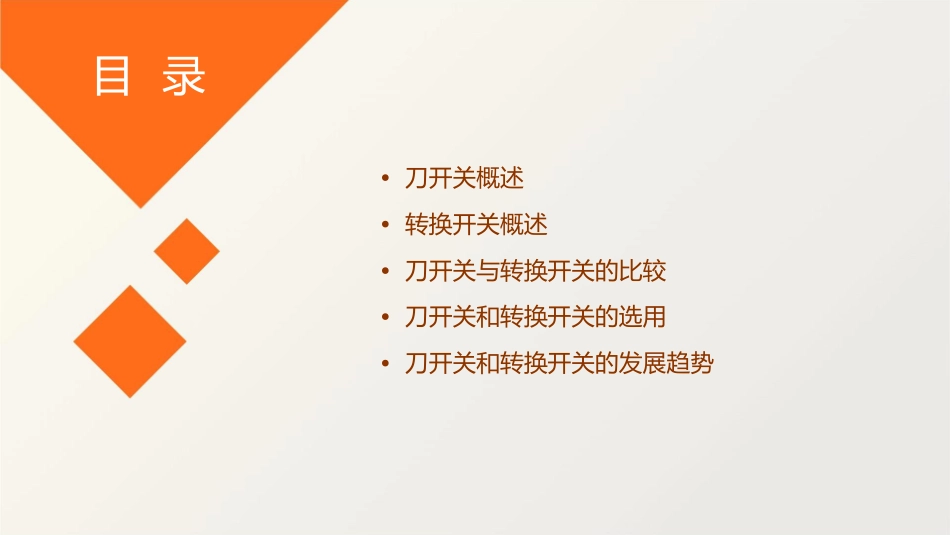

刀开关和转换开关概要课件目录•刀开关概述•转换开关概述•刀开关与转换开关的比较•刀开关和转换开关的选用•刀开关和转换开关的发展趋势刀开关概述01定义与特点定义刀开关是一种手动控制电器，主要用于不频繁地接通和切断电路。特点结构简单、价格低廉、操作方便，但无灭弧装置，不能用于带负载的电路断开。种类与用途种类根据用途和结构特点，刀开关可分为闸刀开关、熔断器式刀开关、组合开关等。用途常用于低压配电系统中的电源引入、电动机的直接启动和停止等场合。结构与工作原理结构主要由触头、操作手柄、绝缘底板和支架等组成。工作原理通过操作手柄来接通或断开触头，使电路接通或断开。在断开状态下，触头间有明显的断开点。转换开关概述02定义与特点定义转换开关是一种可以同时接通和断开多个电路的开关设备。特点转换开关具有结构简单、操作方便、安全可靠等优点，常用于电路转换、电源控制等领域。种类与用途种类转换开关可分为万能转换开关、组合开关等类型。用途转换开关广泛应用于机床控制、电机控制、起重机、电力机车等领域，用于实现电路的切换和调节。结构与工作原理结构转换开关由操作机构、触点系统和外壳组成。操作机构通过机械联动实现触点的接通和断开；触点系统是转换开关的核心部分，由多个触点组成；外壳起到保护和支撑作用。工作原理当转换开关工作时，操作机构带动触点系统进行切换，实现电路的接通和断开。同时，转换开关可以通过不同的组合方式，实现多路电路的切换和调节。刀开关与转换开关的比较03功能比较刀开关主要用于接通或断开电源，常用于不频繁的开启和关闭电路。转换开关主要用于转换电路，可以在多个电路之间进行选择或切换。应用场景比较刀开关适用于家庭、办公室等固定设施的电源控制，如电灯、电扇等电器的电源接入。转换开关适用于需要频繁切换电路的场景，如工厂、实验室、数据中心等。优缺点比较刀开关优点刀开关缺点转换开关优点转换开关缺点结构简单，价格低廉，只能进行简单的接通或断开操作，不能进行电路转换。可以进行电路转换，操作灵活，适用于多种场景。结构复杂，价格较高，需要专业人员进行安装和维护。使用方便。刀开关和转换开关的选用04选择依据额定电流额定电压1.A1.C1.B1.D根据电路的额定电流选择相应规格的刀开关和转换开关，确保其能够承受负载电流。选择额定电压高于电路工作电压的刀开关和转换开关，以确保其正常工作。操作方式安装环境根据实际需要选择机械操作或电动操作的刀开关和转换开关。考虑刀开关和转换开关的安装环境，如温度、湿度、海拔高度等，选择适合的型号。使用注意事项01020304正确接线操作规范定期检查安全防护确保刀开关和转换开关的接线正确，遵循电路图和操作说明。在操作过程中，应遵循操作规范，避免误操作导致设备损坏或人员伤亡。定期检查刀开关和转换开关的接线是否松动、触头是否磨损、开关动作是否正常等。在操作过程中，应采取必要的安全防护措施，如穿戴绝缘手套、站在干燥的绝缘物上等。维护与保养清洁定期清洁刀开关和转换开关的表面，去除灰尘和污垢。检查触头定期检查触头的磨损情况，如磨损严重应及时更换。01紧固螺丝定期检查并紧固接线端子和固定螺丝，确保02其牢固可靠。润滑03在适当的位置加注润滑油，以减少机械磨损和摩擦阻力。04刀开关和转换开关的发展趋势05技术创新智能化01随着科技的进步，刀开关和转换开关正逐步实现智能化，通过集成微处理器和传感器，能够实现远程控制、故障诊断和自动调整等功能。高电压、大电流02为了满足电力系统日益增长的需求，刀开关和转换开关在高压、大电流的应用场景下不断得到研发和应用。环保与节能03环保和节能成为当今社会的重要议题，刀开关和转换开关在材料选择、生产工艺等方面正积极探索更加环保、节能的解决方案。市场发展市场规模区域分布随着电力系统的不断发展和电力设备的更新换代，刀开关和转换开关的市场规模呈现出稳步增长的趋势。刀开关和转换开关的市场需求主要集中在发展中国家和经济发达地区，其中亚太地区的市场需求增长最快。市场竞争市场竞争激烈，各大厂商通过技术创新、降低成本、提高品质等方式不断...
