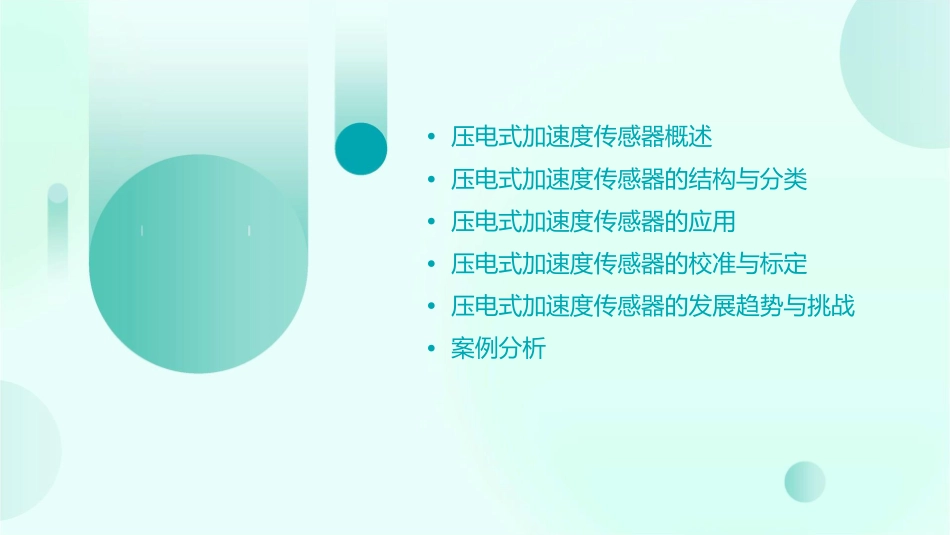

压电式加速度传感器及其应用课件•压电式加速度传感器概述•压电式加速度传感器的结构与分类•压电式加速度传感器的应用•压电式加速度传感器的校准与标定•压电式加速度传感器的发展趋势与挑战•案例分析01压电式加速度传感器概述压电效应010203压电效应定义压电材料压电效应原理某些特定材料在受到外力作用时，会在内部产生电场，这种现象称为压电效应。常见的压电材料包括石英、钛酸钡、锆钛酸铅等。当压电材料受到压力或拉伸力时，其内部的正负电荷中心会发生相对位移，从而产生电势差。压电式加速度传感器的原理结构组成压电式加速度传感器通常由压电元件、质量块和基座组成。工作原理压电式加速度传感器基于压电效应，通过测量压电材料的输出电压或电荷量来间接测量物体的加速度。工作过程当传感器受到外界加速度作用时，质量块会相对基座产生位移，从而对压电元件施加压力或拉伸力，产生电压或电荷输出。压电式加速度传感器的特点01020304高灵敏度动态范围宽可靠性高输出信号易于处理由于压电材料的压电系数较高，因此传感器具有较高的灵敏度。压电式加速度传感器能够测量较大的动态范围，适用于多种振动和冲击测量。由于压电材料本身具有较高的稳定性，因此传感器具有较长的使用寿命和可靠性。压电式加速度传感器的输出信号是电压或电荷，易于通过电子线路进行放大和处理。压电式加速度传感器的结构与分类02压电元件的结构压电元件主要由压电材料和电极组成，其中压电材料是实现机械能与电能相互转换的功能材料，电极则是用来传输电荷或电能的导电材料。常见的压电材料有石英、钛酸钡、锆钛酸铅等，这些材料在受到外力作用时会产生电场或电荷，从而实现机械能与电能的转换。压电元件的分类根据输出信号的类型，压电元件可以分为电压型和电荷型两种类型。电压型压电元件的输出电压与输入的机械能成正比，而电荷型压电元件的输出电荷与输入的机械能成正比。另外，根据使用方式的不同，压电元件还可以分为单端固定型、单端自由悬挂型、双端固定型和双端自由悬挂型等类型。测量电路测量电路是用来将压电元件输出的电信号转换为易于处理和传输的信号的电路。常见的测量电路有电压放大器、电荷放大器和阻抗变换器等。电压放大器可以将压电元件输出的微弱电压信号放大，以便于后续的信号处理和传输。电荷放大器则可以将压电元件输出的电荷信号转换为电压信号，并通过反馈电容将其放大。阻抗变换器则是通过改变电路的阻抗来改变压电元件的输出阻抗，从而使得输出信号更容易被测量和传输。03压电式加速度传感器的应用在振动测量中的应用压电式加速度传感器由于其高灵敏度、低噪声、抗干扰能力强等特点，在振动测量领域中得到了广泛应用。在振动测量中，压电式加速度传感器通常被用来测量结构的振动速度、位移和加速度等参数，以评估结构的动态特性和稳定性。例如，在桥梁、高层建筑、航空航天器等大型结构的振动监测中，压电式加速度传感器被用来实时监测结构的振动情况，以确保结构的安全性和稳定性。在冲击测量中的应用例如，在汽车碰撞试验中，压电式加速度传感器被用来监测车辆碰撞时的冲击加速度，以评估车辆的安全性能。压电式加速度传感器也广泛应用于冲击测量领域，如碰撞检测、冲击试验等。在冲击测量中，压电式加速度传感器能够快速响应冲击事件，并测量冲击的峰值加速度、持续时间等参数，以评估冲击对结构的影响。在结构健康监测中的应用结构健康监测是指对结构进行无损检测和评估，以检测出结构内部的损伤和缺陷，并及时采取措施进行修复和维护。压电式加速度传感器在结构健康监测中通过分析压电式加速度传感器采集到的也被广泛应用，如用于监测结构的振动数据，可以评估结构的健康状况，预测模式、检测结构的微小变形等。结构未来的性能变化，并及时采取措施进行修复和维护，以确保结构的安全性和稳定性。压电式加速度传感器的校准与标定04静态校准总结词静态校准是校准压电式加速度传感器在静止状态下的性能参数，确保其在静止状态下输出为零。详细描述静态校准通常在实验室环境下进行，通过将传感器放置在稳定的基座上，并施加恒定的重力或压力，测量传感器的输出值...
