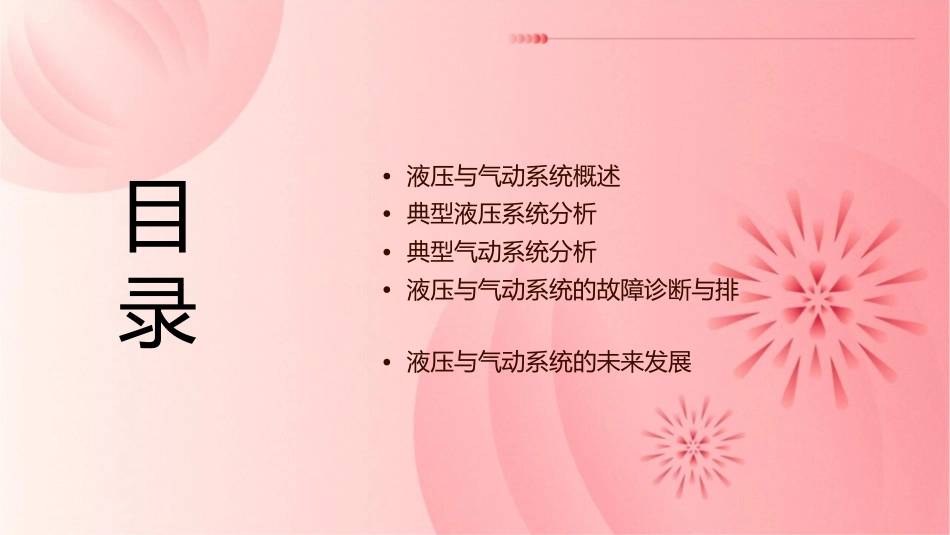

典型液压与气动系统分析资料课件•液压与气动系统概述•典型液压系统分析目录•典型气动系统分析•液压与气动系统的故障诊断与排•液压与气动系统的未来发展01液压与气动系统概述液压与气动系统的定义与特点液压系统液压系统是一种利用液体压力能进行能量转换和传递的传动系统。其特点包括高效率、高精度、高可靠性以及易于实现自动化控制等。气动系统气动系统是一种利用压缩空气进行能量转换和传递的传动系统。其特点包括清洁无污染、高速响应、易实现自动化控制以及维护简便等。液压与气动系统的应用领域液压系统广泛应用于工程机械、农业机械、汽车工业、船舶工业、航空航天等领域。气动系统广泛应用于自动化生产线、机械手、物料搬运、包装机械等领域。液压与气动系统的基本组成液压系统液压系统主要由动力元件、执行元件、控制元件和辅助元件等组成。气动系统气动系统主要由气源装置、气动执行元件、气动控制元件和辅助元件等组成。02典型液压系统分析齿轮泵液压系统总结词应用广泛、结构简单、可靠性强详细描述齿轮泵液压系统是一种常见的液压系统，其结构简单、紧凑，易于维护，且成本较低。由于其工作可靠，在许多工程领域得到广泛应用。叶片泵液压系统总结词高压力、低噪音、使用寿命长详细描述叶片泵液压系统具有较高的工作压力和较低的噪音水平。由于其工作平稳、可靠性高，叶片泵液压系统的使用寿命相对较长。柱塞泵液压系统总结词高效率、高压、低泄漏详细描述柱塞泵液压系统具有较高的工作效率和高压输出能力。同时，由于其密封性能好，泄漏量小，柱塞泵液压系统在需要高压力和低泄漏的场合得到广泛应用。液压系统的维护与保养总结词定期检查、清洁、更换磨损件详细描述为了确保液压系统的正常运行和使用寿命，需要进行定期的维护和保养。这包括检查系统的密封性能、清洁油路和过滤器，以及更换磨损的零件等。03典型气动系统分析气压传动系统气压传动系统概述气压传动系统是以压缩气体为工作介质，通过气体的压力进行动力或信息传递。它把压缩气体经由管道和控制阀输送给气动执行元件，再把执行元件输出的力或位移传送到操作机构，以实现各种机械运动和生产工艺的要求。气压传动系统的组成气压传动系统通常由气源装置、气动执行元件、气动控制元件和气动辅助元件四部分组成。气压传动系统的特点气压传动系统具有结构简单、重量轻、动作迅速、反应灵敏、便于维护等优点，但也有功率较小、能源利用率低、传动不够平稳等缺点。气液传动系统气液传动系统概述气液传动系统的优缺点气液传动系统是利用气体的压力和液体的压力或流量传递动力或控制信号的系统。它由气液泵、控制阀、气液执行元件和管道等组成。气液传动系统具有结构简单、可靠性高、寿命长等优点，但也存在效率较低、噪声较大等缺点。气液传动系统的应用气液传动系统广泛应用于各种工业领域，如汽车、化工、石油、电力等，用于驱动各种机械装置和自动化生产线。真空系统真空系统概述真空系统的组成真空系统的应用真空系统是指利用真空泵将气体抽出，使容器或管道内的压力低于大气压，形成真空环境的系统。真空系统广泛应用于科学研究、工业生产等领域。真空系统通常由真空泵、真空容器、真空管道、真空阀门等组成。真空系统在科学研究领域中广泛应用于材料科学、物理实验等领域；在工业生产中广泛应用于电子器件制造、表面处理、包装机械等领域。气动系统的调试与维护气动系统的调试气动系统的维护调试是确保气动系统正常工作的关键步骤，包括检查气源装置是否正常工作、控制元件是否安装正确、执行元件是否能够正常动作等。调试过程中需要注意安全问题，避免气体泄漏或压力过高导致意外事故。维护是保持气动系统性能和延长使用寿命的重要措施，包括定期检查气动元件的工作状态、清洁和润滑气动元件、更换磨损件等。同时，还需要注意保持气动系统的密封性和防止腐蚀等问题。VS04液压与气动系统的故障诊断与排除液压系统常见故障及排除方法01020304液压系统无法供油压力不足或无压力流量不足或无流量噪音和振动检查油箱油位、吸油管路是否堵塞、泵的旋转方向是否正确等。检查溢流阀、减压阀、顺序阀等是否正常...
