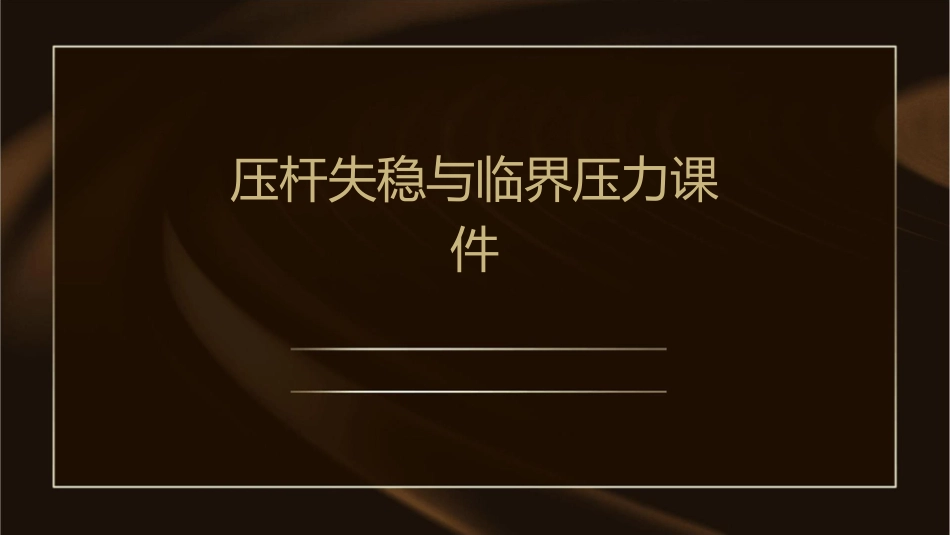

压杆失稳与临界压力课件VIP免费

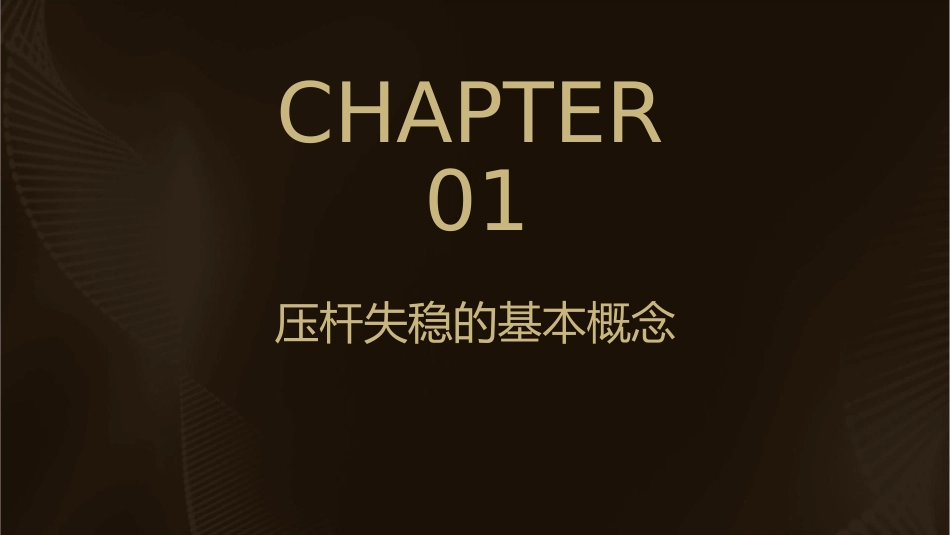

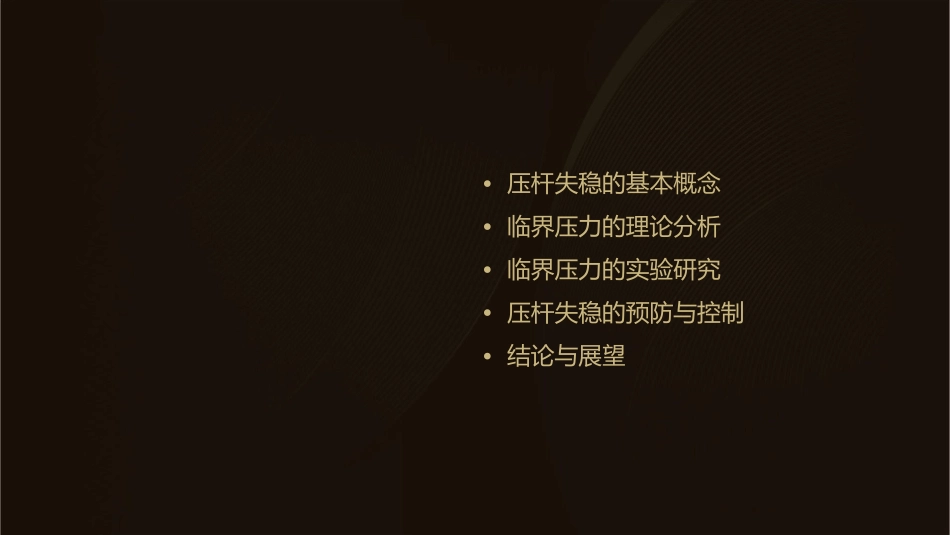

压杆失稳与临界压力课件•压杆失稳的基本概念•临界压力的理论分析•临界压力的实验研究•压杆失稳的预防与控制•结论与展望CHAPTER01压杆失稳的基本概念压杆失稳的定义01压杆失稳是指在压力作用下，杆件失去稳定性，发生弯曲、扭曲或突然断裂的现象。02压杆失稳通常发生在杆件受到压力超过其承载能力时，导致杆件无法维持其平衡状态。压杆失稳的分类010203按失稳形态分类按材料性质分类按工作条件分类可分为弯曲失稳、扭曲失稳和弯扭失稳等。可分为弹性失稳、塑性失稳和脆性失稳等。可分为静态失稳和动态失稳。压杆失稳的影响因素杆件的材料性质杆件的截面形状和尺寸不同材料的弹性模量、屈服强度等性能参数不同，对压杆失稳的影响也不同。截面形状、尺寸等参数对杆件的刚度和稳定性有直接影响。外部压力的大小和分布环境因素压力的大小和分布方式决定了杆件所受的应力状态，进而影响其稳定性。如温度、湿度等环境因素也可能对杆件的稳定性产生影响。CHAPTER02临界压力的理论分析欧拉公式欧拉公式是计算临界压力的基本公式，它指出压杆的临界压力与杆的长度、横截面积、弹性模量以及泊松比有关。公式表达为：$P_{cr}=frac{pi^2EI}{L^2}$，其中$P_{cr}$是临界压力，$E$是弹性模量，$I$是横截面惯性矩，$L$是压杆长度。欧拉公式适用于细长杆，即长度远大于直径的情况。临界压力的求解方法解析法实验法数值分析法通过数学手段求解压杆失稳的临界压力，适用于简单几何形状和边界条件的压杆。通过实验测试压杆在不同压力下的失稳状态，从而确定临界压力。通过有限元或有限差分等数值方法模拟压杆的失稳行为，适用于复杂结构和边界条件。不同长度压杆的临界压力长杆长杆的临界压力与杆的长度成反比关系，即长度越长，临界压力越小。短杆短杆的临界压力与杆的弹性模量和横截面惯性矩有关，与杆的长度关系不大。中等长度杆临界压力与长度的关系较为复杂，需根据具体问题进行具体分析。CHAPTER03临界压力的实验研究实验设备与实验方法实验设备高精度压力传感器、压杆装置、数据采集系统实验方法对不同长细比、不同截面形状的压杆进行分级加压，观察其失稳现象，记录临界压力值实验结果与分析结果不同条件下，压杆的临界压力值存在差异分析长细比、截面形状对临界压力有显著影响，其中长细比的影响更为显著实验结论与建议结论临界压力与压杆的长细比、截面形状等因素密切相关，为工程应用提供了重要参考依据建议在实际工程中，应充分考虑压杆的长细比、截面形状等因素，合理设计、选择和使用压杆，以确保安全性和稳定性。CHAPTER04压杆失稳的预防与控制压杆失稳的预防措施01020304选用优质材料优化结构设计增加支撑与约束预应力处理采用高强度钢材或其他具有优异力学性能的材料，提高压杆的承载能力。合理设计压杆的截面形状和尺寸，以改善其稳定性。通过增加支撑杆、套筒等装置，对压杆施加额外的约束，提高其临界压力。对压杆进行预应力处理，使其在承载前就具备一定的初始应力，从而提高其稳定性。压杆失稳的控制方法监测与预警调整外部载荷通过安装传感器和监测系统，实时监测压杆的工作状态，一旦发现失稳趋势，立即发出预警。合理安排压杆上的载荷分布，避免出现偏心或集中载荷，以减小失稳的风险。振动抑制定期检查与维护采取减震、隔震等措施，降低压杆受到的振动影响，从而避免失稳的发生。对压杆进行定期检查，及时发现并修复潜在的缺陷，确保其处于良好的工作状态。压杆失稳的案例分析案例一案例二案例三某桥梁的桥墩压杆失稳案例，分析其原因、预防措施和处理方法。某高层建筑的柱子压杆失稳案例，探讨其失稳机理、控制措施和经验教训。某机械设备的支撑杆失稳案例，研究其预防措施和改进方案。CHAPTER05结论与展望研究结论01020304压杆失稳与临界压力之间的关系已经得到了深入的研究，并取得了一系列重要的成果。通过实验和理论分析，我们发现压杆的失稳模式和临界压力之间存在密切的联系。在不同的加载条件下，压杆的失稳模式会发生相应的变化，从而影响其临界压力。临界压力的大小还受到压杆的材料、截面形状和尺寸等因素的影响。研究展望尽管我们已经取得了一些关于压杆失稳...
