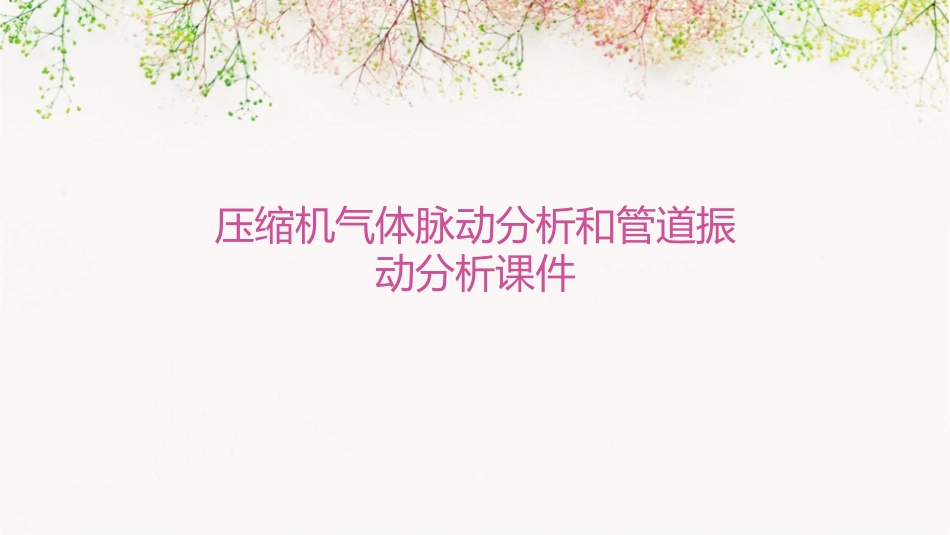

压缩机气体脉动分析和管道振动分析课件VIP免费

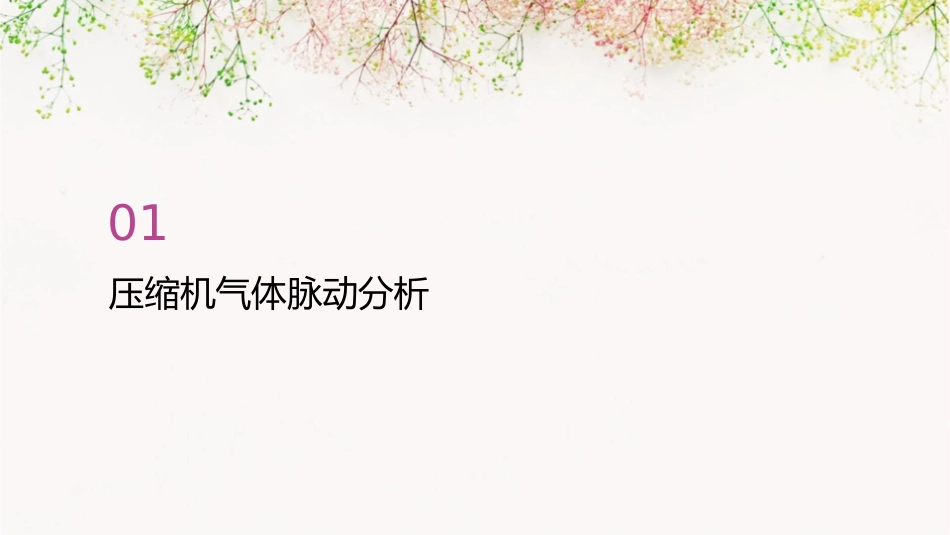

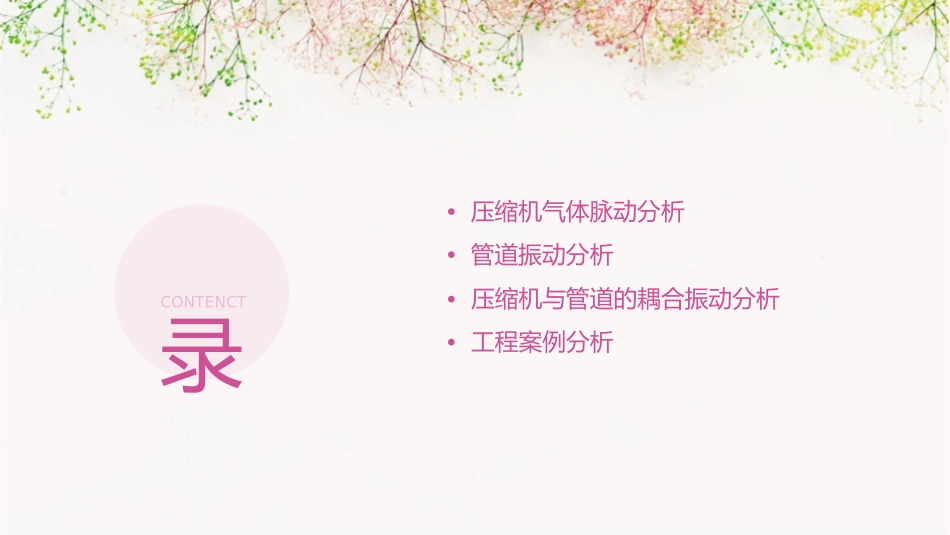

压缩机气体脉动分析和管道振动分析课件•压缩机气体脉动分析•管道振动分析•压缩机与管道的耦合振动分析•工程案例分析CONTENCT录01压缩机气体脉动分析气体脉动产生的原因压缩机工作原理压缩机在运行过程中，吸气和排气过程是间歇的，这导致气流速度和压力在管道中周期性变化，从而产生气体脉动。管道系统特性管道系统的阻抗和容积对气体的压力和速度波动有重要影响，特定频率的气体脉动可能因共振而放大。气体的非理想流动气体流动的非理想状态，如涡旋、分流和回流，可以引起压力波动，进而产生气体脉动。气体脉动的危害100%80%80%设备性能下降管道振动与疲劳破坏测量与控制系统失真气体脉动可能导致管道振动，长期下去可能引起管道结构的疲劳破坏。气体脉动可能干扰测量和控制系统，导致其性能下降或误动作。过大的气体脉动可能导致压缩机性能下降，增加压缩机的能耗和维护成本。气体脉动的测量与监控振动传感器通过在管道或压缩机上安装振动传感器，可以监测由气体脉动引起的振动。压力传感器使用压力传感器可以实时监测管道中的压力波动，从而评估气体脉动的强度。数据采集与处理使用数据采集系统收集传感器数据，并通过信号处理技术分析气体脉动的频率和幅度。气体脉动的控制方法优化压缩机操作参数使用动态消声器动态消声器可以根据气体的流量和压力波动动态调整其阻尼特性，从而有效抑制气体脉动。通过调整压缩机的操作参数，如转速和吸排气压力，可以减小气体脉动。改变管道结构或布局通过改变管道的直径、长度、弯曲半径等参数，或者增加阻尼元件，可以降低气体脉动的强度。02管道振动分析管道振动产生的原因流体诱导振动由于流体在管道内流动时，周期性的流动特性会对管壁产生冲击，从而引起管道振动。机械振动管道系统中的转动设备、往复设备等产生的振动，通过基础、支撑物等传递给管道，导致管道振动。地震、风等外部因素地震、风等外部因素也可能引起管道振动。管道振动的危害管道疲劳断裂长期振动会导致管道疲劳断裂，引发泄漏和环境污染。02设备损坏管道振动会传递给管道系统中的其他设备，导致设备损坏。0103测量仪器失准振动会影响测量仪器的准确性，导致测量数据失准。管道振动的测量与监控010203使用振动传感器数据采集与处理数据分析与评估在管道系统关键部位安装振动传感器，实时监测管道振动情况。通过数据采集系统，将传感器获得的振动数据传输到计算机系统进行处理。对采集到的数据进行统计分析，评估管道振动的程度和潜在危害。管道振动的控制方法增加支撑和固定010203合理设置支撑和固定装置，减小管道振动幅度。优化流体动力学设计改进管道系统中的流体动力学设计，降低流体对管壁的冲击力。隔离和减震采用减震器和隔振器等设备，隔离和减小振动源对管道的影响。03压缩机与管道的耦合振动分析耦合振动的产生机理管道系统共振管道系统本身具有一定的自振频率，当气流脉动的频率与管道自振频率接近时，容易引发共振现象。气流脉动压缩机运行时，气体的压力和速度会产生周期性变化，形成气流脉动。机械振动传递压缩机的振动通过支撑结构和连接部件传递至管道，进一步影响管道振动。耦合振动的危害管道破裂设备损坏能耗增加长期振动可能导致管道疲劳破裂，引发安全事故。管道振动会传递至压缩机，影响其正常运行，严重时可能造成设备损坏。振动会导致压缩机和管道的额外能耗，增加运行成本。耦合振动的测量与监控安装振动传感器数据采集与处理报警与控制在关键部位安装振动传感器，实时监测管道和压缩机的振动情况。通过数据采集系统收集传感器数据，并进行处理和分析，以评估振动水平。设定振动阈值，当振动超过一定范围时，触发报警并采取相应的控制措施。耦合振动的控制方法优化管道设计合理设计管道系统的结构，提高其自振频率，避免与气流脉动频率接近。减震支撑在管道适当位置设置减震支撑，减小振动传递。气流稳流通过在压缩机入口设置消音器或稳流器，降低气流脉动对管道的影响。04工程案例分析某化工厂压缩机气体脉动案例案例概述某化工厂的压缩机在运行过程中出现了较大的气体脉动现象，导致设备振动和噪声问题严重，影响了生产线的稳定运行。...
