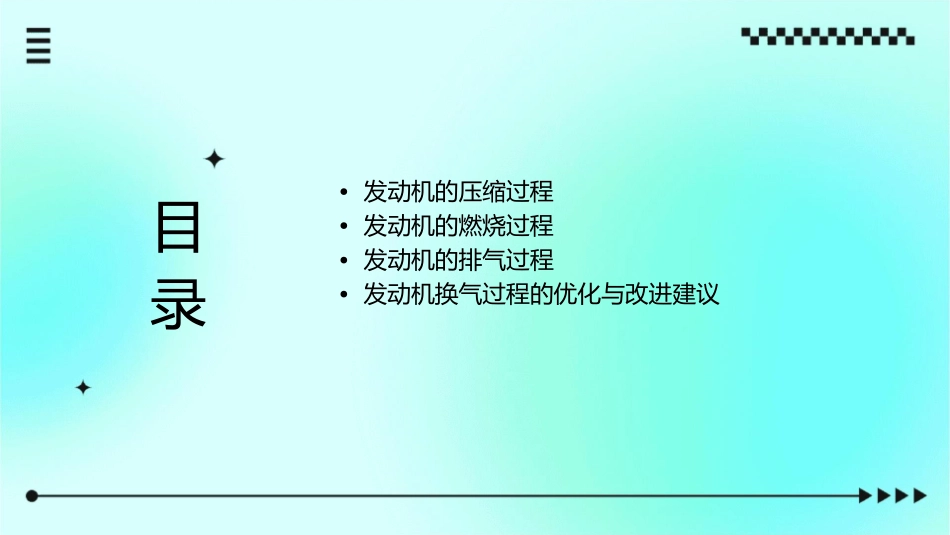

ONEKEEPVIEW发动机的换气过程课件•发动机的压缩过程目•发动机的燃烧过程•发动机的排气过程录•发动机换气过程的优化与改进建议01PART发动机换气过程简介换气过程的定义与重要性定义换气过程是指发动机在进气、压缩、做功和排气过程中，将空气或混合气吸入气缸，并将燃烧后产生的废气从气缸内排出的过程。重要性换气过程的顺畅与否直接影响到发动机的性能和效率，如果换气受阻，会导致发动机功率下降、燃油经济性变差、排放增加等问题。换气过程的分类涡轮增压涡轮增压发动机通过涡轮增压器提高进气压力，以增加进气量，换气过程中需要克服增压带来的阻力。自然吸气自然吸气发动机依靠活塞下行产生的负压吸入空气，不需经过增压器，换气过程相对简单。机械增压机械增压发动机通过机械方式提高进气压力，通常在低转速下提供较好的动力响应，但高速时可能产生较大的噪声和阻力。换气过程的原理进气过程压缩过程做功过程排气过程在点火做功冲程中，火花塞点燃压缩的混合气，产生高温高压气体推动活塞下行。在进气冲程中，活塞下行，进气门打开，空气或混合气进入气缸。在压缩冲程中，活塞上行，进气门和排气门关闭，空气或混合气被压缩。在排气冲程中，活塞上行，排气门打开，废气被排出气缸。02PART发动机的进气过程进气门开启与关闭时刻进气门开启时刻进气门在活塞到达下止点前开始开启，以充分利用进气惯性增加进气量。进气门关闭时刻进气门在活塞到达上止点后关闭，确保足够的气体在缸内压缩。进气歧管的温度控制温度调节阀根据发动机冷却液温度调节进气歧管温度，以改善发动机冷启动性能。热空气旁通阀在发动机达到正常工作温度时，将热空气引入进气歧管，提高发动机性能。进气歧管的压力控制节气门通过调节节气门开度来控制进气歧管压力，以满足发动机不同工况下的需求。真空度调节器根据发动机转速和节气门开度调节进气歧管真空度，以改善发动机性能。进气歧管的流量控制空气滤清器过滤进入进气歧管的空气，减少杂质和灰尘对发动机的损害。流量计测量进入进气歧管的空气流量，为发动机控制系统提供重要参数。03PART发动机的压缩过程压缩过程的原理压缩过程是指将空气或混合气压缩，使其体积减小，压力和温度升高的过程。在四冲程发动机中，压缩过程通常在活塞从下止点向上止点运动的过程中完成。压缩过程中，活塞向上运动，使气缸内的气体受到压缩，压力和温度逐渐升高。压缩比的计算压缩比是指气缸内被压缩气体的最大容积与气缸内活塞处于上止点时容积的比值。压缩比的大小对发动机的性能和效率有很大的影响。压缩比过小会导致发动机功率不足，过大则可能导致爆燃和不正常燃烧。压缩过程的影响因素进入气缸的空气量010203进入气缸的空气量越多，压缩时所需要做的功就越多，温度和压力也就越高。发动机转速发动机转速越高，活塞运动越快，压缩过程的时间就越短，温度和压力的升高也就越有限。气缸的密封性气缸的密封性越好，压缩时气体的泄漏越少，压缩压力和温度就越高。04PART发动机的燃烧过程燃烧过程的原理燃烧反应1燃烧是燃料与氧气之间的高温化学反应，释放出能量。燃烧过程包括进气、压缩、点火、燃烧和排气五个阶段。23化学反应式以汽油为例，其化学反应式为CnHm+(n+m/4)O2→nCO2+m/2H2O。燃烧室的设计010203形状设计材料选择紧凑性为了促进混合气均匀分布和火焰传播，燃烧室通常设计成涡流形状。燃烧室的内壁材料应耐高温、耐腐蚀，以提高使用寿命。为了提高发动机的紧凑性，现代发动机的燃烧室设计趋向于小型化。燃烧效率的影响因素混合气质量混合气的浓度和均匀性直接影响燃烧效率，过浓或过稀的混合气都会降低燃烧效率。点火时间点火时间过早或过晚都会影响混合气的燃烧效果，进而影响燃烧效率。压缩比压缩比的高低对混合气的压缩程度和点火性能有直接影响，进而影响燃烧效率。05PART发动机的排气过程排气门开启与关闭时刻排气门开启时刻随着活塞到达上止点，气缸内的压力达到最高点，此时排气门开启，废气开始排出。排气门关闭时刻随着活塞下行，气缸内压力降低，当压力低于排气门内外压力差时，排气门关闭。排气管的设计与优化排气管长度与直径根据发动机性能...
