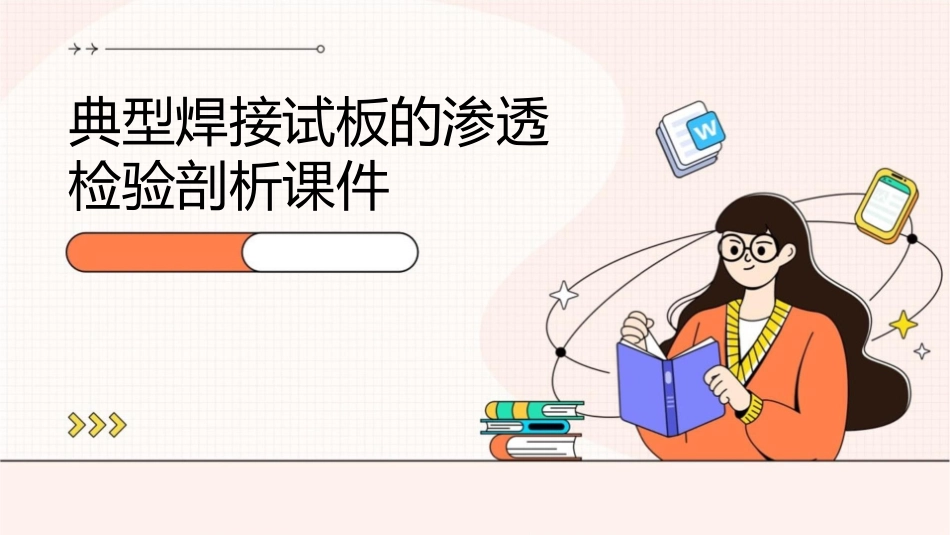

典型焊接试板的渗透检验剖析课件VIP专享VIP免费

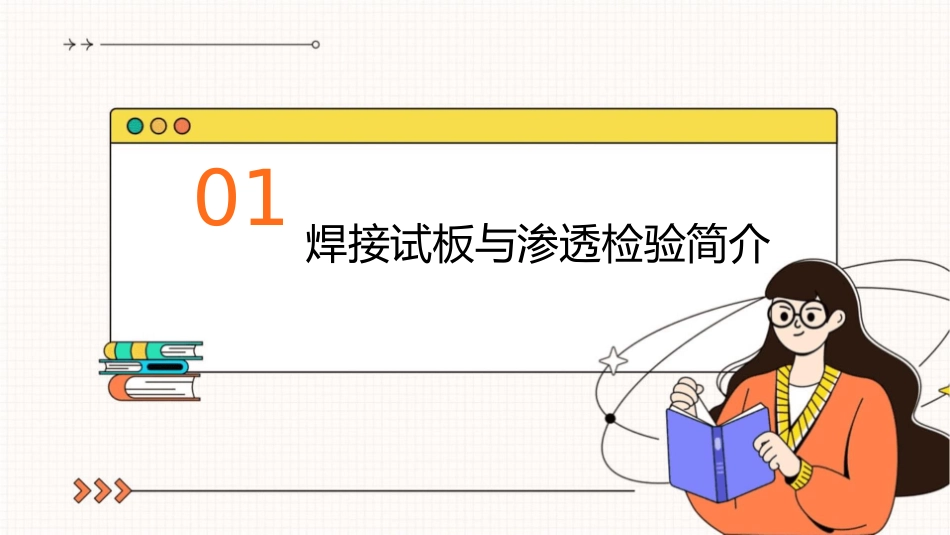

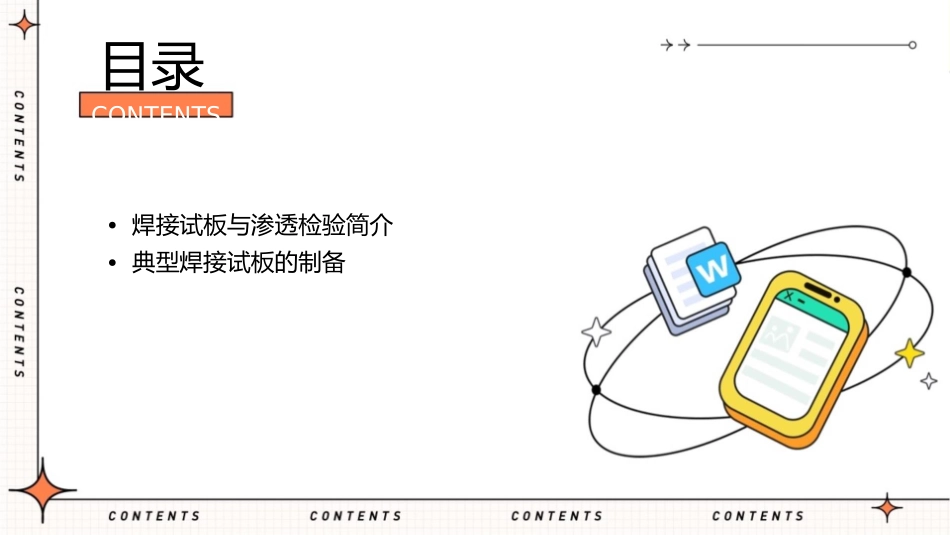

典型焊接试板的渗透检验剖析课件目录CONTENTS•焊接试板与渗透检验简介•典型焊接试板的制备01焊接试板与渗透检验简介焊接试板的概念与作用焊接试板用于模拟实际焊接工况，检验焊接工艺参数和性能的试验板。作用通过焊接试板试验，评估焊接工艺的可行性、稳定性和可靠性，为实际焊接生产提供指导和依据。渗透检验的定义与原理渗透检验一种无损检测方法，通过施加渗透剂对工件表面进行渗透，再利用显像剂将缺陷显示出来。原理基于毛细现象，当渗透剂渗入工件表面缺陷时，在显像剂的作用下形成明显的痕迹，从而检测出缺陷的存在。渗透检验在焊接试板中的应用010203检测焊接缺陷评估焊接质量优化焊接工艺通过渗透检验可以检测出焊接试板中的裂纹、气孔、夹渣等缺陷。根据渗透检验结果，可以对焊接试板的焊接质量进行评估，判断是否符合要求。通过渗透检验发现焊接缺陷，可以对焊接工艺进行调整和优化，提高焊接质量和稳定性。02典型焊接试板的制备焊接试板的材料选择碳钢常用的焊接试板材料，具有良好的焊接性能和耐腐蚀性。不锈钢适用于对耐腐蚀性能要求较高的场合，但焊接难度较大。铝及铝合金轻质材料，适用于航空、汽车等领域，焊接时需要采用特殊的工艺和填充材料。焊接试板的制备流程下料组装按照所需的尺寸和将钢板或其他金属材料按照设计要求进行组装。形状进行切割。准备材料坡口加工焊接根据需要选择合适在焊接部位进行坡口加工，以便于焊接操作。采用合适的焊接工艺进行焊接。的钢板或其他金属材料。焊接试板的焊接工艺手工电弧焊气体保护焊埋弧焊适用于薄板和短缝焊接，操作灵活，但对焊工技能要求较高。适用于各种金属材料的焊接，具有高效、低成本的优点。适用于长直、环缝和大直径圆筒的焊接，自动化程度高，生产效率高。03渗透检验的步骤与操作渗透液的选择与使用总结词选择合适的渗透液是渗透检验的关键步骤，需要根据材料类型、表面状况和检验要求进行选择。详细描述在选择渗透液时，需要考虑其与被检材料的相容性、灵敏度、颜色和粘度等特性。对于不同的材料，如钢铁、有色金属、陶瓷等，需要选择特定的渗透液以获得最佳的检验效果。同时，还需要根据被检表面的状况，如粗糙度、清洁度等，来选择适合的渗透液。渗透检验的操作流程总结词详细描述渗透检验的操作流程包括预处理、渗透、清洗、显像和观察等步骤，每一步都对检验结果产生影响。预处理是渗透检验的第一步，包括清洁、干燥等操作，目的是去除被检表面的污垢和杂质，确保渗透液能够顺利地吸附和扩散。渗透步骤是将渗透液施加到被检表面，使其渗入缺陷中。清洗步骤则是将多余的渗透液去除，以便显像剂能够清晰地显示出缺陷。显像和观察步骤是将显像剂施加到被检表面，缺陷中的渗透液在显像剂的作用下显现出痕迹，最后通过观察来判定缺陷的存在和大小。渗透检验结果的解读与判定总结词详细描述解读与判定渗透检验结果需要依据相关标准和经验，对缺陷进行准确的定位和评估。解读渗透检验结果时，需要仔细观察缺陷显现的痕迹，并根据已知的标准或经验来判断缺陷的类型、大小和位置。对于某些特殊类型的缺陷，可能需要借助放大镜或显微镜来进行观察和评估。同时，还需要注意排除干扰因素，如表面处理状况、操作方法等对检验结果的影响。在判定缺陷时，需要考虑其是否超出了允许的范围或标准，并根据具体情况作出相应的处理或改进措施。04典型焊接试板的缺陷分析焊接试板常见缺陷类型气孔夹渣未熔合裂纹在焊接过程中，气体在金属内部或表面形成的小孔洞。焊接后残留在焊缝中的熔渣，可能导致焊缝强度降低。由于热应力和材料性质等因素，焊缝中出现的缝隙或开裂。焊缝部分未完全熔合，导致焊缝连续性不足。焊接试板缺陷产生的原因分析气孔产生的原因未熔合产生的原因焊接速度过快，保护气体流量不足或纯度不够，焊丝生锈等。焊接电流过小或焊接速度过快，焊丝伸出长度过长，坡口角度过小等。夹渣产生的原因裂纹产生的原因焊接电流和焊接速度不匹配，焊丝伸出长度过长，坡口角度过小等。材料热膨胀系数差异大，冷却速度过快，焊接应力过大等。焊接试板缺陷的预防与控制措施控制焊接参数保持清洁根据材料性质和厚度...
